检查草图合法性

1. 打开检查草图合法性命令。

2. 在特征用法中选择要将此草图应用到何种特征。

3. 单击“检查”，系统自动检查草图是否可以应用到所选特征。

4. 若检查不通过，将弹出提示信息说明错误原因。

5. 单击提示信息的确定按钮，系统自动打开“修复草图”命令，以便进行修复。

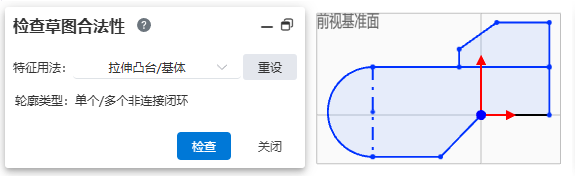

对话框控件说明：

• 特征用法：选择该草图要应用到何种特征。

• 重设：单击可以重设特征用法。

• 轮廓类型：根据所选特征，显示特征对应的轮廓类型。

• 检查：单击检查草图是否可应用到所选特征。
