# 剪裁
将曲线修剪到第一个交点或有界图元，如果未找到交点或者有界图元，则删除整条曲线。共有两种方式，分别为“裁剪到最近端”和“快速裁剪”。

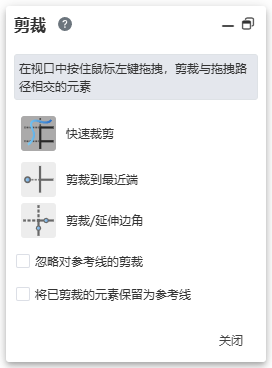

# 快速裁剪
- 点击
，启动裁剪命令。

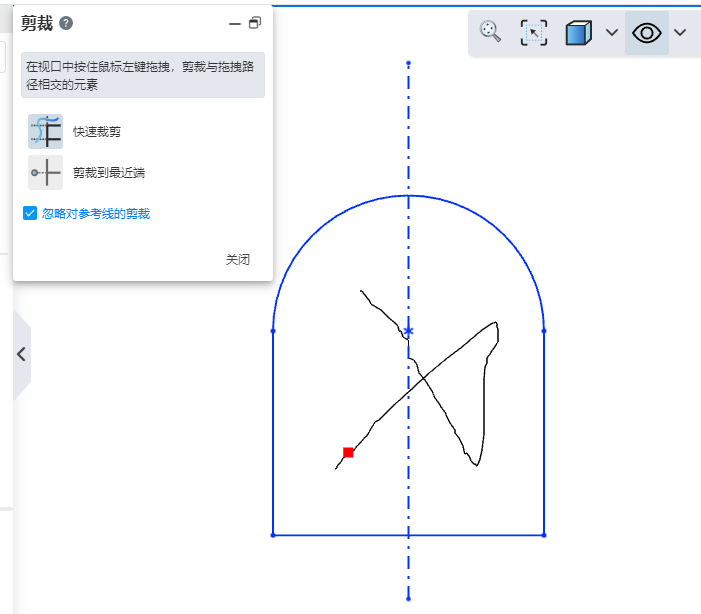

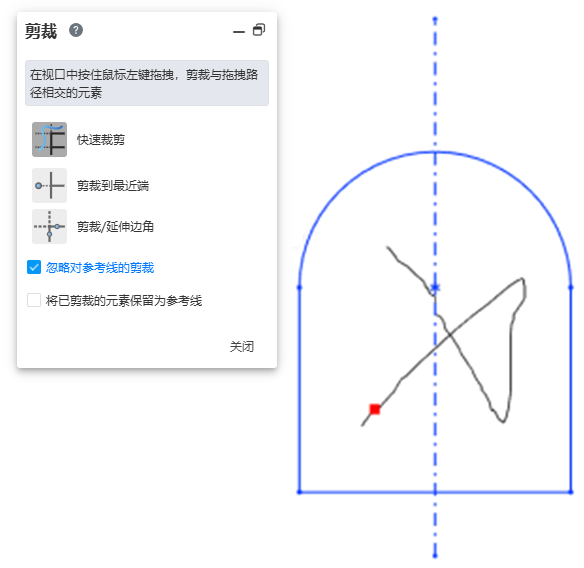

- 点击“快速裁剪”按钮，按住鼠标左键拖动，裁剪与拖动路径相交的草图线。
- 松开鼠标，结束命令。

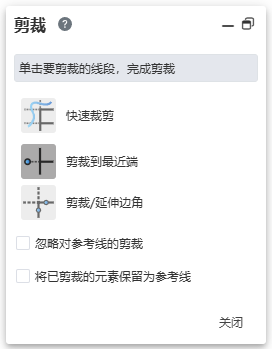

# 剪裁到最近端
1.点击
，启动裁剪命令，选项勾选“裁剪到最近端”。
2.鼠标预览要裁剪的线。被裁线呈浅蓝色，留下的线为蓝色。
3.通过ESC键，或右键菜单中的退出-裁剪，或命令栏中的取消结束命令。

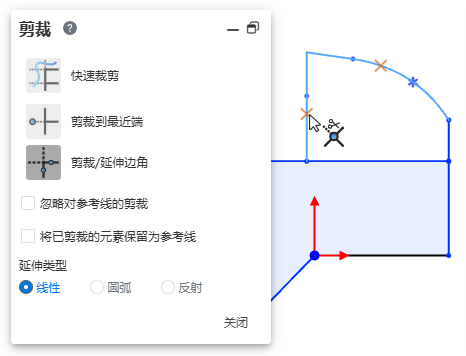

# 剪裁/延伸边角
- 打开剪裁命令。
- 选择“剪裁/延伸边角”方式。
- 在视口中单击要生成边角的曲线，单击处生成一个X标记。
- 在视口中选择要生成边角的另一条曲线，预览时显示另一个X标记。
- 单击鼠标，生成边角。
注：所选曲线有多个交点时，将在生成距离X标记最近的交点处生成边角。

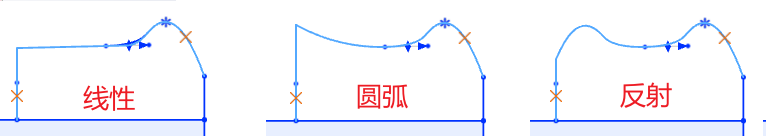

延伸类型说明：
线性：在曲线要延伸的端点处，沿样条曲线切线方向延伸。
圆弧：在曲线要延伸的端点处，沿所选样条曲线延伸，延伸保持曲率连续。
反射：在垂直于要延伸的端点处曲线切线的位置，以垂直于曲线平面的方向作为镜像平面，将曲线延伸为镜像。
# 忽略对参考线的剪裁
勾选此项后，在剪裁过程中不会影响到参考线。

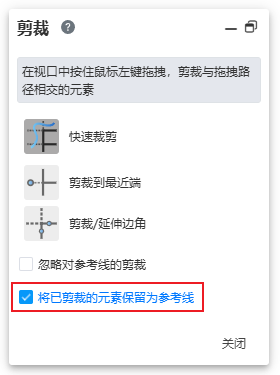

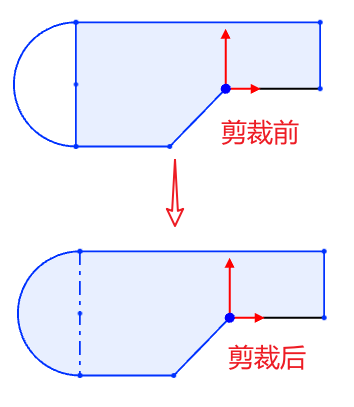

# 将已剪裁的元素保留为参考线
勾选此项进行剪裁，不会删除线条，而是将线条转换为参考线，这对保留草图约束很有帮助。
