样条曲线

---

在3D草图状态下绘制样条曲线。

绘制步骤：

1.在3D草图中单击【样条曲线】命令，弹出样条曲线对话框。

2.在视口中单击指定样条曲线的通过点，指定方式与绘制折线的方式相同。

• 绘制时可以切换平面。交互方式既支持tab键切换，也支持自动判断所在平面的方向；

• 绘制时支持捕捉元素，可捕捉的元素类型与2D草图中样条曲线绘制命令相同。

• 3D草图样条曲线的通过点可以不在同一平面上，生成的曲线也可以不在一个平面上，而是在空间中弯曲。

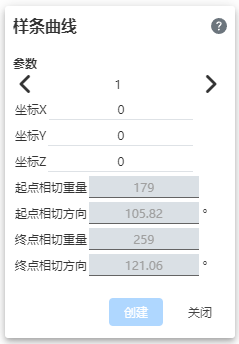

3.单击创建、单击右键或在结束点处双击左键，均可完成样条曲线的创建。对话框变成下图样式：

• 双击左键，样条曲线将通过最后双击的点。
• 单击右键，样条曲线不会通过最后右键的点。

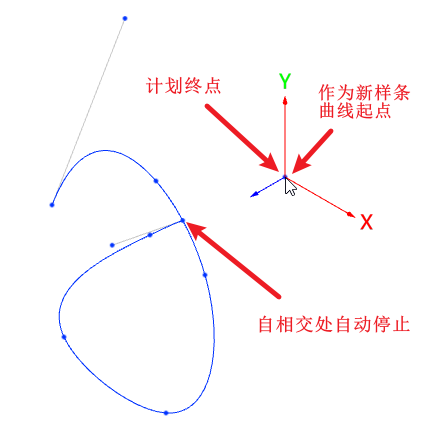

4.需要判断是否出现自相交，若下个点确定位置与已预览的样条线之间出现自相交，则在相交点处结束创建当前样条曲线。用户点击的点为下一样条线的起点。

5.起始点可以与其他元素添加约束：

• 单独的起点或终点：固定
• 与点：点重合、沿X、沿Y、沿Z、固定
• 与线：点在线上、固定
• 与圆弧、圆：同心、点在线上、固定
