控制点曲面

---

使用【控制点曲面】命令，可以通过调整面的控制点自由修改面的外形。

使用方法：

1） 打开“控制点曲面”命令。

2） 选择要修改外形的实体面作为“控制元素”。

3） 修改次数、跨距数，以调整面上控制点的数量。

4） 根据需要选择要调整的控制点或控制线。

5） 拖拽三重轴，改变控制点/线的位置，使曲面发生变形。

6） 继续拾取其他元素，拖拽三重轴调整曲面。

7） 单击“确定”，完成创建。

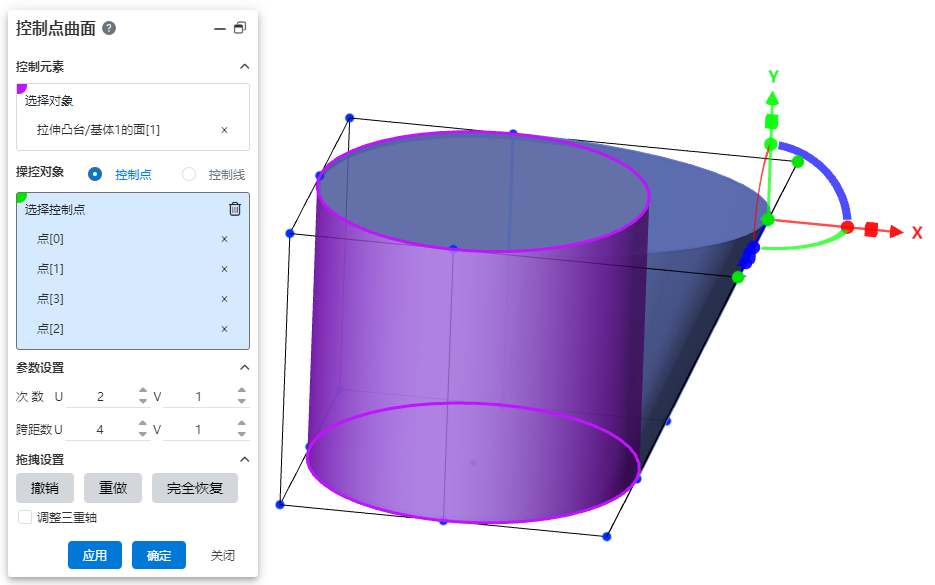

对话框控件说明：

• 控制元素-选择对象：选择要调整的曲面。

• 操控对象：选择要调整曲面上的控制点还是控制线。

• 选择控制点/线：选择要调整的控制点/线。

• 参数设置：用于显示和修改面在UV方向的次数和跨距数。

• 撤销：单击撤销上一步三重轴的拖拽操作。

• 重做：单击取消撤销上一步三重轴的拖拽操作。

• 完全恢复：单击恢复本次命令中三重轴的所有拖拽操作

• 调整三重轴：勾选此项，可以拖拽三重轴调整三重轴的位置，而不影响控制点/线。

三重轴说明：

• 拖拽轴上的三角符号，在对应轴方向上平移控制点。

• 拖拽轴上的方形符号，在对应轴方向上缩放控制点。

• 拖拽轴上的球形符号，绕对应轴旋转控制点。

• 单击轴上的方形符号，拖拽三重轴原点处方形，同时沿3个方向缩放控制点。
