# 基准面
根据拾取元素不同自动识别要创建基准面的类型，也可先选择类型再拾取元素，创建的基准面可以用以绘制草图，生成模型的剖面视图，等等。基准面类型包括偏移、平面点、线角度、点法向、三点、平面角度、中面、相切。
点击工具栏中

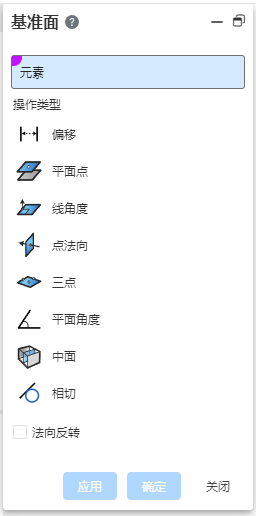

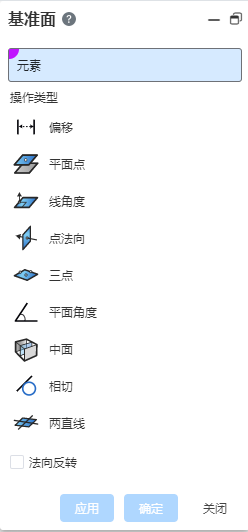

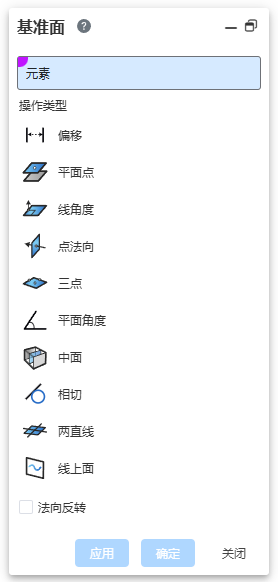

，打开基准面命令对话框，其命令界面如下图所示。
# 类型
- 偏移： 相对于一个选定平面，平行偏移固定距离。
注意
平面可以是平面、基准面或实体面。
- 平面点： 基于一个平面和一个指定点，创建一个基准平面。
注意
点可以是草图点、原点或实体顶点。
- 线角度： 基于一根线和一个指定点，根据设定角度创建不同角度的平面。
注意
点与线不共线；线可以是草图线或实体边线，不支持选择曲线。
- 点法向： 基于一根线或一根线和一个指定点，创建相互垂直的基准面。
注意
只选择一根线时，可以通过指定曲线上的百分比控制基准面的生成位置。
三点： 选择空间中不共线的三个点确定一个基准面。
平面角度： 选择一个平面绕轴线旋转一定角度创建基准面。
注意
轴可以是草图线或实体边线，不支持选择曲线。
法向反转：默认不勾选，勾选后创建的基准面法向与所选择面的法向相反。
- 中面： 选择两个平面，生成中间面作为基准平面。
注意
面可以是实体曲面的平面、基准面
相切： 选择一个曲面和一个点/线/面，生成与曲面相切的基准面。
两直线： 选择两条直线，创建通过线交点或指定点的基准面。
注意
线可以选择相交或不相交的两条直线，若选择不相交的直线，则必须拾取一个指定通过点。
# 操作方式
- 选择一平面，激活类型有偏移、平面点、平面角度，此时无关类型将变暗显示且不可选择，默认激活显示为偏移。
偏移

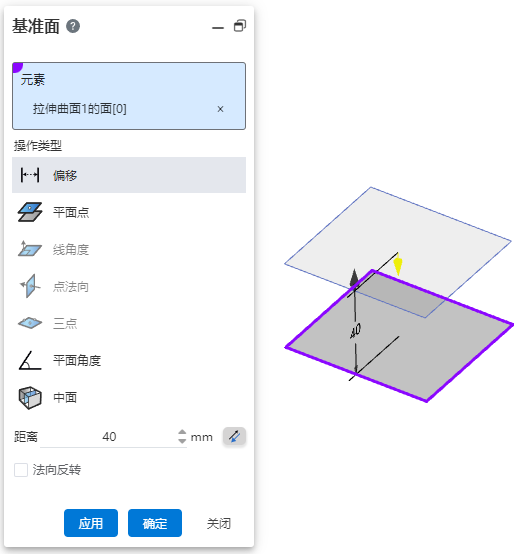

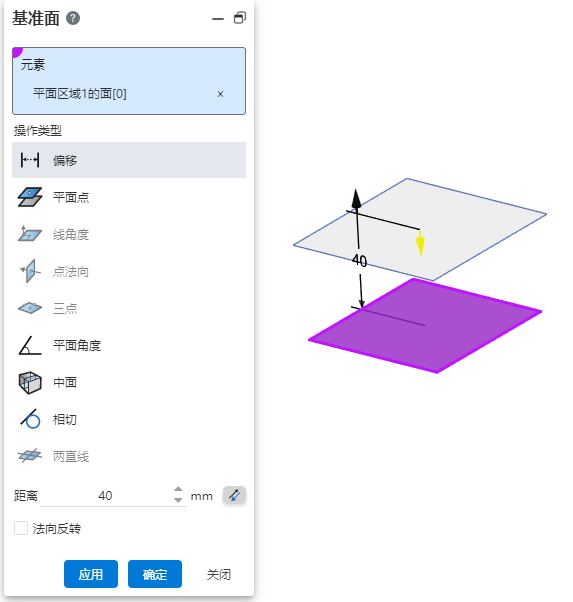

根据输入偏移距离或拖拽视口中黑色箭头来创建偏移基准面，黄色箭头代表基准面的法向。效果如下图所示：
平面点

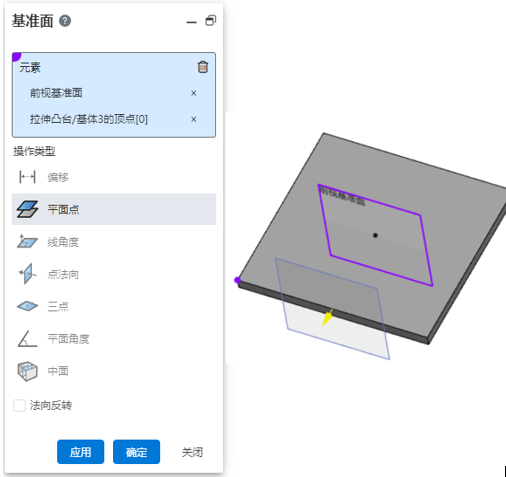

元素拾取框选择一个点，在该点上创建与所选平面平行的基准面，黄色箭头代表基准面的法向。效果如下图所示：
平面角度

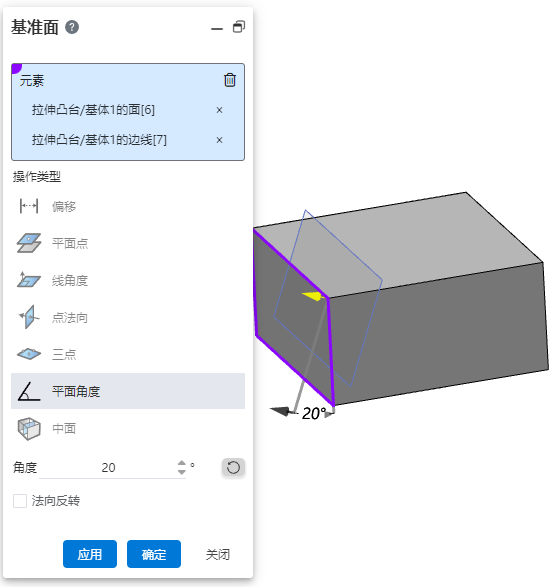

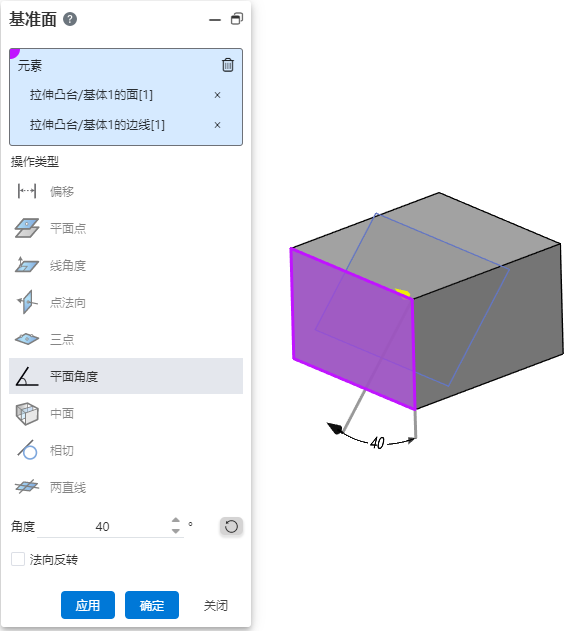

根据输入旋转角度或拖拽视口中箭头来创建基准面，黄色箭头代表基准面的法向。效果如下图所示：
- 选择一条线，激活类型有线角度、点法向、平面角度，此时无关类型将变暗显示且不可选择，默认激活显示为线角度。
线角度

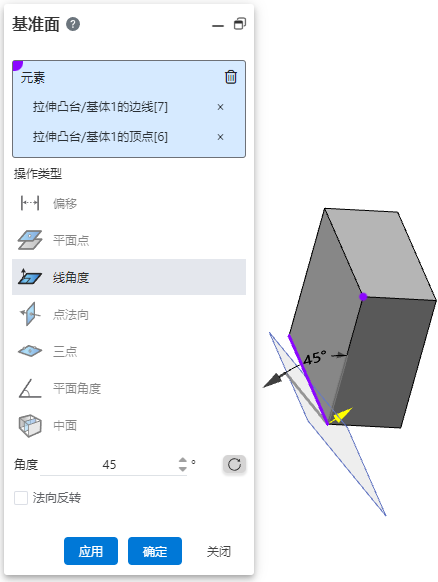

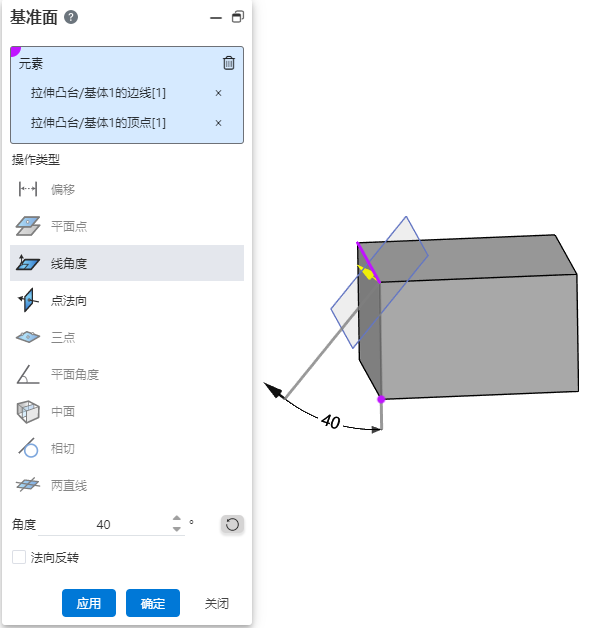

元素拾取直线外的某一点，通过更改角度值生成基准面，黄色箭头代表基准面的法向。效果如下图所示：
- 点法向

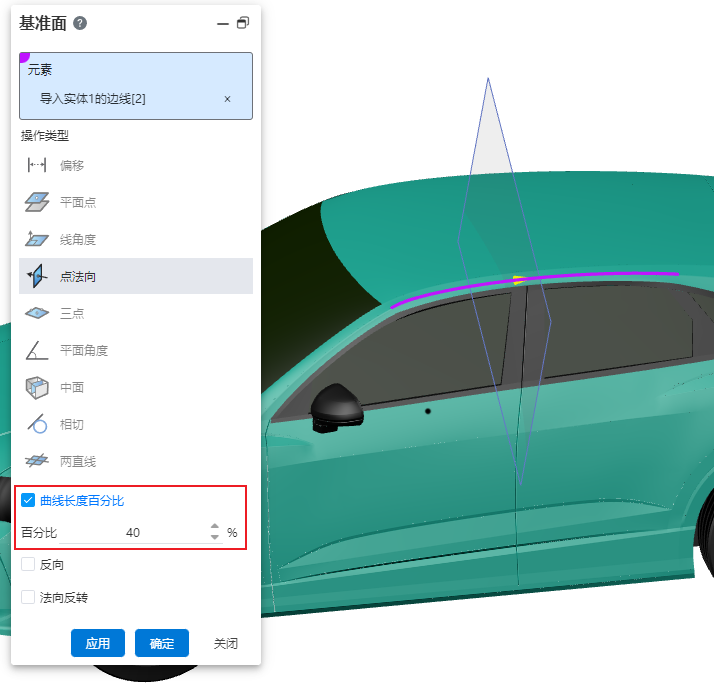

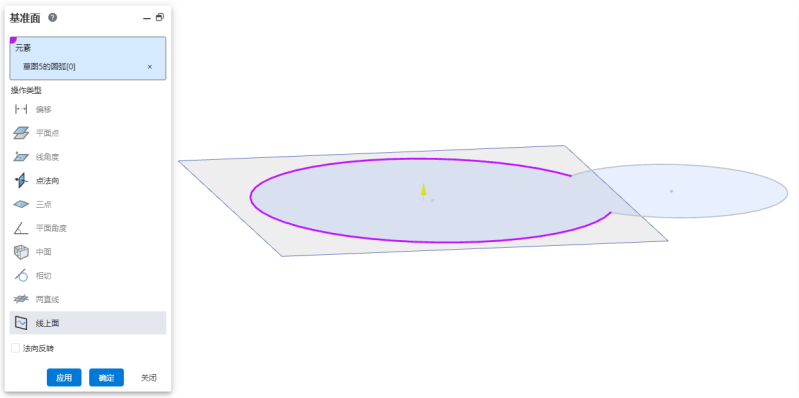

勾选曲线长度百分比，修改数值，生成垂直于曲线在对应百分比位置的基准面，黄色箭头代表基准面的法向。效果如下图所示：

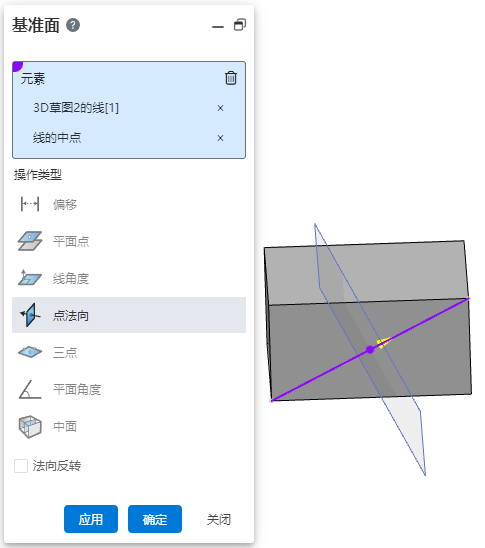

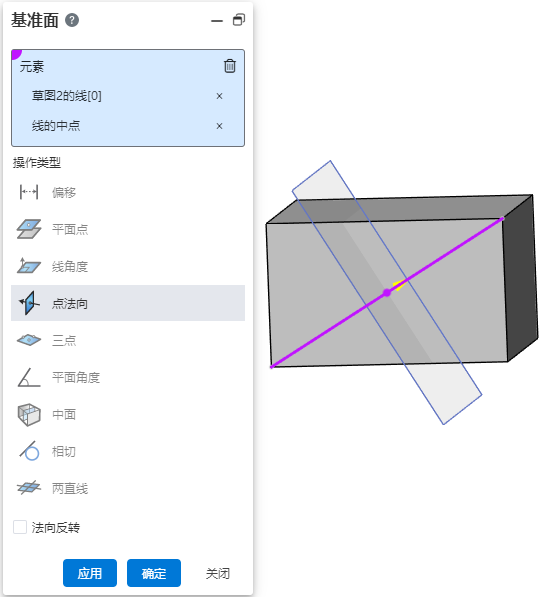

元素拾取直线上某一点，生成垂直于直线的基准面，黄色箭头代表基准面的法向。效果如下图所示：
两直线

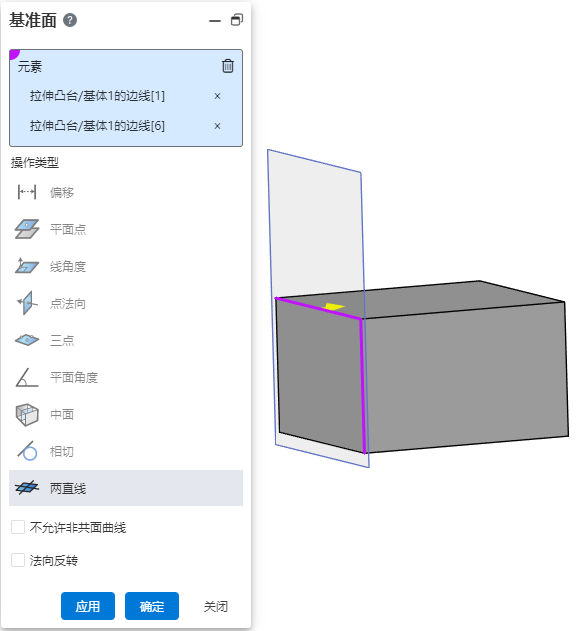

- 元素拾取另一条直线，生成两直线构成的面所在基准面，黄色箭头代表基准面的法向。效果如下图所示：
注意
可通过勾选“不允许非共面曲线”限制可拾取得直线范围。
- 选择一个点，激活类型有平面点、线角度、点法向、三点，此时无关类型将变暗显示且不可选择，默认激活显示为线角度。
三点

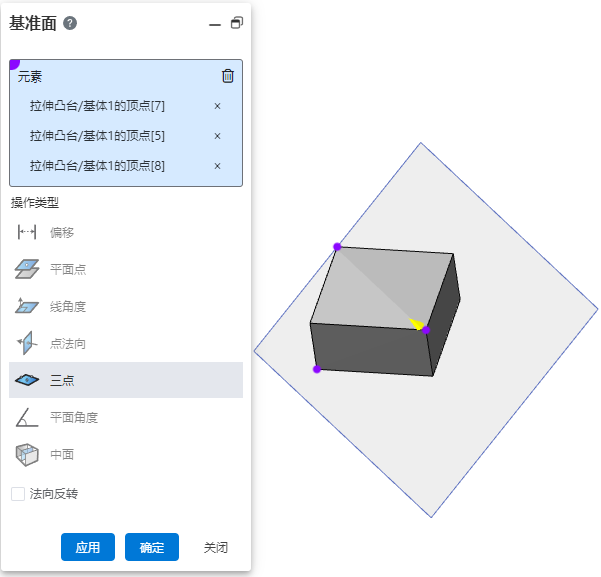

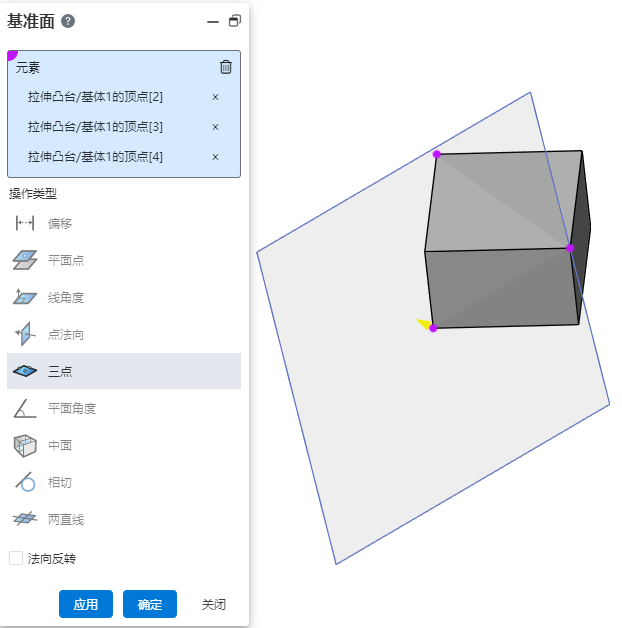

点击三点，拾取另外两个点，建立基准面。效果如下图所示：
- 选择两个面，激活类型有中面，此时无关类型将变暗显示且不可选择；拾取平面相对位置关系与生成的中面如下图所示：
| 拾取平面的相对位置关系 | 图示 |
|---|---|
| 平行 （选取模型的左、右面） |  |
| 重合 （选取两个模型的上面，位于同一平面） |  |
| 相交 （选取模型的上、下面） |  |
选择曲面，激活类型有相切，此时无关类型将变暗显示且不可选择；默认激活显示为相切，相切情况如下所示：

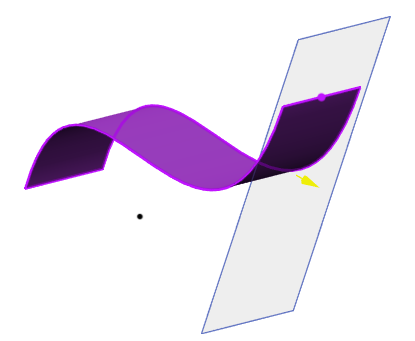

相切基准面情况 图示 普通曲面 （选取普通曲面和一个点，点可以不在曲面上）

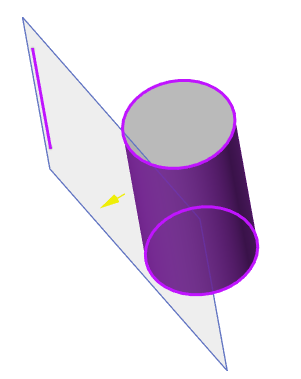

圆柱面和线 （选取圆柱面和一条线）

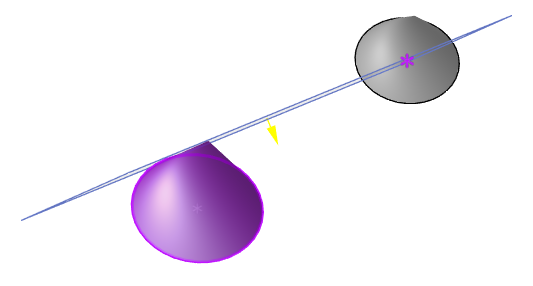

圆锥/圆柱面和点 （选取圆锥/圆柱面和一个点）

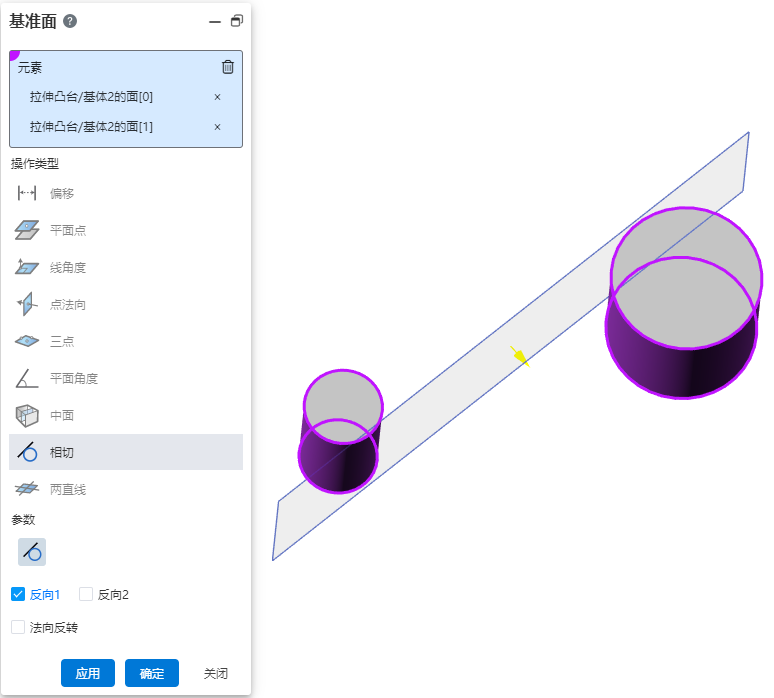

两圆柱/圆锥面 （选取两个圆锥/圆柱面，不支持混合选择，可通过勾选反向控制相切方向）
# 快速创建
创建方式一：

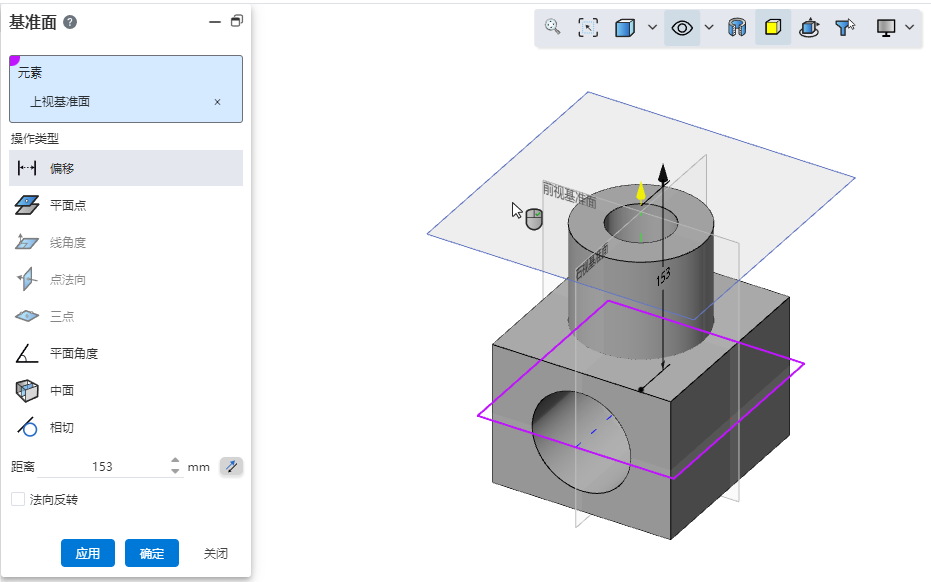

- 在零件或装配中，按住Ctrl键，同时鼠标在视口中左键单击任意基准面。
- 弹出创建基准面对话框，且自动填充单击的基准面。
- 根据需要在对话框中修改参数。
- 单击确定或应用，完成创建。
创建方式二：
- 在零件或装配中，按住Ctrl键，同时鼠标在视口中左键拖拽任意基准面。
- 弹出创建基准面对话框，且基准面预览随鼠标移动。
- 拖拽至所需位置处松开鼠标左键。
- 根据需要在对话框中修改参数。
- 单击确定或应用，完成创建。
注：方式二在弹出基准面对话框后即可松开Ctrl键。
