# 圆角
将模型的一条或多条边线、一个或多个面按照不同方式切削成圆弧面的加工，方式分为固定尺寸、可变尺寸、面圆角。 在视口中选择边线，鼠标附近弹出“选择工具栏”。可通过通过圆角对话框可以关闭/打开选择工具栏。
点击工具栏

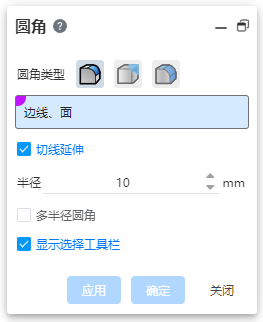

中，打开圆角命令对话框，其命令界面如下图所示。
# 固定尺寸
- 边线或面：拾取需要倒角操作的边线或面，可多选。
注意
只能拾取一个实体上的多个边或面。
切向延伸：默认勾选，当所选边线为圆弧时，选择切向延伸可沿弧线向其两侧切向方向延伸倒圆角。
半径：与圆角边两侧等弧线半径。
多半径圆角：默认不勾选，可选取同一实体上的不同边线或面进行不同半径的圆角。
注意
对于不同圆角尺寸，双击视口中尺寸框进行修改；当有多个圆角交于一个顶点时，优先生成较大的圆角。

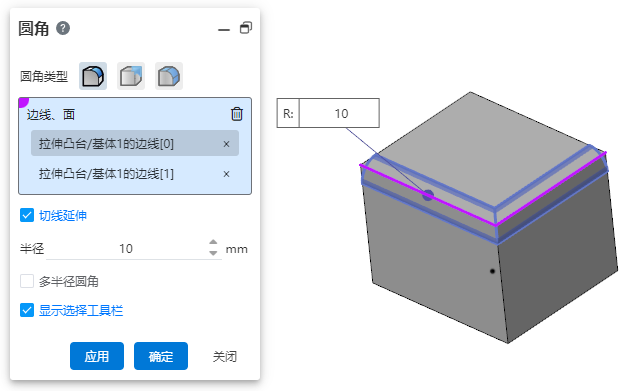

示例： 设置相关参数后，固定尺寸圆角预览效果如下图所示。

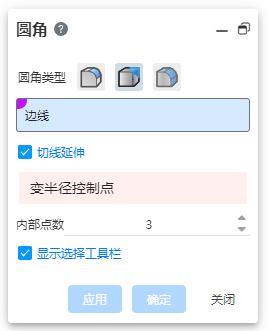

# 可变尺寸
- 边线：拾取需要圆角操作的边线，可多选。
注意
只能拾取一个实体上的多个边或面。
切向延伸：默认勾选，当所选边线为圆弧时，选择切向延伸可沿弧线向其两侧切向方向延伸倒圆角。
变半径控制点：拾取边线后，显示边线上端点、内部点及圆角半径，实现不同顶点处不同圆角半径调整。
注意
默认填充边线的两端点，内部点需点击边线上所显示的点进行拾取编辑，编辑每个点的尺寸可以点击拾取框中对应名称前的三角打开尺寸修改栏，或者双击视口中尺寸对话框修改，其中R代表半径，P代表内部点的位置（值在0~1范围）。
- 内部点数：用于设置边线上的内部点个数。

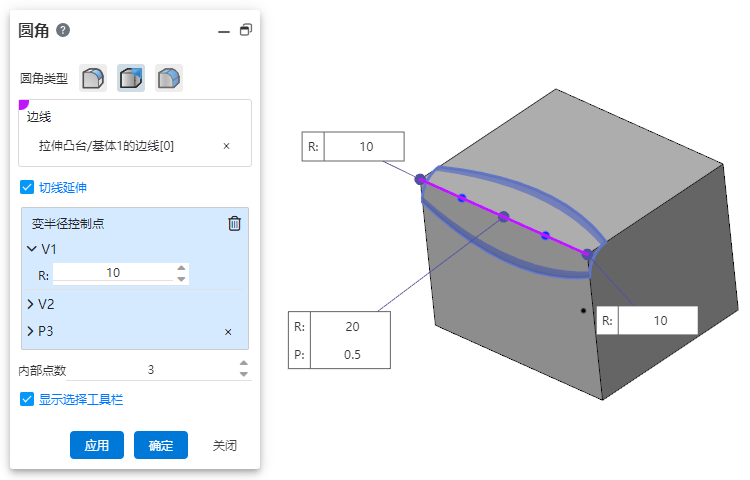

示例： 设置相关参数后，多尺寸圆角预览效果如下图所示。
# 面圆角
面圆角用于相邻、不相邻、不连续的两组面之间创建圆角。
示例：

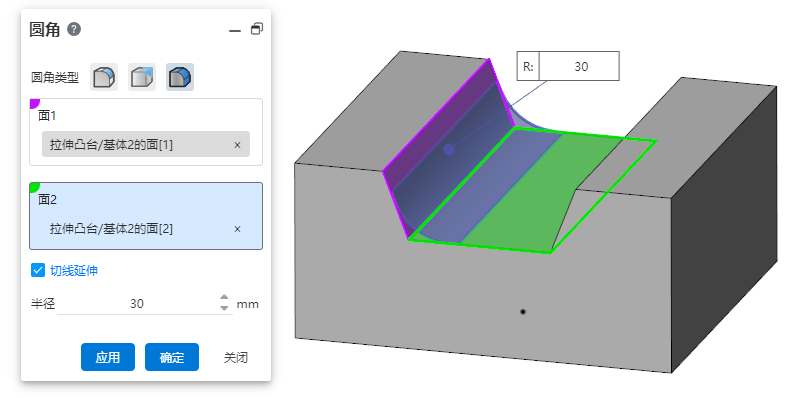

相邻面：

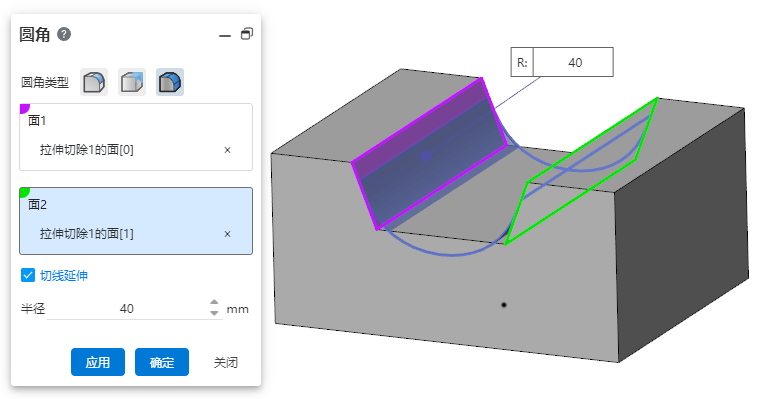

不相邻面：

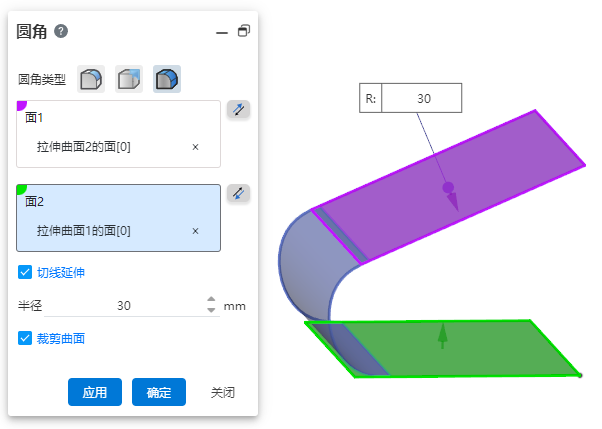

两个不连续曲面：
拾取面要求：
- 只能拾取实体/曲面的面，不能拾取基准面。
- 面1和面2应同为实体面或曲面，不可混合拾取。
- 实体面的面1和面2只能选择属于同一实体的面，曲面的面1和面2可选择属于不同曲面的面。
反向：
- 拾取曲面时显示反向按钮，用于设置圆角相对于面组的方向。

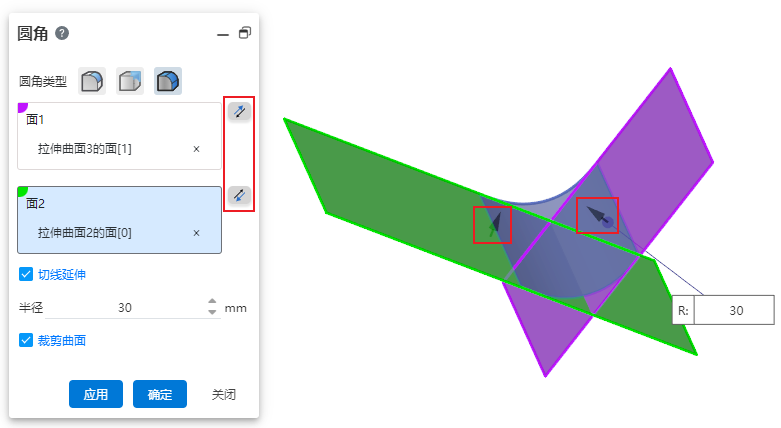

- 如上图所示，两个面组相交，4个方向均可生成圆角，单击对话框的反向按钮，或双击视口中的箭头方向即可控制圆角的生成位置。
切线延伸：控制是否自动在未选择的相切面处生成圆角。
半径：控制圆角半径。对于不相邻两个面圆角，圆角半径要保证超过边界，才能修补生成圆角。

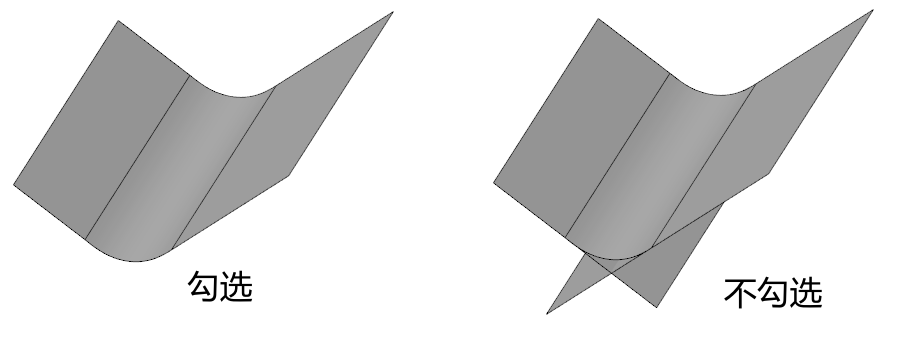

裁剪曲面：仅选择曲面时可用。勾选时裁剪所选曲面并且与生成的圆角面合并为同一个面，不勾选时保持所选曲面不变，额外生成一个独立的圆角曲面。
# 选择工具栏
- 边线： 拾取需要圆角操作的边线，可多选。选择不同边线，“选择工具栏”中的可选类型不同。
注意
只能拾取一个实体上的多个边。
鼠标指向选择工具栏中的类型时，视口中该类型对应边线（即将被选中的边）显示高亮预览，指针附近出现“类型文字说明”和“该类型对应边线数”。点击左键，将该类型边线添加至拾取框。
通过圆角对话框可以关闭/打开选择工具栏。

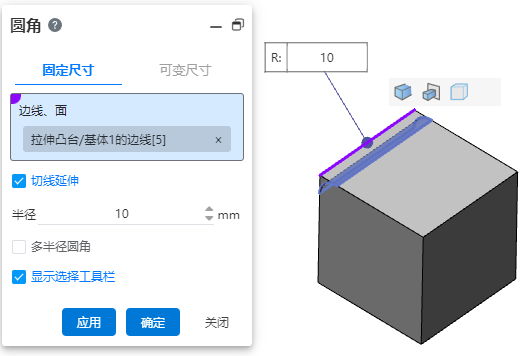

示例 勾选“显示选择工具栏”后，倒圆角快速拾取边线预览效果如下图所示。
