设置外观

---

零部件外观设置

零部件外观支持实体及面颜色的设置。

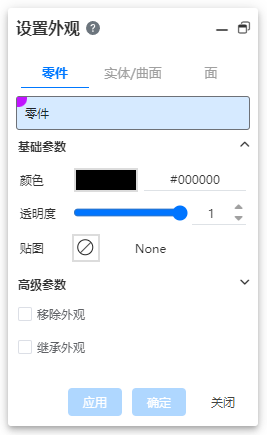

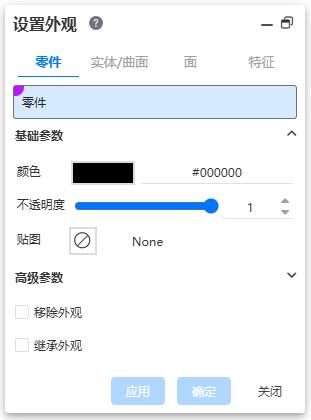

在文档名称上右键，选择设置外观命令，弹出对话框。

各参数及定义如下:

1. 类型：选择零件、实体/曲面、面外观，选择框对应进行切换，支持多选;
2. 设置颜色：点击颜色框，打开颜色选择器，可直接选择颜色或输入RGB值选取颜色;
3. 设置透明度：设置本对象上颜色的透明度;
4. 设置贴图：支持在已有的贴图中选择，暂不支持自定义;

5. 高级参数：可设置高光颜色、高光程度和发光强度。

6. 移除外观：移除所选实体或面的外观，恢复默认颜色;
7. 继承外观：所选实体或面继承其他实体或面的外观颜色;

注意

同零件设置颜色，外观显示优先级，零件外观<体外观<面外观。

装配中实例外观设置

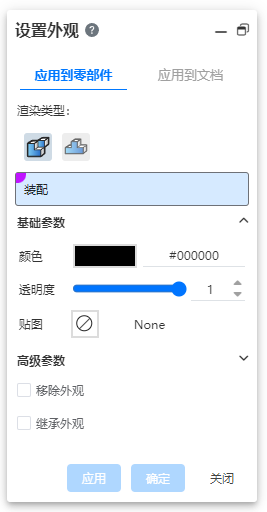

装配中设置外观可设置“应用到零部件、应用到文档”外观。

• 应用到零部件：拾取装配文档和顶级零部件设置外观，设置的外观不能应用到零件和子装配中，仅保存在当前装配中。

  • 装配：仅拾取当前装配文档。
  • 零部件：拾取装配中的顶级零件或子装配。
  • 打开功能时自动选择装配并填充，和零件中零件外观功能一致。

• 应用到文档：拾取顶级零部件、实体、面设置外观，设置的外观直接作用到零件和子装配中。

  • 零部件：拾取装配中的零件或子装配，可以是多层级。
  • 实体/曲面、面：与零件中装配下设置外观功能一致。

• 总装文档中显示的优先级：装配外观＞零部件（装配层）外观＞面外观＞体外观＞零部件（零件层）外观。

其他参数功能与零部件外观设置对应参数一致。

外观库

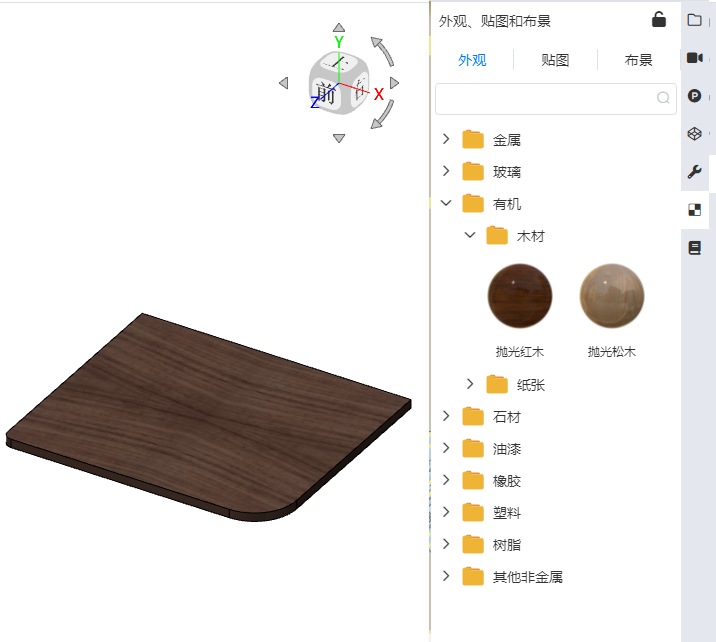

外观库提供预设外观，如玻璃、木材等，每个外观对应一套外观参数，包括颜色、透明度等信息。

使用方法：

1. 单击右侧边栏的 打开外观库。

2. 按住鼠标左键，将预设外观拖拽到要设置外观的元素上。

3. 松开鼠标左键，在弹出的菜单中选择要设置到哪个层级，即可完成设置。
