使用曲面切除

---

通过使用曲面或平面将实体进行切除。

使用说明

点击，进入使用曲面切除命令，其命令界面如下图所示。

各控件含义如下：

1. 待分割的实体： 选择需要切除的一个实体。

2. 分割工具： 选择切除实体所要使用的曲面或基准面。

注意

分割工具需与实体完全相交且大于实体。

3. 反向： 勾选后则切除反方向实体部分。

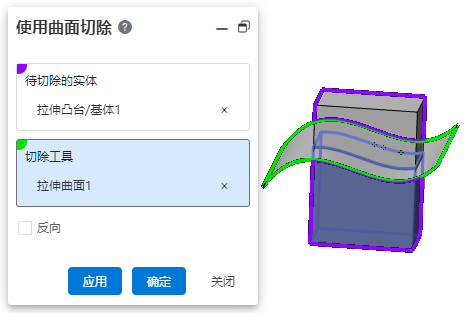

示例： 选择待分割的实体、分割工具，预览效果如下图所示。

点击确定按钮，完成本次操作。确认后创建效果如下图所示。
