BOM

自定义属性

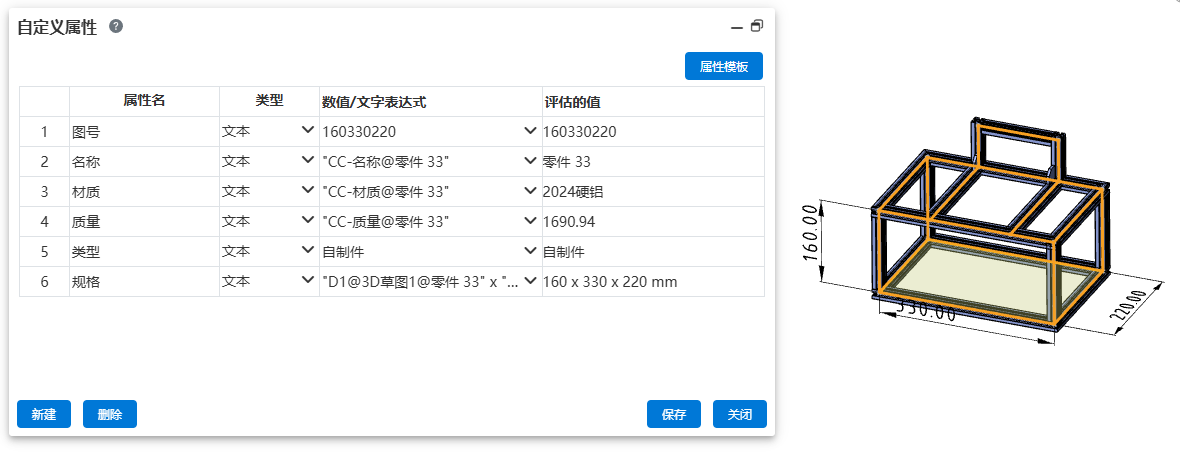

属性关联尺寸

自定义属性可选关联属性扩充，支持拾取模型尺寸、全局变量及质量属性等数据，且支持数据和文本组合使用，以便表达产品规格等信息。

使用方法：

1. 打开自定义属性。

2. 根据需要新建属性。

3. 在要设置属性值的行中单击“数值/文字表达式”，通过如下方式添加表达式：

   a. 文本：直接输入文字或符号。

   b. 尺寸：在视口或特征面板中双击尺寸所在特征/草图，视口中显示尺寸后，单击尺寸，将尺寸添加到表达式。

   c. 单位：单击“数值/文字表达式”右侧的下拉箭头，在弹出的下拉菜单中选择要添加的单位类型。

   d. 全局变量：单击“数值/文字表达式”右侧的下拉箭头，在弹出的下拉菜单中选择要添加的全局变量。使用该功能的前提是：文档中必须存在已经手动创建的变量。

   e. 属性：单击“数值/文字表达式”右侧的下拉箭头，在弹出的下拉菜单中选择要添加的属性。属性可选当前文档的名称、材质、所有者、质量属性等信息。

4. 在“评估的值”中查看属性值是否符合期望，如有不符可以在“数值/文字表达式”中进行修改。

5. 继续添加/删除/修改属性。

6. 单击“保存”，完成设置。

说明：

• 属性表达式内容：单条属性的表达式中支持多种类型信息组合，如文本+尺寸等。

• 数值精度：

  • 草图尺寸的尺寸精度跟随尺寸本身的设置。

  • 变量、特征尺寸、质量属性的精度随“系统设置-文档属性-单位”的精度设置。

• 零值显示：各数值零值显示规则跟随“系统设置-文档属性-尺寸-零值显示-属性”设置。

• 单位：各类型数值的具体单位跟随“系统设置-文档属性-单位”的设置。

• 属性的数值精度、零值显示、单位由该属性所在的零件/装配文档的文档属性设置控制，出图时属性值内容与工程图文档属性设置无关。

BOM工具

缩略图预览和导出

BOM工具中支持预览和导出模型缩略图，提高物料识别效率与报表的可读性。

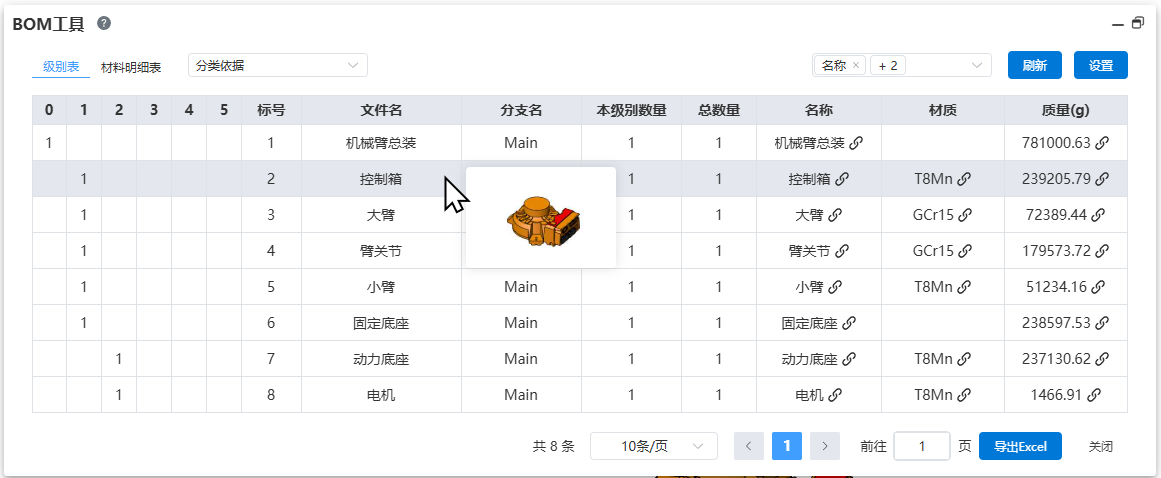

预览缩略图使用方法：

1. 打开装配文档，单击BOM模块的BOM工具命令。
2. 将鼠标放置在表格中模型的“文件名”上，鼠标附近弹出对应模型的缩略图预览。

导出模型缩略图使用方法：

1. 打开装配文档，单击BOM模块的BOM工具命令。
2. 单击“导出Excel”，选择包含截图的导出模板。
3. 单击“导出”，完成导出。

导出模板设置方法：

1. 打开“系统设置-系统选项-模板管理”，选择模板类型为“BOM导出模板”，根据需要选择要设置的表格类型“级别表/明细表”。

2. 单击上传按钮。

3. 在上传界面中单击“下载”按钮，可以下载模板示例文件。

4. 打开示例文件，包含两个Sheet页。

   a. Sheet1：用于控制表格的单元格样式，背景色，字体，边框等。

   b. Setting:用于控制表格中每一列应填充何种信息，是否分页等信息，具体可查看Setting页的说明。使用“#截图”代表要放置缩略图。

5. 根据需要修改模板内容，以下说明为示例。

   a. 将Sheet1页的L6单元格的“图号”修改为“图片”，导出表格时，此单元格的会显示“图片”文本。

   b. 将Setting页的L1单元格的“图号”修改为“#截图”，保持L2的内容为“L”。代表在导出表格时,L列会填充截图。

   c. 因为B8单元格中设置了起始行号为8，因此导出表格时，模型内容会从第8行开始填写，第8行之前的标题栏信息不会被影响。

   d. 最终效果：导出的表格中L列第6行的内容为标题“图片”文本，L列第8行往下会依次填充每行模型的截图。

6. 将修改完成的模板文件拖拽到上传窗口内。

7. 单击上传，完成模板设置。

注1：从未打开过的模型没有缩略图，您可以将其打开一次，系统即可为其生成缩略图。

注2：标准件和虚拟件不支持缩略图。

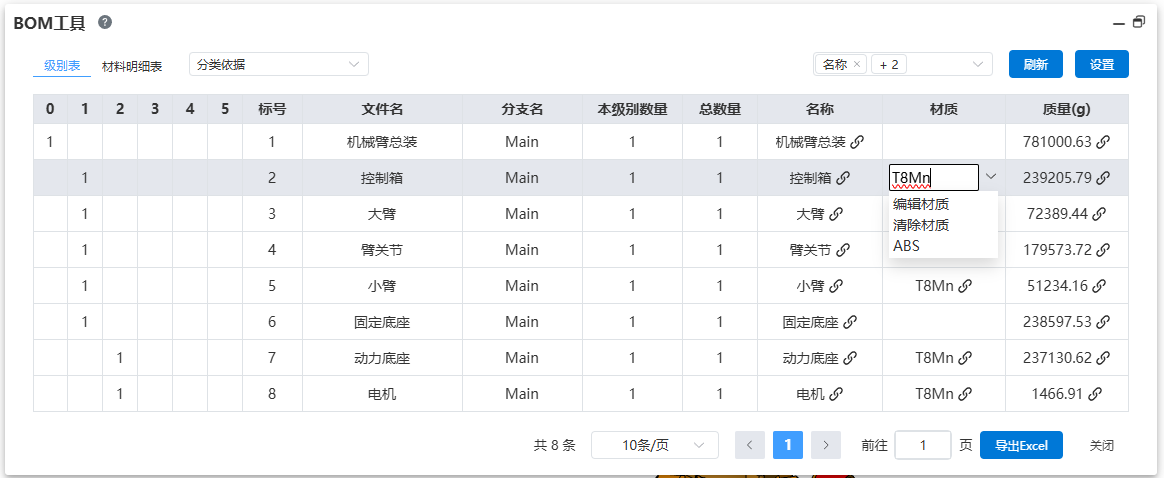

设置材质

支持在BOM工具中直接设置零件的材质，提高易用性。

使用方法：

1. 打开装配文档，单击BOM模块的BOM工具命令。

2. 双击要设置材质的零件对应的材质单元格。

3. 单击右侧箭头，弹出下拉菜单。

   a. 菜单中会显示收藏的材质，单击可以直接完成设置。

   b. 使用“编辑材质”，在弹出的材质库中设置材质。

   c. 使用“清除材质”，可以清除该零件的材质。

4. 设置其他零件的材质。

5. 单击“关闭”，结束设置。

属性面板

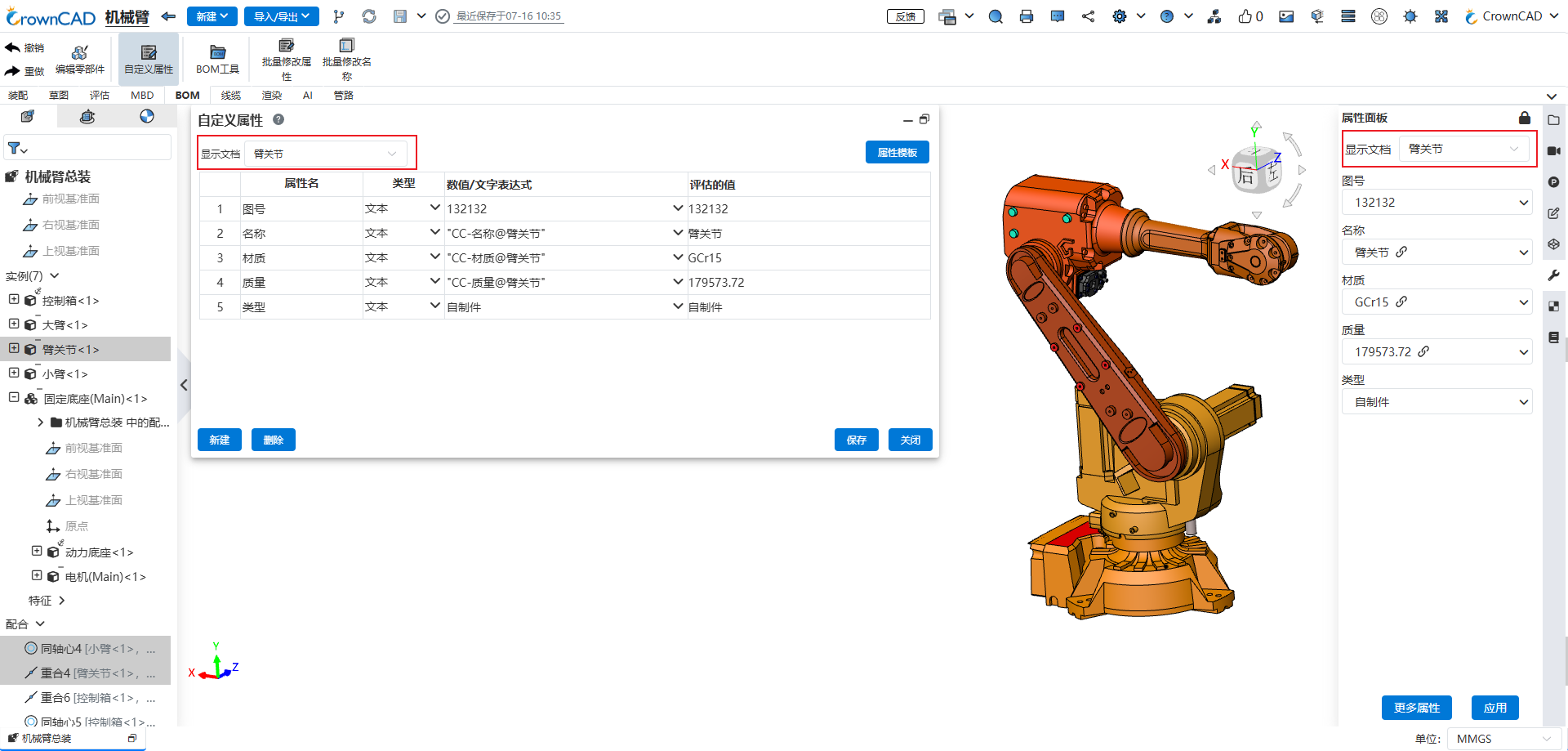

切换显示文档

装配中选取实例，属性面板和自定义属性对话框可自动切换显示对应的文档属性。

使用方法：

1. 在装配文档中，单击右侧“属性面板”打开面板或打开“自定义属性”命令对话框。
2. 单击面板右上角“锁”图标，固定面板为展开状态。
3. 在视口或左侧特征面板上单击实例，属性面板内容切换显示对应零部件文档的自定义属性。
4. 通过“显示文档”下拉框可以切换查看当前装配内其他零部件的属性。

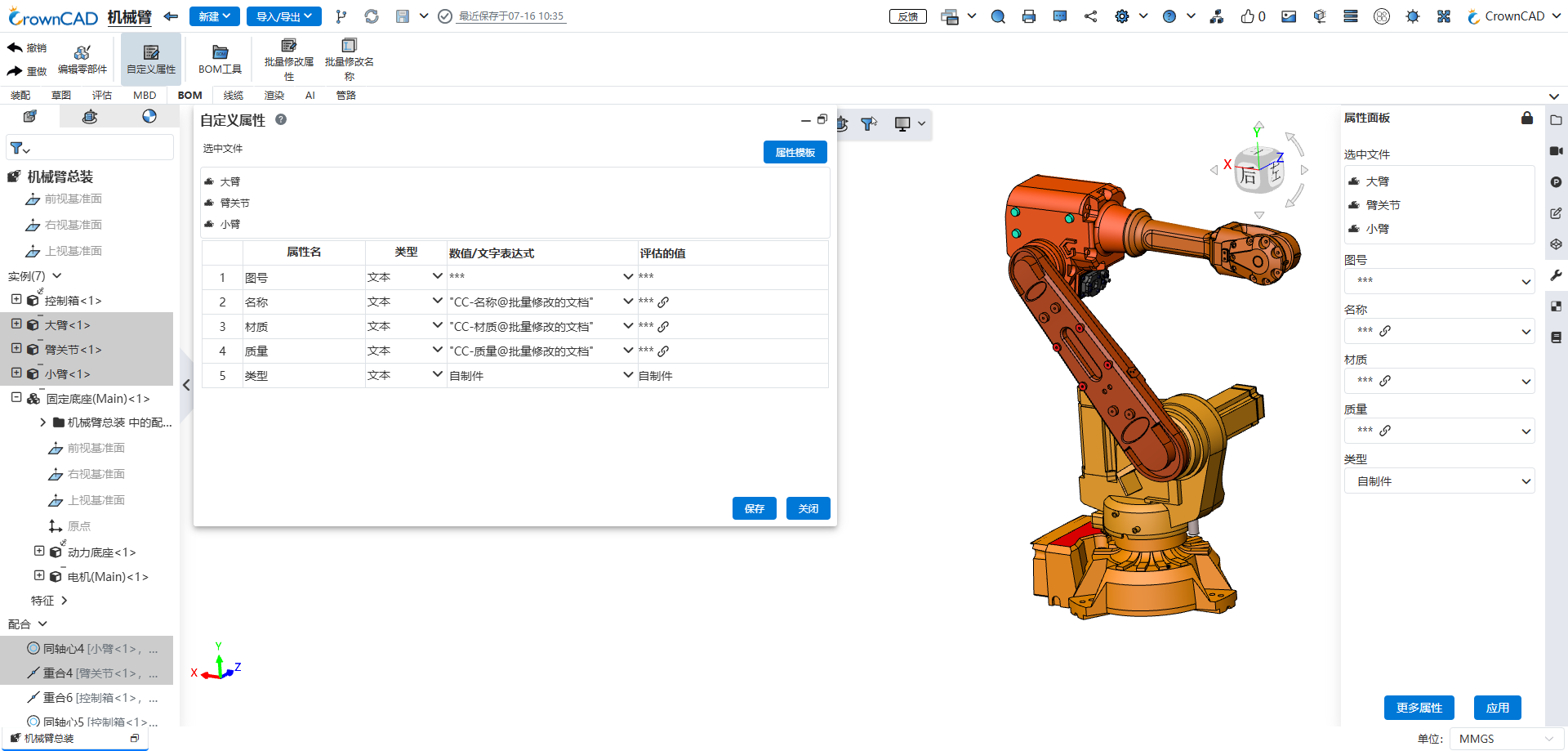

显示多文档属性

装配中多选零件或装配，属性面板和自定义属性对话框可同时显示所选文档的属性内容，方便批量设置属性。

使用方法：

1. 在装配文档中，单击右侧“属性面板”打开面板或打开“自定义属性”命令对话框。
2. 单击面板右上角“锁”图标，固定面板为展开状态。
3. 在视口或左侧特征面板上按住Ctrl键多选零件或装配。
4. 属性面板内容显示所选零部件的属性。对于属性值不同的属性，会显示为“***”；属性值全部相同的属性，会显示具体属性值。
5. 修改属性值，当前所选的零部件的属性同步修改。
6. 单击“保存/应用”，结束修改。

注1：多选时文档类型必须相同，例如均为零件或均为装配，混合拾取零件和装配时无法显示属性信息。

注2：多选文档的“自定义属性模板”必须相同，多选时仅显示属性面板中的属性，不会显示文档中单独新增的属性。单击“自定义属性”对话框的“属性模板”按钮可以切换“自定义属性模板”。

注3：所选文档必须是非卸载状态。

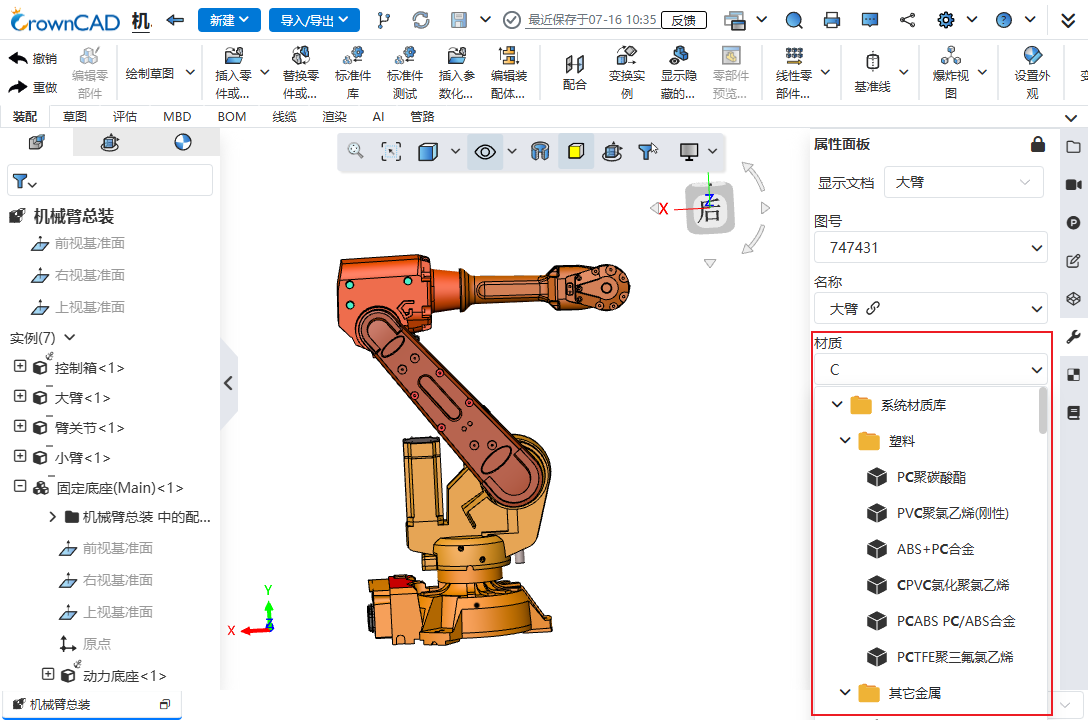

搜索材质

在属性面板中设置材质支持搜索材质，提高使用效率。

使用方法：

1. 在装配文档中，单击右侧“属性面板”打开面板。
2. 在材质属性的输入框中直接输入文本。
3. 输入框下方自动搜索显示与输入文本相关的材质。
4. 单击搜索结果，完成材质设置。

注：若输入的文本在材质库中无结果，且继续保存，材质属性将会断开与文档材质的关联，并将输入内容设置为普通文本属性。将材质属性设置为“CC-材质”，恢复属性与文档材质的关联关系。
