# 螺旋线/涡状线
用于创建一条圆柱/圆锥形螺旋曲线或涡状线。
点击

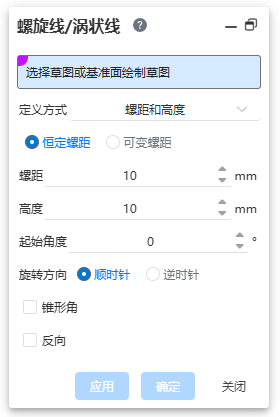

，进入螺旋线/涡状线命令，其界面如下图所示。
选择草图：选择已绘制的只含有一个圆的草图或选择一个平面绘制草图圆。
定义方式：有三种方式，不同方式对应不同参数，有不一样的预览效果。分别为“螺距和高度”、“螺距和圈数”、“高度和圈数”。
恒定螺距、可变螺距：选择螺旋线的螺距是否可变。
参数：根据定义方式设置螺旋线的参数。
起始角度：设置螺旋线的起始角度。
旋转方向：包括“顺时针”、“逆时针”。
锥形角：默认不勾选，勾选后可设置结束角度值，形成锥形螺旋曲线。仅恒定螺距可使用此选项。
反向：默认不勾选，勾选后曲线围绕旋转轴反向旋转。
注意
螺旋线/涡状线命令的基础是存在一个草图圆，草图中只能含有一个圆。
# 螺旋线

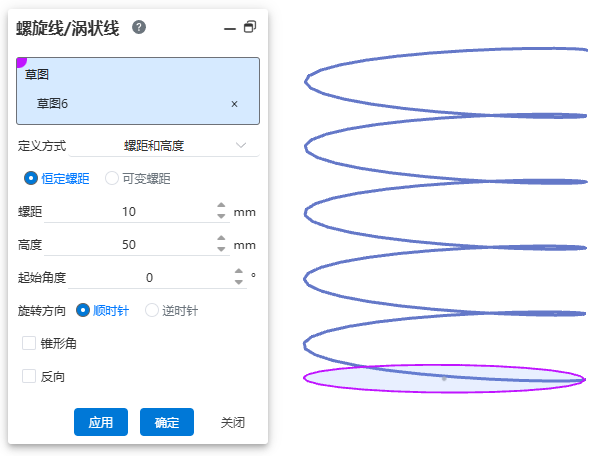

使用方式-恒定螺距：
单击【螺旋线/涡状线】命令。
选择或绘制仅包含一个圆的草图。
定义方式按需选择。
设置定义方式对应的参数。
单击应用或确定按钮，完成涡状线。
注：螺旋线的“螺距、高度、圈数”参数相互关联，指定其中两项可计算得出第三项。
螺距：螺旋曲线间的距离。恒定螺距螺旋线中每一段的螺距相等，可变螺距螺旋线中不同段的螺距可以不等
高度：螺旋曲线整体高度。
圈数：螺旋曲线的圈数。

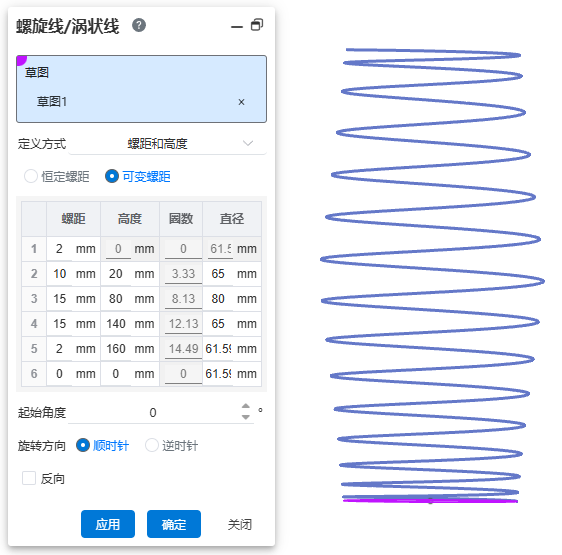

使用方式-可变螺距：
- 打开“螺旋线/涡状线”命令。
- 选择一个圆形草图。
- 根据需要选择一种定义方式，选择“可变螺距”类型。
- 在表格中设置每节螺旋线的螺距、高度、圈数、直径参数。
- 单击表格第一列的序号，选中一行参数，右键可以删除/增加参数记录。
- 设置起始角度等其他参数。
- 单击“确定”，完成创建。
注1：弹簧的螺距、高度和圈数3个参数可以相互转换，通过定义方式设置可以在表格输入哪2个参数，另一个参数将根据输入值自动计算。
注2：第一节的直径为所选草图圆直径，不可在表格中修改，其他节的直径可以在表格中修改。

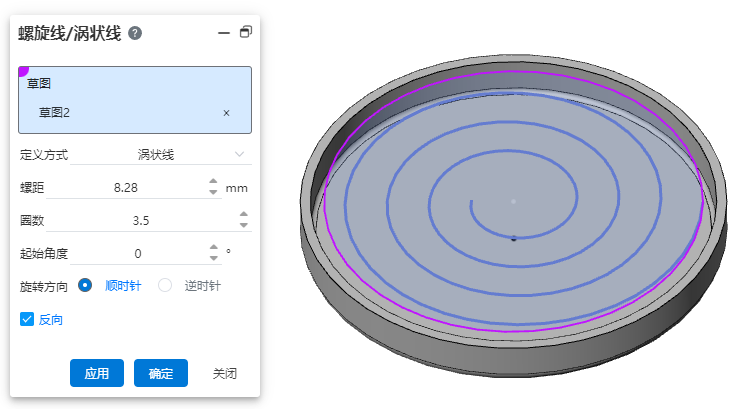

# 涡状线
使用方式：
1） 单击【螺旋线/涡状线】命令。
2） 选择或绘制仅包含一个圆的草图。
3） 定义方式选择“涡状线”。
4） 根据需要设置螺距、起始角度等参数。
5） 单击应用或确定按钮，完成涡状线。
对话框控件说明：
草图：拾取仅包含一个圆的草图，或拾取平面绘制一个仅包含一个圆的草图。
定义方式：选择涡状线即可创建涡状线。
螺距：设置涡状线的螺距。
圈数：设置涡状线的圈数。
起始角度：设置涡状线起始点的旋转角度。
旋转方向：设置涡状线的旋转方向。
反向：勾选使涡状线切换向圆外、圆内旋转。
