# 欢迎使用CrownCAD 2024 R4
CrownCAD 2024 R4，广泛汲取用户最真实的反馈，最大程度实现客户需求。在易用性方面，致力于提升客户体验；在功能性方面，持续增加客户亟需的命令，可帮助您快速完成产品设计研发工作。
主要增强功能：
| 草图 | 新增弧长标注。 |
| 新增虚拟交点功能。 | |
| 新增捕捉圆/圆弧的象限点。 | |
| 3D草图中增加相等约束。 | |
| 新增定位草图功能，支持自定义草图原点和方向。 | |
| 偏移支持同时向两侧对称偏移，偏移圆支持添加偏移距离尺寸。 | |
| 新增草图库功能，可以将草图整体保存在库中，后续反复调用。 | |
| 零件和特征 | 拉伸支持更多深度类型，拉伸切除支持反侧切除。 |
| 孔支持创建槽孔，支持更多深度类型，易用性优化。 | |
| 变换支持多选几何体，支持变换网格。 | |
| 基准面支持拖拽快速创建。 | |
| 基准线新增通过点创建指定面法线方式。 | |
| 新增父子关系表功能，快速查看特征关联关系。 | |
| 通过XYZ点的三维曲线导入导出数据支持与SOLIDWORKS数据通用。 | |
| 支持创建涡状线。 | |
| 装配 | 配合新增宽度配合、铰链配合。 |
| 新增查看配合功能，快速查看指定实例的配合。 | |
| 替换零件或装配支持指定替换实例，支持重新附加配合关系。 | |
| 新增父子关系命令，快速查看特征关联关系。 | |
| 新增实例分组功能，分类管理零部件实例、配合等。 | |
| 工程图 | 剖视图螺纹线效果优化。 |

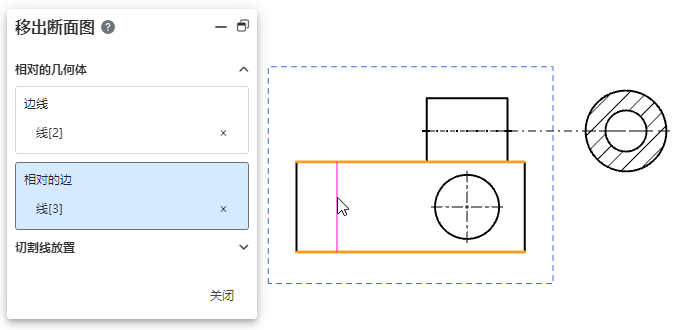

| 新增移出断面图命令，简洁直观的表示大模型的小部分管道等类似区域。 | |

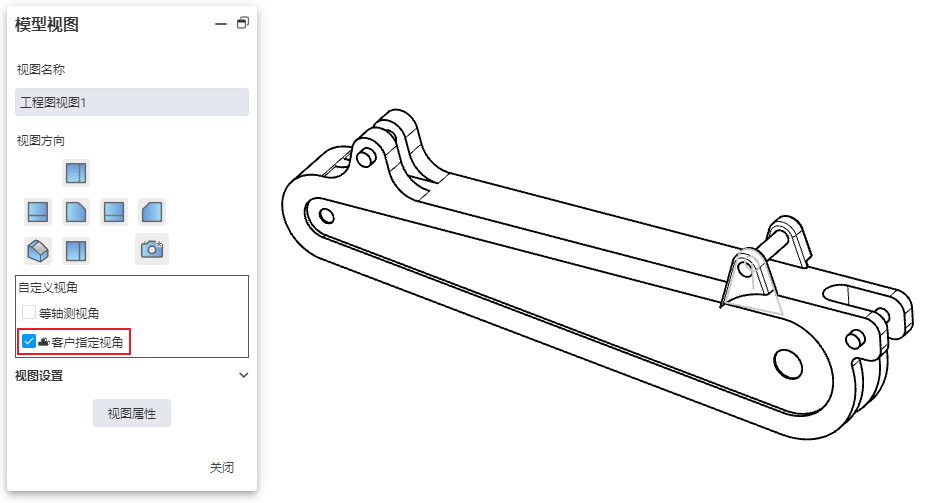

| 模型视图支持读取三维中定义的视角。 | |

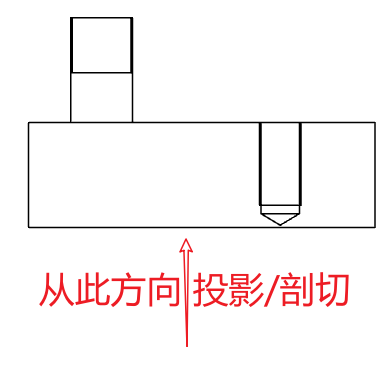

| 支持设置第一视角、第三视角投影类型。 | |

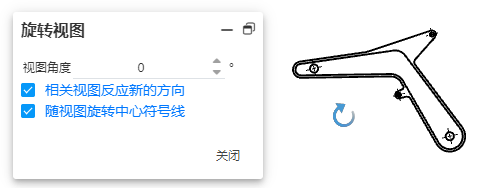

| 新增旋转视图命令，使视图在平面上旋转。 | |
| 装饰螺纹线标注和显示效果优化。 | |
| 新增自动标注尺寸功能，自动生成指定样式的尺寸。 | |

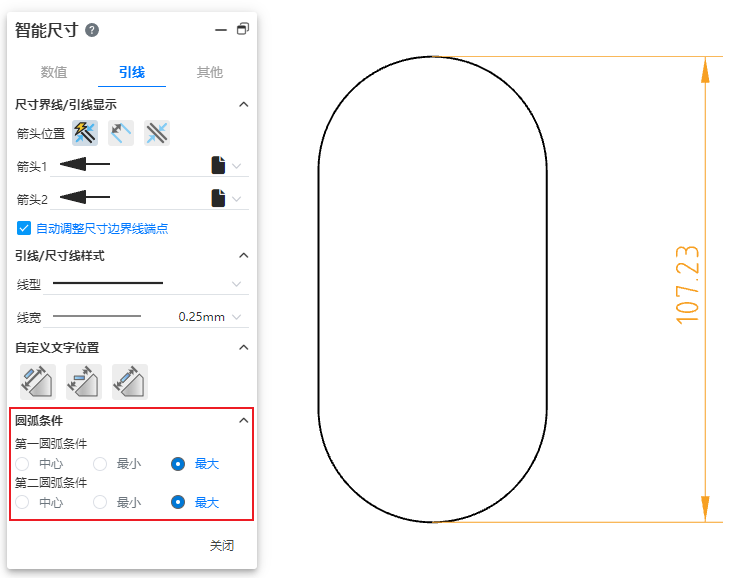

| 尺寸支持标注圆/圆弧的最大最小尺寸，优化尺寸边界线显示效果，支持调整尺寸边界线端点位置。 | |
| 新增虚拟交点命令，支持创建、标注线之间的虚拟交点。 | |
| 注解支持记录上次设置的参数。 | |

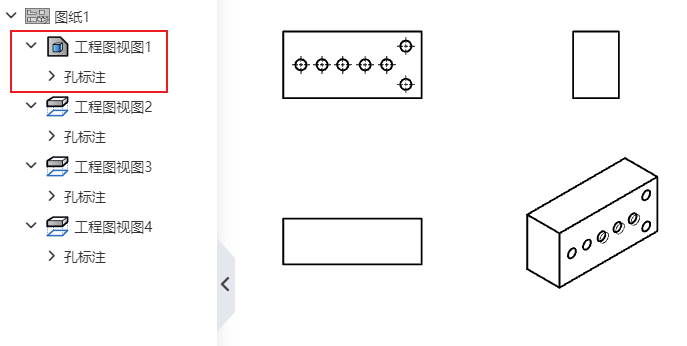

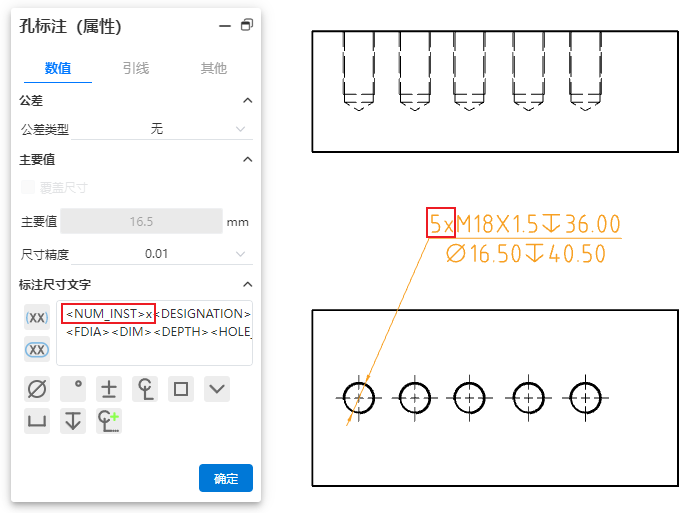

| 孔标注可识别同特征孔的数量，贯穿螺纹根据GB要求不再标注深度。 | |

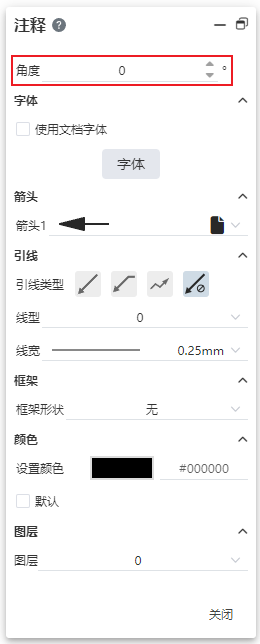

| 注释可设置旋转角度，支持关联自定义属性。 | |

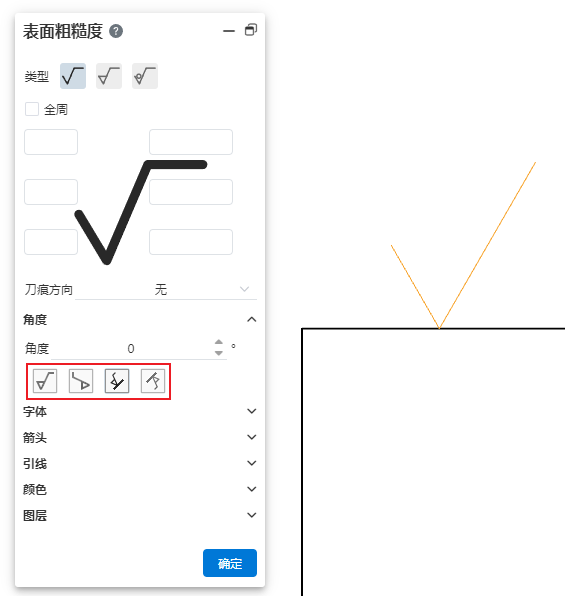

| 粗糙度默认方向优化，增加快速调整方向的选项。 | |
| 形位公差支持与尺寸合并，超出标注范围自动添加延长线，自动捕捉水平竖直角度。 | |

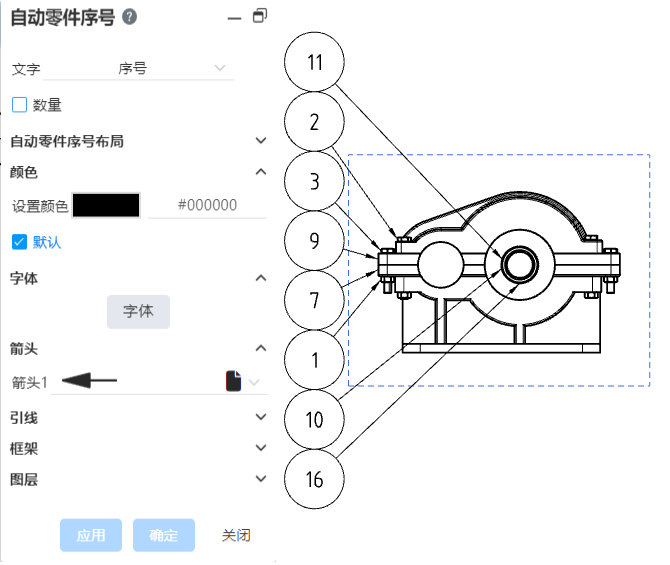

| 自动零件序号支持进行排序并指定第一个零部件。 | |
| 注解支持拖拽切换关联元素，支持生成多个箭头作为一对多的注解。 | |
| 注解箭头样式增加无箭头样式。 | |
| 区域填充/剖面线支持自定义填充模型平面区域。 | |

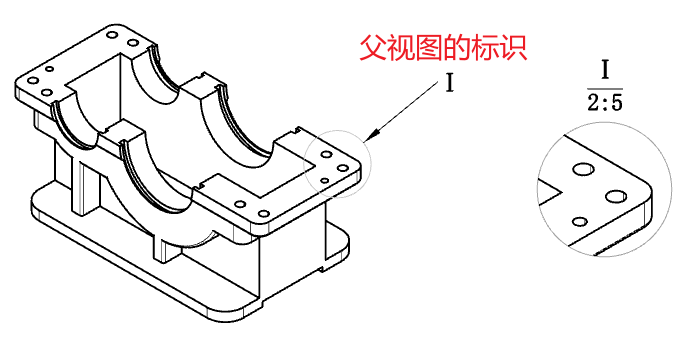

| 局部视图父视图标号支持拖拽修改位置。 | |
| 材料明细表支持修改零部件顺序和序号。 | |
| 支持一键显隐零部件中投影的草图。 | |
| 新增图层功能，批量管理注解和草图的样式。 | |
| 新增显示隐藏注解功能，可单个显隐注解。 | |
| 删除模型视图时，保留其投影视图类型的子视图。 | |
| 评估工具 | |

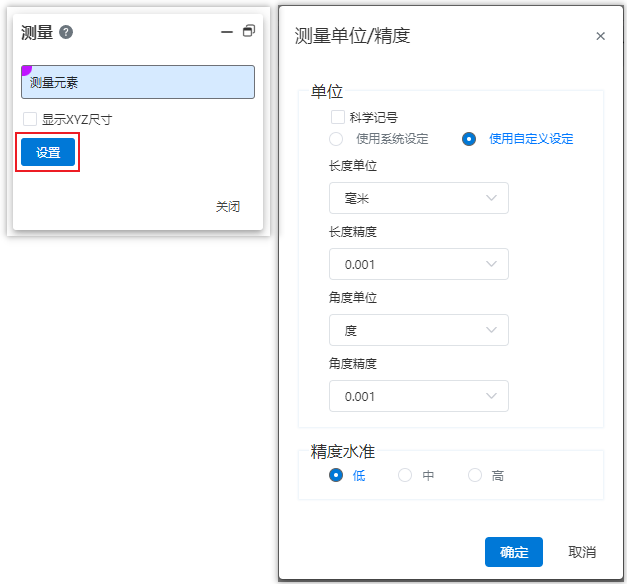

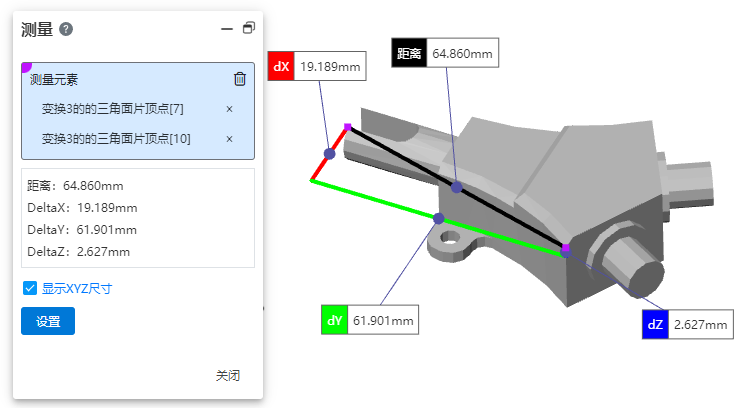

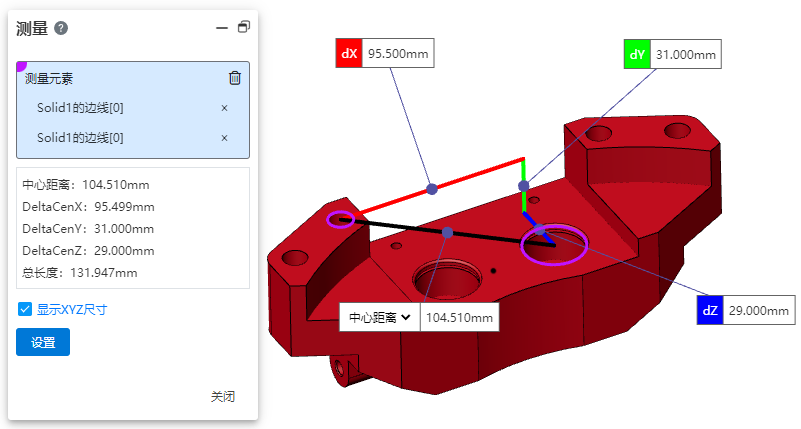

| 测量支持设置精度等参数，可显示XYZ尺寸，支持测量网格。 | |

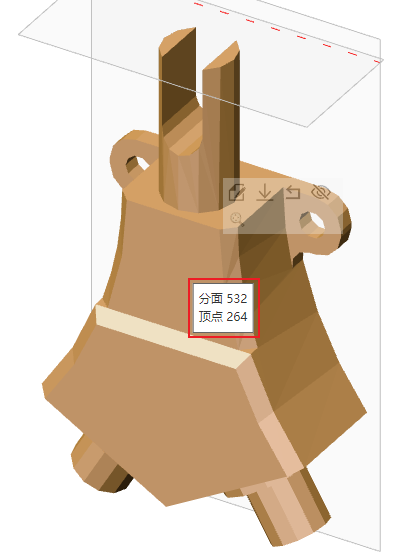

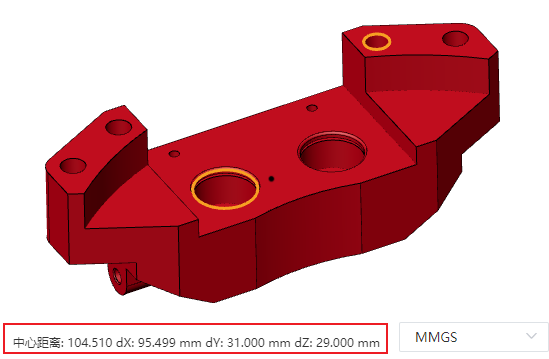

| 新增快速测量功能，视口右下角显示元素基本参数。 | |

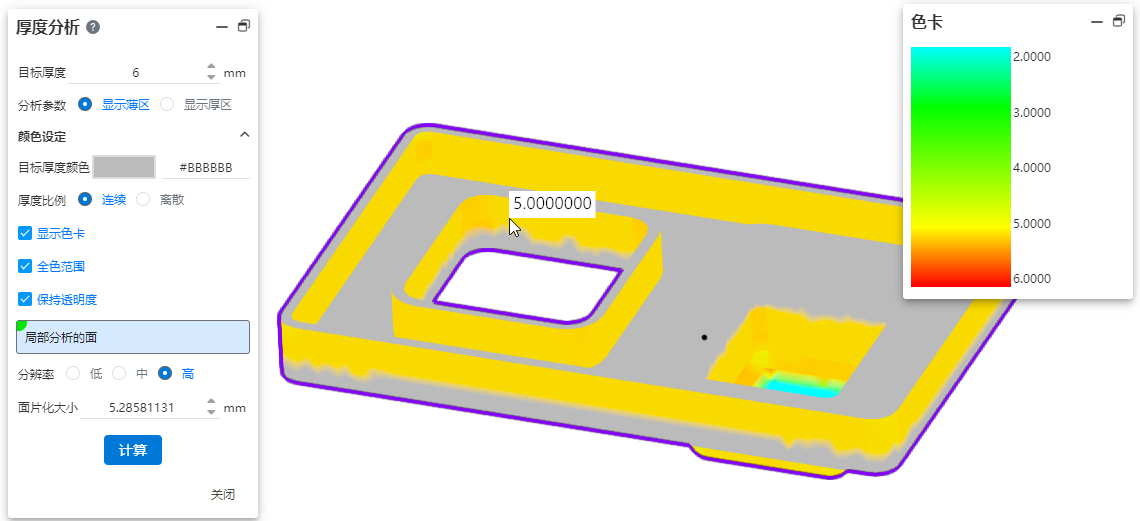

| 新增厚度分析命令，可以识别零件的薄厚区域，确定零件的不同厚度，协助设计师评估产品结构。 | |

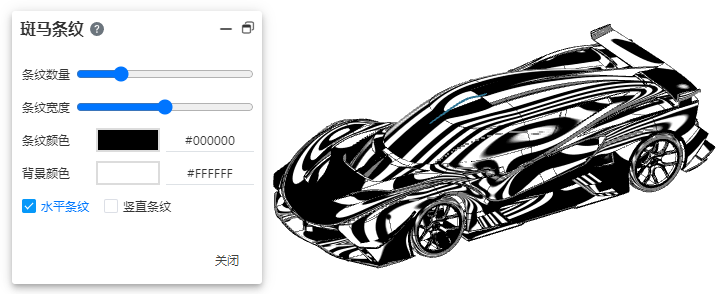

| 新增斑马条纹命令，用于识别和检查曲面中的细节，如面的连续性、是否存在瑕疵，进行曲面质量评估。 | |

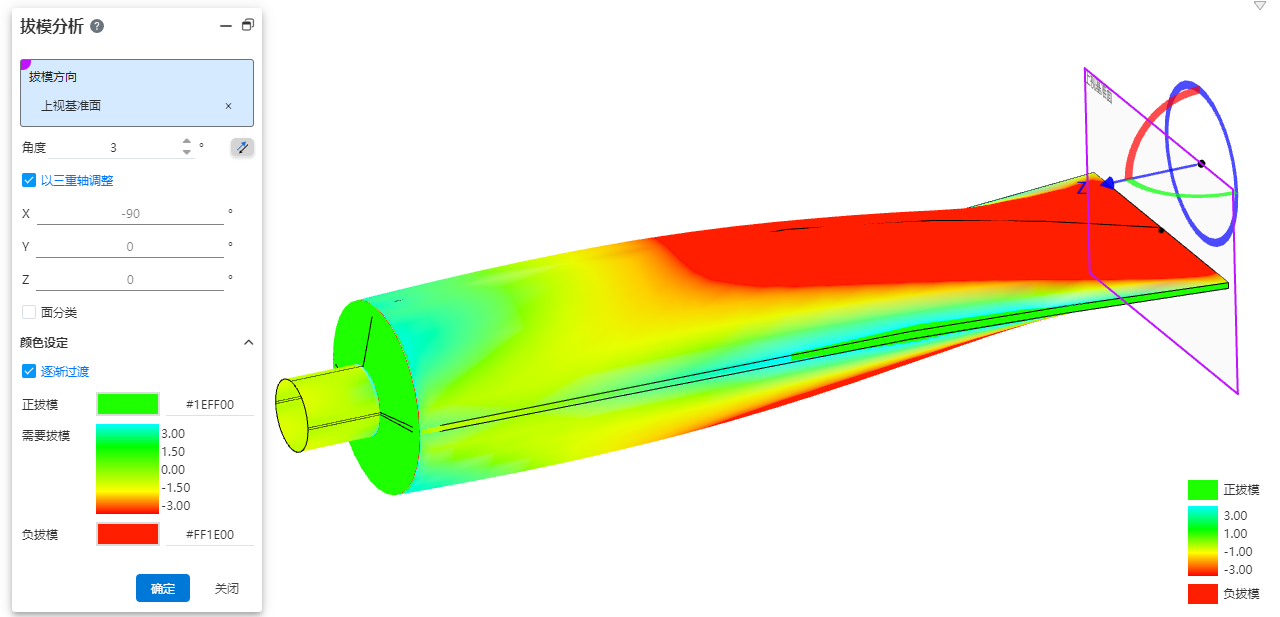

| 新增拔模分析命令，用于直观地评估模型是否有足够的拔模角度，生产时是否可以从模具中脱落。 | |
| 钣金 | |

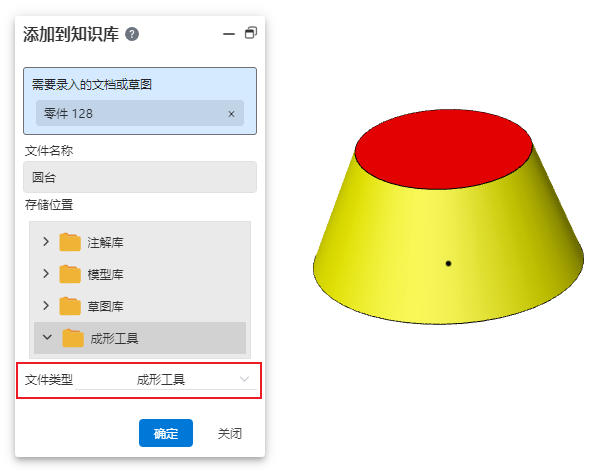

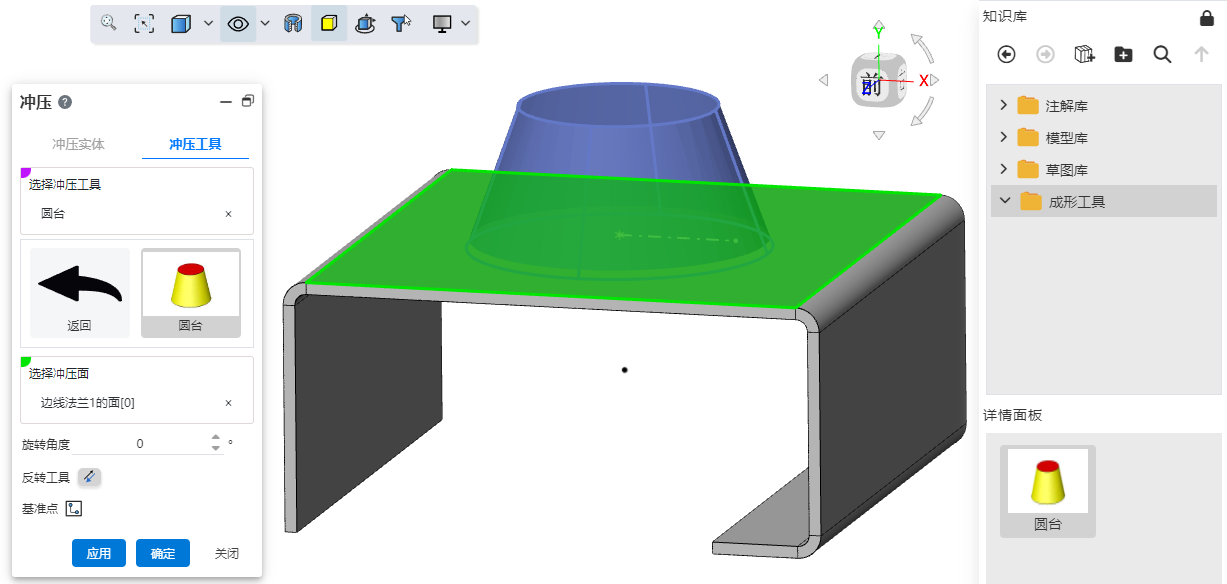

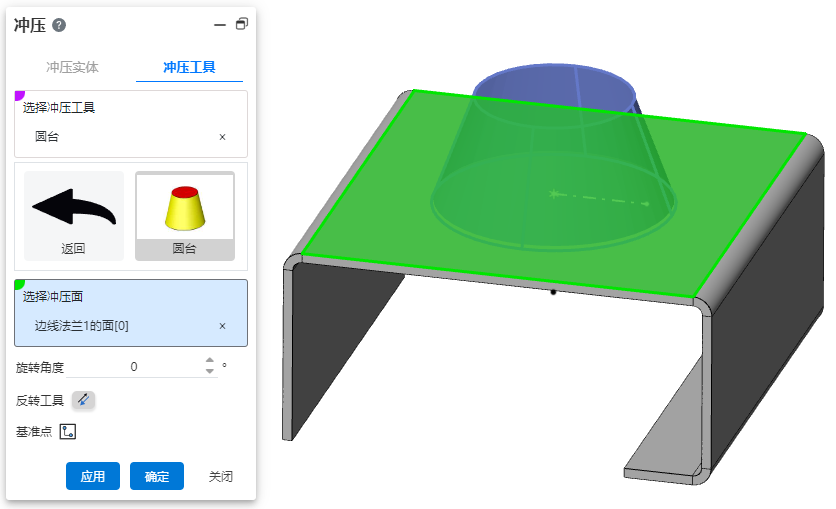

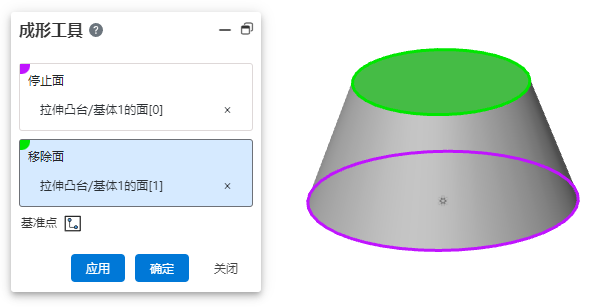

| 新增成型工具命令，可以保存复用冲压实体。 | |

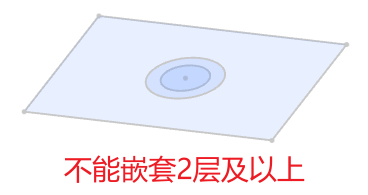

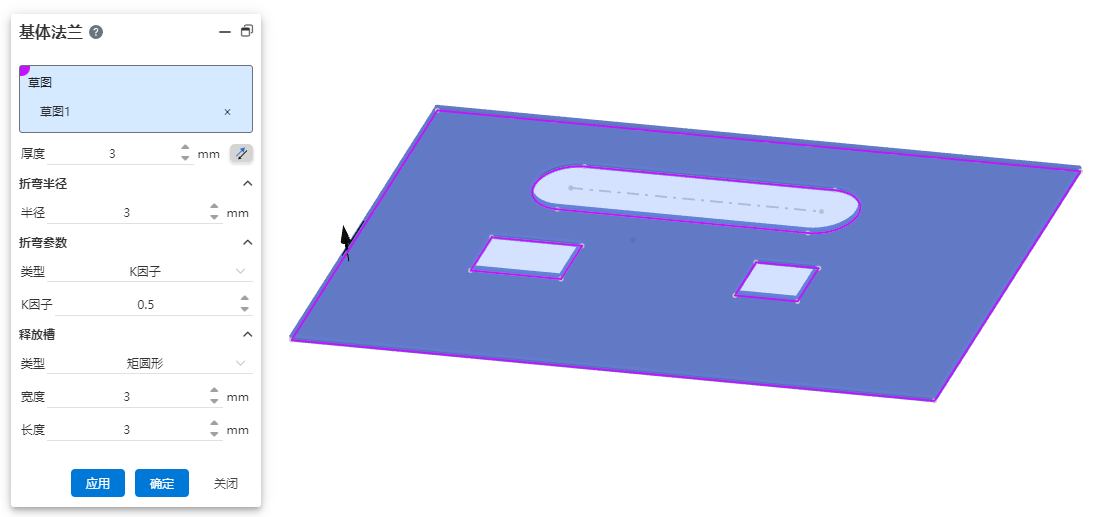

| 基体法兰支持含有孔洞的封闭轮廓。 | |

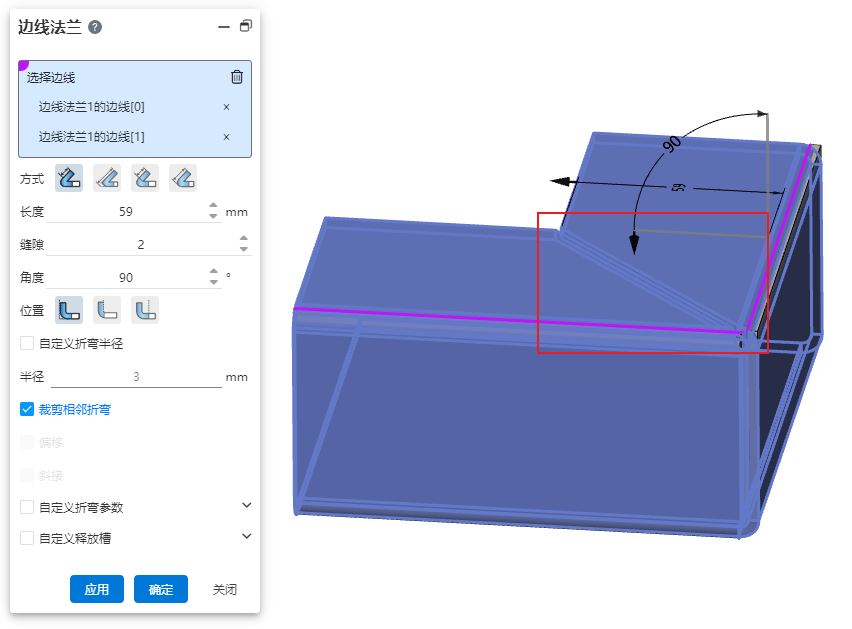

| 边线法兰多选相邻边线自动添加斜接，撕裂形释放槽可选具体样式。 | |

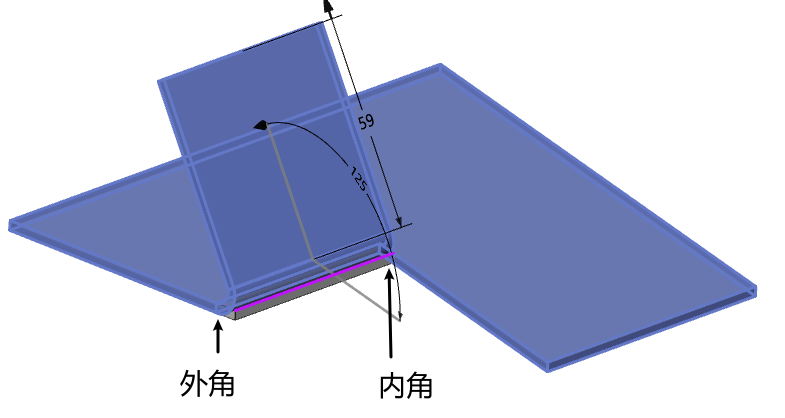

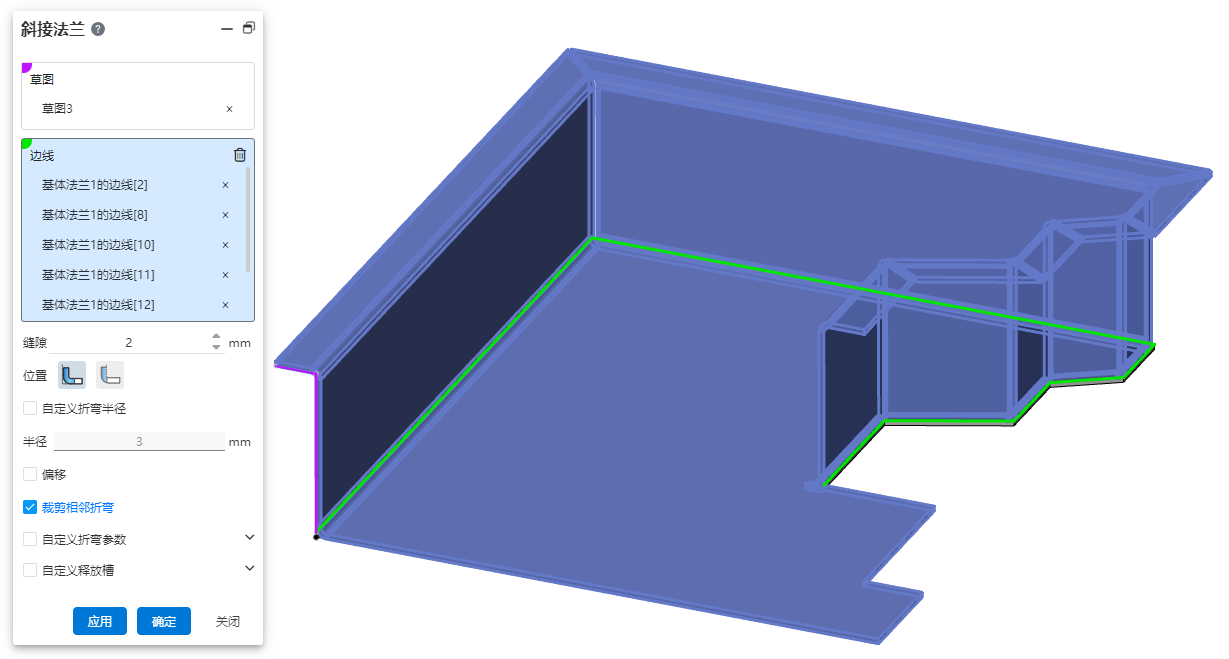

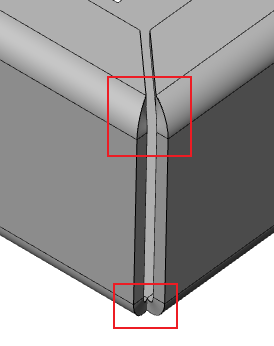

| 斜接法兰边角成型效果优化，支持复杂连续边线。 | |

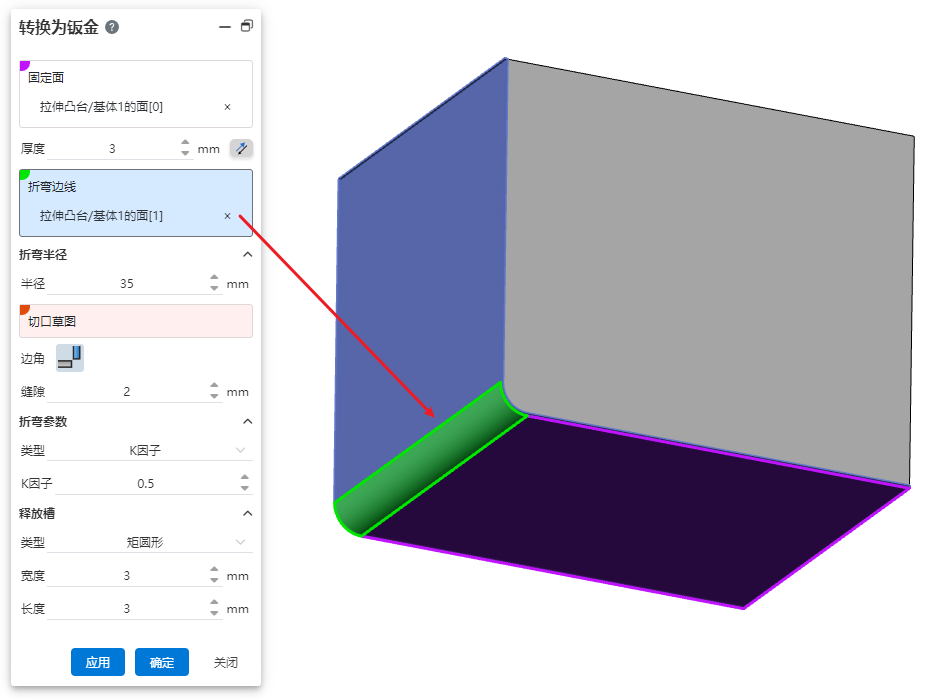

| 转换为钣金支持拾取圆角作为折弯面，以正确转换已有的钣金模型。 | |

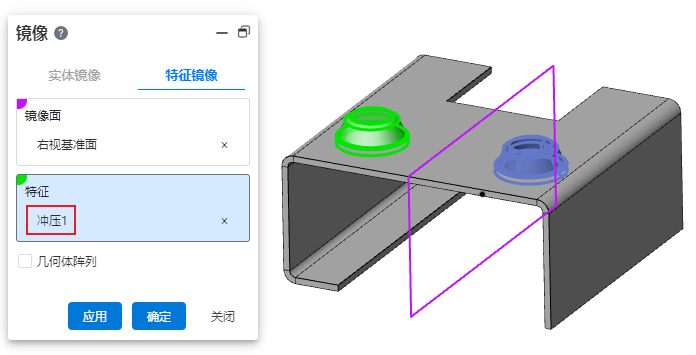

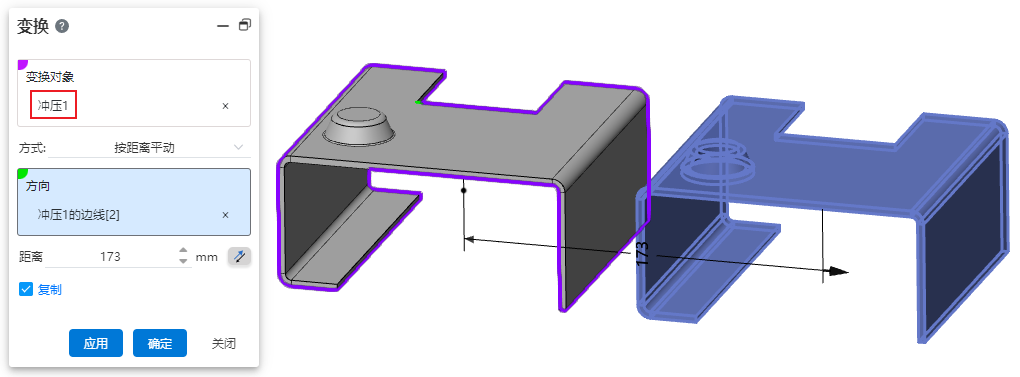

| 冲压、成形特征支持镜像、阵列。 | |
| 数据转换 | 支持导入Creo工程图。 |
| 优化Cgr、犀牛、3dxml文件导入效果。 | |
| 支持导入SOLIDWORKS自定义属性。 | |
| 支持导入空间点。 | |

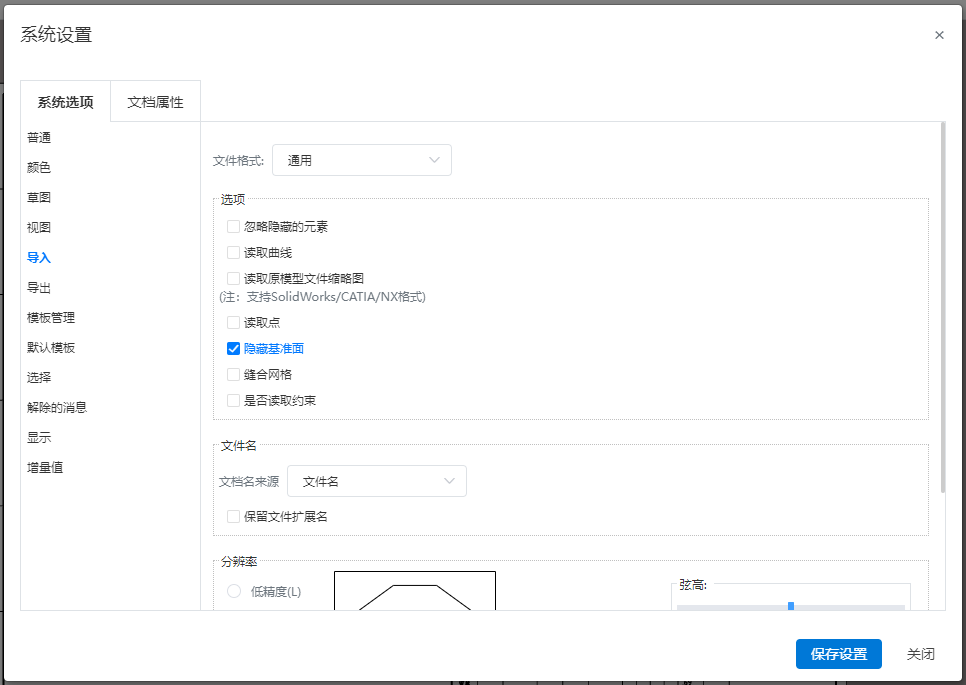

| 增加基准面显隐、网格导入方式设置。 | |

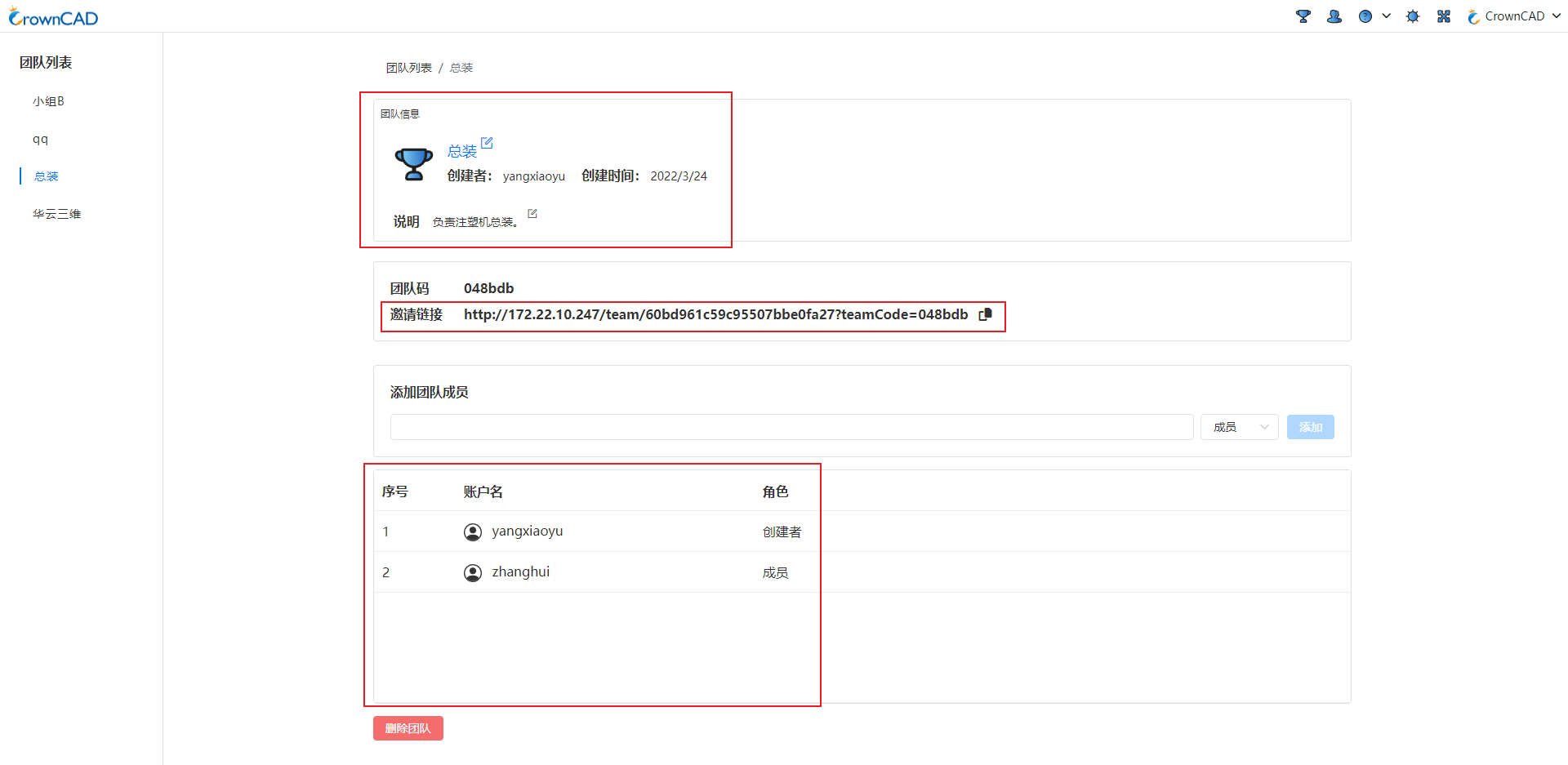

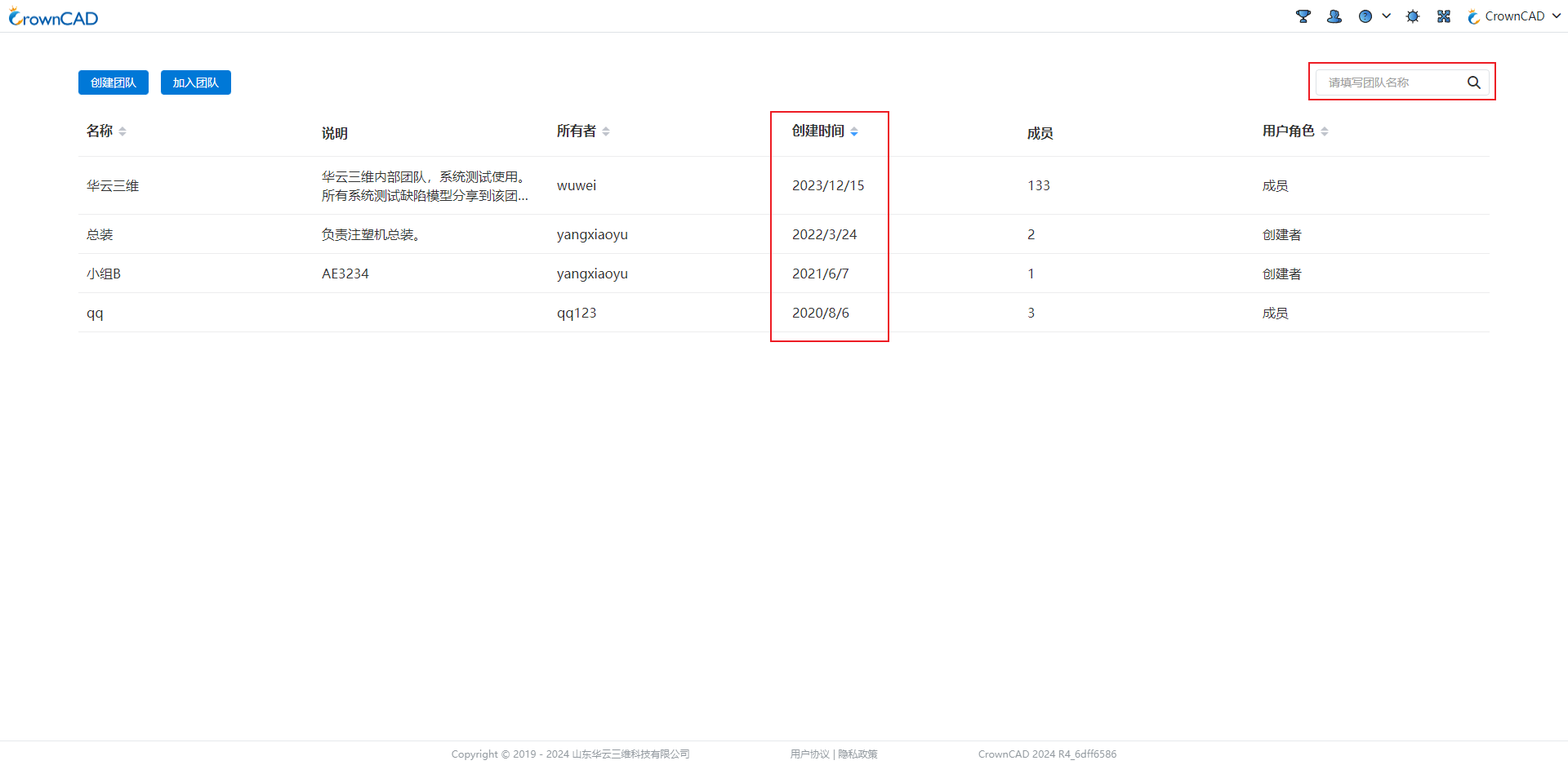

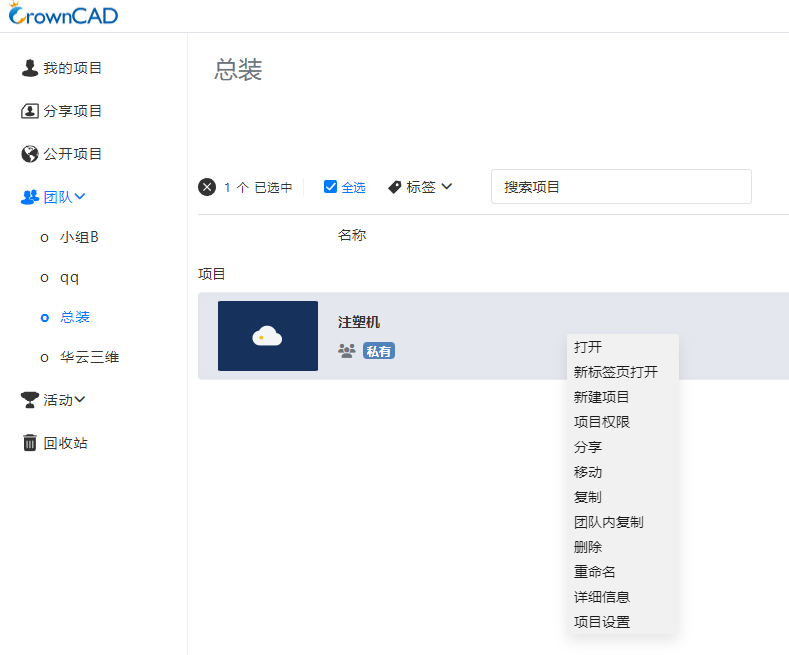

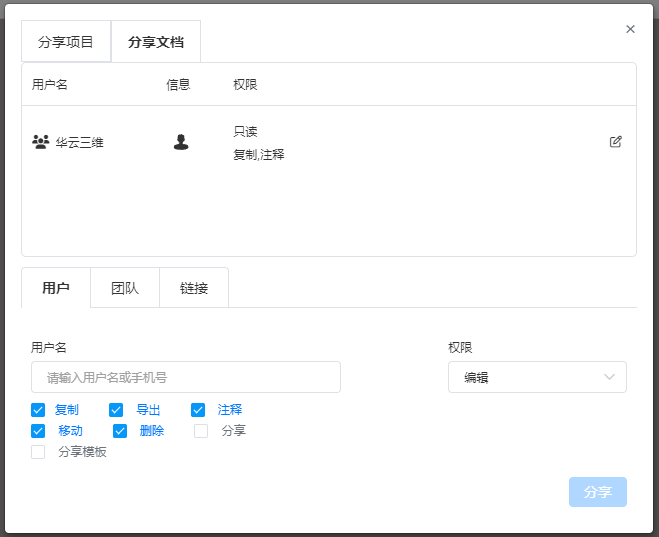

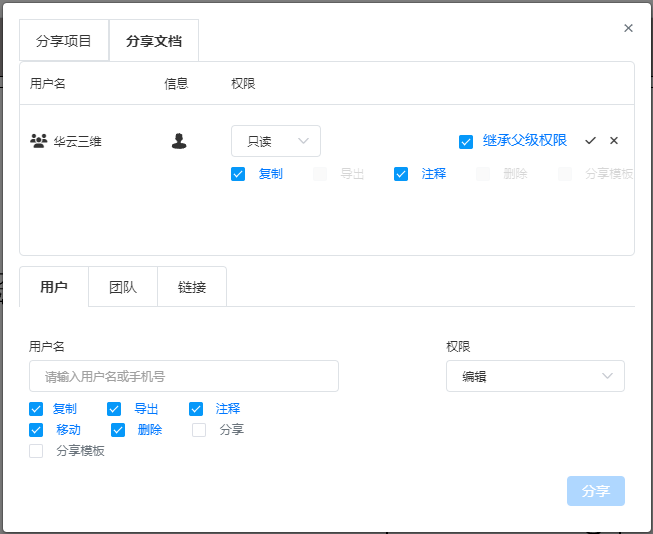

| 协同 | 新增文档分享功能，可分享单个文档。 |

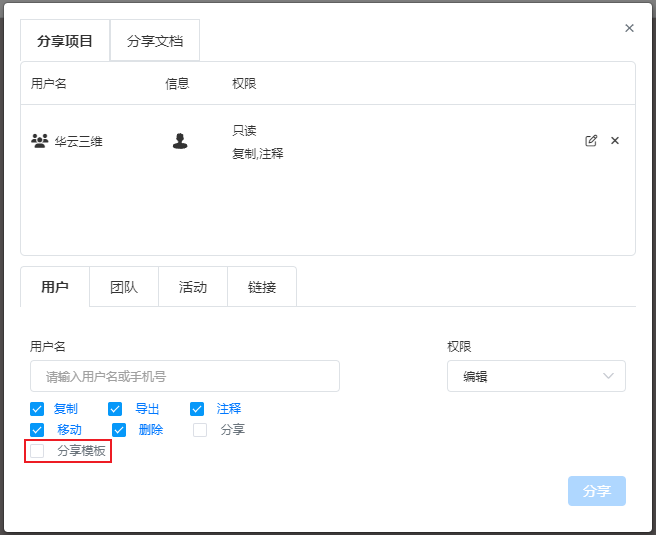

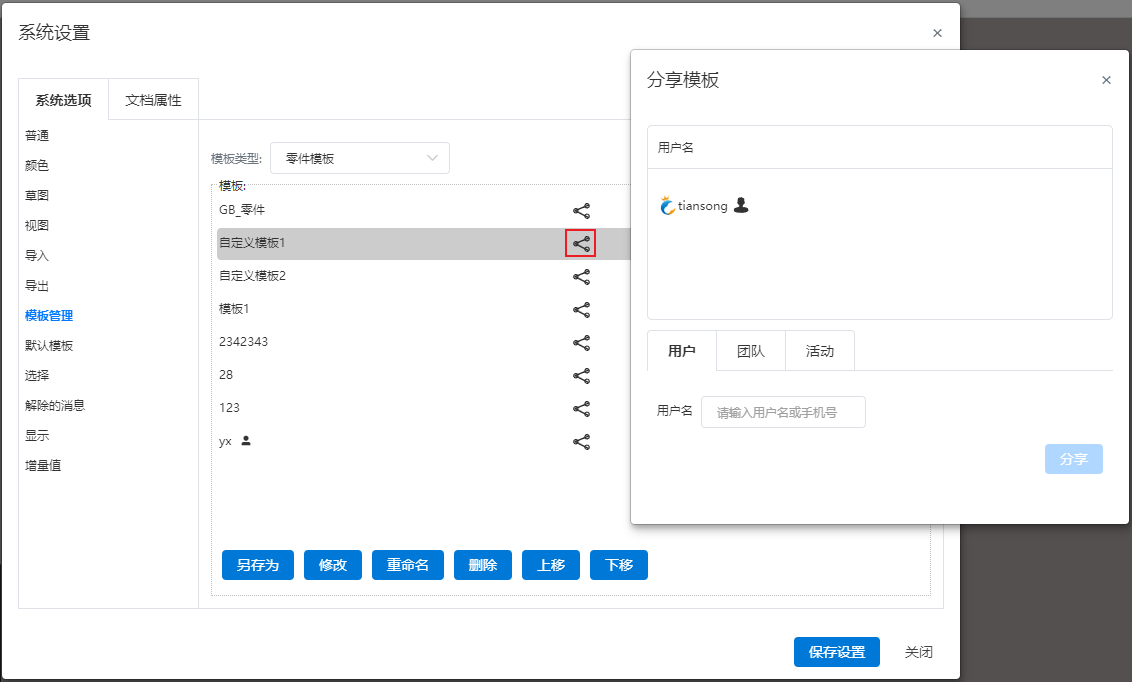

| 新增模板分享功能，可分享文档模板、自定义属性模板。 | |

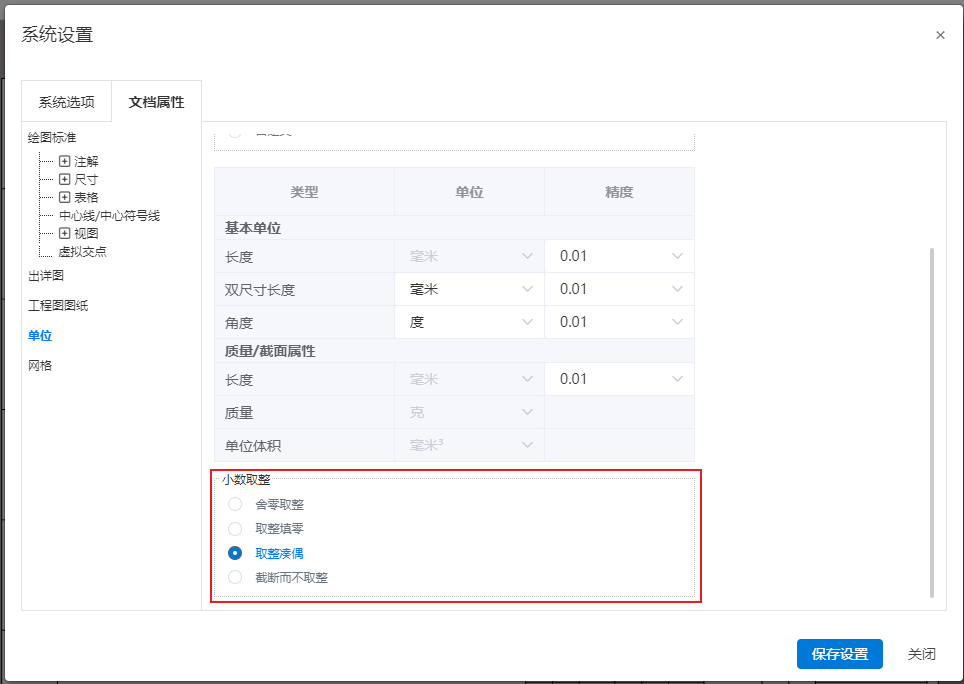

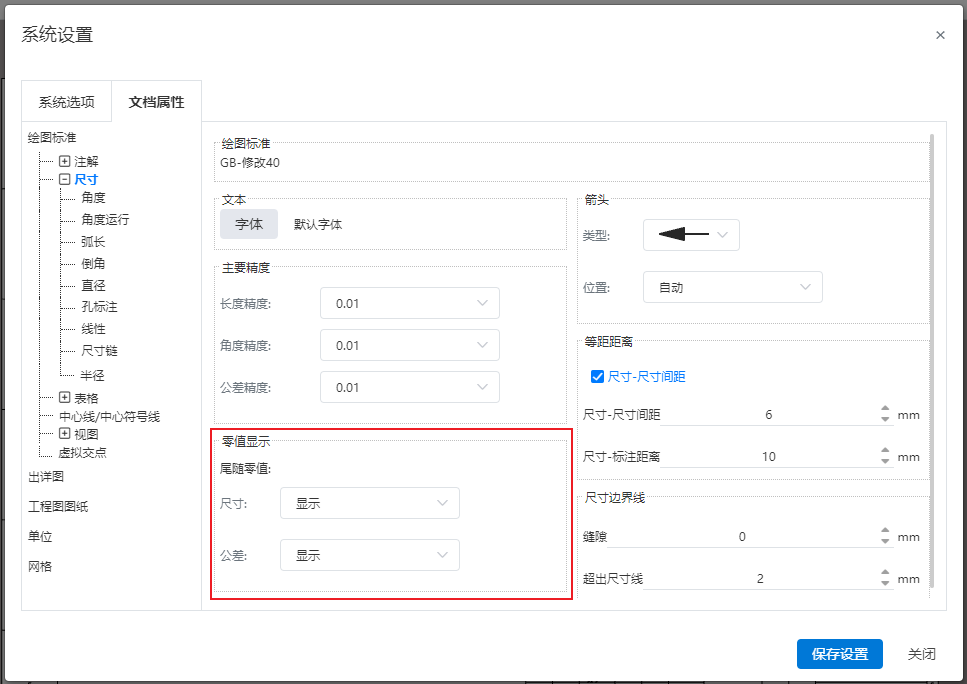

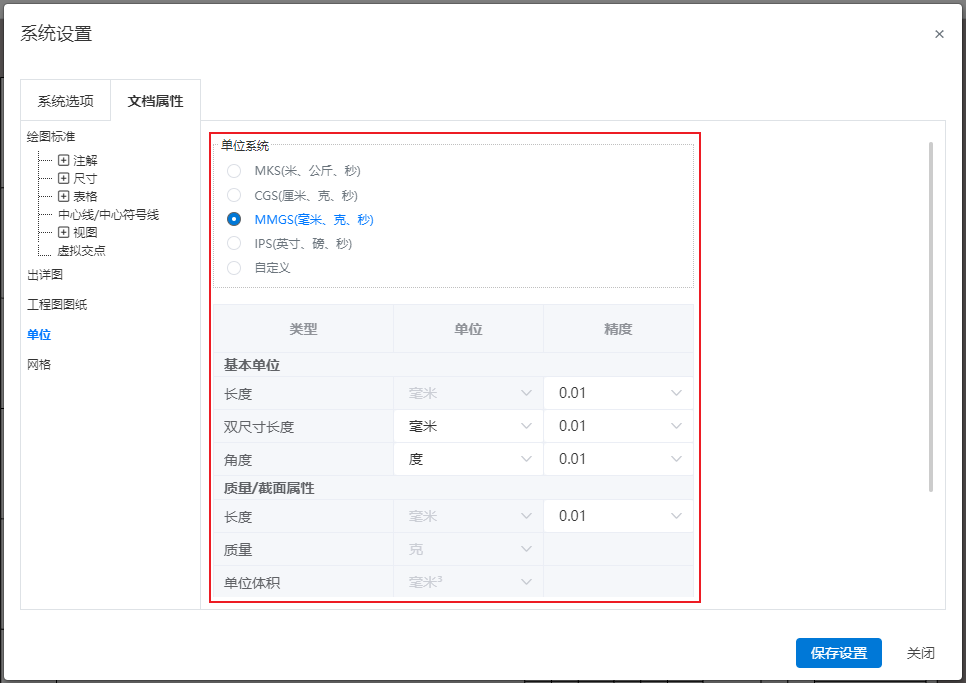

| 系统设置 | 文档属性增加尾随零值、尺寸边界线、小数取整、单位系统选项。 |

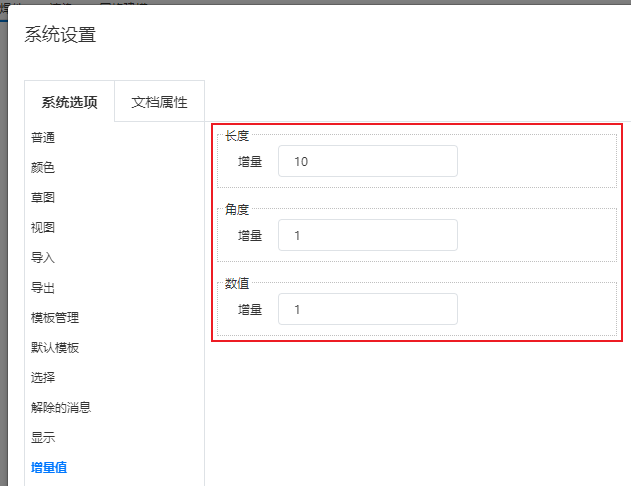

| 应用 | 支持设置尺寸增减按钮的单次增量值。 |

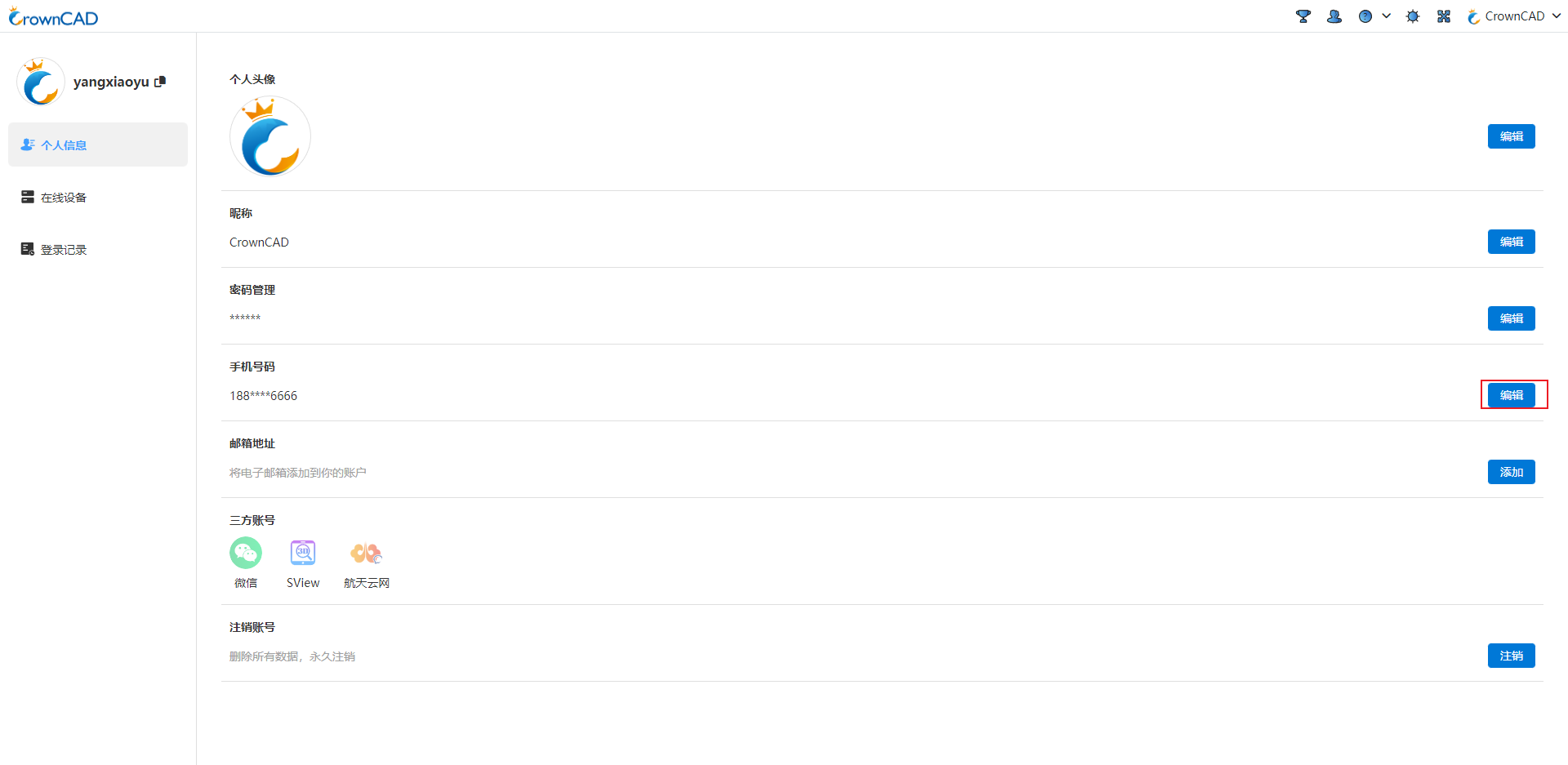

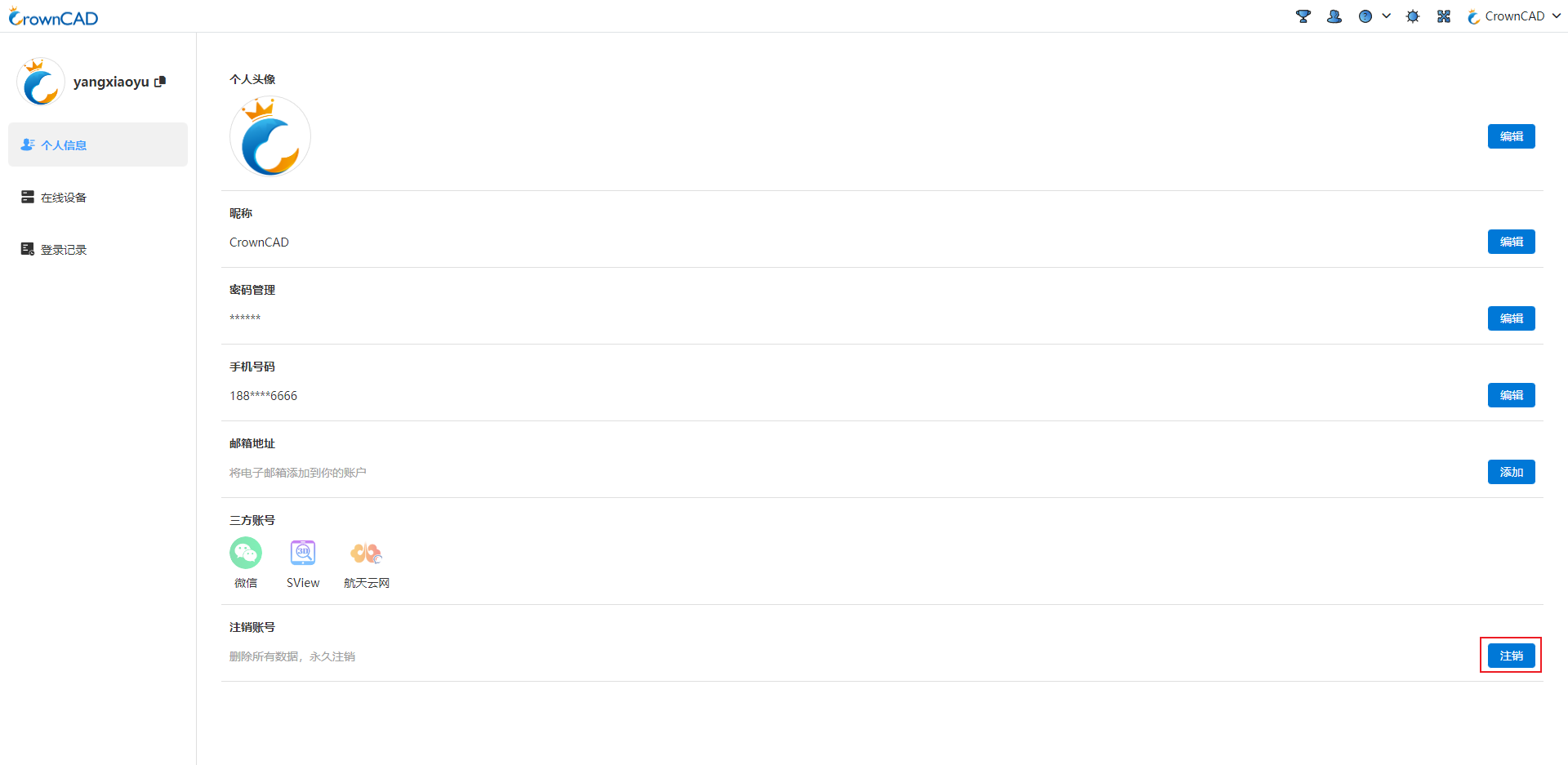

| 支持注销账号，支持更换手机号。 | |
| 支持双击中键自适应。 | |

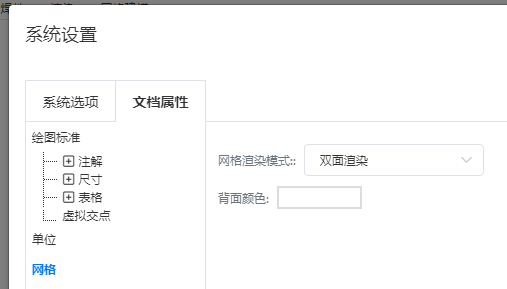

| 渲染 | 新增网格渲染。 |

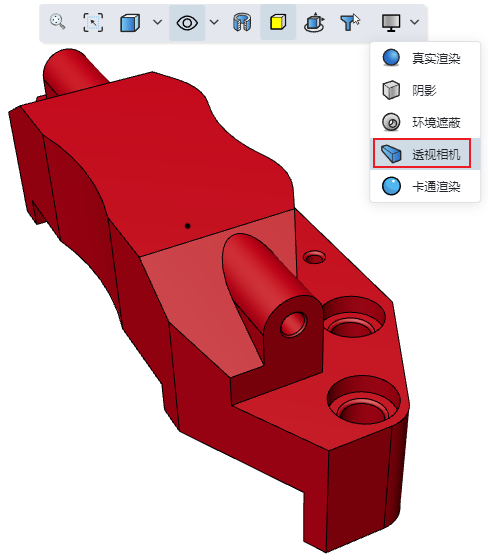

| 新增透视相机功能，以透视效果查看模型。 | |

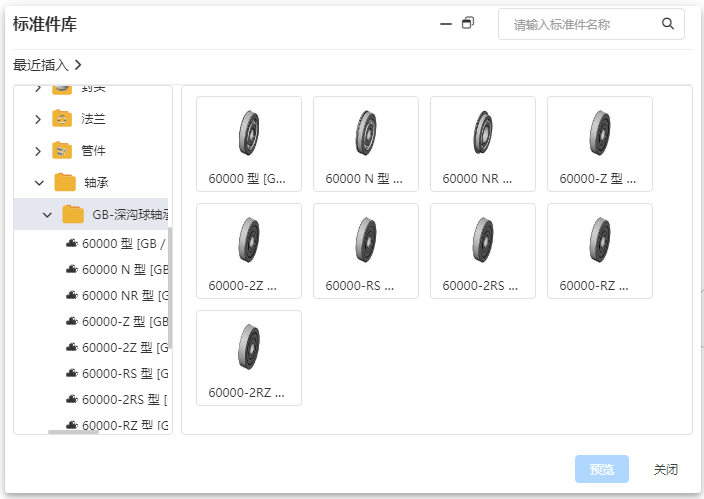

| 库/模板 | 标准件库增加轴承。 |

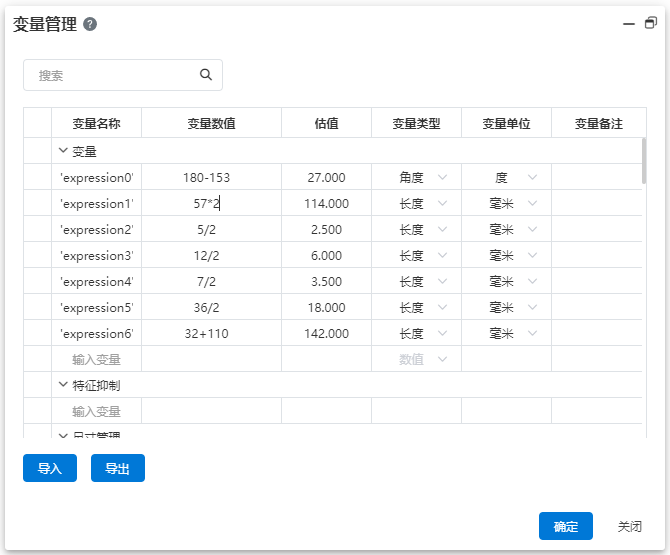

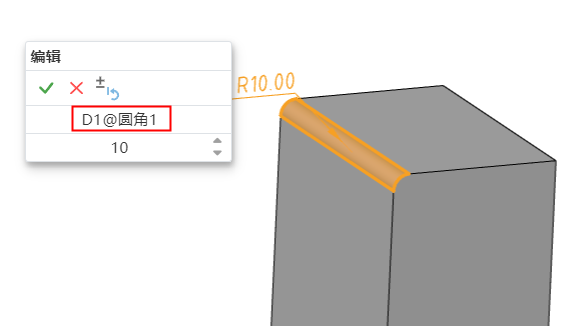

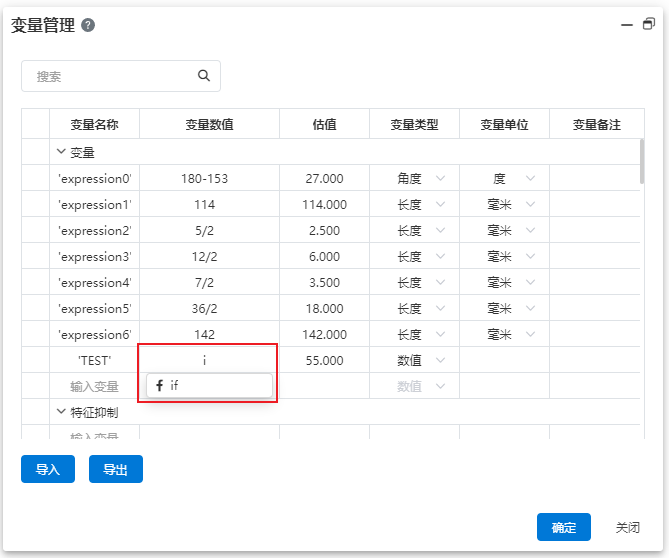

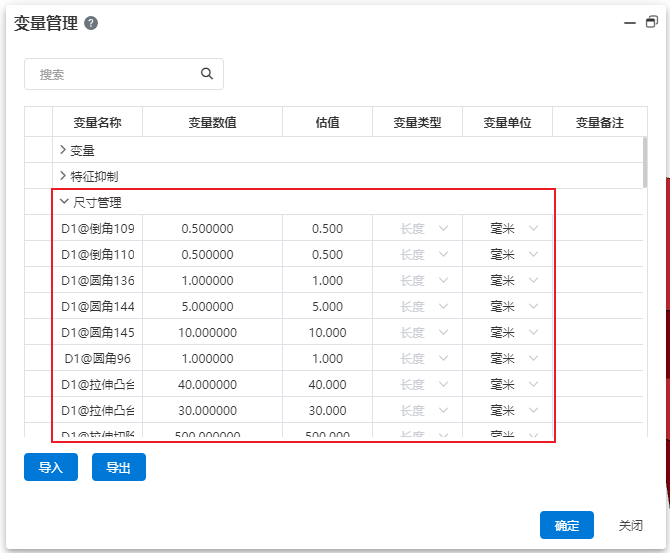

| 通用 | 变量管理全面更新，增加函数表达，优化交互。 |
| 特征支持分组。 | |
| 复制文档时可选择是否同步复制关联文档。 | |
| 支持根据拾取的位置自动判断并拾取线上的点。 | |

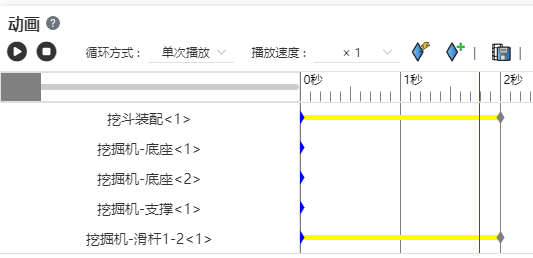

| 动画 | 支持编辑已有关键帧处零部件的位置。 |
# 草图
# 尺寸
# 弧长标注
支持在草图中创建弧长标注，且可以作为驱动或从动尺寸。
创建步骤：
1） 单击尺寸约束下拉菜单中的【标注弧长】
命令。
2） 单击左键选择圆弧边线，显示圆弧尺寸预览。
3） 移动鼠标后再次单击左键，放置圆弧尺寸。
4） 继续选择其他要标注的圆弧，进行连续标注。
5） 单击“关闭”按钮，结束标注。
注：只能标注圆弧线。
标注样式：在下图所示位置可修改尺寸边界线样式。

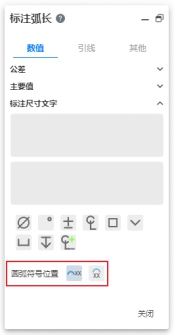

圆弧符号位置：在下图所示位置可修改弧长标注的圆弧符号位置。
注：同时设置半径和弧长时，若设置的弧长数值过大导致圆弧角度x超过360°，则实际圆弧角度T=x-n*360，n取T为正值时的最大整数值。
# 尺寸边界线优化
尺寸的边界线样式进行了优化，避免标注角度尺寸时，尺寸超出当前窗口范围。

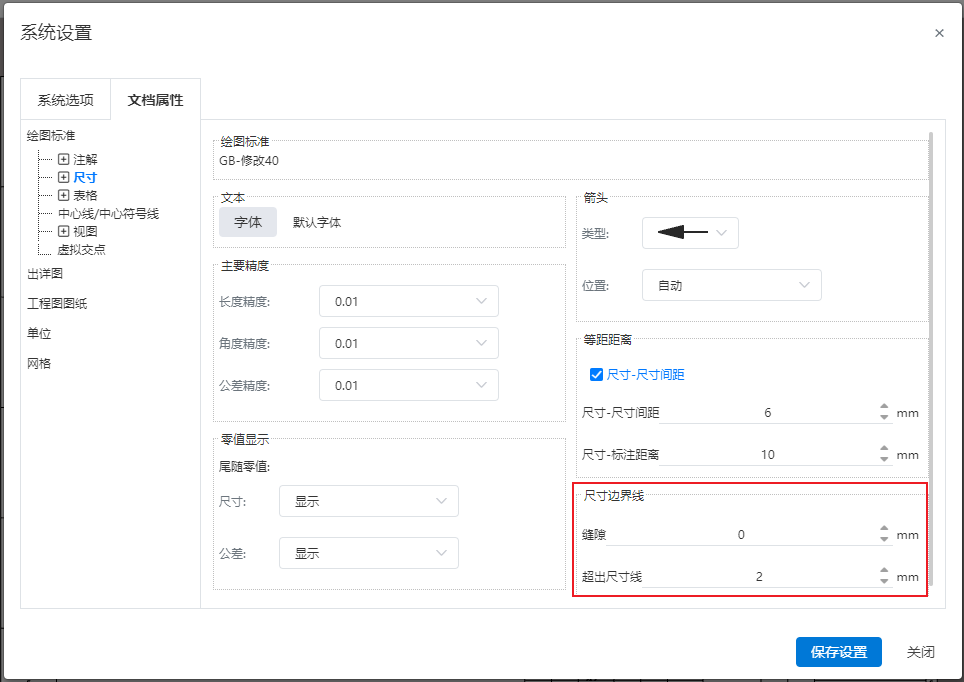

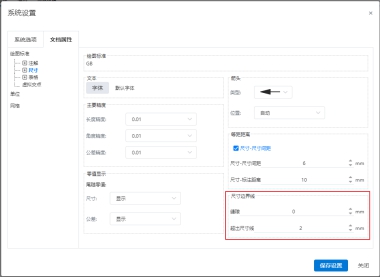

默认样式：在“系统设置-文档属性-尺寸”中可设置尺寸边界线参数。
缝隙：尺寸边界线与标注元素之间的缝隙。
超出尺寸线长度：尺寸边界线超出尺寸线的长度。

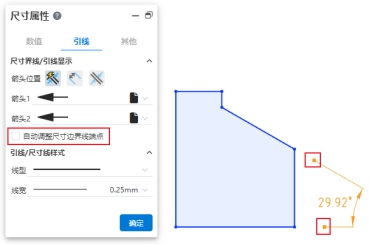

手动调整：选择角度或长度尺寸，在尺寸属性对话框的引线Tab页中取消勾选“自动调整尺寸边界线端点”，尺寸边界线端点处显示方形控标，可手动拖拽控标调整边界线。再次勾选可恢复自动调整边界线。
# 虚拟交点
您可以在不相交元素的延长线相交处创建虚拟交点，便于后续加工时进行定位。
创建方式：
- 方式一：预拾取元素创建
1）按住ctrl或通过框选等方式选择两条线
2）单击“绘制点”命令或“虚拟交点”命令，生成虚拟交点。
- 方式二：使用虚拟交点命令创建
1）单击“绘制点”下拉框的“虚拟交点”命令
2）选择两条线
3）单击确定或应用按钮，生成虚拟交点。
- 方式三：标注尺寸时创建
1）使用尺寸约束等尺寸标注的命令
2）正常标注尺寸
3）在可创建虚拟交点的元素A上右键
4）单击“查找交叉点”
5）单击另一元素B，生成A和B的虚拟交点
6）继续标注
可创建虚拟交点的元素：
草图线、模型边线，支持选择相同/不同类型的线创建虚拟交点
直线、曲线均可以在延长线上创建虚拟交点。
当所选线存在多个交点时，创建距离鼠标单击处最近的虚拟交点。
在草图中，支持拾取草图外元素创建虚拟交点。
虚拟交点的用途：
类比草图绘制点。
支持添加尺寸、几何约束。
可以进行测量。
可以在特征对话框中拾取，如拉伸凸台特征拾取作为方向的点等。
特例：
在放样凸台特征中不能拾取作为轮廓。
草图阵列和缩放图元要阵列/缩放的元素不支持虚拟交点，缩放图元的比例缩放点支持虚拟交点。
虚拟交点样式：在“系统设置-文档属性-虚拟交点”中可以修改虚拟交点的显示样式。

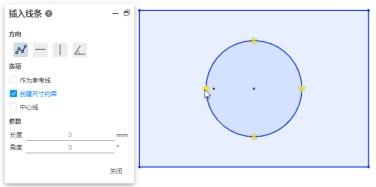

# 象限点
支持捕捉圆/圆弧线的象限点。
启动绘制类命令，视口中显示圆/圆弧线的象限点，可以捕捉进行绘制。

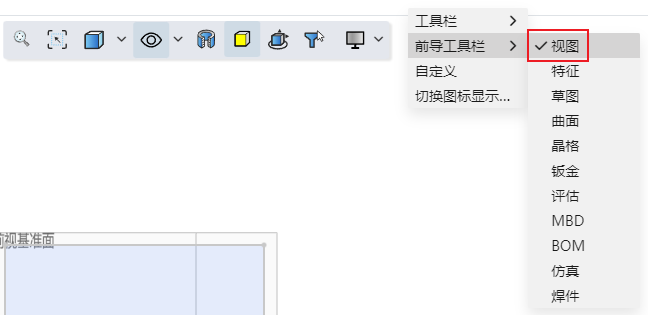

通过前导视图工具栏的“捕捉”功能可以控制是否捕捉象限点。
# 镜像

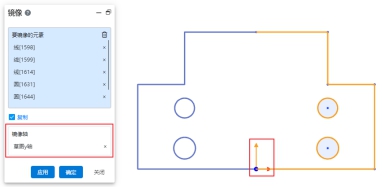

镜像支持选择坐标轴，便于快速创建相对坐标值镜像的图形。
使用镜像命令时，直接拾取视口中草图原点出的XY轴作为镜像轴即可查看预览和创建图形。

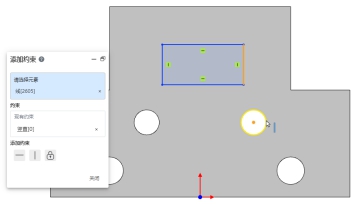

# 圆心添加约束
添加约束命令支持拾取实体曲面圆形边线的圆心，无需转换边界生成圆后才能拾取圆心。
打开“添加约束”命令后，鼠标指向圆形边线时，短暂停留后显示圆心。
# 3D草图

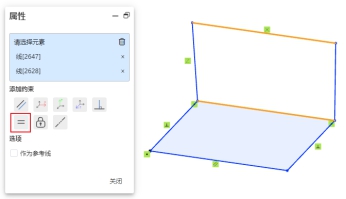

# 相等约束
3D草图中支持添加相等约束，便于绘制等长的焊件路径等草图。
选择两条或多条直线，使直线长度保持相等。
选择两个或多个圆/圆弧，使圆半径保持相等。
# 定位草图
支持创建自定义原点和XY方向的定位草图。您可按需选择对应的坐标系或者点为当前草图的中心，可减少很多辅助线的绘制，提升设计效率。
创建方式：
1）单击“绘制草图”按钮。
2）选择草图平面，根据需要设置草图原点和方向。
3）单击确定生成草图。
对话框控件说明：
草图平面：必选项，单选。可拾取基准面、草图/实体的平面表面。
草图原点：可选项，单选。可拾取点，点可以来自草图、实体、曲面、曲线、基准元素。
草图上方向：可选项。可拾取直线或两点。单击反向按钮可以反向。
反转草图法向：默认不勾选，勾选后使草图法向方向反转。
# 偏移
# 两侧对称
支持两侧对称，提升设计效率，可一次偏移两条线。
使用方法：在偏移对话框中勾选“双向”选项即可生成两侧对称的偏移线。

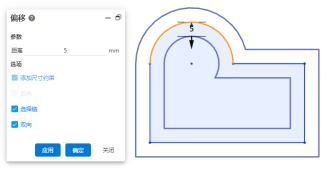

# 偏移圆添加约束
偏移圆/圆弧后添加约束和偏移距离尺寸。
删除约束可以取消两个圆之间的偏移效果。
修改偏移距离尺寸数值可更改偏移距离。
使用“尺寸约束”命令可以在同心圆之间添加偏移尺寸。
# 草图库

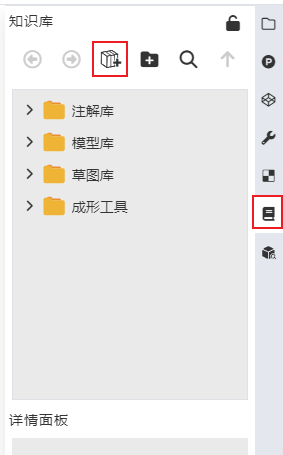

零件中的2D草图可以保存到知识库中，以便后续快速调用，提升设计效率。
# 添加到库
方式一：
1）在特征列表中选择草图右键，点击【添加到知识库】。
2）在“添加到知识库”对话框中设置名称和存储位置。
3）单击确定完成添加。
方式二：
1）打开知识库，点击添加到库。
2）在特征列表或视口中拾取草图。
3）在“添加到知识库”对话框中设置名称和存储位置。
4）单击确定完成添加。
注1：草图入库后，草图内部的约束关系仍保留，与外部的约束自动删除。如：线水平约束保留，线与外部线等长约束删除。
注2：入库的草图与源草图断开关联，源草图所做的任何修改都不影响库中的草图。
# 调用草图
方式一：
1）在草图库详情面板中，选择草图，右键点击【插入】按钮。
2）在“定位草图”对话框中设置草图位置，单击确定进入草图。
3）在草图中显示预览，根据预览选择要放置的位置单击鼠标左键。
4）可以在不同位置单击左键生成多个相同元素。
5）退出草图。
方式二：
1）在文档中从知识库中选择草图，拖拽至视口中松开鼠标左键。
2）在“定位草图”对话框中设置草图位置，单击确定进入草图。
3）在草图中显示预览，根据预览选择要放置的位置单击鼠标左键。
4）可以在不同位置单击左键生成多个相同元素。
5）退出草图。
方式三：
1）创建并进入一个草图。
2）在文档中从知识库中选择草图，右键点击【插入】按钮，或拖拽至视口中松开鼠标左键。
3）在草图中显示预览，根据预览选择要放置的位置单击鼠标左键。
4）可以在不同位置单击左键生成多个相同元素。
5）退出草图。
# 管理草图
在草图库中右键要管理的草图，可以进行“删除、重命名、编辑”。
# 特征
# 拉伸凸台/切除

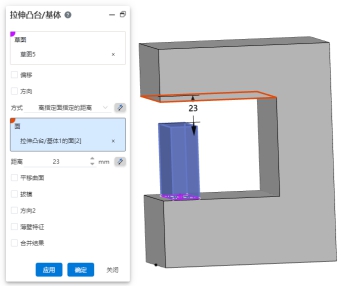

# 到离指定面的距离
拉伸方式可选择【离指定面指定的距离】，需要与某个面保持一定间隙或过盈时可使用此选项。
对话框控件说明：
方式：可选择“离指定面指定的距离”，单击后面反向按钮改变拉伸方向。
面：选择指定面。
距离：设置偏移距离，支持输入的范围[0.001,10000000]，支持变量、方程式。单击后面反向按钮修改偏移方向。
平移曲面：勾选时为平移曲面效果，不勾选时为等距曲面效果。
其他参数：与其他拉伸方式一致。
# 成形到一点

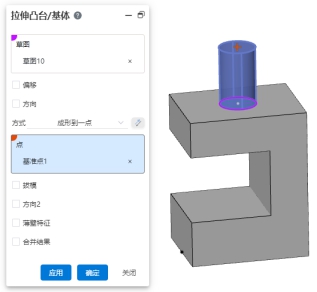

拉伸方式可选择【成形到一点】。当需要拉伸到的位置处没有曲面，而无法选择指定深度时可使用此选项。
对话框控件说明：
方式：可选择“成形到一点”。
点：指定要成形到的点。可拾取草图点、草图线端点、草图线中点、圆心点、实体顶点、边线中点、原点、坐标原点、基准点。草图和实体的直线、曲线、圆弧线等不封闭（有端点）的线，拾取线时取离拾取位置最近的中点或端点。
其他参数：与其他拉伸方式一致。

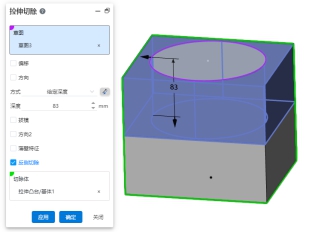

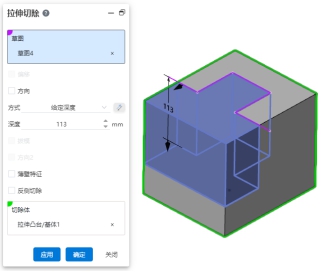

# 反侧切除
拉伸切除支持反侧切除功能。当无法通过开环轮廓切除实体或需要保留另一侧实体时可使用此选项，提升设计的效率。
- 封闭轮廓：默认切除轮廓内部分，勾选“反侧切除”时切除轮廓外部分，轮廓外的作用范围无限大。
- 开环轮廓：选择绘制在实体面上的开环轮廓时，若轮廓将所选切除体分成两部分，可以不使用“薄壁特征”，直接切除其中一侧，勾选“反侧切除”则切除另一侧。
注1：选择未绘制在实体面上的开环轮廓时无法使用反侧切除功能。
注2：勾选“薄壁特征”时，无法使用“反侧切除”选项。
# 孔
# 切除螺纹显示装饰螺纹线

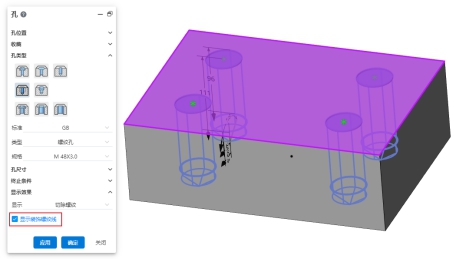

切除螺纹选项时，可以显示装饰螺纹线，以便在工程图中通过螺纹线标注。
# 记录上一次设置的参数
每次打开孔命令时，默认显示上一次使用的参数，避免重复设置参数。

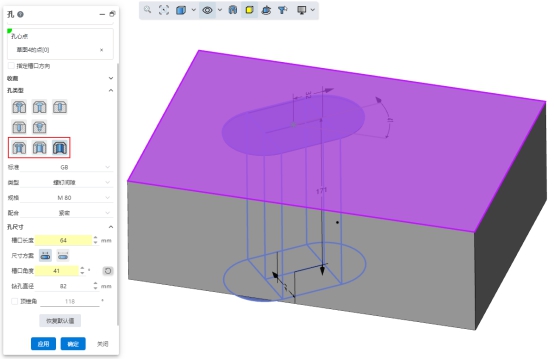

# 创建槽口
孔类型增加槽口,可创建“沉头孔槽口、埋头孔槽口、直孔槽口”。
对话框控件说明：
指定槽口方向：槽口方向默认与文档绝对坐标系对齐，您可以勾选此项来指定其他槽口方向。
孔类型：可选择“沉头孔槽口、埋头孔槽口、直孔槽口”类型。
槽口长度：设置槽口长度，可通过尺寸方案选择该长度所示的范围。
槽口角度：使槽口在默认方向的基础上旋转设置的角度，可单击后面按钮反向旋转。
其他参数：与对应的圆孔参数一致，例如“沉头孔槽口”与“沉头孔”参数一致。
# 增加终止条件类型和选项
- 给定深度：生成顶锥角时，可设置深度是否包含孔底部的顶锥角。
成形到面：参考拉伸切除方式，选择一个面，孔在此面处终止。
支持平面/曲面，可选基准面或实体曲面的表面。
可选择与所选面相切或穿过所选面。
以相切为例：若选择包含顶锥角，则孔的顶端与面相切；若选择不包含顶锥角，则孔的肩线与面相切。
到离指定面指定的距离：选择一个面，设置成形到此面的距离。
可选择指定“肩线、顶端”到此面的距离。
可输入范围[-0.1，1e7]，负数表示穿过所选面，整数表示不穿过所选面距离所选面保持一定距离。
# 图标样式显示孔类型
现在孔类型以图标样式显示，便于直观的找到所需类型。
# 孔特征显示直径
特征面板中孔特征的名称后显示直径，便于通过直径快速区分孔。
# 变换

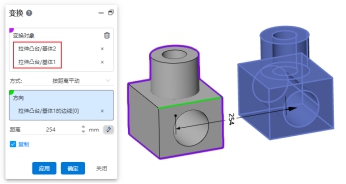

# 支持选择多个实体
支持选择多个实体，可以一次性变换同一零件的所有组成实体。
注：多选实体/曲面，每个实体/曲面分别变换，而不是所有实体/曲面合并为一个整体。

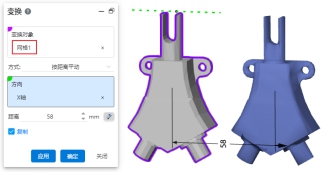

# 支持选择网格
支持选择网格，可以处理网格类型几何体。
# 基准面

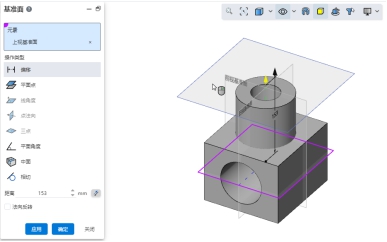

# 快速创建
增加快速创建基准面，以便快速创建偏移基准面。
创建方式一：
1） 在零件或装配中，按住Ctrl键，同时鼠标在视口中左键单击任意基准面。
2） 弹出创建基准面对话框，且自动填充单击的基准面。
3） 根据需要在对话框中修改参数。
4） 单击确定或应用，完成创建。
创建方式二：
1） 在零件或装配中，按住Ctrl键，同时鼠标在视口中左键拖拽任意基准面。
2） 弹出创建基准面对话框，且基准面预览随鼠标移动。
3） 拖拽至所需位置处松开鼠标左键。
4） 根据需要在对话框中修改参数。
5） 单击确定或应用，完成创建。
注：方式二在弹出基准面对话框后即可松开Ctrl键。

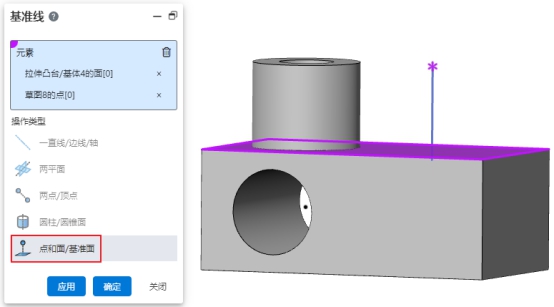

# 基准线
基准线增加操作类型【点和面/基准面】，以通过指定点快速创建面法线。
需要拾取的元素：一个点和一个面。
点：草图点、草图线端点、实体顶点或中点、基准点、原点。
面：平面、曲面、基准面。
效果：生成通过点且垂直于面的基准线。
# 父子关系
可以显示所选特征、草图、基准面、曲线和曲面的父子关系。用于在父子关系复杂时，快速定位关联特征。
使用方法：在视口或特征列表中选择一个元素后右键，点击【父子关系】即可在视口中显示该特征的父子关系表。
说明：
父特征：显示所选项依赖的特征，如草图的绘制面、拉伸的草图等。
子特征：在所选项后创建并依赖所选项的特征
按照创建顺序显示子特征，与特征列表中的先后顺序一致
如拉伸是草图的子特征，在拉伸体上创建孔，孔为拉伸的子特征
左键单击列表中的项或鼠标放在项上，视口对应的元素高亮显示；左键双击列表中的项，打开该项的父子关系。
在表中选择项右键与正常右键功能一致。
注：实体、曲面、曲线列表中右键，显示的为对应特征的父子关系

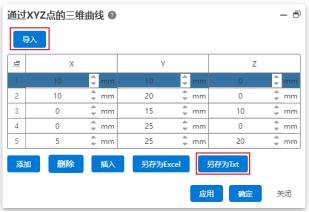

# 通过XYZ点的三维曲线
通过XYZ点的三维曲线功能导入、导出的文件与SOLIDWORKS通用。
通过XYZ点的三维曲线功能另存为txt的文件，支持使用SOLIDWORKS通过XYZ点的三维曲线功能正确读取。
通过XYZ点的三维曲线功能支持正确读取SOLIDWORKS通过XYZ点的三维曲线导出的数据文件。
# 涡状线

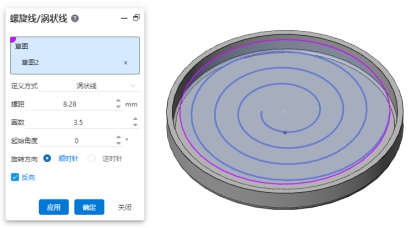

【螺旋线/涡状线】（原【螺旋曲线】）命令支持创建涡状线。
使用方式：
1） 单击【螺旋线/涡状线】命令。
2） 选择或绘制仅包含一个圆的草图。
3） 定义方式选择“涡状线”。
4） 根据需要设置螺距、起始角度等参数
5） 单击应用或确定按钮，完成涡状线。
对话框控件说明：
草图：拾取仅包含一个圆的草图，或拾取平面绘制一个仅包含一个圆的草图。
定义方式：选择涡状线即可创建涡状线。
螺距：设置涡状线的螺距。
圈数：设置涡状线的圈数。
起始角度：设置涡状线起始点的旋转角度。
旋转方向：设置涡状线的旋转方向。
反向：勾选使涡状线切换向圆外、圆内旋转。
# 装配
# 配合

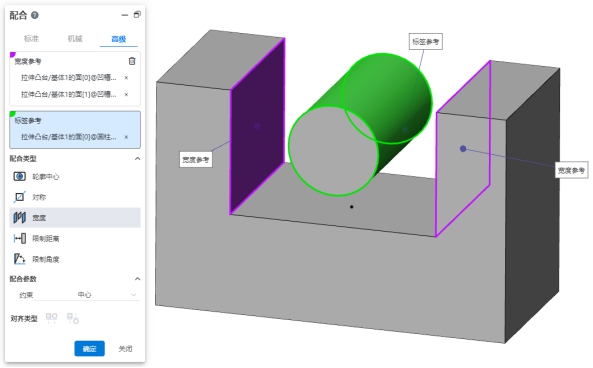

# 宽度配合
新增【宽度】配合类型，方便将零部件约束在两个平面之间。
宽度参考：拾取两个平行或非平行的面。
标签参考：选择两个平行或非平行的面，或者一个圆柱面。
约束：选择约束类型，可选“中心、自由、百分比、尺寸”
中心：标签与宽度参考中心位置重合。
自由：不限制标签在宽度参考中的位置，可以在宽度参考范围内移动/旋转。
百分比：按百分比限制标签在宽度参考的位置。
尺寸：按尺寸限制标签在宽度参考的位置。
宽度参考和标签参考的不同组合，支持的约束类型也有不同：
| 组合 | 宽度参考选择项 | 标签参考选择项 | 支持的约束 |
| 1 | 两个平行的面 | 两个平行的面 | 中心、自由、百分比、尺寸 |
| 2 | 两个平行的面 | 两个非平行的面 | 中心 |
| 3 | 两个平行的面 | 圆柱面 | 中心、自由、百分比、尺寸 |
| 4 | 两个非平行的面 | 两个平行的面 | 中心 |
| 5 | 两个非平行的面 | 两个非平行的面 | 中心、自由、百分比、尺寸 |
| 6 | 两个非平行的面 | 圆柱面 | 中心 |
| 7 | 组合1/3/5中，宽度参考距离（或角度）小于等于标签参考距离（或角度、圆柱直径） | 中心 | |
配合效果：
中心：标签参考两平面的中面、圆柱面的轴与宽度参考的中面添加重合效果
自由：标签参考的元素位于宽度参考范围内任意位置，且标签零件在宽度参考范围内移动/旋转，移动/旋转至元素重合或相切的位置时停止（效果与限制距离/角度相似）
比例：与机械配合中槽口比例约束相似
尺寸：组合1、3显示距离值，组合5显示角度值，标签参考位于尺寸规定值处
# 铰链配合

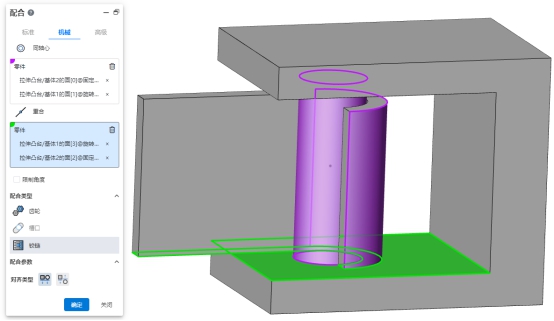

新增【铰链】配合类型，方便约束门的铰链等部件。
同轴心零件元素：拾取要添加同轴心的零件元素。
重合零件元素：拾取与同轴心相同零件的元素添加重合配合。

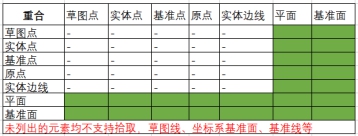

下图绿色范围表示支持拾取的元素类型组合
只能拾取和同轴心相同零件的元素
限制角度：勾选此项，选择分别属于两个零件的平面，在配合参数中设置两个面可相对旋转的角度范围。
下图绿色范围表示支持拾取的元素类型组合
只能拾取和同轴心相同零件的元素
对齐类型：同向或反向，仅在同轴和重合都选择后按钮可用。
约束效果：勾选限制角度时零件变为完全约束状态，但仍支持在角度范围内转动；不勾选时效果等同于添加了同轴和重合约束。
# 距离配合优化

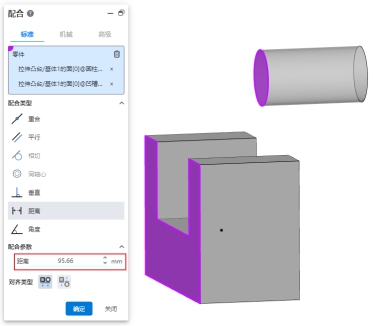

拾取两个配合元素，选择“距离、限制距离”配合时，默认距离值显示为两个元素的当前距离，而不再显示为默认值。避免使用距离配合模型位置相对原始位置偏移过多的问题。
注：必须先选择配合元素，再修改配合类型为“距离、限制距离”，此功能才能正确生效。
# 多选固定
支持拾取多个零部件同时添加固定。提高固定一组零部件的操作效率。

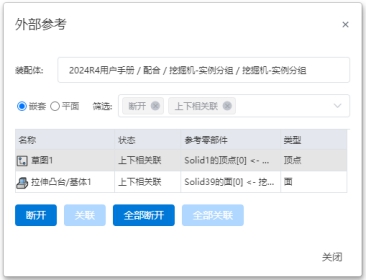

# 外部参考
在文档中右键使用【外部参考】功能，列举文档中包含外部参考的特征、零件、子装配或装配体中的所有零部件或特征，并可进行相关的操作。直观查看文档存在哪些外部参考。
- 零件或装配文档中，包含外部参考时，在列表中右键（单选）不同的选项均可显示【外部参考】
右键装配体：显示该装配中所有包含外部参考的子装配、子零件、特征及详细信息
右键子装配：显示该子装配内所有包含外部参考的子装配、子零件、特征及详细信息
右键零件（装配下的零件或零件文档中的零件名称）：显示该零件下所有包含外部参考的特征及详细信息
右键特征：显示该特征外部参考的信息
- 对话框说明
| 名称 | 规则 |
|---|---|
| 装配体 | 若选择装配右键，则显示装配名称和路径（所在项目、文件夹）；若右键的是零件，则显示该零件外部参考所属装配的名称和路径 |
| 嵌套/平面 | 选择表格中显示样式，默认嵌套- 嵌套：特征和零部件有缩进效果，且可以展开/折叠零部件- 平面：特征和零部件平铺显示两种方式都会去重显示。如零件A同时存在于装配B和C中，则按照顺序在B中显示一次后，C中不再显示A。 |
| 筛选 | 根据选择的状态筛选显示的内容，实时筛选 |
| 表格 | 点击任意一项选中该行，零部件或类型元素在视口中显示选中状态，只能选择一行无法多选 |
| 名称、状态、参考的实体、类型 | 显示特征或零部件名称、外部参考的状态、参考的零部件及类型 |
| 断开 | 断开所选项的外部参考 |
| 关联 | 关联所选项的外部参考 |
| 全部断开 | 断开所有外部参考 |
| 全部关联 | 关联所有外部参考 |
| 关闭 | 关闭对话框并保存所有的操作 |
- 参考状态说明
| 参考状态 | 说明 |
|---|---|
| 断开 | 参考断开且不会自动更新断开的参考可以重新关联 |
| 上下相关联 | 正常状态下创建的外部参考默认为此状态，特征保持最新状态，参考元素变更时特征会同步更新。 |
# 断开外部参考
断开：将选中的外部参考特征变为断开状态，断开后现有的外部参考不会更新且无法恢复。
无外部参考模式：装配中进入编辑零部件状态后，可以在命令栏中单击“无外部参考”命令进入（退出）“无外部参考”模式。
在此模式中，创建含有外部参考的特征，其参考关系为断开
在此模式中，每次创建含有外部参考的特征，都弹出提示“当前处于无外部参考模式，参考关系将被断开”
可以随时进入和退出“无外部参考”模式，进入和退出操作不影响已经创建的特征。如：在“无外部参考”模式中创建特征A，其参考状态为断开；退出“无外部参考”模式，特征A的参考状态保持断开状态
含有外部参考的特征名和文档名后显示特殊符号以展示参考状态
- 符号和对应状态说明
| 说明 | 特殊符号 |
|---|---|
| 含有外部参考的草图/特征/零部件 | -> |
| 含有断开的外部参考的草图/特征/零部件 | ->x |
| 同时含有断开的外部参考的草图/特征/零部件 | ->*x |
- 若一个特征的草图中含有外部参考，则在中括号内显示其草图的特殊符号。如“->*{->*x}”，代表此特征含有被锁定的外部参考，且其草图同时含有断开、锁定的外部参考。
# 查看配合

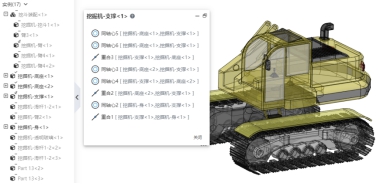

在装配文档中，选择一个或多个元素可显示配合列表，并可编辑配合。方便直观查看元素存在哪些配合。
使用方式：
1） 在视口或实例列表选择一个或多个零部件、基准、原点等可参与配合的元素。
2） 右键单击【查看配合】功能。
3） 点击后显示所选元素的配合列表，视口中零部件显示状态发生变化。
零部件显示状态：
零部件有配合时：文档中已有的顶级实例全部自动打开透明功能（实例右键中的透明功能）；未包含的零部件则自动隐藏
在打开配合列表前已经隐藏的零部件，包含时自动变为显示且透明状态，不包含时保持隐藏
零部件没有配合时：所有零部件自动打开透明功能，不再有隐藏的零部件
配合列表操作：鼠标左键点击列表中的一个配合，对应的元素在视口中高亮显示；右键点击显示【编辑】、【删除】功能，与在配合列表中右键的该两项功能效果一致。

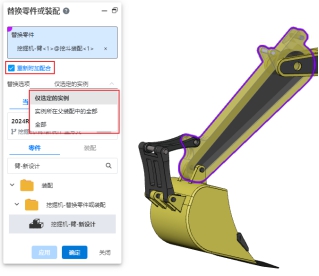

# 替换零件或装配
替换零件或装配时，可设置替换选项，支持给新零部件重新附加配合。
替换选项：用于设置多实例零部件的替换范围，可选“仅选定的实例、实例所在父装配的全部、全部”。
仅选定的实例：只替换选择的实例。
实例所在父装配的全部：当前选择的实例所在的父装配中顶级的实例，如Part1在当前装配中插入两次，在子装配中插入一次，则只替换当前装配中的两个Part1。
全部：不分层级，当前装配中实例全部替换。
重新附加配合：勾选此项，单击确定后，弹出“重新附加配合”对话框，可以给替换后的零部件重新附加配合。
每个配合对应一个拾取框和选择删除，拾取框用于拾取配合元素，勾选删除则删除该配合
当不拾取元素时默认该配合的元素丢失，配合变红报错。

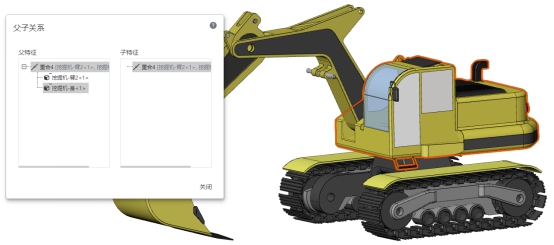

# 父子关系
在装配文档中新增父子关系功能，用于直观查看特定元素的关联元素。
使用方法：在视口或特征列表中选择一个零部件、配合或装配特征后右键，点击【父子关系】即可在视口中显示该特征的父子关系表。
- 拾取不同的项显示的父子关系如下表：
| 拾取的项 | 父特征 | 子特征 |
| 零部件（不分层级） | 选中零部件在实例列表中的名称 |
|
| 配合 | 配合的两个零件 | 配合 |
| 装配草图 | 1.草绘平面或草绘平面所属零件 2.草图中引用的外部元素，如图中草图2的线和零件3-1的线添加了约束 | 草图、使用该草图创建的特征 |
| 装配拉伸切除 | 草图、方向、切除体 | 拉伸切除特征 |
| 基准 | 创建基准时引用的元素或元素所属零部件 | 引用此基准创建的特征、配合 |
| 阵列、镜像 | 阵列的零部件方向或方向所在的零部件、草图 | 特征及生成的实例 |
# 实例分组
在装配文档中，可以将零部件、配合、特征等内容分组放置在文件夹中，实现分组管理。
使用方法：
1） 在视口或特征列表中选择要放置在同一分组的零部件、配合或装配特征后右键，点击【新建文件夹】。
2） 设置文件夹名称
3） 在空白处单击鼠标或按Enter键，完成文件夹创建。
注1：不同内容元素不能放在同一文件夹中。如仅能选择零部件，不能混合选择零部件和配合或特征。
注2：对于有先后顺序的父子特征，放入文件夹时必须保持先后顺序不变，否则将无法放入文件夹。
# 工程图
# 剖视图
优化螺纹线效果，在各类场景中可以按照GB标准正确绘制。
# 移出断面图
新增【移出断面图】命令，绘制移出断面图。在需要表示大模型的小部分管道等类似区域时，此视图比全剖视图更加简洁直观。
使用方式：
1） 单击【移出断面图】命令。
2） 在视口中拾取要生成断面区域两侧的边线。
3） 在两条边线之间移动鼠标，查看剖切线预览。
4） 若剖切线预览符合预期，单击左键生成断面图预览；若剖切线预览不符合预期，展开切割线放置选项，切换为“手动”，分别在两条边线上手动指定剖切线端点后生成断面图预览。
5） 移动断面图预览至所需位置，单击鼠标左键，完成放置。
关联视图：
支持从此类视图生成移出断面图： 模型视图、投影视图、剖视图、辅助视图、断开的剖视图。
支持从移出断面图生成此类视图： 局部视图、剪裁视图。
注： 移出断面图的视角方向与选择边线的顺序有关，生成后可选中视图在对话框中单击“反转方向”以改变视角。
# 模型视图
# 读取三维视图
模型视图支持读取三维中定义的视图。
使用方式：
1） 在三维模型中按空格键，单击命名视图按钮，创建自定义视角。
2） 在工程图中使用【模型视图】命令。
3） 在“自定义视角”区域选择三维模型中的视角。
说明：
自定义视角区域的视角名称前有模型图标的为三维模型中定义的视角，名称前没有图标的为工程图中定义的视角。
在工程图的模型视图对话框中无法删除三维中定义的视图。
# 第一、第三视角切换
支持切换“第一视角、第三视角”投影类型，以满足不同标准的要求。
修改默认视角方式：
1） 打开“系统设置-系统选项-显示”。
2） 在投影类型中选择“第一视角、第三视角”。
3） 修改默认视角不影响已生成的图纸，仅影响后续图纸。
修改个别图纸视角方式：
1） 在视图面板中右键图纸-属性。
2） 在投影类型中选择“第一视角、第三视角”。
3） 切换投影类型时，已生成的子视图将发生反向，保持与投影类型匹配。
# 旋转视图
新增【旋转视图】命令，用于将视图绕视图中心旋转至给定角度。
使用方式：
1） 单击前导视图工具栏的“旋转视图”按钮。
2） 在视口中单击要旋转的视图。
3） 通过对话框设置旋转角度或直接在视口中拖拽旋转，旋转操作即时生效。
4） 单击关闭按钮，结束旋转。
对话框控件说明：
视图角度： 显示和设置视图旋转角度。
相关视图反应新的方向： 勾选时，旋转视图的子视图按照新方向重新生成；不勾选时，子视图仍按照该视图不旋转的样式生成。子视图包括已有的和之后新生成的。无论是否勾选，都不影响旋转视图的父视图。
随视图旋转中心符号线： 勾选时，中心符号线随视图旋转；不勾选时，中心符号线保持原方向不变。
显示旋转角度： 旋转角度可显示在“辅助视图、剖面视图”的标号中，可通过系统设置-文档属性-视图设置各类型视图标号中是否包含旋转角度。未旋转的视图不显示旋转角度。
注： 局部视图不可旋转。
# 装饰螺纹线
装饰螺纹线进行了多项优化，保证在特定场景下投影或标注结果符合要求。
- 投影为直线时支持标注外径。如下图箭头所示的代表外径的直线可以使用智能尺寸标注螺纹规格。
- 后视图支持标注。如下图所示方向投影或剖切后生成的螺纹线可以使用智能尺寸标注螺纹规格。
- 有效螺纹的终止界线和螺纹线的起始位置优化，以满足绘图标准。
# 尺寸标注
# 自动尺寸标注
支持自动标注尺寸。该功能可以自动生成大部分尺寸，然后手动调整和补充后即可完成标注。
使用方式：
1） 在智能尺寸命令下拉框中单击【自动尺寸标注】。
2） 在视口中选择要标注的视图，根据需要可以指定元素或标注视图中所有元素。
3） 指定尺寸原点，或分别指定水平和数值尺寸起始点。
4） 设置尺寸模式和放置位置。
5） 单击确定，完成标注。
对话框控件说明：
要标注尺寸的元素： 可以选择“视图中的所有元素、指定元素”。
模式： 分别为水平/竖直尺寸选择尺寸标注模式，可选“链、基准、尺寸链”。
水平/竖直起始点： 分别为水平/竖直尺寸选择起始点，可拾取点、圆或与尺寸方向垂直的直线。
水平/竖直尺寸放置： 分别为水平/竖直尺寸选择放置在视图哪一侧。
原点： 选择此项，同时作为水平/竖直尺寸的起始点。可拾取点、圆。
# 最大最小尺寸标注
标注圆/圆弧时可选最大最小尺寸。
使用方式：
1） 单击【智能尺寸】命令。
2） 标注圆或圆弧与其他元素之间的距离。
3） 对话框切换至“引线”Tab页，修改圆弧条件。
# 尺寸边界线优化
# 虚拟交点
在属于同一视图/图纸的元素之间添加虚拟交点，支持工程图内绘制的草图和模型中投影的线。
使用方式：
1） 单击“绘制点”下拉框的“虚拟交点”命令。
2） 选择属于同一视图/图纸的两条线。
3） 单击确定或应用按钮，生成虚拟交点。
其他细节同草图-虚拟交点。
# 记录上次的位置
尺寸、粗糙度、形位公差等注解支持记录上次的设置，后续使用命令时不需要反复设置相同参数。
例如形位公差功能，设置形位公差的参数后，再次打开此命令时将自动填充上次使用的参数，可以直接使用或在此基础上修改。
# 孔标注
- 可识别并自动标注同一孔特征生成的孔数量。
注： 只有通过同一孔特征一次性生成的孔会被自动识别数量，删除文本框中的<NUM_INST>并输入数字可修改为自定义数量。
- 贯穿螺纹不显示螺纹深度。
注： 只有深度选择完全贯穿方式才能正确识别。
# 注释
- 支持设置旋转角度。修改对话框中的数值，注释文本在视口中进行旋转。
- 引线类型增加“多折线”。选择此项，在视口中单击绘制折线状引线，双击左键结束引线。
# 表面粗糙度
优化表面粗糙度默认朝向。标注在尺寸边界线上的表面粗糙度，可以选择标注在尺寸边界线哪一侧。
已生成的表面粗糙度提供快速调整方向的选项。
竖直： 表面粗糙度竖直朝上。
水平： 表面粗糙度水平朝左。
垂直： 表面粗糙度垂直于所在元素。此项仅在无引线，且表面粗糙度依附在其他元素上时可用。
垂直（反转）： 表面粗糙度垂直于所在元素并反转。此项仅在无引线，且表面粗糙度依附在其他元素上时可用。
# 形位公差
# 与尺寸标注合并
形位公差可以吸附在尺寸标注上，与尺寸标注合并。
创建合并样式形位公差：
1） 创建尺寸标注。
2） 创建形位公差尺寸时，将鼠标放置在尺寸数值上，当尺寸标注高亮时单击鼠标左键。
3） 生成与尺寸标注合并的形位公差。
合并已有形位公差：
1） 创建尺寸标注。
2） 拖拽形位公差至尺寸标注上，当尺寸标注高亮时松开鼠标。
3） 完成合并。
取消合并：
1） 选择要取消合并的形位公差。
2） 拖拽形位公差左上角的点，拖拽至空白处。
3） 取消合并。
# 自动添加指引线
形位公差标注在直线上，沿直线向外拖拽箭头处点状控标，当箭头超出直线时，自动添加指引延长线。
# 自动捕捉水平与竖直
创建或编辑形位公差标注位置时，当引线与标注元素接近垂直时有捕捉效果。
# 自动零件序号
支持设置零部件序号顺序，以便的生成符合预期的序号。支持“依照装配体顺序、按序排列、不更改项目号”三种选项。
依照装配体顺序： 按照装配体中零部件的顺序进行排序。选择此项时还可选择“依照子装配体顺序”，使子装配体中的零部件也按顺序排列。
按序排列： 以固定方向按照零件序号所在位置依次排序：
勾选反向按钮可以反向排序。
默认第一个零部件为零部件序号位于最左上角的零部件，单击“选取第一项”按钮，可以在视口中单击指定一个零部件。
项目号可设置“起始于、增量”。
起始于：第一个零部件的序号，仅能设置正整数。
增量：零部件序号之间的增量，仅能设置正整数。
材料明细表选择“缩进-简单编号/详细编号”时不可使用“按序排列”。
不更改项目号： 选择此项，则固定当前各零部件的项目号，禁止用户选择“依照装配体顺序、按序排列”。且拖拽改变材料明细表中行的顺序时，保持项目号不变。
注： 必须存在材料明细表时才能使用上述功能。
# 拖拽切换关联元素
标注在元素上的注解，可以拖拽切换标注的元素。
该功能对零件序号、基准、形位公差、基准目标、位置标签、注释、表面粗糙度、焊接符号生效。
对于有引线的标注，引线箭头所在的元素为关联元素。拖拽引线箭头位置可切换关联元素，拖拽整体不影响关联元素。
# 注释一对多
带有引线的注解命令，可以添加引出线，实现一个符号指向多个元素。
添加方式1： 选中标注，按住Ctrl，拖拽箭头，生成一个新的引出线。
添加方式2： 在视口的引线上右键，单击添加分支，在引线单击位置处产生一个转折点，以该转折点为起点引出分支引线并开始绘制，绘制方式类似绘制草图折线。
绘制时，单击空白处，生成一个转折点并继续绘制下一段引线。
绘制时，单击模型面、模型边线或草图线，自动结束绘制。
绘制时，双击空白处，手动结束绘制。
绘制时，按Esc键，取消绘制，清除本次已经绘制的引线。
删除方式： 右键分支的引线，选择“删除分支”，删除该分支。不能删除全部分支，至少保留一条分支。
修改箭头样式： 选中标注后右键箭头的控标，在弹出的选项卡中设置其样式。
添加转折点： 在视口的引线上右键，单击添加转折点，可以在引线上生成一个转折点，但不添加分支。选中标注时，引线上的所有转折点（包括单独添加的转折点和分支处的转折点）高亮，可拖拽修改引线长度和形状。拖拽一个转折点，其他转折点位置不变。
支持此功能的命令： 注释、表面粗糙度、焊接符号、零件序号、形位公差。
# 箭头样式
箭头样式新增“无箭头”样式，可以创建没有箭头的引线。
# 区域剖面线/填充
新增【区域剖面线/填充】命令，支持自定义填充模型平面区域。
添加方式：
1） 单击【区域剖面线/填充】命令。
2） 在视口中选择要填充的模型面。
3） 在对话框中选择填充的图案。
4） 单击确定，完成填充。
修改方式：
1） 在视口中选择要修改的图案。
2） 在弹出的对话框中修改参数。
3） 单击确定，完成修改。
删除方式：
1） 在视口中选择要删除的图案。
2） 按Delete键，完成删除。
对话框控件说明：
剖面线、单色、无：选择填充图案的类型
样式、比例、角度：选择剖面线类型时，设置剖面线具体图案。
选择模型面：选择要填充的面。
线宽： 设置图案线宽，勾选默认则使用默认线宽。
颜色： 设置图案颜色，勾选默认则使用默认颜色。
图层： 设置剖面线所属图层。
注： 仅能填充在三维中为平面的面。
# 局部视图
局部视图父视图上的标识支持拖拽调整位置。
# 材料明细表
支持修改零部件顺序，影响序号。
- 拖拽修改顺序： 通过上下拖拽表格左侧代表行的标号，可以改变零部件在材料明细表中的顺序。
- 不支持多选行后同时拖拽。
- 对于“缩进”类型的表格，仅能在同级零部件中拖拽改变顺序，不能改变零部件所属层级。拖拽父级零部件时，子级零部件随之改变顺序。
- 通过对话框选项修改顺序：
- 依照装配体顺序： 勾选此项，不允许拖拽修改顺序；并且使材料明细表的顶级零部件按照其在装配体中的顺序重新排序，不改变子装配体中零部件的顺序。
- 依照子装配体顺序： 仅当勾选“按装配体排序”时此项可用。勾选此项，使材料明细表子装配体中零部件的顺序按其在装配体中的顺序重新排序。
- 相关功能：
- 起始于、增量： 可设置零部件的起始编号和增量。仅能输入正整数。
- 不更改项目号： 勾选此项，通过拖拽或对话框选项导致零部件在材料明细表中重新排序时，仅更改顺序不影响序号。
# 草图显隐
支持一键显隐零部件中的草图。
在前导视图工具栏的显隐工具中使用“2D草图、3D草图”选项，控制零部件中的2D草图和3D草图的显隐状态。当图标高亮时，显示视图中处于显示状态的草图；图标不高亮时，隐藏所有草图。此功能不影响工程图视图中零部件草图本身的显隐状态。
在视图/特征面板中零部件的草图上右键，增加“显示全部草图/隐藏全部草图”选项，单击后显示/隐藏该视图的全部零部件草图。此功能影响工程图视图中零部件每个草图本身的显隐状态。
工程图中草图显隐操作仅影响工程图视图中零部件草图的显隐，不影响零部件源文档的草图显隐状态。
# 图层
支持创建、管理、删除图层。通过图层批量管理视图、标注等元素的显隐、颜色、线型等参数。
图层操作：
新建图层： 单击注解模块的【图层管理器】命令。单击新建按钮，设置图层名称和参数后，在空白处单击，完成新建。
删除图层： 单击注解模块的【图层管理器】命令。选择要删除的图层，单击删除，弹出确认对话框进行确认后删除。不允许删除当前正在使用的图层。
管理图层： 单击注解模块的【图层管理器】命令。单击要修改的图层参数，即可进行更改。
激活图层： 单击注解模块的【图层管理器】命令。在激活图层下拉菜单选择一种图层，所选图层为新增元素的默认图层，可选“无、跟随文档属性、图层1、2、3…”。
- 无： 新增元素属于空图层。
- 跟随文档属性： 新增元素属于该元素对应的系统设置-文档属性中设置的默认图层。若该元素没有对应的系统设置界面，或文档属性中的默认图层为无，则新增元素不属于任何图层。
- 图层123…： 新增元素属于此处所选的图层，应显示图层名称。
修改元素所属图层： 单击注解模块的【图层管理器】命令。在视口中选择要修改的元素，在对话框中选择目标图层，单击移动按钮。
图层的参数和作用
| 参数 | 作用 | 备注 |
|---|---|---|
| 名称 | 区分图层 | 不允许重名 |
| 说明 | 根据需要添加图层的说明信息 | |
| 显隐 | 控制属于该图层的元素显隐状态 | |
| 打印 | 控制属于该图层的元素是否打印 | 隐藏的图层强制不打印 |
| 颜色 | 控制属于该图层的元素的颜色 | |
| 线型 | 控制属于该图层的元素的线型 | |
| 线宽 | 控制属于该图层的元素的线宽 |
:::
- 图层可控制的元素，以及控制这些元素的什么参数。
| 元素 | 控制参数 |
|---|---|
| 草图非构造线 | 显隐、打印、颜色、线型、线宽 |
| 草图构造线 | 显隐、打印、颜色 |
| 尺寸标注 | 显隐、打印、颜色 |
| 注释、零件序号、表面粗糙度、焊接符号、形位公差、基准、基准目标、修订云、修订符号、中心符号线、中心线等注解元素 | 显隐、打印、颜色 |
| 剖面线 | 显隐、打印、颜色、线宽 |
| 剖面线 | 显隐、打印、颜色 |
注：
| |
- 草图颜色： 工程图中草图有两种颜色状态，“显示草图约束状态颜色，显示草图所属图层的颜色”。通过前导视图工具栏的“显示约束状态颜色”按钮进行切换。
- 工程图导出DWG、DXF： 可以选择是否导出隐藏的图层。无图层元素自动导出至“图层0”。
# 单元素显隐
支持隐藏工程图中的单个元素。
隐藏方式：
1） 在视口中右键要隐藏的元素。
2） 单击“隐藏”，完成隐藏。
显示方式：
1） 单击前导视图工具栏的“显示隐藏注解”按钮，进入“显示隐藏注解”状态。
2） 隐藏的元素以浅灰色显示，鼠标单击使其切换为显示状态，再次单击切换为隐藏状态。
3） 按Esc键退出“显示隐藏注解”状态，结束操作。
支持隐藏的元素：
视图。
尺寸： 包含角度、长度、倒角、尺寸链、孔标注等各种尺寸。
注解： 注释、零件序号、成组的零件序号、表面粗糙度、焊接符号、形位公差、基准、基准目标、中心符号线、中心线、修订符号、修订云、表格（只能整体隐藏）。
隐藏元素存在驱动作用并参与查重：
驱动作用示例： 如草图上已存在隐藏尺寸，添加其他尺寸或约束时，隐藏尺寸仍会参与计算并可能导致过约束。
参与查重示例： 将修订表隐藏后，不能再添加修订表。
# 视图关联
删除视图时，保留其投影视图类型的子视图。
# 评估工具
# 测量
# 测量设置
在测量对话框中增加【设置】选项，满足不同型号产品的测量要求。
注：精度水准为测量精度，精度越高测量速度越慢。
# 显示XYZ尺寸
在测量对话框中勾选【显示XYZ尺寸】选项，在视口中显示元素之间的dX、dY、dZ的测量值。可用于在设备安装时，检测各方向的尺寸。
# 快速测量
在视口右下角显示选中元素的测量结果，便于实时查看所选元素的基本信息。
- 拾取一个元素时显示的测量结果
| 拾取的元素 | 显示的测量结果 |
| 点（草图点、实体点、原点、基准点、质心） | 坐标值 |
| 直线（草图线、实体边线） | 线的长度 |
| 圆 | 直径、圆心坐标 |
| 曲线 | 弧长 |
| 圆柱面 | 直径 |
| 圆弧面 | 半径 |
| 除上述元素以外的元素 | 不显示任何信息 |
- 通过Ctrl选择两个元素，显示的测量结果
| 拾取的元素 | 显示的信息 |
| 点--点、圆、圆弧线、曲线、圆柱面 直线--圆柱面、圆弧面 | 距离、dX、dY、dZ |
| 点-直线 | 垂直距离 |
| 两直线 | 非平行：角度 平行：垂直距离、总长度 |
| 直线--圆、圆弧线、曲线 圆--圆、圆弧线、曲线 圆弧--圆弧线、曲线 曲线-曲线 | 距离、dX、dY、dZ、总长度 |
| 圆/圆弧/曲线--圆柱面、圆弧面 | 距离、dX、dY、dZ |
| 圆弧面、圆柱面 | 距离、dX、dY、dZ、总面积 |
| 两平面 | 非平行：角度 平行：垂直距离 |
- 拾取3个及以上的元素时不显示信息
# 测量网格
网格模型支持测量功能拾取，支持点、线、面、数量等测量计算。
拾取三角面片顶点，测量显示点的空间坐标，两个顶点显示距离。
拾取三角面片边线，测量边线长度，两个边线显示角度、距离、总长度。
拾取三角面片，测量面积、周长，两个分面显示角度、总面积。
拾取网格体，测量三角面片数量和定点数量。支持在视口中和特征树中拾取网格体。在视口中，鼠标放在三角面片短暂停留后显示三个点，单击弹出快速拾取对话框，显示单个三角面片和三角面片的网格体。
# 显示三角面片和顶点数量
您可以快速查看网格三角面片和顶点的数量。
操作方式：点击网格体，鼠标放在网格体上停留0.8秒，弹出信息框，显示三角面片数量和顶点数量，支持拾取多个网格体显示。
# 厚度分析
零件文档中新增【厚度分析】命令。可以识别零件的薄厚区域，确定零件的不同厚度，协助设计师评估产品结构。
使用方式：
1） 单击评估模块的【厚度分析】命令。
2） 设置目标厚度和其他参数。
3） 根据需要选择要分析的实体。
4） 单击计算，等待计算完成后查看结果。
5） 单击关闭，结束。
对话框元素说明：
目标厚度：输入目标厚度值，将以此值作为分析的标准。
显示薄区：在视口中显示低于目标厚度的区域。
显示厚区：显示小于及大于特定厚度范围的区域，和显示薄区为互斥项，二者必选一。
厚区限制：仅选择显示厚区时显示此项，输入厚度的最大值以计算不在范围内的区域。
将边角做厚度为零处理：勾选后计算时不会将零件的边角视为薄弱，而是作为一致的厚度处理。
目标厚度颜色：该颜色为满足厚度目标区域显示的颜色。
厚度比例：可选择以连续或离散方式显示颜色。
显示色卡：勾选时在对话框右侧显示厚度比例的色卡。厚度比例选择离散时可以在色卡中设置离散数值个数。
全色范围：产品提供默认的渐变范围色，取消勾选此项可以自定义颜色。
最小厚度颜色：仅取消全色范围时显示该项，与目标颜色共同控制区域显示的颜色。
保持透明度：当选择的实体设置了透明外观时此选择项生效。
待分析的实体：仅零件中有2个及以上的实体时才显示该选项，指定实体后才能进行厚度分析计算。
局部分析的面：此项为选填项，可拾取同一实体上的多个面。可指定实体的面进行分析。不拾取面时默认计算整个实体，拾取时只计算拾取的面
分辨率：分辨率越高面片化越小，得到的结果越精确，但同时计算的时间也会变长。低：包围盒的最大值/503。中：包围盒的最大值/502。高：包围盒的最大值/50。
面片化：拾取面片后以选择的分辨率显示数值，也可输入数值。支持输入的范围：[0.5，包围盒的最大值/50*3]。
注：打开厚度分析后零件中的曲线、曲面自动变为隐藏状态，关闭功能后恢复显示。
# 斑马条纹
零件文档中新增【斑马条纹】命令。用于识别和检查曲面中的细节，如面的连续性、是否存在瑕疵，进行曲面质量评估。
使用方式：
1） 单击评估模块的【斑马条纹】命令。
2） 设置斑马条纹参数。
3） 视口中实时显示斑马条纹。
4） 单击关闭，斑马条纹保持显示状态。
5） 再次单击评估模块的【斑马条纹】命令，斑马条纹消失，结束。
对话框元素说明：
条纹数量：显示斑马条纹的数量，数量越多显示越密。
条纹宽度：设置条纹的宽度。
条纹颜色：默认为白色，可修改为其他颜色，参考设置外观颜色。
背景颜色：默认为黑色，可修改为其他颜色。
水平/竖直条纹：二选一选项，斑马纹水平或竖直定位。
面的过渡类型与对应条纹效果：
| 接触 | 斑马条纹在边界不匹配 |
| 相切 | 斑马条纹在边界匹配，但在方向上有大变化 |
| 曲率连续 | 斑马条纹连续平稳的穿越边界 |
# 拔模分析
零件文档中新增【拔模分析】命令。用于直观地评估模型是否有足够的拔模角度，生产时是否可以从模具中脱落。
使用方式：
1） 单击评估模块的【拔模分析】命令。
2） 设置拔模方向和其他参数。
3） 视口中实时显示分析结果。
4） 单击确定，分析结果保持显示状态。
5） 再次单击评估模块的【拔模分析】命令，分析结果消失，结束。
对话框元素说明：
拔模方向：拾取一个平面或基准面作为拔模方向
拔模角度：支持输入的范围[0,89]，以此角度作为参考拔模角度，与模型中现有的角度进行对比。
反向：点击可反转拔模分析的方向。
以三重轴调整：勾选后在拔模方向面上显示一个三重轴，拖拽以调整拔模方向。
旋转角度：勾选以三重轴调整时显示，显示当前绕X/Y/Z轴旋转的角度，不能编辑。
面分类：勾选后对不同的面进行分类并设置不同的颜色，同时统计每种类型面的总数。
查找陡面：仅勾选面分类时显示该项。勾选后会根据拔模分析结果识别陡面，当曲面上有些点能满足拔模角度要求，而有些点不能满足时就会产生陡面。
逐渐过渡：不勾选面分类时才显示此选项。勾选后仅需要拔模的面以连续的渐变色来显示。
带拔模曲面：仅在分析曲面且勾选了面分类时才显示此选项。显示满足拔模准侧的曲面，当拔模在曲面的一个面上为正而另一个面上为负时，将不会添加到正拔模或负拔模，而是单独分类到该项。
正拔模：面的角度相对于拔模方向大于参考角度，满足该条件的面显示为此颜色。
需要拔模：面的角度小于负参考角度或大于正参考角度，满足该条件的面显示为此颜色。
负拔模：面的角度相对于拔模方向小于负参考角度，满足该条件的面显示为此颜色。
跨立面：勾选面分类时显示此项，包含正和负拔模的面显示为此颜色。
正陡面：勾选面分类和查找陡面时显示此项，带有正拔模的陡面显示为此颜色。
负陡面：勾选面分类和查找陡面时显示此项，带有负拔模的陡面显示为此颜色。
# 钣金
# 基体法兰
支持通过包含嵌套结构的草图轮廓创建基体法兰。您可以通过单个草图直接创建含有孔洞的钣金基体，避免钣金创建后进行拉伸切除等重复操作，提高设计效率。
# 边线法兰
# 自动添加斜接
相邻边线创建边线法兰，干涉位置自动添加斜接。此功能可以快速创建不干涉的法兰，减少手动调整的时间，提高设计效率。
- 同时选择不相连但等高、等折弯角度的边线添加边线法兰，干涉位置自动添加斜接。
- 设置缝隙数值，可以调整斜接处的缝隙大小。
# 释放槽
撕裂形释放槽新增“切口、延伸”选项，可以设置释放槽的具体样式。您可以根据生产工艺或产品需要选择符合要求的样式，使生成的模型更加准确。
- 撕裂形样式仅对外角起作用。
# 斜接法兰
# 边角优化
相邻边线创建斜接法兰边角处成型效果优化，新的成型效果可以获得更小的钣金间隙，生成更精密的钣金模型。
# 可选择连续边线
现在使用斜接法兰可以选择较为复杂的连续边线，软件将自动在相邻位置添加斜接特征。提高了软件绘制复杂钣金的效率。
# 实体特征关联建模
钣金冲压、成形特征支持镜像、阵列。您可以使用镜像和阵列批量快速生成冲压或成形特征，提高建模效率。
钣金实体支持通过【变换】功能修改位置和方向，这使得钣金建模更加灵活，方便根据需要调整钣金实体的位置，提高修改模型的效率。
# 转换为钣金
折弯边线支持拾取圆弧面。方便将导入的钣金模型转换为钣金，并且将模型中原始的折弯面转换为系统可以识别的折弯面。

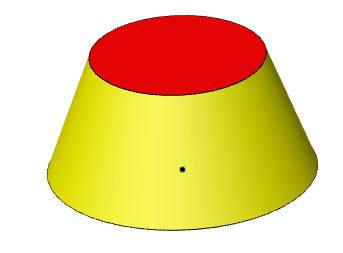

# 成形工具
若您具有某些常用的冲压模具，您可以将其建模后保存到库中。后续使用冲压命令时可以直接从库中进行调用，快速生成相同的冲压特征，提高建模效率。复用同样的冲压模具还能降低您的生产成本。
创建成形工具
1） 通过实体特征命令绘制冲压实体。
2） 点击“成形工具”图标，弹出成形工具对话框。
3） 设置停止面，在实体中选择实体面设定为停止面。
4） 设置移除的面，在实体中选择实体面设定为移除的面，没有要移除的面可不选择。
5） 设置插入基准点，点击草图图标进入草图状态，通过拖动或标注尺寸方式更改插入点位置。
6） 点击确定，完成成形工具创建，此时冲压面为黄色，要移除的面为红色，其它不参与冲压的面为蓝色
注：在一个文件中成形工具特征只能创建一次。
成形工具入库
1） 打开知识库面板，单击“添加到知识库”按钮
2） 文件类型选择“成形工具”，设置文件名称、位置
3） 单击确定，完成入库。
注：成形工具特征必须是当前文件的最后一个特征才能正确入库。
成形工具调用 方式一：
1） 钣金模块工具栏点击“冲压”命令，切换至“冲压工具”Tab页
2） 在冲压工具选择框中选择冲压工具，在视口中选择钣金平面作为冲压面，根据需要设置其他选项。
3） 点击确定创建冲压特征。
成形工具调用 方式一：
1） 在知识库打开冲压工具文件夹，选择合适冲压工具。
2） 将选择冲压的工具直接拖拽到需要冲压的钣金面，松开鼠标左键。
3） 在弹出的对话框中根据需要设置其他选项。
4） 单击确定创建冲压特征。
注：冲压面必须为钣金的平面。
管理成形工具：在知识库中右键要管理的成形工具，即可进行编辑、重命名、删除操作。删除和编辑成形工具不影响已经生成的冲压特征。
# 数据转换
# 导入Creo工程图
支持导入Creo工程图.drw文件，您可以将Creo中绘制的工程图与关联模型同时上传，系统将自动识别关联关系并进行转换。
建议将工程图及其引用的三维模型文件打包为压缩包后上传。
# 导入Cgr、犀牛、3dxml
提高Cgr、犀牛、3dxml格式文件转换效率，并优化此类模型颜色显示效果，提高软件的数据转换性能。
# 导入SOLIDWORKS属性
- 支持读取SOLIDWORKS自定义属性信息，这些信息将显示在BOM模块的自定义属性中，并且可以被工程图材料明细表正确读取。
摘要Tab页的属性名将命名为“摘要-属性名”以避免与普通属性重名，其他属性名保持原名称不变。
所有属性均读取为固定的属性值，如质量将读取其上传时的具体数值。
# 导入点
导入模型时可选择是否导入空间点。您可以使用此功能导入其他软件中生成的空间点，将其作为绘图的基准进行建模。
- 在“系统设置-导入-通用”中勾选“读取点”选项，即可导入空间点。
# 导入设置
导入设置更加丰富，可以控制更多导入效果。
新增基准面显隐设置。控制导入模型的基准面默认全部显示或默认全部隐藏。
新增网格导入方式设置。可选择是否缝合网格，选择缝合做作为一个整体导入，特征面板中只有一个网格；不缝合则网格分块导入，特征面板中每块网格作为一个网格。
# 协同
# 模板
支持分享文档模板和自定义属性模板。您可以将已经创建的模板分享给他人使用，使您的合作伙伴可以快速使用指定的模板，来创建符合要求的统一文档。此外，当您分享文档时，也可以选择同步分享文档使用的模板。
下面以分享文档模板进行说明，分享自定义属性模板的操作与此相同。
分享方式一：
1） 打开系统设置-模板管理-零件/装配/工程图模板。
2） 单击要分享的模板后的分享按钮。
3） 设置目标用户/团队/活动。
4） 单击分享按钮，完成分享。
分享方式二：
1） 在分享项目或文档时，勾选“分享模板”。
2） 单击分享，项目或文档中引用的模板被同步分享。
使用模板：
1） 单击新建文档。
2） 在模板下拉框中选择通过分享获得的模板，此类模板前有符号标志。
3） 单击确定，用模板完成创建。
注：模板分享后无法取消。分享完成后，被分享者的模板和源模板不关联。
# 文档分享
支持分享单个文档。您可以选择将项目中的单个文档分享给他人，而不是必须分享整个项目。对于已分享的项目，您可以单独修改其中某些文档的权限。此功能极大提升了权限控制的灵活性，使您能够精确控制文档权限。
分享方式：
1） 单击项目内文档名称后的
按钮，或进入文档后单击标题栏的按钮。
2） 切换至“分享文档”Tab页。
3） 设置目标用户/团队以及相关权限。
4） 单击“分享”完成分享。
文档所在项目和文档本身同时被分享时，文档本身权限优先级更高。
勾选“继承父级权限”，使文档权限和文档所在项目权限相同。
# 团队
# 团队管理
优化团队列表，您可以通过创建时间或搜索功能快速查找所需团队。
- 团队列表增加‘创建时间’栏，能够查看团队创建时间，同时排序默认按照创建时间倒叙排列。
- 标题栏增加排序功能，支持名称、所有者、创建时间和用户角色排序。
- 增加团队搜索，按照团队名称搜索。
# 创建团队
优化团队管理页面界面，添加邀请链接等。使团队管理界面更加简洁美观，并丰富了邀请成员的方式，便于您使用团队功能。
增加邀请链接，非团队成员点击邀请链接无需输入团队码，用于快速邀请成员。
优化成员列表显示，增加标题栏及序号列。
# 项目管理
优化不同角色对项目的管控，对团队内项目管理操作逻辑进行优化。
增加项目搜索，能够快速定位所要找的项目/文件夹。
团队创建者和管理项目/文件夹右键增加“分享”按钮，支持团队项目分享。
团队创建者项目右键增加“取消”按钮，支持取消其他成员分享到团队的项目，便于团队项目管理。
当分享的项目勾选“复制”权限后，所有人支持将团队项目复制到个人，同时项目所有人更改为个人。
团队创建者和管理的项目右键增加“团队内复制”按钮，支持在团队内复制项目。
团队成员权限：
| 角色 | 权限 |
| 团队创建者 | 针对团队内创建的项目/文件夹，支持项目打开、新标签页打开、项目权限、重命名、复制、团队内复制、分享、详细信息、移至、放入回收站权限； 针对分享到团队中的项目，支持项目打开、新标签页打开、复制、团队内复制、分享、取消、详细信息、移至权限； 创建者右键“复制”、“ 团队内复制”按钮受分享中复制权限的管控，分享的项目只有勾选复制权限，项目右键才会有复制按钮； |
| 管理 | 针对团队内创建的项目/文件夹，支持项目打开、新标签页打开、重命名、复制、团队内复制、分享、详细信息、移至、放入回收站权限； 针对分享到团队中的项目，支持项目打开、新标签页打开、复制、团队内复制、分享、详细信息、移至权限； 管理右键“复制” 、“ 团队内复制”按钮受分享中复制权限的管控，分享的项目只有勾选复制权限，项目右键才会有复制按钮； |
| 成员 | 针对团队内创建的项目/文件夹，支持项目打开、新标签页打开、复制、详细信息权限； 针对分享到团队中的项目，支持项目打开、新标签页打开、复制、详细信息权限； 成员右键“复制”按钮受分享中复制权限的管控，分享的项目只有勾选复制权限，项目右键才会有复制按钮； |
右键菜单：
| 菜单选项 | 说明 |
| 项目权限 | 支持对团队创建的项目进行权限管控，允许团队创建的项目复制和存档模式。
|
| 复制 | 将团队项目复制到个人项目中。
|
| 团队内复制 | 支持在团队内进行项目/文件夹复制，复制后在团队中生成副本，且所有者改为团队名称
|
| 移至 | 在团队内进行项目移动，不允许移动到个人项目中。且将团队中的移至对话框“我的项目”改为“团队项目”。 |
| 取消 | 支持取消其他成员分享到团队的项目，便于团队项目管理。
|
| 分享 | 支持将团队项目分享到用户、团队和活动。
|
# 系统设置
# 文档属性
# 绘图标准
绘图标准中新增了大量选项，使您能更好的控制图纸内容。
# 尾随零值
在“系统设置-文档属性-绘图标准-尺寸”界面中，设置数字的引头零值和尾随零值的显示效果。
零值显示方式选项说明：
显示：显示零值
移除：隐藏零值
仅当值为零时移除：当数值为0时移除尾随零值，非0数保留尾随零值。
# 尺寸边界线
在“系统设置-文档属性-尺寸”中可设置尺寸边界线参数，影响尺寸边界线的默认生成效果。
缝隙：尺寸边界线与标注元素之间的缝隙。
超出尺寸线长度：尺寸边界线超出尺寸线的长度。
# 单位
# 小数取整
在“系统设置-文档属性-单位”中可设置小数取整，您可以根据需要设置所需的小数取整规则。
| 方式 | 说明 |
|---|---|
| 舍零取整 | 将数字 5 四舍五入的取整方法。 例如：46.15 的小数点后一位变为 46.2。 |
| 取整添零 | 五舍六入。 例如：46.15 的小数点后一位变为 46.1。 |
| 取整凑偶 | 数字 5 移除位数的取整方法。 当前一位是偶数时，该位数保持不变。 例如：46.25 的小数点后一位变为 46.2。当前一位是奇数时，该位数向上舍入到下一个偶数。 该方法也被称作数值修约规则。 例如：46.15 的小数点后一位变为 46.2。 |
| 截断而不取整 | 删除位数而不取整的方法。 例如：46.19 的小数点后一位变为 46.1。 |
- 取整仅影响显示数值，不改变实际数值。
# 单位
在“系统设置-文档属性-单位”中可以为尺寸、质量设置单位，提供丰富的设置选项。
单位系统为系统预设的单位组合，您可以选择预设的单位系统，或设置为自定义后任意组合各类型数值的单位。
# 自定义
# 键盘

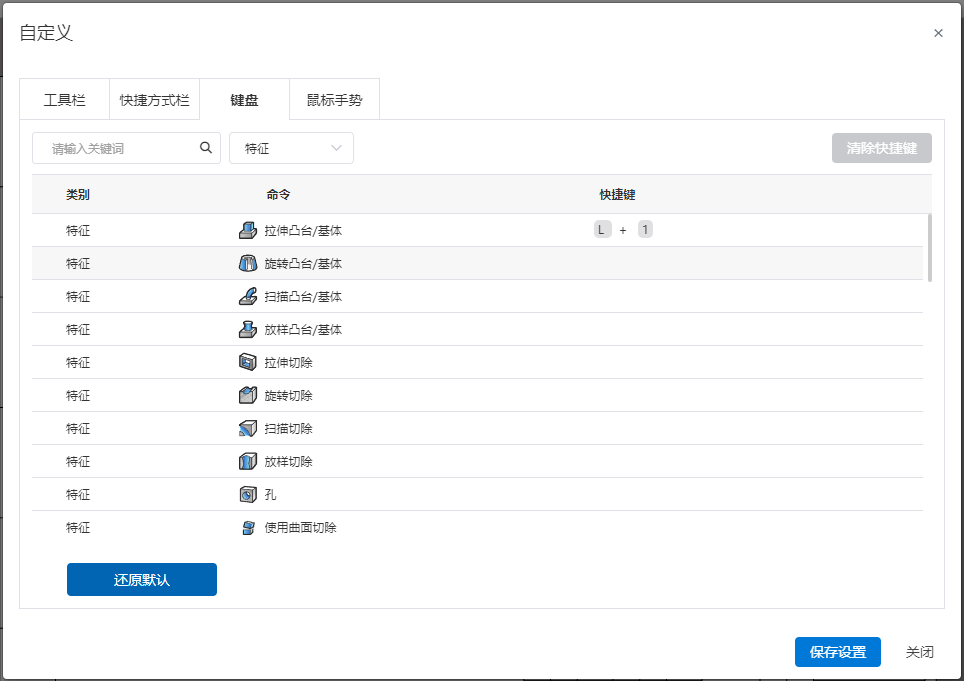

快捷键支持输入字母+数字的组合，如拉伸凸台命令可设置为L+1。满足您的操作习惯。
对于有图标的命令，在命令前显示图标，更加直观。方便快速查找所需命令。
草图中的快捷键在零件草图、装配草图、工程图草图中通用，设置快捷键后在所有文档草图中都可应用。便于您在不同模块中使用同一套操作快捷键，避免重复设置。
在草图外启用草图命令时自动打开绘制草图命令（工程图除外），且在进入草图后已打开该命令。您可以直接使用草图命令快捷键流畅的进入草图并开始绘制草图，提高绘图效率。
# 应用
# 设置尺寸增量值
您可自定义在点击数值输入框箭头时增减的数值，使其匹配您正在建模的模型尺寸量级。
修改方式：
1） 视口中编辑尺寸（草图尺寸、特征尺寸等）。
2） 点击重设增量值，输入要设置的增量值。
3） 输入后回车或单击已有的值即可完成设置。
4） 在尺寸值对话框中单击加减箭头，将以设置的值进行增减。
成为默认值：勾选后再点击一个值，可修改系统设置中设置的默认值，对所有尺寸生效。
系统设置：在“系统设置-系统选项-增量值”中修改默认增量值。
# 工具栏

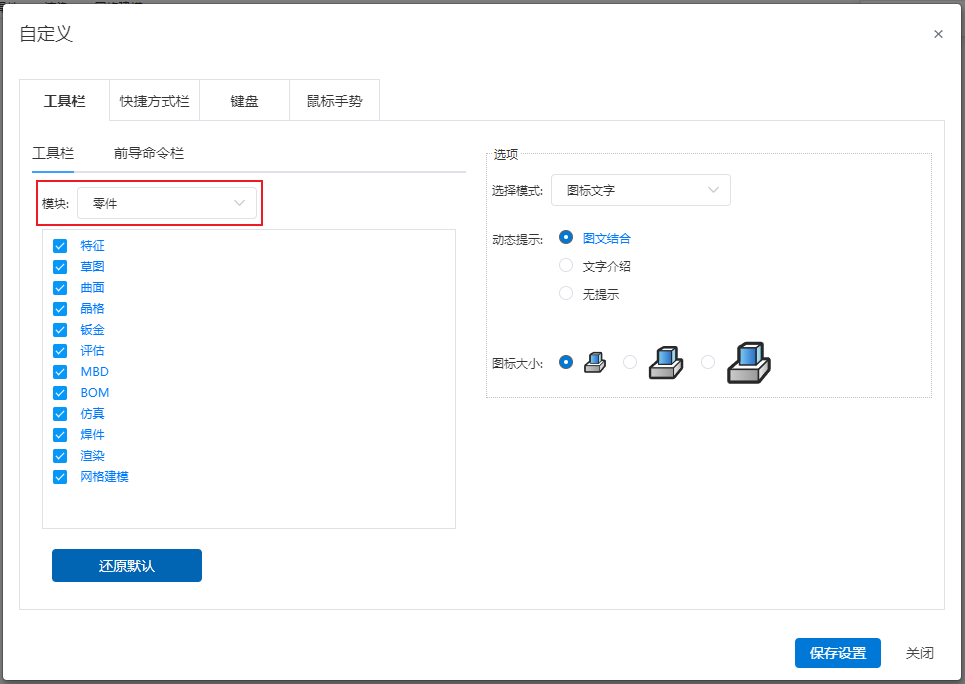

- 在自定义-工具栏增加工具栏选项，分模块设置该模块下可用的工具栏。更加直观的控制不同模块中可用的工具栏。
在工具栏空白位置或工具名称右键可设置工具栏显隐。
前导命令栏支持显隐。右键工具栏空白位置，取消“前导工具栏-视图”即可完全隐藏。您可以根据自己需要设置视口中是否显示该工具栏，并且可以具体设置此工具栏中单个命令的显隐。
# 打开工程图
打开工程图功能可用场景更加丰富，您可以在大部分建模场景中快速打开该文档的关联工程图。
- 装配文档中，在实例列表中选择一个零部件，右键增加【打开工程图】功能。
- 多选时不显示此功能。
- 项目外文档打开工程图时，当该文档已关联工程图时跳转至工程图即可，没有关联工程图时可手动选择工程图。
- 装配或零件文档中，视口空白处右键增加【打开工程图】功能，打开当前文档的工程图。
# 账号管理
# 注销账号
支持在个人设置中注销账号。
注销方式：
1）单击右上角头像，选择个人设置-个人信息。
2） 单击注销。
3） 按要求完成验证。
4） 完成注销。
注：已注销的账号可重新注册为新账号。
# 更换手机号
支持更换已绑定的手机号
编辑方式：
1） 单击右上角头像，选择个人设置-个人信息。
2） 单击手机号码-编辑。
3） 按要求完成验证。
4） 完成编辑。
# 自适应
增加双击中键自适应功能。只需要在元素上双击中键，视口即可快速自适应缩放，提高操作效率。
使用方式：
1） 在零件或装配文档中，鼠标在视口中放置在元素上。
2） 元素高亮后双击鼠标中键，视口自适应。
# 渲染
# 网格设置外观
支持对网格体的正负面设置颜色，来直观查看网格模型具体结构。
打开设置外观，在实体/曲面Tab页下支持拾取网格体设置外观。
可在视口或列表中拾取一个或多个网格体，设置参数与规则与实体外观一致。
设置的颜色仅作用于网格体的正面，背面颜色见前置条件描述。
网格体外观的优先级与实体优先级相等。
在“系统设置-文档属性-网格”中可选择网格渲染模式。
默认单面渲染，此时视口中仅显示正面的颜色，且可通过设置外观修改颜色。
选择双面渲染时显示正反面的颜色，且可以设置背面颜色。
# 网格拾取
针对网格这种由大量三角面片组成的特殊几何体，进行拾取优化，在不同场景中提供不同的拾取效果。
在视口中支持网格体的拾取高亮，支持网格体框选，不支持单个三角面片拾取；在【测量】【网格转换为曲面】命令下支持单个三角面片拾取，以便测量网格详细参数。
点击网格体，鼠标放在网格体上停留0.8秒，弹出信息框，显示三角面片数量和顶点数量，支持拾取多个网格体显示。
# 透视相机
支持使用透视视角查看模型。开启此功能，您可以用类似现实世界的透视视角来观察模型。结合真实渲染等功能，可以获得令人眼前一亮的展示效果。
# 库/模板
# 标准件库
增加国标轴承。您可以直接调用我们预设的轴承模型，提高设计效率。
# 批量工具
# 批量改名
对创建完成的文件名批量修改。当您有大量零部件需要按照某种规则命名时，使用此功能可以让您从繁琐的重复劳动中解放出来，并极大的提高工作效率。
此功能在零件、装配体、工程图界面均可调用。
点击“批量改名”图标，进入批量改名对话框，当前文档为装配体时，文档列表显示当前装配体包含的所有零部件（无论零部件位于哪个项目均显示）；当前文档为零件时，文档列表仅显示当前零件。
快速过滤，通过勾选相应的文件类型对列表中的文件进行筛选。
层级过滤，选择层级类型，按照层级对文档列表进行筛选。
属性过滤，输入属性名称与属性值，按照属性对文档列表进行筛选。
点击“添加文件”选项，添加其它零部件。
点击“显示项”对文档列表显示项进行显隐设置。
通过点选框切换保存方式。
名称修改方法1：点击表格中新名称，填写更改后的新名称。
名称修改方法2：选择组合命名，按照设定的命名方式自动生成。使用此方式，名称可以由自定义属性组合而成。
点击修改名称，名称修改成功后结果一栏显示成功，不成功显示失败。
点击关闭，关闭当前窗口。
# 批量修改属性
对创建完成的模型属性进行批量编辑如修改、添加、删除等。当您有大量零部件需要按照某种规则设置属性时，使用此功能可以让您从繁琐的重复劳动中解放出来，并极大的提高工作效率。
点击“批量修改属性”图标，进入批量修改属性对话框，文档列表显示当前文档包含的所有零部件。
点击层级过滤，选择层级类型，按照层级对文档列表进行筛选。
点击“添加文件”选项，通过选择相应的添加方式添加其它零部件。
点击“显示项”下拉菜单，对文档列表显示项进行显隐设置。
快速过滤，通过勾选相应的文件类型对列表中的文件进行显隐。
属性筛选，选择属性名称及属性内容，按照属性对文档列表进行筛选。
更改属性名，对属性名称进行修改。通过下拉菜单选择模型的原有属性名称，输入新属性名称，通过点选方式设置属性处理范围。
更改属性值，对属性值进行修改。填写原属性值与新属性值，通过点选方式设置属性处理范围。
字符替换，对属性值中的部分字符进行替换。单击单元格，填写原字符串与新字符串，通过点选方式设置属性处理范围。
属性转移，将属性复制到分支，单击单元格填写属性名称，通过点选框选择处理方式、移动方向、处理范围。
添加属性，为零部件批量添加属性，在表格中输入属性名称与属性值，通过点选方式设置属性处理范围。
删除属性，为零部件批量删除属性，单击单元格填写属性名称，通过点选框选择处理方式及处理范围
# 通用
# 变量管理
# 变量交互优化
重构变量界面。您可以直接在类似表格的界面中进行变量创建、编辑操作。现在的变量界面更加简洁直观，交互方式更加先进易用，同时还支持了更多变量管理功能。在交互性、功能性上均有巨大提升。
内容说明：
名称：不允许输入**@**样式的文字，如D1@1，@符号前或后或前后都不能有字符。
数值：下拉显示变量和函数选项，并显示二级菜单选项，也可以输入数值、计算式，或在视口中拾取尺寸。
估值：根据数值自动计算估值，不支持编辑。
选择变量类型或单位，类型默认为数值。
备注：选填项。
交互说明：
输入完成后直接保存该变量。
搜索：可搜索变量管理中的所有项。
导入/导出：只能导入导出变量。
单击变量第一列的单元格选中变量，通过右键菜单删除变量。
# IF函数
创建变量时方程式中增加IF条件函数。您可以使用此函数使的模型更加“智能”，可以根据设定的条件变更为不同的样式。
变量支持使用IF函数，语法为IF（条件，结果1，结果2），条件为一个表达式，结果1为条件是真时返回的结果，结果2为条件为假时返回的结果
IF函数中，条件可以是一个逻辑表达式，也可以是多个表达式的组合，可以使用and、or等运算符来构建条件，也可以嵌套使用。
IF函数可通过条件控制尺寸，如A=IF（‘D1@草图1’＞30，10，8）表示如果D1@草图1的值大于30时A变量取值10否则为8。
装配中可通过IF函数控制特征，如通过零件尺寸控制阵列的数量或距离等。
# 尺寸管理
# 草图尺寸编号
草图尺寸添加编号，统一管理。您可以为尺寸进行自定义命名，也可以在变量管理界面中统一管理和修改。
草图中创建草图尺寸时，为每个尺寸添加一个编号，在创建草图尺寸、编辑草图尺寸和查看尺寸属性时进行显示。
# 特征尺寸编号
记录零件、装配中所有特征的尺寸。您可以为尺寸进行自定义命名，也可以在变量管理界面中统一管理和修改。
在特征列表中双击特征，视口中显示特征尺寸，单击特征尺寸值仅修改尺寸不显示编号，双击可修改尺寸和编号。
# 尺寸管理
在变量管理中统一显示和管理尺寸。您可以在此界面直观查看模型的几乎全部尺寸参数，并且统一进行修改和管理。
尺寸名称：可编辑更改，只能修改编号不能更改后缀，且与特征中保持一致。
数值：可编辑修改，包含变量的表达式时显示表达式，如果是常量表达式则只显示最终数值。
估值：根据数值显示计算结果，不可编辑。
类型：根据尺寸显示类型，如距离为长度，旋转角度，阵列数量为数值等，百分比记为数值，不可编辑修改
单位：可修改为当前类型下支持的单位
尺寸管理中，不可编辑的尺寸或项置灰。
编辑草图或特征修改尺寸值后列表中自动更新，反之在列表中修改值也可驱动特征更新。
文档尺寸不能删除，装配中创建的尺寸可删除，编辑相关功能见下文描述。
# 装配中编辑尺寸
在装配文档的尺寸列表中，可将零件、装配中的变量或尺寸通过已有的尺寸进行关联，由同一数据进行驱动。使用此方式，您可以通过变量管理功能直接修改装配中零部件特征的参数，提高关联建模效率。
装配中打开变量管理，在尺寸列表中显示当前文档中配合、特征、草图的尺寸。
单击在空白列的名称框，可在视口中拾取一个尺寸，自动将尺寸的编号填充至变量名称中。
确定名称后回车，聚焦至数值输入框，数值支持输入的项：
- 下拉选择装配变量、函数
- 输入数值、计算式
- 当前文档中任意零部件或装配的尺寸值，不能和名称时是相同的尺寸值。可输入或者拾取，输入的规则与名称一致；拾取能在视口中拾取，或点击尺寸列表中的尺寸名称
- 尺寸同样支持计算式，如‘D1@距离1’+‘D1@距离1@零件1’
根据拾取的数值类型自动计算并填充估值。
类型和单位根据拾取的变量名称尺寸自动填充，类型可修改为数值但不能切换角度或长度，如名称是长度尺寸，数值是角度尺寸，创建的变量仍然是长度，只取了角度尺寸的值。
完成尺寸创建并点击确定后，名称处拾取的尺寸将自动以尺寸管理中设置的值驱动。
当零件的尺寸引用其他零部件的值或变量时，该尺寸在文档中为外部参考状态。
添加尺寸后自动新建一行空白表格；创建的尺寸右键显示删除功能，点击可删除该尺寸
示例场景一：零件尺寸在装配中设为变量
零件P1中有尺寸【D1@草图1=20mm】，装配中打开尺寸列表，名称拾取该尺寸
在数值中输入30，确定，视口中该尺寸变为30，并显示为变量样式：
在装配中，可通过编辑尺寸或尺寸列表中修改该值，尺寸列表中删除该尺寸时自动变为常数
在零件中，编辑该尺寸显示为外部参考无法编辑；尺寸被删除后再回到装配中打开变量管理，提示该变量的名称丢失
删除的关联影响，零件中D1@拉伸1完成上述操作，在零件中通过删除拉伸、新建拉伸、重命名特征后再次有一个D1@拉伸1的时候，装配中自动使用该尺寸
零件中特征、草图的抑制、回滚不影响装配中的变量
在上述件中，将输入值改为装配中已有的变量A=25，此时创建的变量为：
示例场景二：零件变量被其他零件引用
零件1中有变量A=25，尺寸D1=A，零件2中有尺寸D2=15mm
装配中打开尺寸列表，名称拾取D2，数值拾取D1，创建的变量为：
零件2中的尺寸此时与零件1中的D1关联，即使D1改为常数，D2也始终保持一样的值
在零件1中修改变量后必须先打开装配文档零件2才会自动更新，直接打开零件2不更新
零件1中抑制、回滚等操作不影响装配中的变量
零件中删除尺寸，再回到装配中打开变量管理，提示对应的名称或数值丢失，可重新编辑
装配的尺寸列表中删除该项，零件2中D2尺寸的值变为常数值
零件2中编辑D2提示为外部参考无法编辑，删除该尺寸对其他文档没有影响
上述条件中，创建变量时互换D1和D2，则零件1中的D1不再引用原文档中的变量,而受零件2中的D2控制
# 零件中编辑尺寸
在零件文档的尺寸列表中，可将零件的尺寸与已有的尺寸或变量进行关联，由同一数据进行驱动。提高尺寸间关联引用的设置效率。
示例场景一：特征尺寸修改
零件P1中有尺寸【D1@草图1=20mm】，零件中打开尺寸列表
在该项的数值中输入30，确定，视口中该尺寸变为30，特征自动更新
该尺寸仍是常数，通过编辑特征修改值后此处也会自动更新
在上述中，将输入值改为零件中已有的变量A=25，尺寸变为变量样式
示例场景二：特征尺寸关联
零件中有：D1@拉伸凸台1=25，D1@草图=A，创建拉伸切除1=10mm
打开尺寸列表，在D2项的数值中设置为：D1@拉伸凸台1-10
估值为15，点击确定后拉伸切除自动更新
修改拉伸凸台1的值后，拉伸切除1也自动更新
编辑拉伸切除1，深度值显示与列表中一致
删除拉伸1（假设不关联删除拉伸切除）后，再回到尺寸列表中，提示数值丢失，可重新编辑拾取
删除后再撤销回退尺寸列表中自动恢复正常状态
# 特征抑制
在零件或装配文档中，通过方程式可控制特征的抑制。此功能结合条件函数等功能，可以更加灵活的控制模型内容，如根据尺寸的不同大小可以控制模型中不同的特征生效。
在零件文档中，选择变量管理中的【特征抑制】选项。
特征：可输入特征名称或拾取零件文档中的特征
- 文档自带的基准面、原点、尺寸不能拾取，质心、草图、特征等全部可拾取，特征处于回滚状态时不能拾取
- 在视口或特征列表中均可拾取，只能输入已存在的特征，如拉伸1，输入后自动关联该特征
- 特征重命名，表格中自动更新；特征被删除，表格中自动删除；特征回滚时不影响表格
- 拾取特征后自动聚焦至下一个单元格
- 数值：选择对该特征添加方程式，输入完成后自动聚焦至备注
- 支持的类型与变量和尺寸一致
- 变量中增加两个选项：抑制、取消抑制
估值：返回当前特征的状态或取值。此处不能编辑，仅显示。仅抑制或取消抑制对特征生效，数值无效。
类型、单位置灰不可用。
备注：选填项，回车可完成当前特征方程式的创建并自动聚焦至下一行。
功能效果：
- 抑制效果与特征右键抑制功能一致，父特征在方程式中被抑制，子特征跟随抑制
- 取消抑制同理，无论拾取特征前是什么状态，创建方程式后均保持取消抑制的状态
- 特征从抑制状态变为取消抑制时，该特征及其父特征自动变为取消抑制，子特征仍是抑制状态，右键可取消抑制
- 特征在列表中添加抑制或取消抑制后，该特征右键时不再显示抑制相关功能按钮
- 特征创建方程式，删除该方程式后仍保持当前状态，右键恢复抑制功能按钮
- 特征在列表中添加抑制或取消抑制，再删除特征后打开列表提示特征名称丢失，可重新拾取特征。
示例：
基准面1=抑制：基准面1始终是抑制状态
拉伸切除1=IF（‘D1@拉伸凸台1’＜30,抑制，取消抑制）：当拉伸凸台1的深度小于30mm时，抑制拉伸切除1，大于等于30时取消抑制。拉伸切除1将跟随拉伸凸台1的深度决定抑制状态。
# 特征分组
在零件/装配文档中，可以将特征等内容分组放置在文件夹中。实现特征等内容的分类管理，提高内容的易读性。
创建文件夹：在零件/装配/装配Topdown环境中，右键特征面板的特征，右键菜单中显示【创建新文件夹】命令。单击“创建新文件夹”命令。生成一个文件夹，并且将右键的特征放置在文件夹内
- 支持放入文件夹的内容
| 内容 | 说明 |
|---|---|
| 零件特征 装配特征 | 包括零件特征、装配特征、装配Topdown环境编辑零部件的特征。 “三个默认基准面、原点、质心”不能放入文件夹中。 需要保持含有父子关系特征的先后顺序。 |
| 零件几何体 | 包括实体、曲面、曲线、网格。 同类几何体可以创建文件夹进行管理，不同类的几何体不能放置在同一文件夹中。 此类文件夹名称后显示文件夹内几何体的数量，如（2）代表该文件夹内有2个几何体，重命名时不显示数量。 |
| 装配零部件 | 将同层级的零部件实例放置在文件夹中，不影响零部件的实际层级结构，仅做分类。 |
| 装配配合 | 可以将配合放置在文件夹中。 |
有父子关系的特征无论是否在文件夹中，都需要保持先后顺序关系。
焊件切割清单禁止手动分组。
# 点拾取
在拾取点的对话框中可以拾取线，并根据拾取位置自动判断、填充点。
当对话框仅能拾取一个点时，鼠标放在线上会高亮，点击可自动填充离点击位置最近的端点或中点。
支持拾取的线：草图（2D、3D）和实体的直线、曲线、圆弧线、三维曲线等不封闭（有端点）的线，拾取后填充及预览的效果均是点。
拾取曲线（样条曲线、圆弧、三维曲线等）时，以点击位置到点的直线距离计算取点。
不支持封闭的线包括圆、椭圆、封闭样条曲线等。
# 动画
# 可编辑
鼠标定位至已有的关键帧处，拖拽零部件，可编辑此关键帧处零部件位置。极大的提高了创建和编辑动画的易用性，即使没有一次性将零部件拖拽至所需位置，您也可以在此关键帧处反复调整修改，实现最理想的效果。
