# 欢迎使用CrownCAD 2025 R1

CrownCAD 2025 R1，广泛汲取用户最真实的反馈，最大程度实现客户需求。在易用性方面，致力于提升客户体验；在功能性方面，持续增加客户亟需的命令，可帮助您快速完成产品设计研发工作。

主要增强功能：

草图	角度标注，支持选择三个点标注角度。
草图	方程式曲线，支持输入变量，实现更完善、智能的参数化建模。
零件和特征	拉伸凸台、拉伸切除命令优化，正视草图拉伸时可自动调整视角，支持成形到下一面，支持从曲面/面/基准面开始拉伸。
	基准面相切类型支持反向，增加两直线类型以通过两条直线创建基准面。
	扫描切除特征支持作为特征源进行阵列/镜像。
	新增联合修剪命令，使多个实体相互修剪，并指定要保留或移除的块形成新实体。
	新增椭球体命令，可快速创建椭球体。
	基准线新增角平分线、点和面、点和直线类型，以便更灵活的创建基准线。
	新增弯曲命令，支持将实体/曲面进行折弯或扭曲。
	新增变形命令，支持将实体/曲面按照指定方式变形。
	新增实体混合命令，快速创建两个草图截面拉伸的相交部分。
	新增比例缩放命令，支持整体缩放几何体。
	新增包覆命令，支持将草图图案包覆至实体表面。
	新增曲面展平命令，支持将曲面展开为平面。
	新增平行曲线命令，支持将线在曲面上偏移。
装配
	新增文档路径功能，支持查找零部件路径。
	镜像生成的相反方位新文档支持与源文档保持关联。
	视口中长按右键拖拽可旋转零部件。
	变量管理支持配合尺寸，支持控制实例和配合抑制状态。
工程图	剖视图支持拖拽修改剖切线位置。
	基准增加文字编辑框，支持在基准符号周围添加自定义文字。
	零件序号可自选序号，材料明细表顺序随之更新。
	注释编辑时显示边框和控标，支持设置对齐方向，便于控制注释文字位置。
	图纸格式自动边界增加更多参数，支持生成自定义的图框。
	角度标注，支持选择三个点标注角度。
	视图支持读取三维PMI标注。
	支持批量导出PDF文件。
	支持框选同类型元素，批量编辑。
评估工具	新增文档比较，可以比较文档属性。
评估工具	干涉检查命令支持在零件中检测实体。
钣金	边线法兰再编辑支持再编辑编辑边线，支持反向。
	转换为钣金支持自动采集所有折弯，自动识别壁厚。
	钣金特征支持在变量管理中修改尺寸、抑制状态。
焊件	焊件特征支持在变量管理中修改尺寸、抑制状态。
线缆
	新增编辑电线命令，可以编辑已有电线的属性等。
	新增插入电气部件命令，可以自由插入所需的电气部件。
	新增插入线缆命令，可以自由绘制路径并生成线缆。

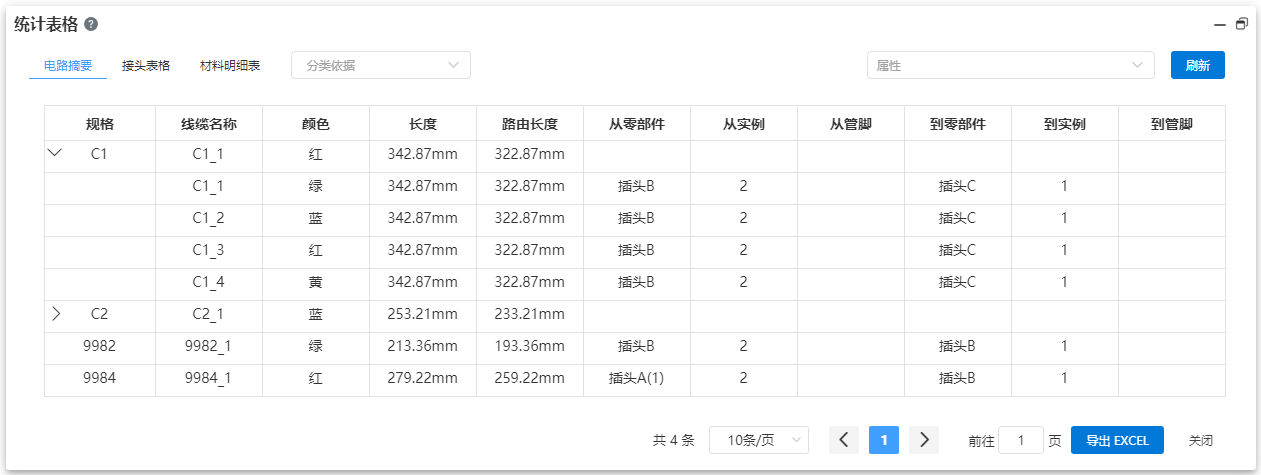

	新增统计表格命令，可以通过多种类型的表格查看当前线缆文档的统计信息。

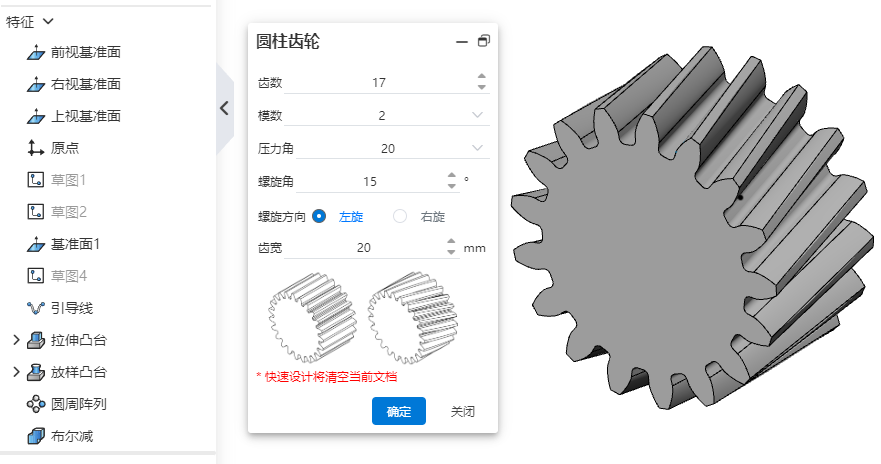

快速设计	支持快速创建圆柱齿轮、圆锥齿轮。

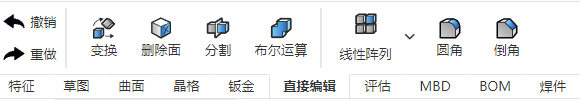

直接编辑	新增直接编辑模块，提供用于直接编辑模型的命令。

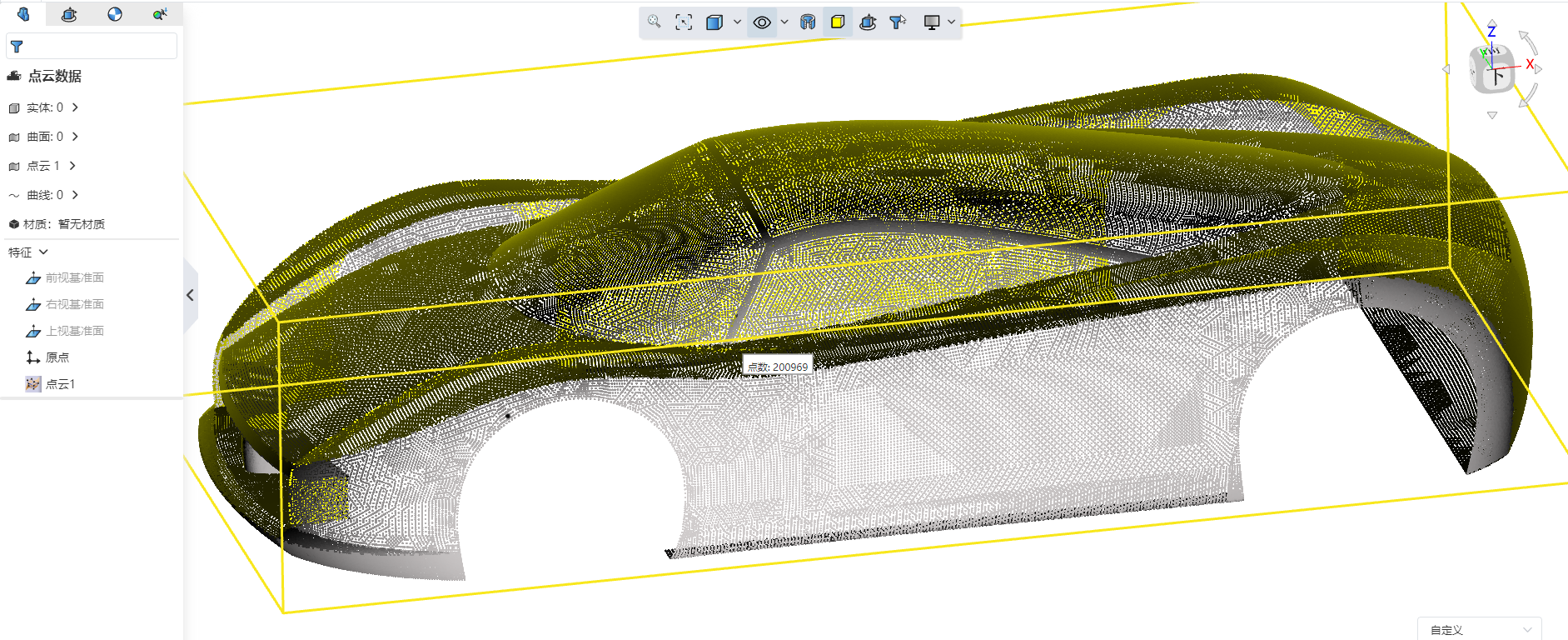

点云	新增导入点云功能，支持.xyz; .asc;.ply;.pcd四种格式。

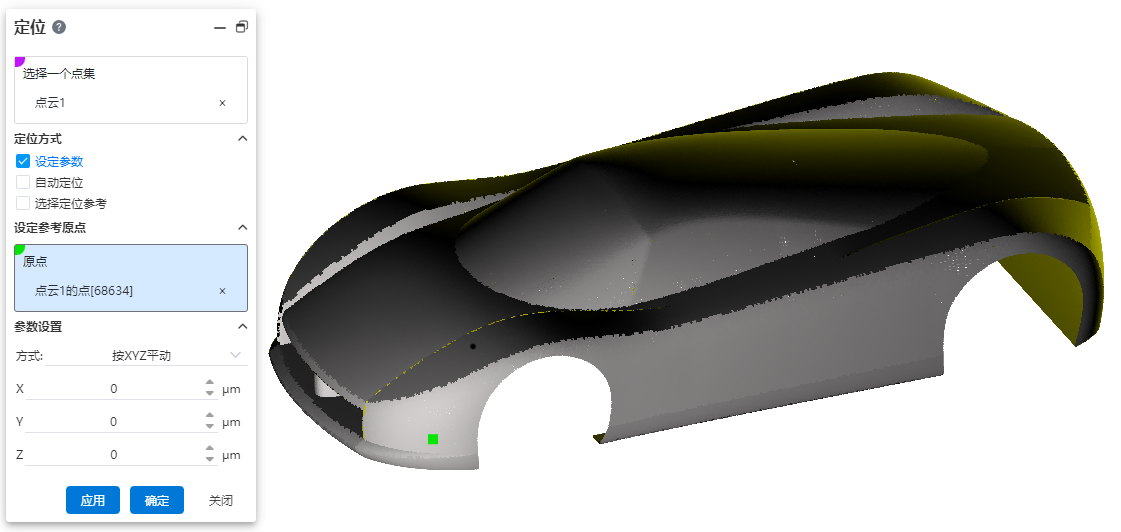

	新增定位功能，可以进行移动、旋转等定位操作。

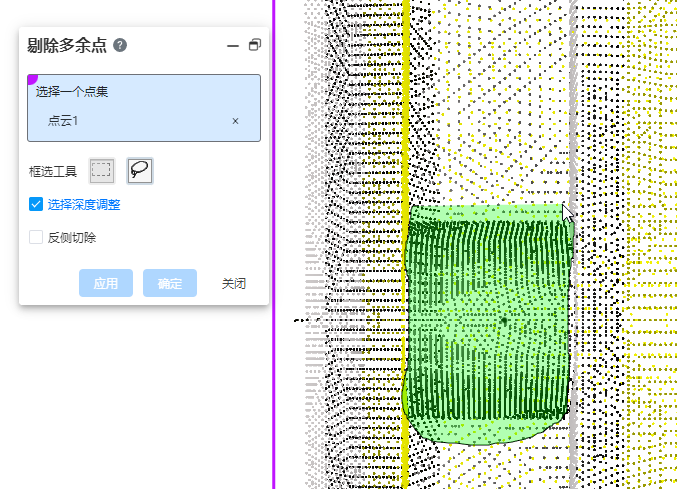

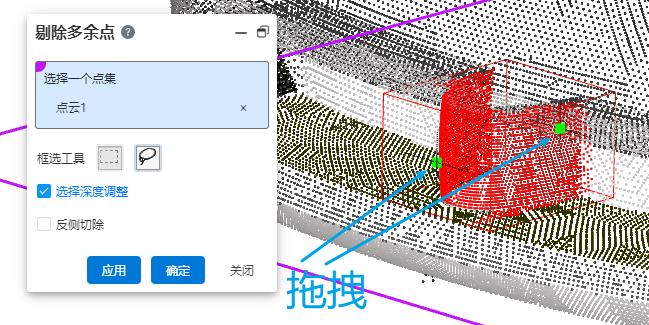

	新增剔除多余点功能，可以删除点云中的多余点。

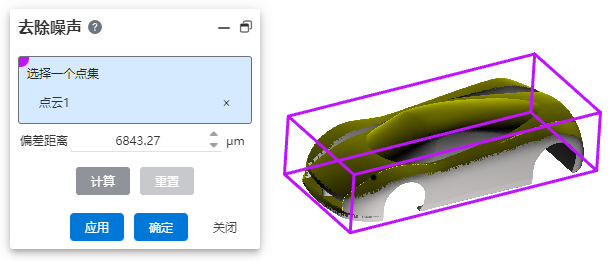

	新增去噪功能，可以去除误差较大的离散点。

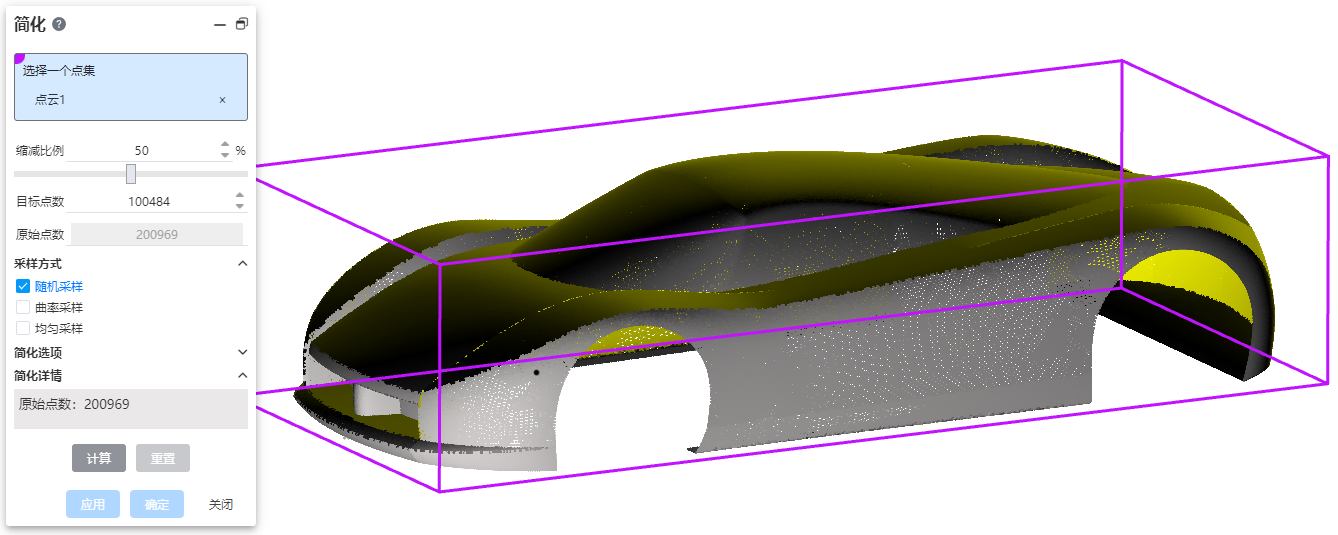

	新增简化功能，提高模型处理效率、优化数据质量。

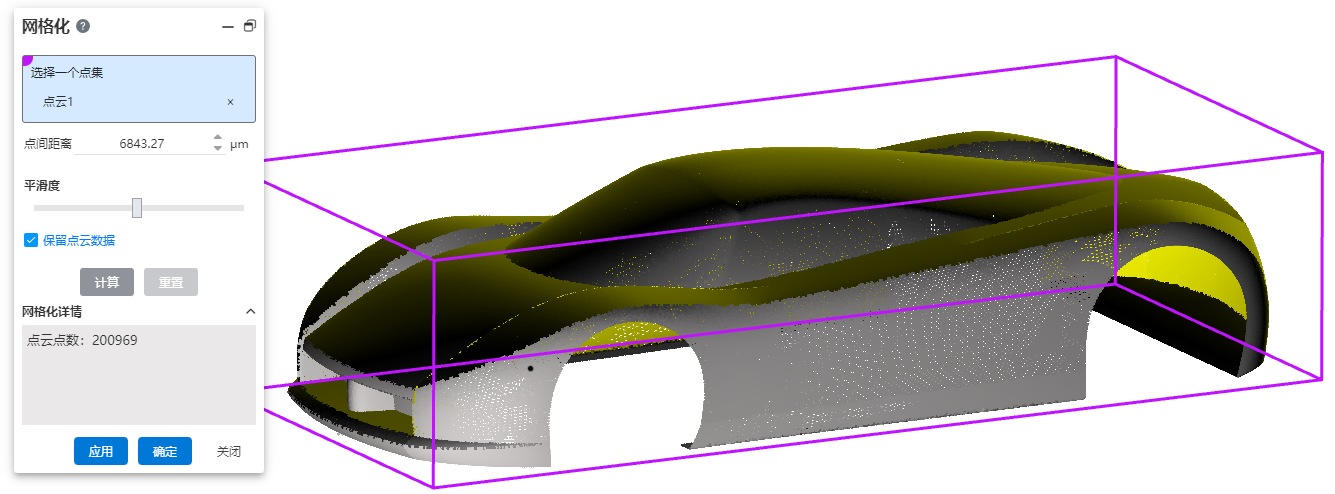

	新增网格化功能，可以将点云转为网格。
数据转换
	Obj模型支持带纹理转换。

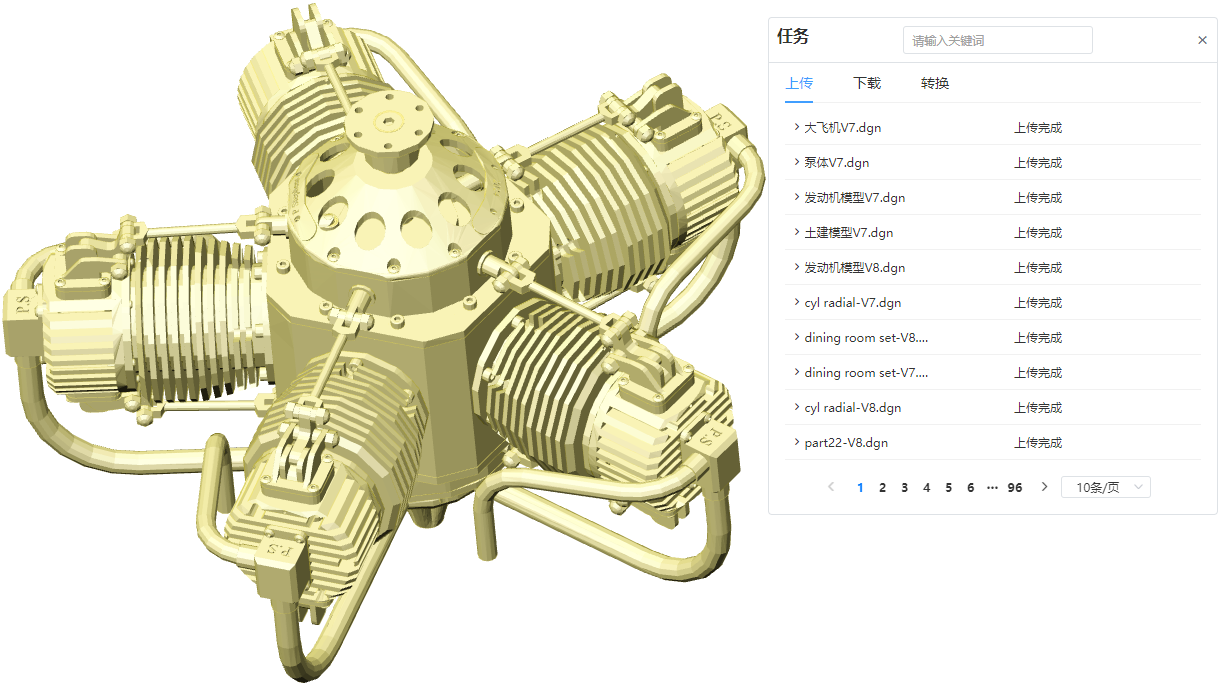

	新增支持dgn格式模型。

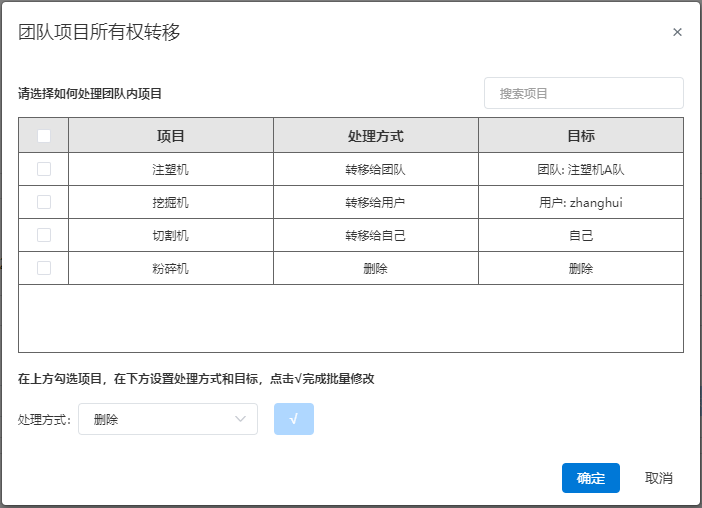

协同	解散团队时，可设置团队项目/文档的所有权。

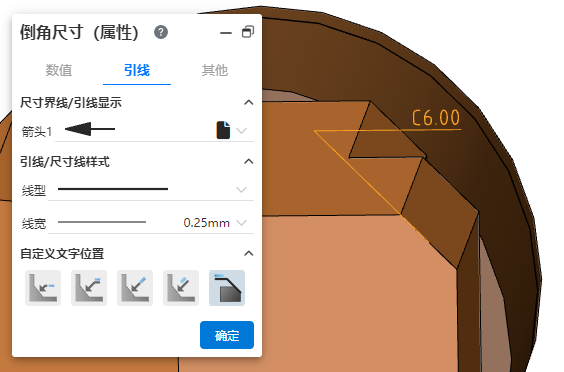

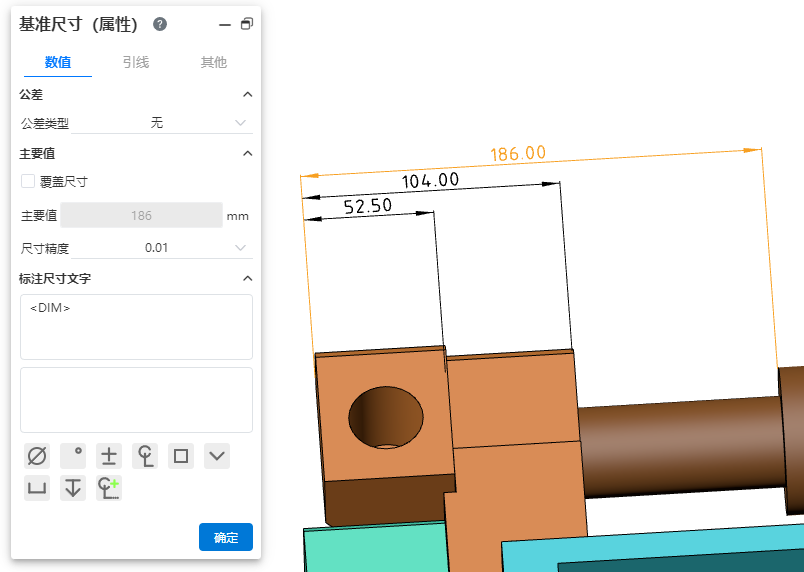

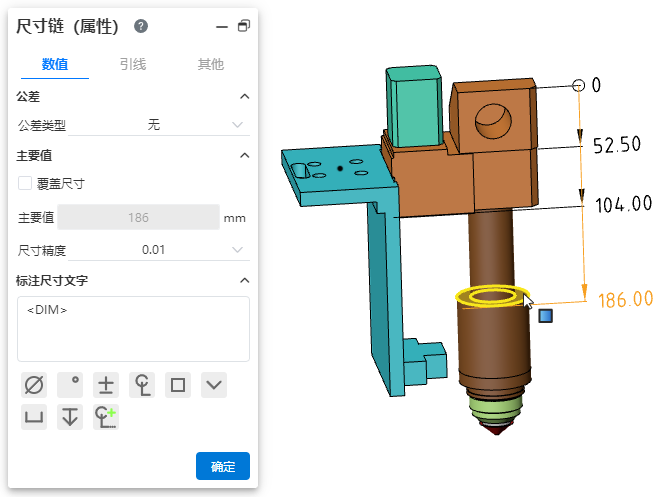

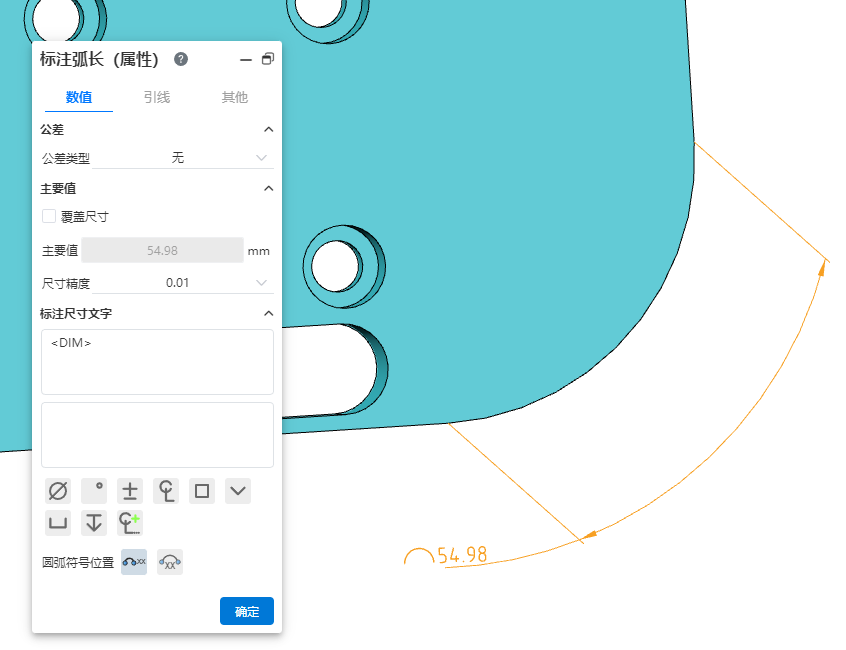

MBD	新增尺寸链、倒角尺寸、基准尺寸、弧长尺寸标注命令，可生成更多标注类型。
	可标注元素类型扩充，支持点、线、面。
	基准增加文字编辑框，支持在基准符号周围添加自定义文字。
工具	零件、装配中新增图层，对文档中对象的可见性和可选择性进行组织和管理。

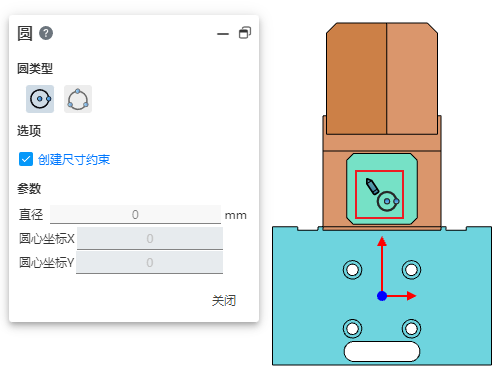

	绘制草图时，鼠标光标根据当前命令显示对应图标。

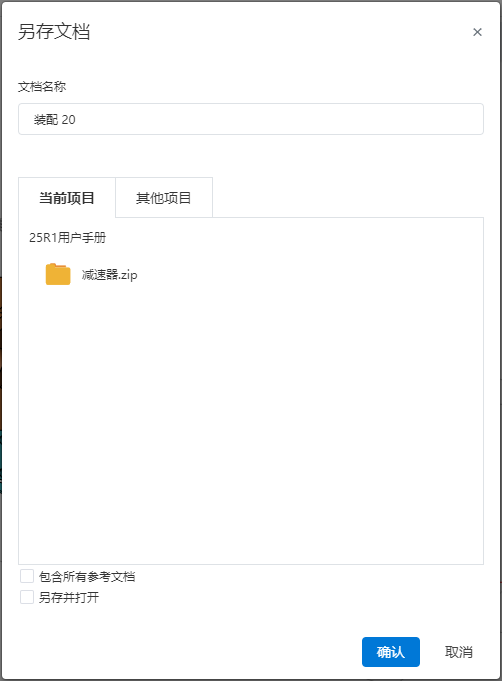

	新增另存文档命令。
	新增打包，支持关联文档打包至新的项目中。

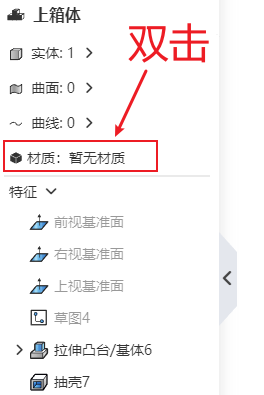

应用	双击特征面板中的“材质”可快速打开材质库。
应用	单击装配中已插入的标准件，可以在弹出菜单中快速修改规格。

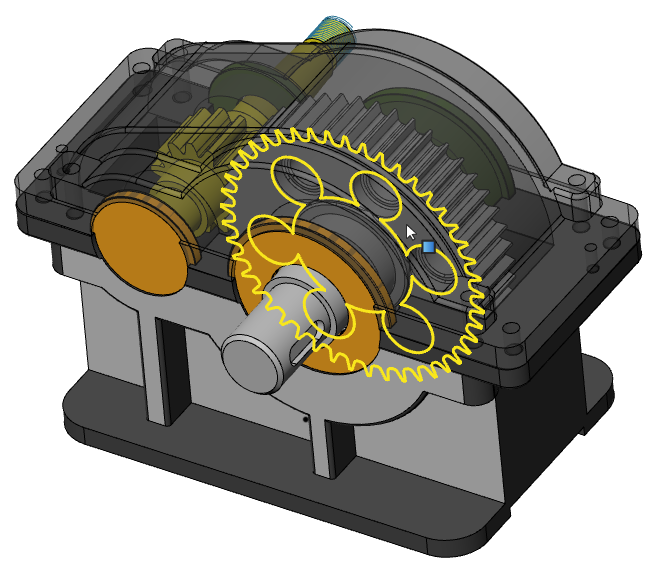

渲染	透明渲染时支持通过透明面选择被遮挡的其他元素。

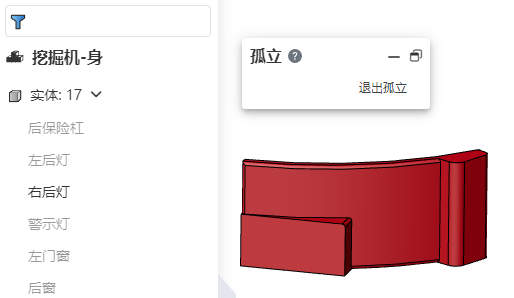

渲染	零件中可孤立显示实体/曲面。

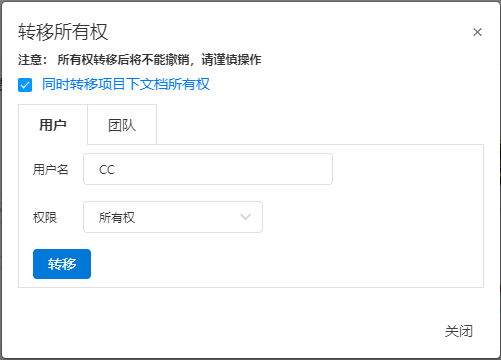

项目文档	新增转移所有权功能，支持转移项目、文档的所有权。

# 草图

# 角度标注

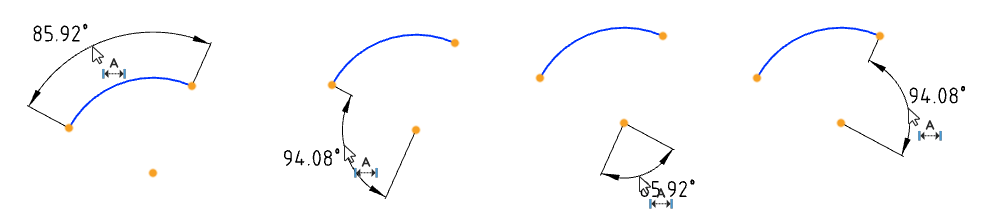

选择三个点可快速生成角度标注。标注点之间的角度时，无需先创建两条参考线，提高草图标注效率。同时支持将角度标注在不同象限，满足您的自定义标注需求。

创建步骤：

1）单击“尺寸约束”命令。

2）依次拾取三个点。

3）拾取第三个点后，显示角度标注预览。

4）移动鼠标选择角度标注的放置位置，注意可放置在不同“象限”。

5）单击鼠标左键，放置角度尺寸。

6）在弹出的“编辑”窗口中修改数值，单击“√”按钮，结束创建。

说明：

所选的三个点为同一圆弧的两端点和圆心点，角度的顶点为圆心。
所选的三个点不是同一圆弧的两端点和圆心点，角度的顶点为拾取顺序中的第一个点。

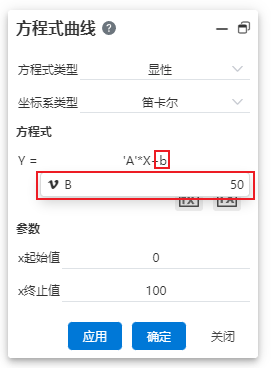

# 方程式曲线

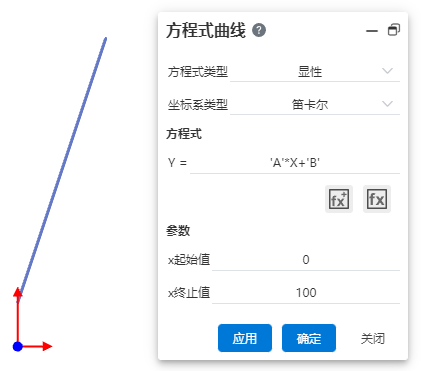

方程式曲线支持输入变量。当与变量相关的特征变更时，可以自动更新方程式曲线中的变量参数，实现更加完善、智能的参数化设计。

使用方法：

1）使用“变量管理”功能创建所需变量。

2）进入草图，单击“方程式曲线”命令。

3）在输入框中输入变量名，下拉框中将显示可用的变量。

4）鼠标单击下拉框的变量，在该输入框中引用此变量。

5）输入其他参数内容。

6）单击“确定”，完成方程式曲线创建。

7）后续该变量数值修改时，方程式曲线将自动更新。

# 零件和特征

# 自动调整视角

自动调整拉伸凸台/切除生成视角。优化草图绘制完成后视角正视于草图，无法直观看到拉伸长度的问题。自动调整视角支持该场景下自动旋转视角，方便您观察和调整拉伸的长度。支持在“系统设置-显示”中设置“创建特征时自动调整视角”的生效条件，满足您的调整视角需求。

使用方法：

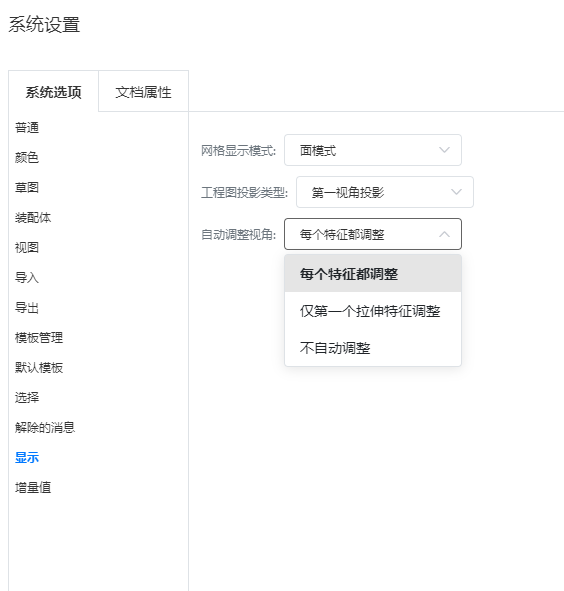

1）开启系统设置，单击“显示”。

2）单击“自动调整视角”下拉框，选择生效条件“每个特征都调整”。

3）单击选择要进行拉伸凸台/切除的草图。

4）单击开启“拉伸凸台/基体”/“拉伸切除”命令。

5）视角自动调整为控标朝向左下角45°，方便拖拽控标更改长度。

说明：

设置中选择“每个特征都调整”，则文件中每次生成拉伸特征都会进行自动调整视角。
设置中选择“仅第一个拉伸特征调整”，则仅对创建文件后的第一个拉伸特征进行自动调整视角。
设置中选择“不自动调整”，则在文件中创建拉伸特征视角均正视于草图。

# 拉伸凸台、拉伸切除

# 成形到下一面

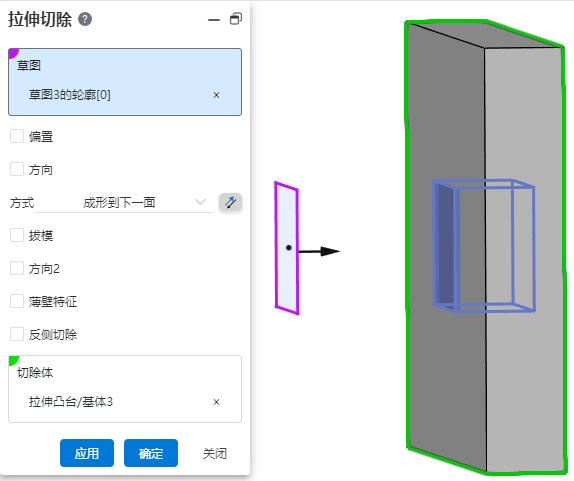

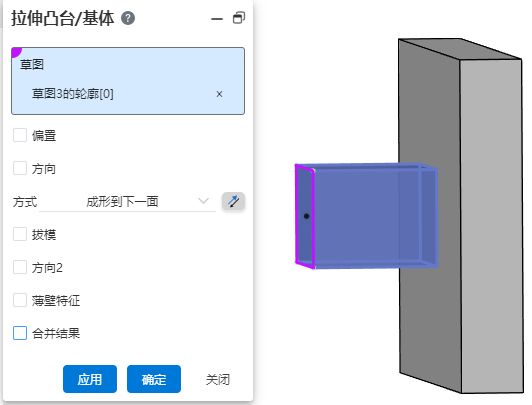

增加拉伸凸台/切除方式中 “成形到下一面”。生成的拉伸特征自动终止于草图外的下一个平面，可以满足您在难以判断拉伸距离时生成特定拉伸特征的需求。

使用方法：

1）单击“拉伸凸台/基体”或“拉伸切除”命令。

2）方式选择“成形到下一面”。

# 成形到下一面

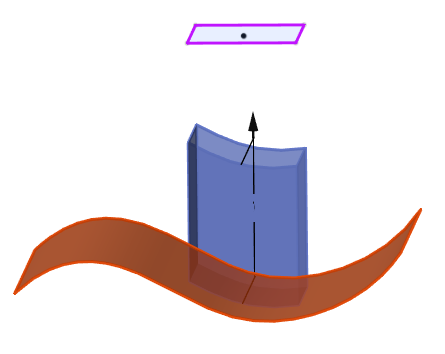

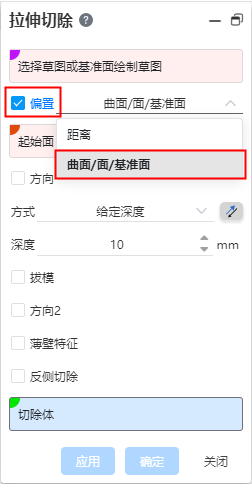

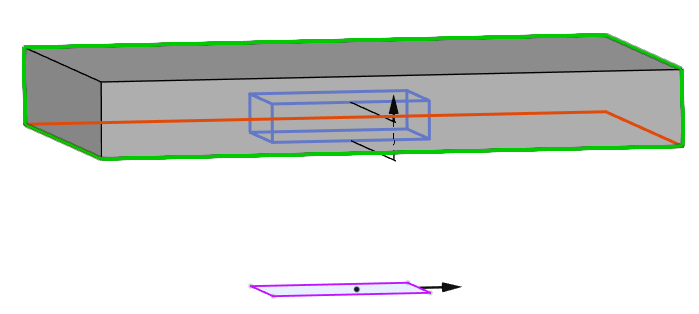

增加拉伸凸台/切除偏置类型“从曲面/面/基准面”。支持从所选面开始创建拉伸特征。

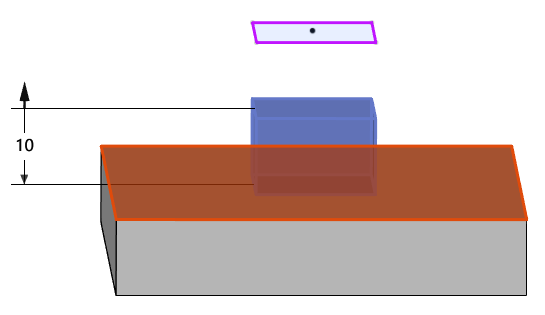

拉伸凸台/基体

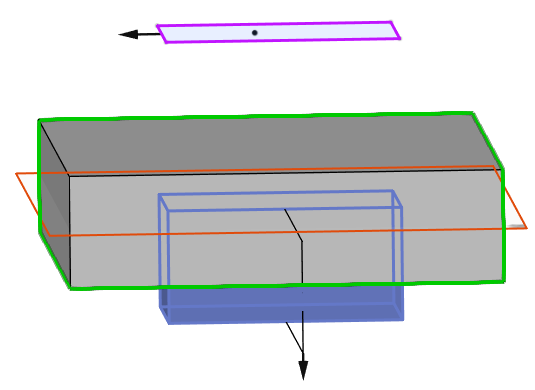

拉伸切除

使用方法：

1）单击“拉伸凸台/基体”或“拉伸切除”命令。

2）勾选“偏置”。

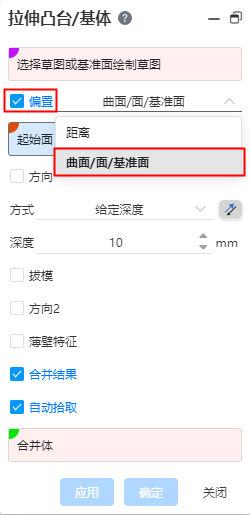

3）在“偏置”下拉框中单击选择“从曲面/面/基准面”。

4）拾取拉伸草图和起始面。

说明：

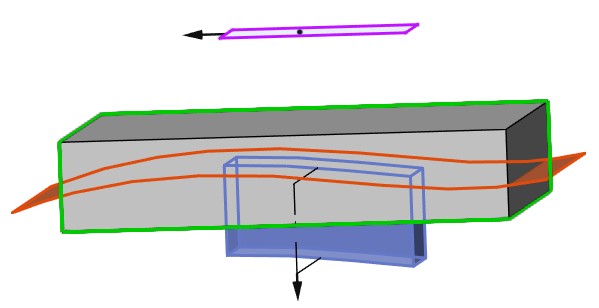

若轮廓草图在所选曲面上有多个投影，则从距离草图较近的投影处开始生成拉伸特征（以拉伸凸台为例）。

# 基准面

# 相切

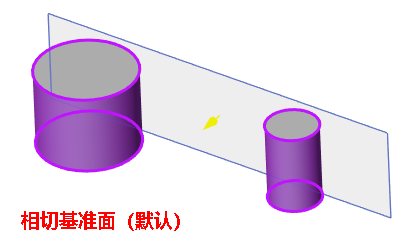

相切类型基准面增加反向控制功能。创建相切类型的基准面时，若元素存在多个相切方向，可以通过勾选反向选项来切换方向。满足您需要创建反向功能控制相切效果基准面的场景。

使用方法：

1）单击开启“基准面”命令。

2）选择操作类型-相切。

3）拾取可创建相切类型基准面的元素。

4）按需勾选“反向”/“反向1”/“反向2”，可切换相切效果。

5）点击应用/确定，完成创建。

说明：

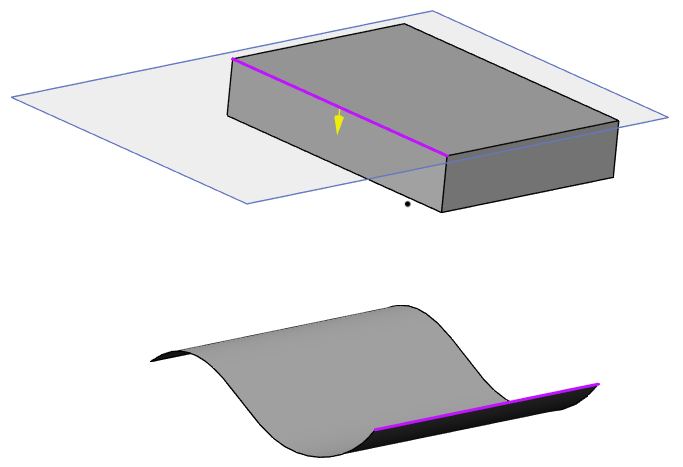

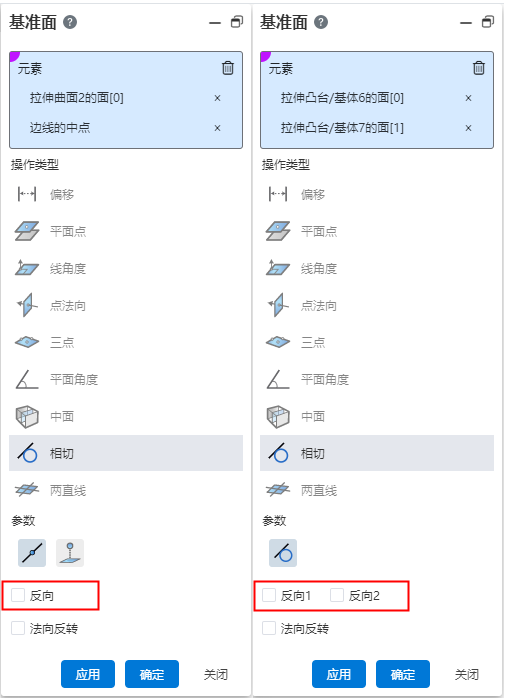

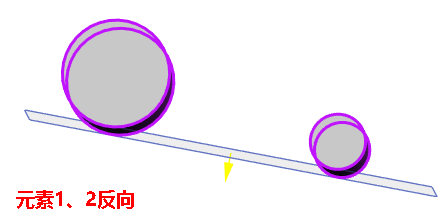

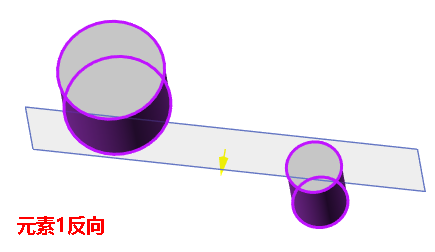

两个元素均能反向时，则显示“反向1、反向2”两个选项，分别控制元素1、元素2进行反向。只有一个元素可以反向时，则仅显示一个“反向”选项，勾选后使可反向的元素反向。

# 两直线

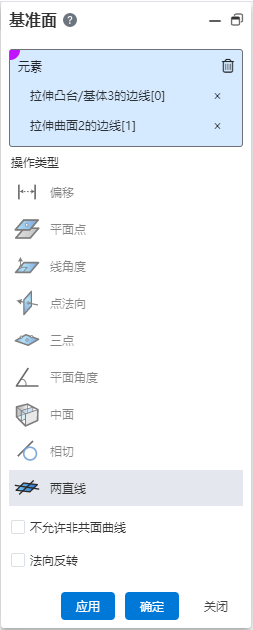

增加更多生成基准面的类型-两直线。增加生成基准面的类型，以满足使用两直线元素快速生成基准面的场景，无需再额外绘制草图等其他辅助元素，提高产品灵活性。

使用方法：

1）单击开启“基准面”命令。

2）选择操作类型-两直线。

3）拾取两直线元素。

4）可勾选“不允许非共面曲线”以限制可拾取的直线范围。

5）点击应用/确定，完成创建。

说明：

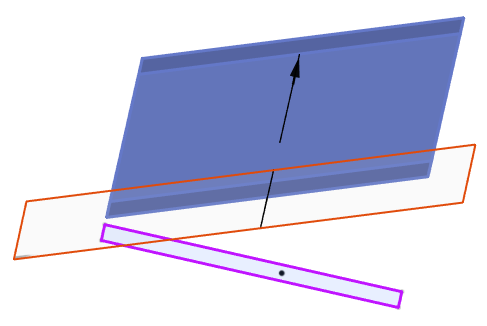

生成效果：基准面与第一条直线重合，与第二条直线平行。
先拾取元素再选择操作类型/先选择操作类型再拾取元素均可。
若勾选“不允许非共面曲线”，则只能拾取共面的两条直线。

# 基准线

# 角平分线

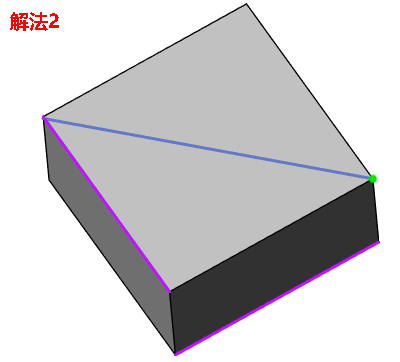

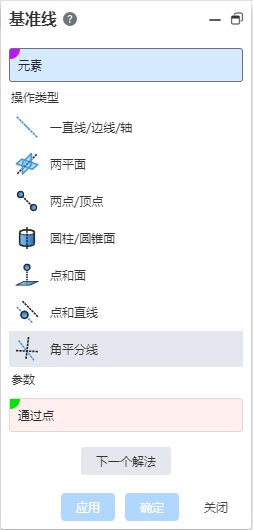

新增角平分线类型的基准线，满足您快速生成角平分线类型基准线的需求。创建该类型基准线过程无需再额外绘制草图等，提高产品灵活性。

使用方法：

1）单击开启基准线命令。

2）选择操作类型-角平分线

3）拾取元素：两不共线的直线。

4）拾取基准线的通过点。

5）可单击“下一个解法”切换角平分线的生成效果。

6）点击应用/确定，在通过点处完成基准线的创建。

说明：

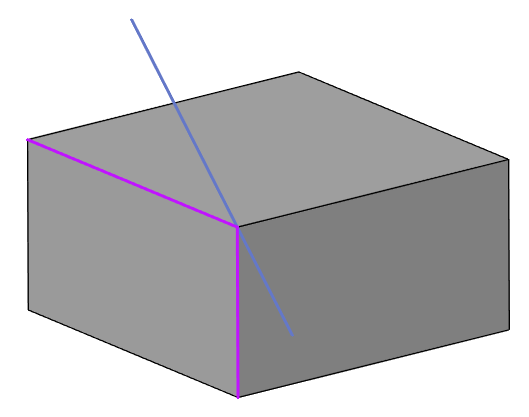

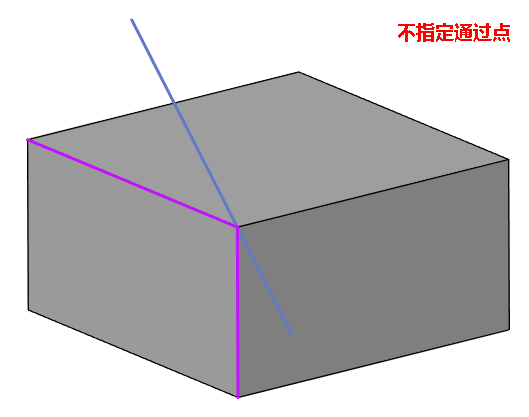

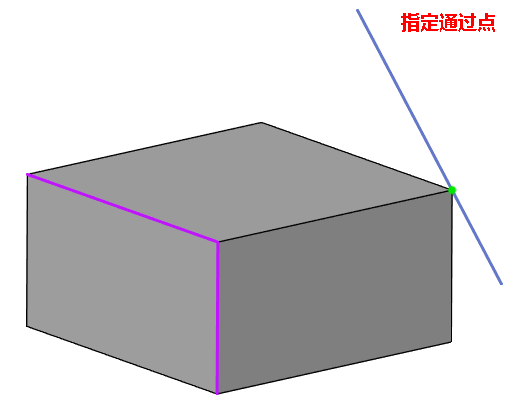

对于两相交直线，通过点拾取框非必选项，若不拾取通过点，默认在两直线的交点处生成基准线；若拾取通过点，将角平分线平移使起点与所选点重合。

对于不相交直线，通过点拾取框为必选项，生成效果为假想两条参考直线平移至所选点处，生成的角平分线作为参考线。

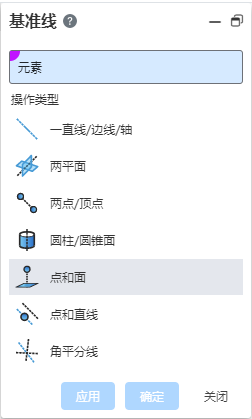

# 点和面

增加点和面类型的基准线，以便在不同场景中选择任意面和任意点快速生成基准线。无需额外绘制草图等，提高产品灵活性。

使用方法：

1）单击开启基准线命令。

2）选择操作类型-点和面。

3）拾取元素：任意面和任意一点。

4）点击应用/确定，完成创建。

说明：

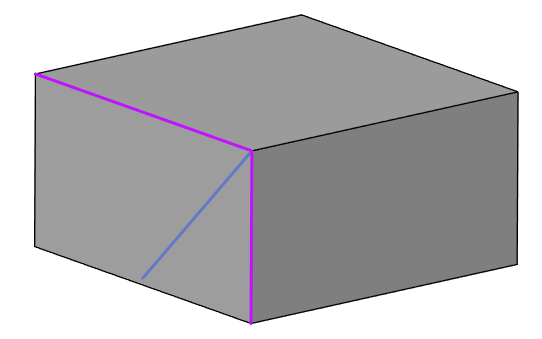

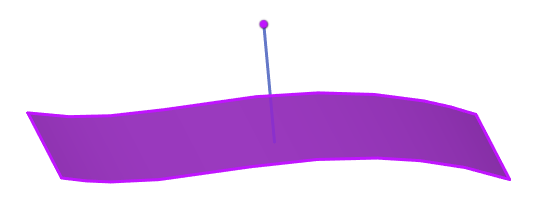

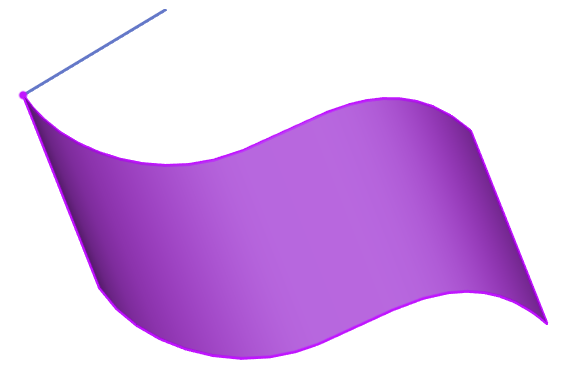

生成效果：通过所选点A，生成所选面法线方向的基准线。
点可以为非拾取面上的点。

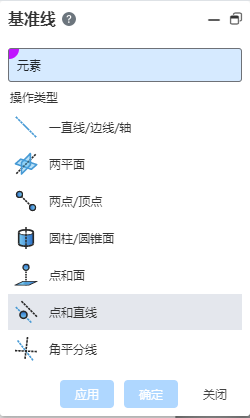

# 点和直线

增加点和直线类型的基准线，以便在不同场景中选择任意面和直线快速生成基准线。无需额外绘制草图等，提高产品灵活性。

使用方法：

1）单击开启基准线命令。

2）选择操作类型-点和直线。

3）拾取元素：任意点和直线。

4）点击应用/确定，完成创建。

说明：

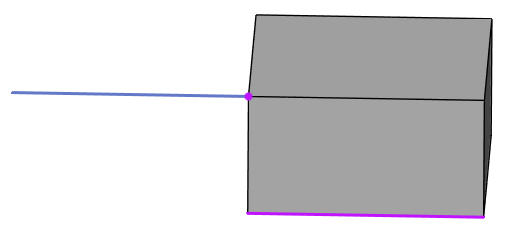

生成效果：基准线位置通过点A，方向与直线B平行。

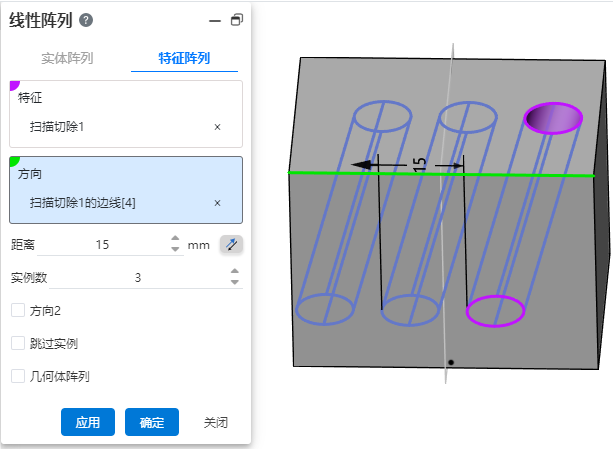

# 阵列/镜像

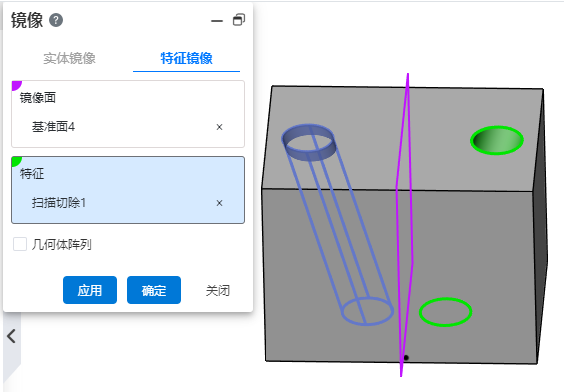

增加阵列/镜像功能支持选择的特征。开放对扫描切除特征进行阵列/镜像的功能，您可以选择扫描切除特征作为阵列源，以满足更多设计场景需要、提高产品灵活性。（阵列效果图示仅以线性阵列为例，其他阵列方式均支持）。

使用方法：

1）单击开启阵列/镜像命令。

2）拾取需要阵列/镜像的扫描切除特征。

3）拾取阵列方向/镜像面。

4）点击应用/确定，完成创建。

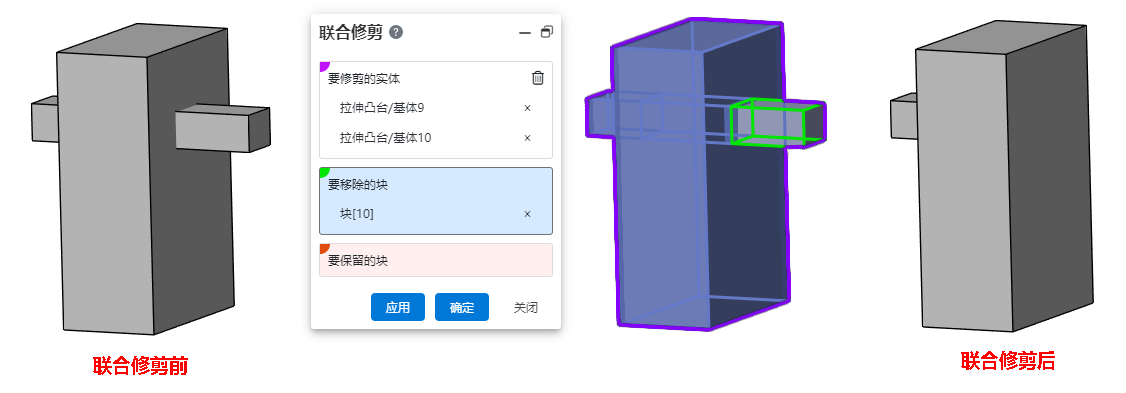

# 联合修剪

增加联合修剪功能，通过该功能，可以实现在多个相交实体中去除不需要的部分，生成所需的一个实体。使用联合修剪功能，无需再使用布尔运算或分割等功能多次操作就能实现快速修剪，简化建模步骤，提高设计效率。

使用方法：

1）单击开启联合修剪命令。

2）拾取至少两个要修剪的实体。

3）拾取要移除/保留的块。

4）点击应用/确定，完成修剪。

说明：

允许选择多个实体，但只能拾取其中两个实体上的块作为要移除/保留的块。
要移除/保留的块不为必选项且支持多选，但至少选择其中一项。
先指定移除块，则除了所选移除块之外的其他块都保留；先指定保留块，则除了所选保留块之外的其他块都删除。

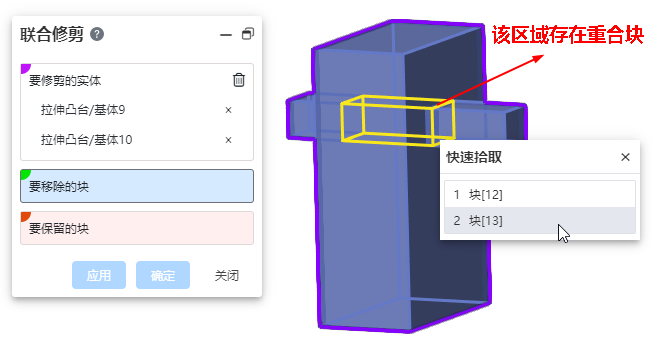

当鼠标所处位置有多个重合的块时，停留一段时间后单击，显示快速拾取对话框，可以指定要拾取那个块。鼠标指向快速拾取对话框中的块时，视口中对应的块应高亮，以便区分。

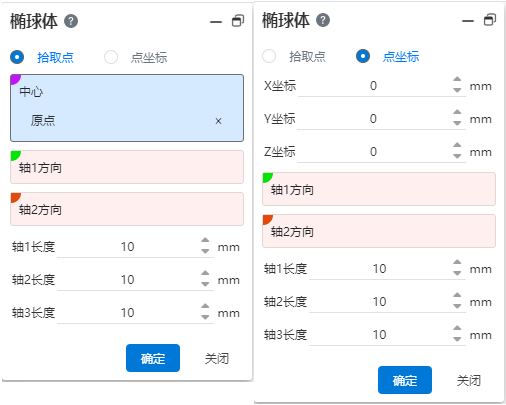

# 椭球体

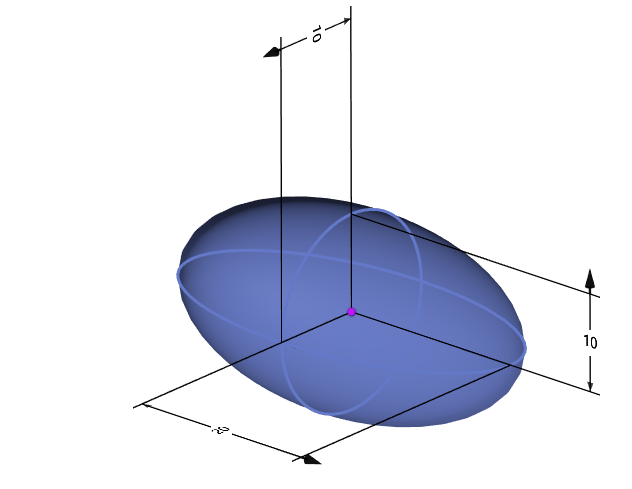

用于快速创建椭球体形状的实体。需要创建椭球形实体时，无需再进行绘制草图轮廓、准备旋转轴、旋转凸台等多步操作，为您提供直接创建椭球体的命令，以简化创建步骤，提高建模效率。

使用方法：

1）单击开启椭球体命令。

2）拾取中心点/设置中心点坐标。

3）拾取轴1方向/轴2方向。

4）设置轴1长度/轴2长度/轴3长度。

5）点击应用/确定，完成创建。

说明：

拾取点/点坐标两种方式均可正常创建椭球体。
轴1方向/轴2方向非必选项。不拾取轴1方向时，默认取X方向为轴1的方向；不拾取轴2方向时，默认取Y或Z方向在轴1方向垂直面的投影作为轴2方向。

# 弯曲

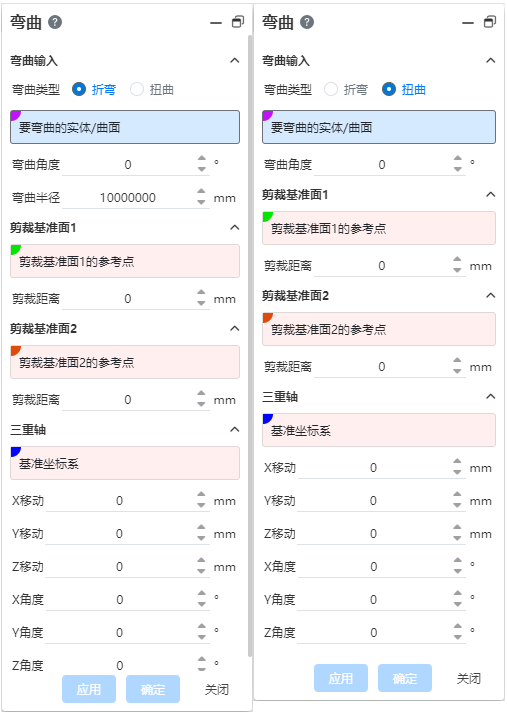

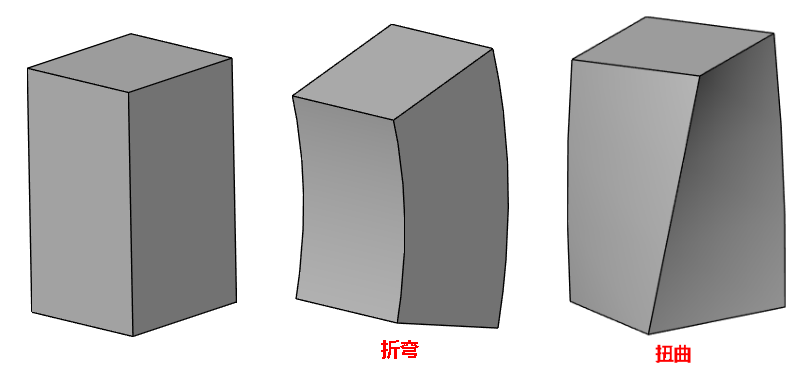

增加将已有实体/曲面进行弯曲的功能。该功能支持对已有实体/曲面进行“折弯、扭曲”两种操作类型的弯曲，解决无法快速创建扭曲的几何体的问题。

使用方法：

1）单击开启“弯曲”命令。

2）在视口或特征面板中拾取要弯曲（包括折弯和扭曲两种类型）的实体或曲面。

3）根据需要选择弯曲类型，设置参数。

4）点击应用/确定，完成创建。

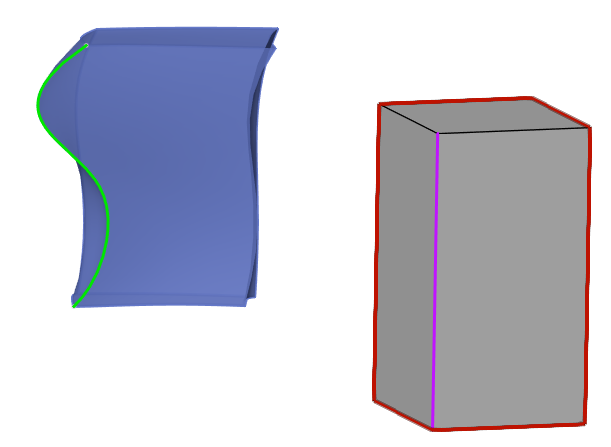

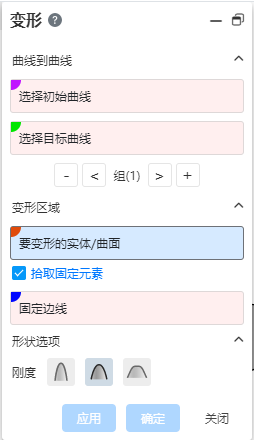

# 变形

增加将已有实体/曲面进行变形的功能。该功能支持对已有实体/曲面进行“曲线到曲线”的变形，解决已创建的实体/曲面无法整体变形的问题。

使用方法：

1）单击开启“变形”命令。

2）拾取选择初始曲线及目标曲线。

3）按需点击控制组按钮。

4）拾取要变形的实体/曲面。

5）可根据需要勾选“拾取固定元素”，以选择需要固定的元素。

6）按需单击选择刚度，控制变形程度。

7）点击应用/确定，完成创建。

说明：

控制组按钮说明：从左到右依次为“删除组、前一个组、当前组、后一个组、增加组”。删除组用于删除当前组（至少保留1个组）；增加组用于新增一个组（新增后自动显示新增的组）；切换前后组时，选择初始/目标曲线的拾取框内容即时切换显示对应组的内容。

刚度按钮说明：从左到右依次为“最小、中等（默认）、最大”。

# 实体混合

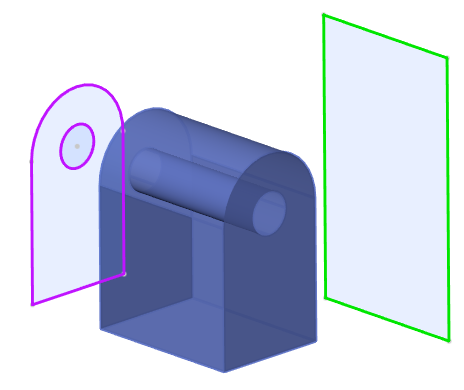

增加实体混合功能用来快速创建两个截面拉伸的相交部分。在一些较为简单的模型中，可以使用两个方向的轮廓完整表示该模型。使用此功能可以实现通过两个方向轮廓快速创建此类模型，一个特征实现其他多个特征的创建效果，极大地提高了建模效率。

使用方法：

1）单击开启“实体混合”命令。

2）拾取轮廓1和轮廓2。

3）按需勾选轮廓1方向和轮廓2方向。

4）点击应用/确定，完成创建。

说明：

轮廓方向非必选项，不勾选时方向默认为轮廓线的法向。勾选后出现方向拾取框，可拾取轮廓投影方向。
当所选轮廓没有默认的法向时，应自动勾选此项，且禁止取消勾选。

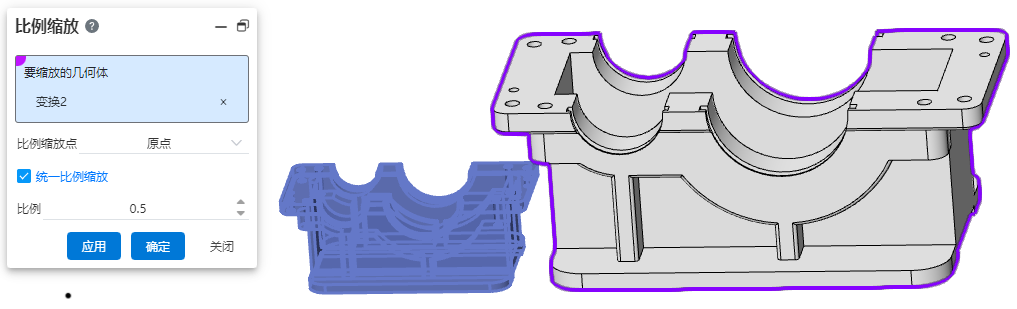

# 比例缩放

新增比例缩放命令，支持整体缩放几何体。

使用方法：

1）单击变换下拉菜单中的“比例缩放”命令。

2）选择要缩放的几何体。

3）设置比例缩放点，该点影响缩放后几何体的位置。

4）设置缩放比例。

5）单击确定，完成缩放。

比例缩放点说明：

重心：所选的每个几何体以各自形心为中心缩放。
原点：所选的几何体统一以文档原点为中心缩放。
坐标系：需要选择一个参考坐标系，所选的几何体统一以所选坐标系的原点为中心缩放。

缩放比例说明：

统一比例缩放：勾选此项，XYZ轴按统一比例缩放；反之，可单独设置XYZ方向的缩放比例。
比例数值：1为保持原始比例不缩放，小于1缩小，大于1放大。

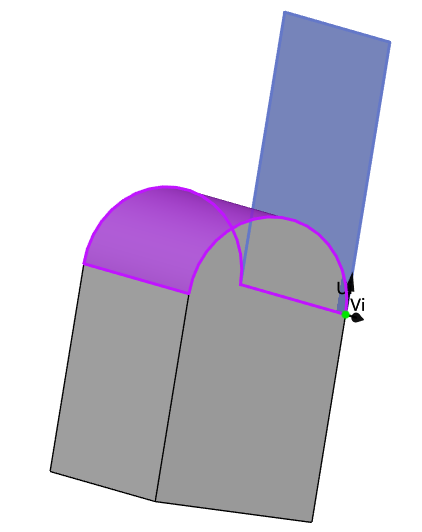

# 包覆

新增包覆命令，支持将草图图案包覆至实体表面。

使用方法：

1）单击布尔运算下拉菜单中的“包覆”命令。

2）选择包覆类型、要包覆的草图、目标面。

3）根据包覆类型设置相关参数。

4）单击“确定”，完成包覆。

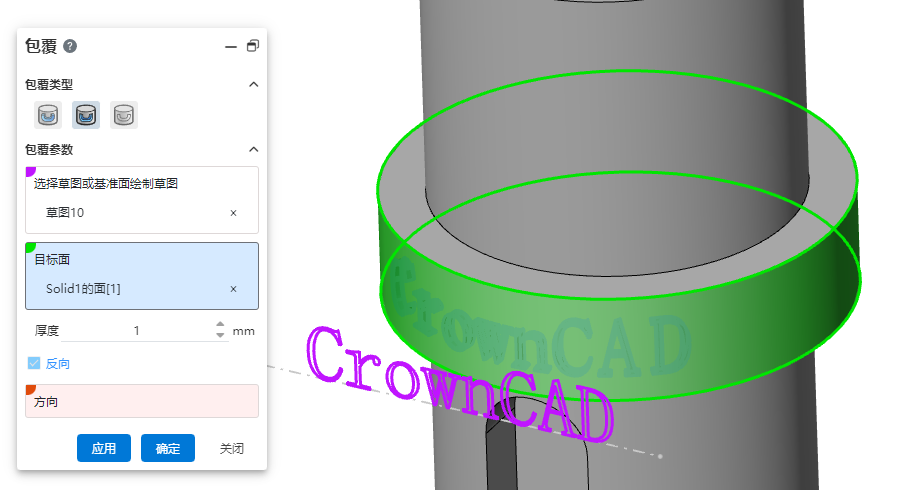

包覆类型说明：

浮雕：图案包覆到面上后向外凸出指定厚度，仅用于实体面。可设置凸出的方向。
蚀雕：图案包覆到面上后向内凹陷指定厚度，仅用于实体面。可设置凹陷的方向。
刻划：图案包覆到面上，将面沿图案路径分割，可用于实体面和曲面。

# 曲面展平

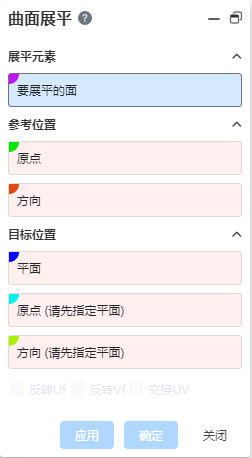

增加曲面展平功能，支持将任意曲面展平至指定位置。满足您在产品设计时，部分贴图等内容需要知道其展开后的形状，以便加工制造的需求。

使用方法：

1）单击开启“曲面展平”命令。

2）拾取要展平的面。

3）按需拾取参考位置及目标位置的各元素。

4）点击应用/确定，完成展平。

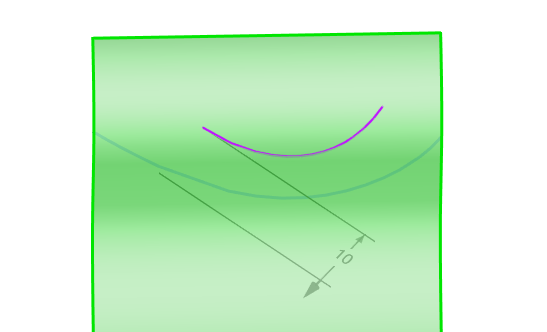

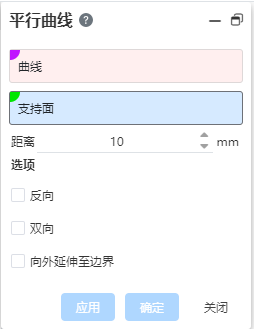

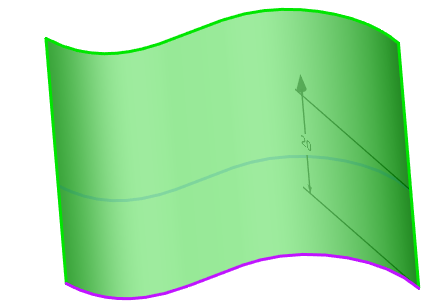

# 平行曲线

增加平行曲线功能，用于创建在指定的偏移距离处平行于现有曲线的曲线。满足您需要对投影到面上的曲线或面的边线生成同曲面上指定偏移距离目标曲线的场景。

使用方法：

1）单击开启“平行曲线”命令。

2）拾取要偏移的曲线和平行支持面。

3）设置生成平行曲线的距离。

4）按需勾选“反向”/“双向”/“向外延伸至边界”等选项（均为非必选项）。

5）点击应用/确定，完成创建。

说明：

勾选“向外延伸至边界”后，平行后的曲线两端自动延伸至支持面边界。

# 装配

# 文档路径

新增文档路径功能，支持查找零部件路径。

使用方法：

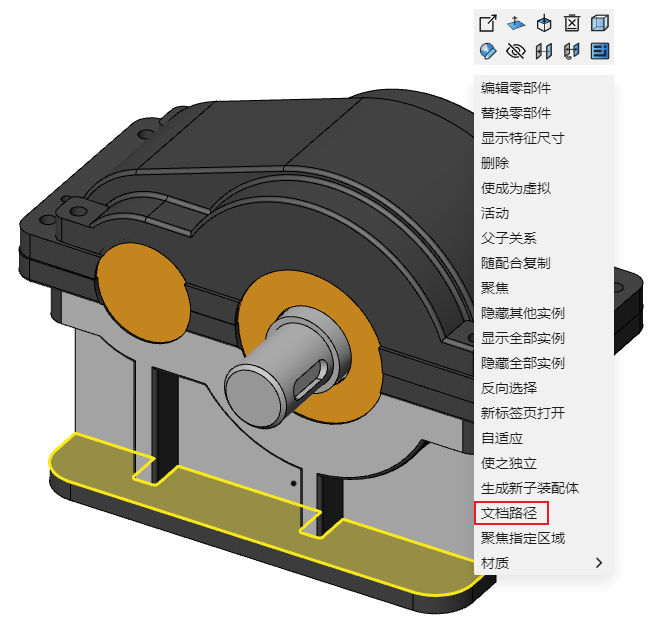

1）在视口或特征面板中右键要查看路径的零部件。

2）单击“文档路径”选项。

3）当前项目的零部件将打开右侧文档列表并高亮显示，其他项目的零部件将弹出对话框显示其路径。

# 镜像零部件与源文档关联

镜像生成的相反方位新文档支持与源文档保持关联。

使用方法：

1）创建装配并插入零部件。

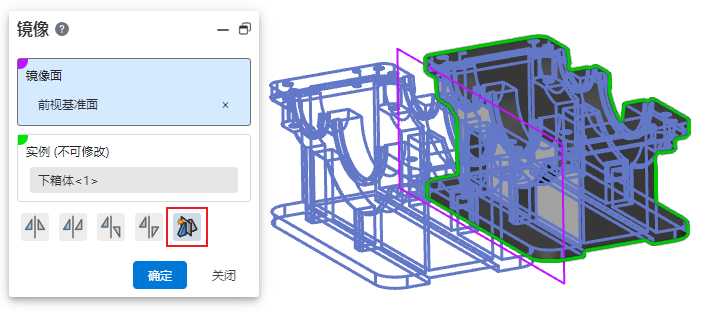

2）使用镜像命令，选择“生成相反方位新文档”方式，创建零部件的镜像文档。

3）跳转至零件文档，编辑该零件。

4）打开装配文档，查看镜像文档，已同步更新。

# 右键旋转零部件

支持在视口中长按右键旋转零部件。

使用方法：

1）创建装配并插入零部件。

2）在要旋转的零部件上保持按住右键不松开，移动鼠标。

3）零部件随鼠标移动旋转。

4）旋转至所需位置后松开右键，完成旋转。

# 配合适配变量管理

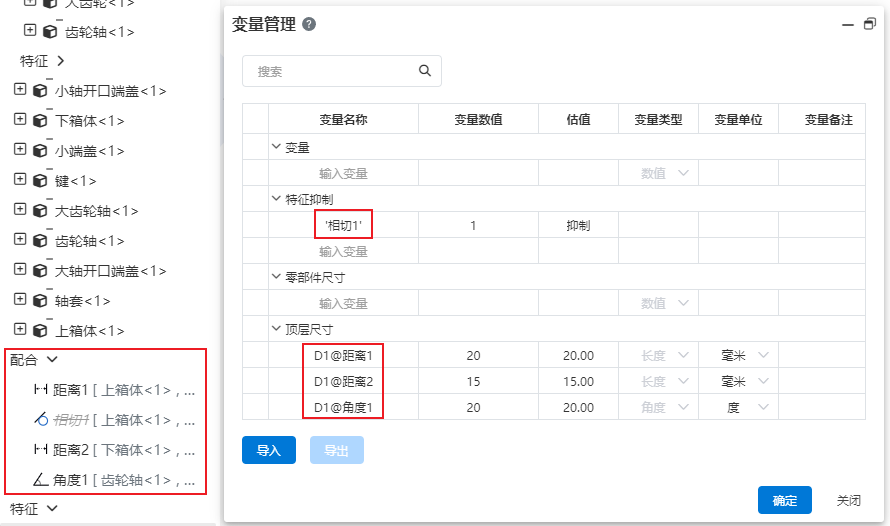

配合适配变量管理，可以在变量管理中修改配合参数、抑制状态。

# 工程图

# 剖视图

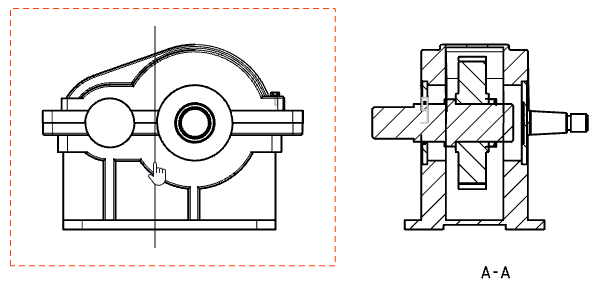

剖视图支持拖拽修改剖切线位置。

使用方法：

1）创建任意剖视图。

2）鼠标左键按住剖视图父视图上的剖切线，沿剖切线的法向拖拽。

3）松开鼠标，结束拖拽，剖视图更新。

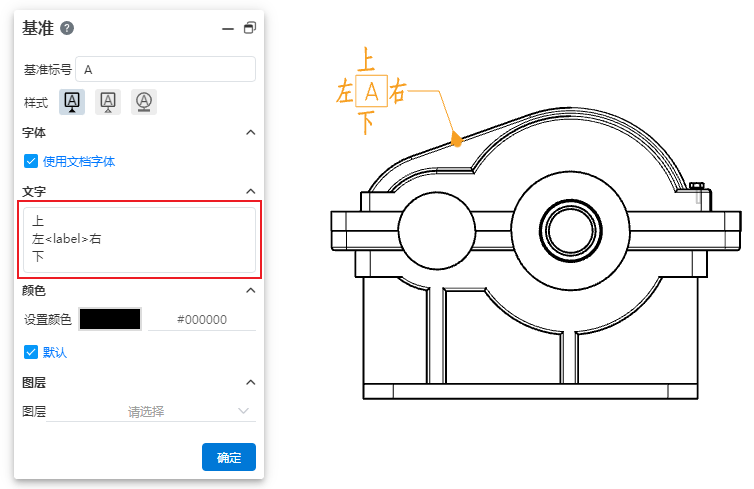

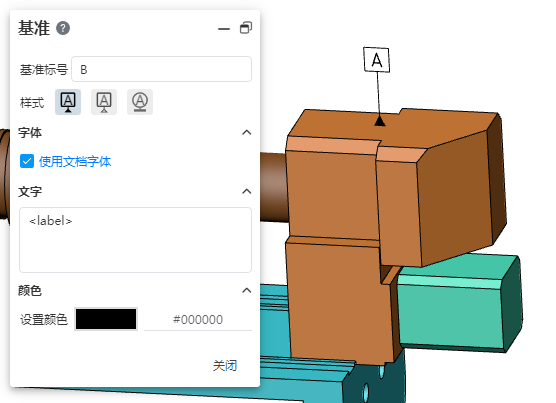

# 基准

基准增加文字编辑框，支持在基准符号周围添加自定义文字。

使用方法：

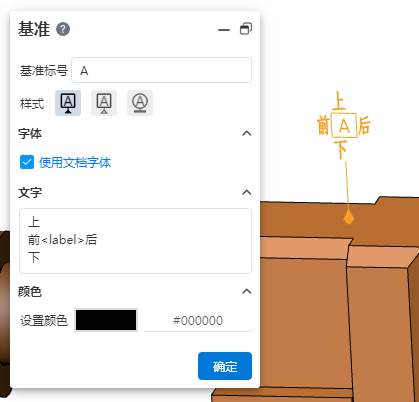

1）创建基准标注。

2）在对话框的“文字”输入框中输入文字，文本框中的<label>代表基准标号所在位置。

3）单击“确定”，完成创建。

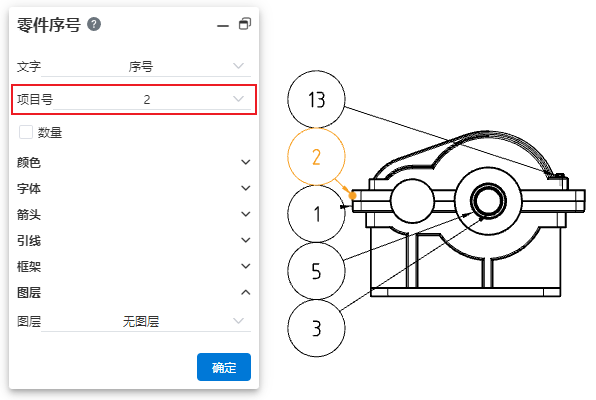

# 零件序号

零件序号可自选序号，材料明细表顺序随之更新。

使用方法：

1）创建材料明细表和零件序号。

2）选择要修改的零件序号。

3）在零件序号对话框中，使用“项目号”的下拉框选择序号。

4）单击“确定”，完成修改，材料明细表的序号随之更新。

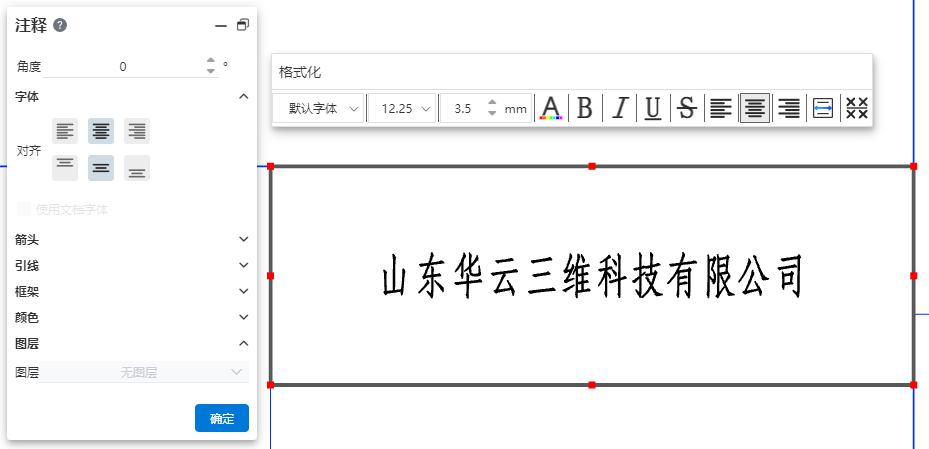

# 注释

注释编辑时显示边框和控标，支持设置对齐方向，便于控制注释文字位置。

使用方法：

1）双击编辑注释。

2）在注释对话框中使用“对齐”选项，设置文字相对边框的对齐位置。

3）在视口中拖拽文字周围边框的红色控标，调整边框位置。

4）单击确定，完成调整。

# 图纸格式自动边界

图纸格式自动边界增加更多参数，支持生成自定义的图框。

使用方法：

1）进入编辑图纸格式状态，单击“自动边界”命令。

2）切换到“边界参数”Tab页。

3）根据需要设置参数。

4）单击“确定”，完成边界创建。

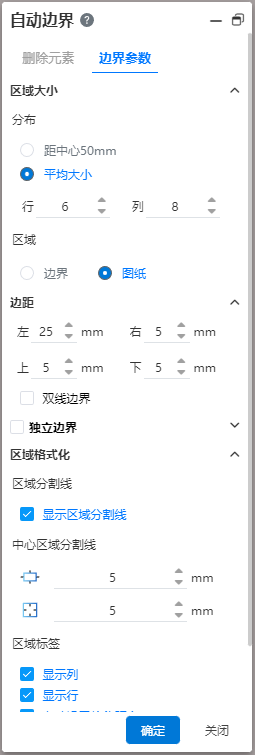

参数说明：

区域大小：设置划分区域的规则和总划分区域
边距：当总划分区域设置为“边界”时，控制边界与图纸上下左右的距离。
双线边界：在边界框外侧生成一圈边线，组成双线边界。
独立边界：边界线的边距与区域划分的边距默认是相同的，勾选独立边界，可以为边界线单独设置边距。
区域分隔线：设置是否显示区域分隔线，区域分隔线的长度。
区域标签：设置行和列标签的显隐状态和位置。
字体：设置区域标签的字体。

# 角度标注

支持选择三个点标注角度，同草图角度标注。

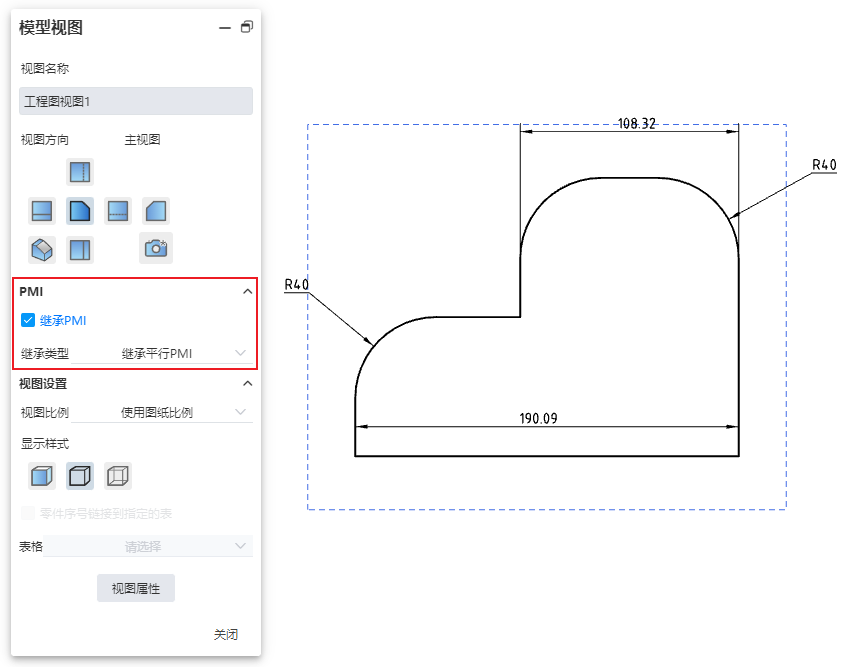

# 读取三维PMI标注

视图支持读取三维PMI标注。

使用方法：

1）选择要读取三维PMI标注的视图。

2）在对话框中勾选“继承PMI”，选择继承类型。

3）单击关闭，完成继承。

继承类型说明：

继承平行PMI：仅继承与当前视图方向平行的PMI。
继承全部PMI：所有方向的PMI都显示在工程图中。
继承视图PMI：对预设的视图和从三维中引用的自定义视角视图可用，显示激活该视图时，标注在该视图上的PMI。

注：继承的PMI标注不能在工程图中编辑修改，只能调整位置。

# 批量导出PDF

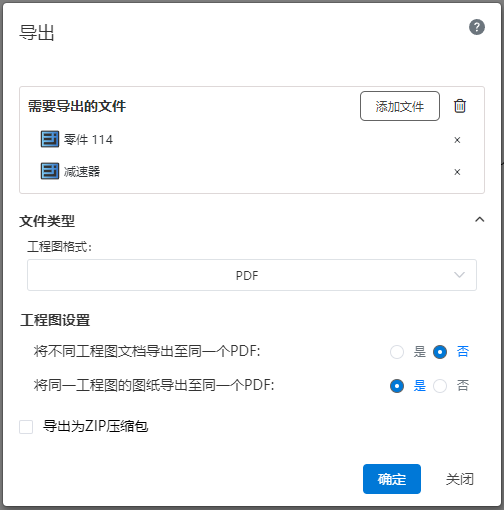

导出PDF时，可以批量导出多个图纸，并支持设置图纸合并方式。

使用方式：

1）单击导入/导出下拉菜单的导出按钮。

2）使用“添加文件”功能可多选要导出的文件。

3）工程图格式选择PDF。

4）设置不同工程图文档和同一工程图文档的图纸是否合并至同一个PDF。

5）单击确定，完成导出。

# 框选编辑

支持框选同类型元素，批量编辑。

使用方式：

1）在视口中框选要编辑的元素，不同类型的元素优先级不同。

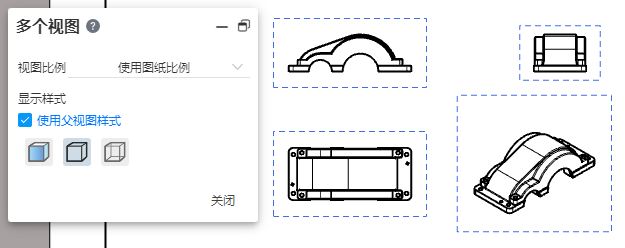

2）框选同类型元素时，例如视图、注释等，将弹出对话框。

3）在对话框中进行编辑，所有同类型元素同步被修改。

4）单击关闭，结束编辑。

# 评估工具

# 文档比较

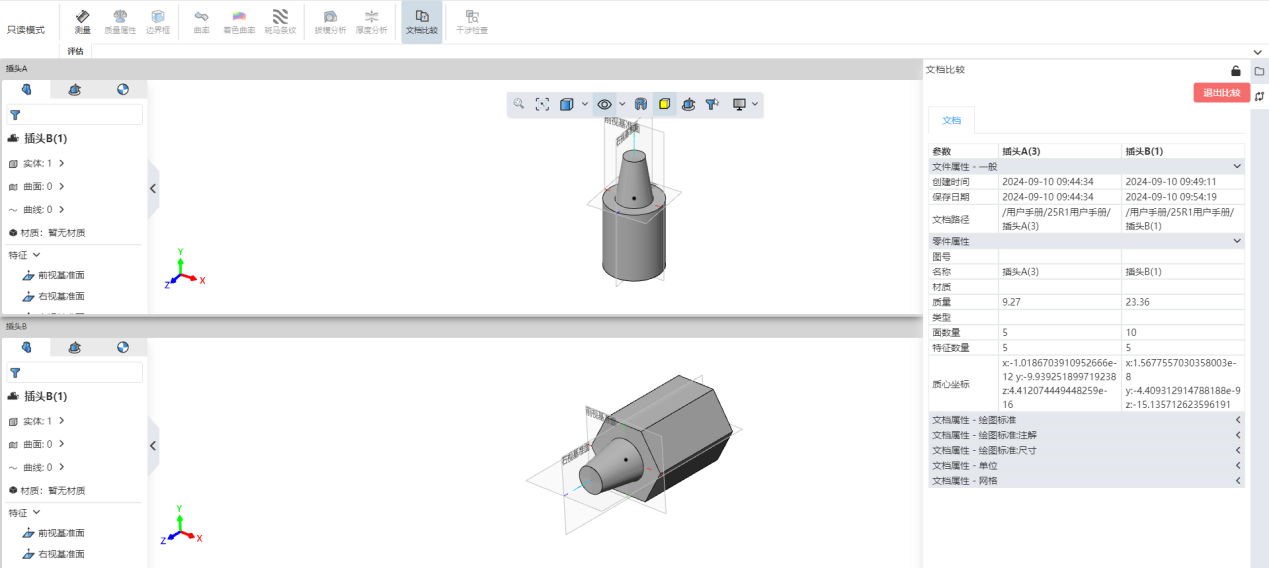

新增文档比较命令，可以比较文档属性。

使用方法：

1）在评估模块中的单击“文档比较”。

2）在对话框中选择“参考文档、比较的文档”。

3）单击“计算”按钮。

4）等待计算完成后自动显示比较结果。

5）单击“退出比较”按钮，结束比较。

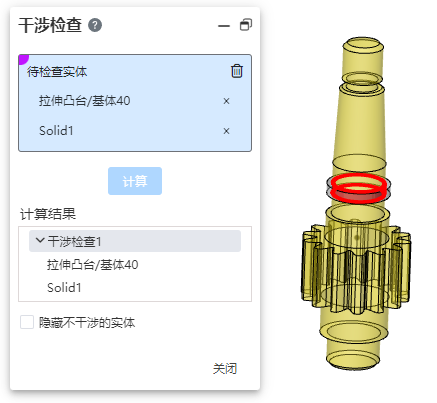

# 干涉检查

干涉检查命令支持在零件中检测实体。

使用方法：

1）在评估模块中的单击“干涉检查”。

2）选择要检查的实体。

3）单击“计算”按钮。

4）等待计算完成后显示结果。

5）单击关闭按钮，结束检查。

# 钣金

# 边线法兰

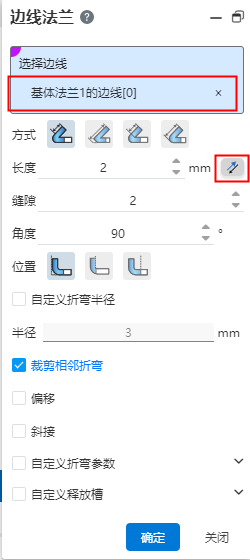

边线法兰编辑增加支持“选择边线”的再编辑，且支持生成反向边线法兰。

使用方法：

1）在特征面板中右键单击已生成的边线法兰，开启边线法兰编辑界面。

2）可重新选择要生成边线法兰的边线。

3）可以点击反向按钮，使法兰反向拉伸。

4）点击确定，完成编辑内容更改。

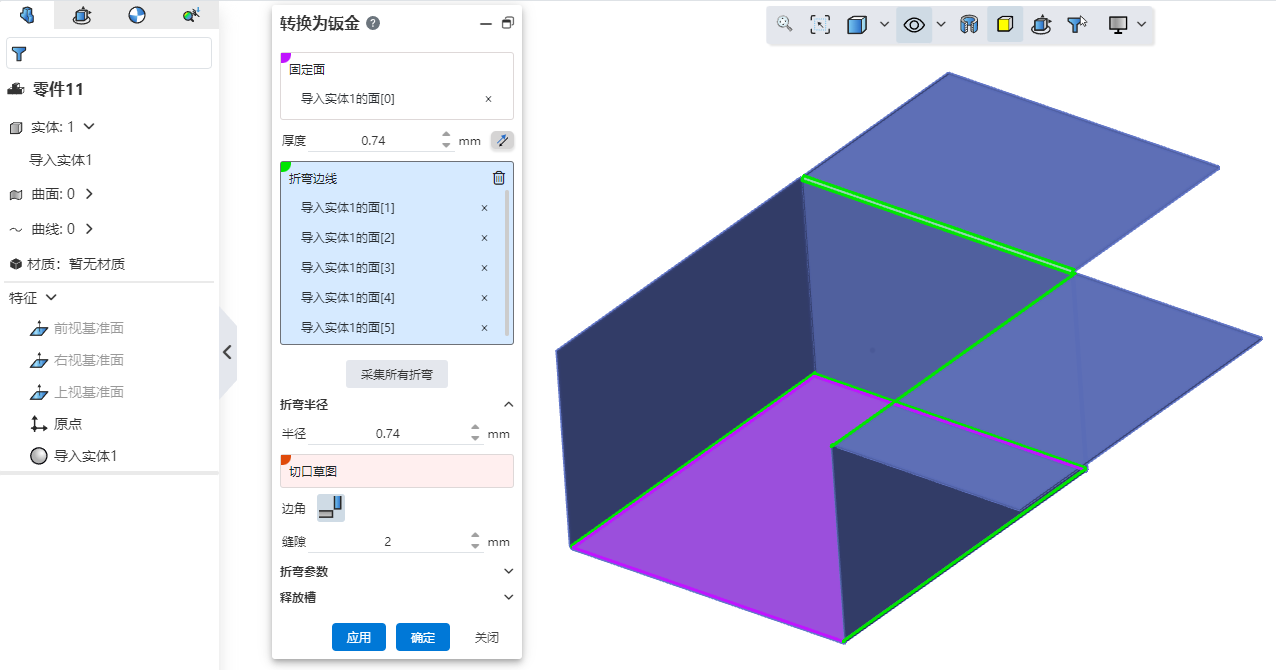

# 转换为钣金

转换为钣金支持自动采集所有折弯，自动识别壁厚。

使用方法：

1）单击钣金模块的“转换为钣金”命令。

2）选择导入或其他方式生成的、需要转换为钣金的实体。

3）设置固定面。

4）单击“采集所有折弯”，系统自动填充所有可用折弯，并自动设置实体对应的壁厚。

5）单击“确定”，完成创建。

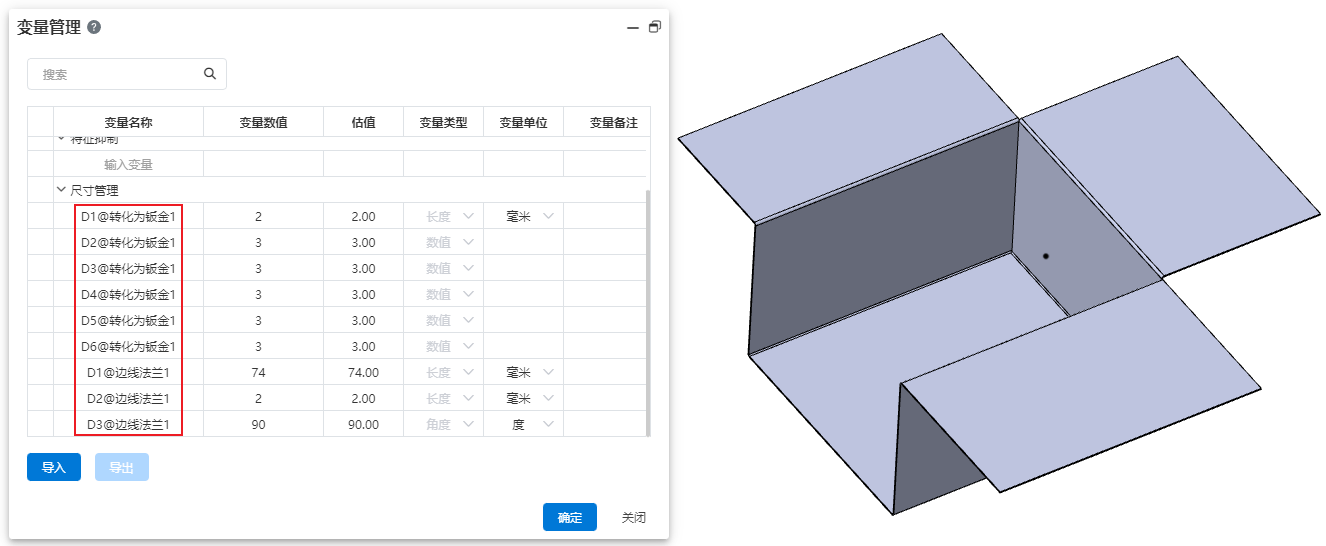

# 适配变量管理

钣金特征支持在变量管理中修改尺寸、抑制状态。

使用方式与普通特征相同。

# 焊件

# 适配变量管理

焊件特征支持在变量管理中修改尺寸、抑制状态。

使用方式与普通特征相同。

# 线缆

# 连接点

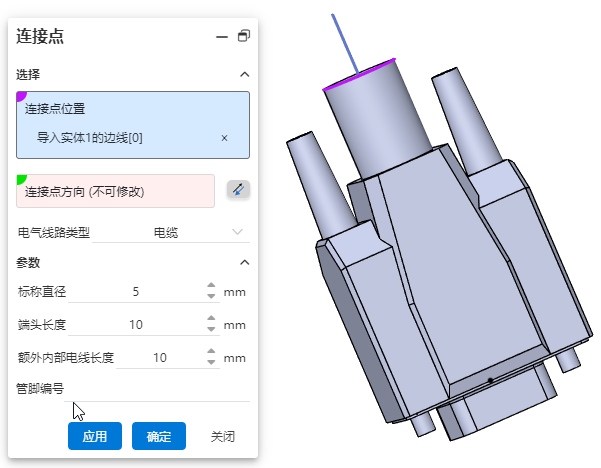

零件文档中新增“连接点”命令，可以对零件模型创建连接点，使普通零件转为电气零部件的接头，从而具备连接线路的功能。

使用方法：

1）导入或绘制任意零件模型。

2）进入步路模块，单击开启连接点命令。

3）拾取要创建连接点的位置，支持圆弧线和点。

4）选择连接点方向，支持反向。注意连接点位置拾取圆弧线时默认为轴线方向，不可选取方向，但支持反向。

5）选择电气线路类型。

6）设置连接点参数。

7）单击“确定”，完成创建。

# 创建线路

新增“创建线路”命令，可以创建线路子装配体，并自动进入Topdown环境进行线路编辑，作为满足您在装配中绘制线路需求的基本条件。

使用方法：

1）新建/打开装配文档。

2）进入线缆模块，单击开启创建线路命令。

3）输入线路名称。

4）单击“确定”，完成创建。

# 进入/退出线路

新增“进入/退出线路”功能，可以快速进入或退出线路子装配文档，方便您后续对创建的线路进行编辑和退出编辑。

使用方法：

1）进入线缆模块，单击“进入线路”命令，开启选择线路对话框。

2）单击选择要进入的线路

3）单击“确定”，进入所选线路子装配的3D草图。

4）单击“退出线路”下拉框，支持选择退出线路或退出草图。

# 线缆库

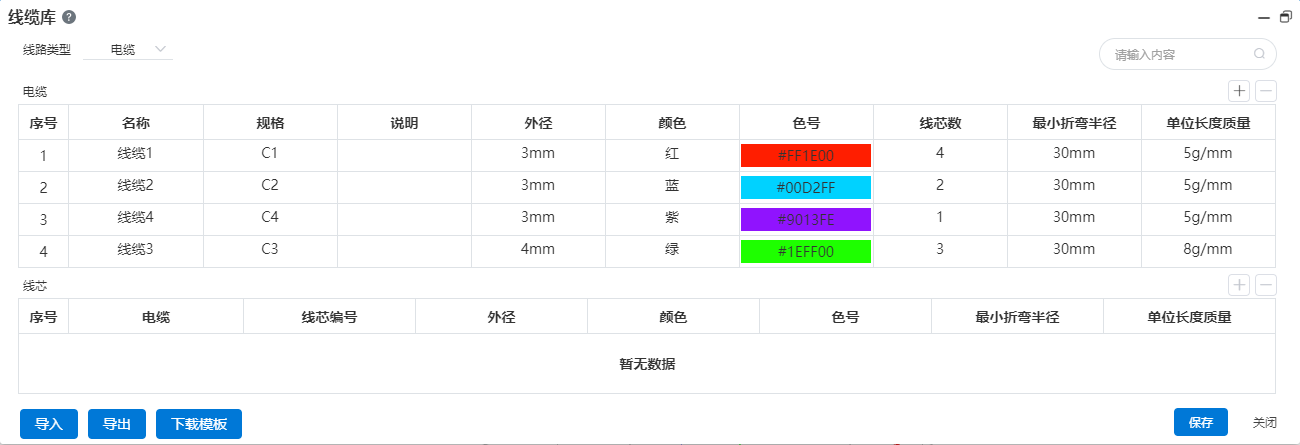

新建“线缆库”功能“，可以编辑和管理线缆。满足您导入、导出及自定义线缆类型和样式的需求。

使用方法：

1）进入线缆模块，单击“线缆库”命令。

2）选择线路类型，支持电缆和电线两种类型。

3）创建或导入所需线缆参数

4）点击保存，可以对线缆库中线缆内容进行保存。

5）可以根据需要将线缆库中内容导出至Excel。

6）单击“退出线路”下拉框，支持选择退出线路或退出草图。

**注：**支持下载模板，在模板中批量输入线缆参数并导入至线缆库中，帮助您快速创建多条线缆。

# 接线表

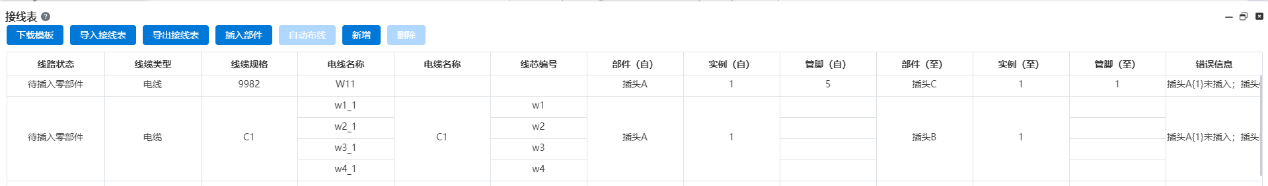

新增接线表命令，可以通过接线表查看当前线路信息、导入导出和编辑表格内容、自动插入零部件和自动生成线路，帮助您快速完成布线。

使用方法：

1）进入要进行接线的线路中。

2）单击线缆模块的“接线表”命令。

3）创建或编辑接线表信息。

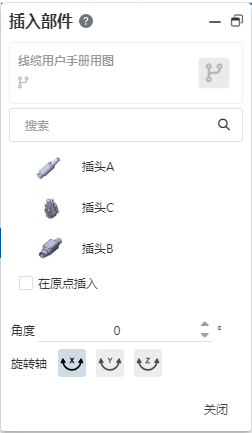

4）点击“插入部件”，开启插入部件命令框

5）在插入部件命令框中点击拾取部件，在视口中任意位置单击完成插入。

6）点击自动布线，完成目前接线表中线路布线。

接线表编辑说明：

下载模版：下载接线表至本地，可以使用模板编辑接线表信息。

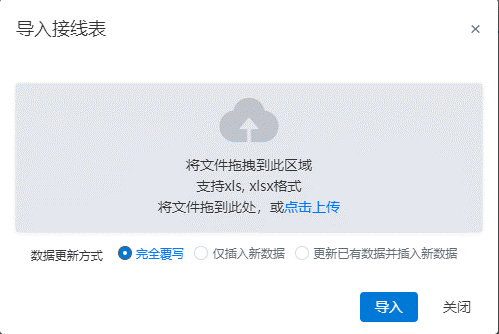

导入接线表：可以将接线表.excel导入至系统接线表中，完成快速批量创建接线线路信息。

新增/删除：可以直接在系统接线表中完成接线线路的创建和删除。

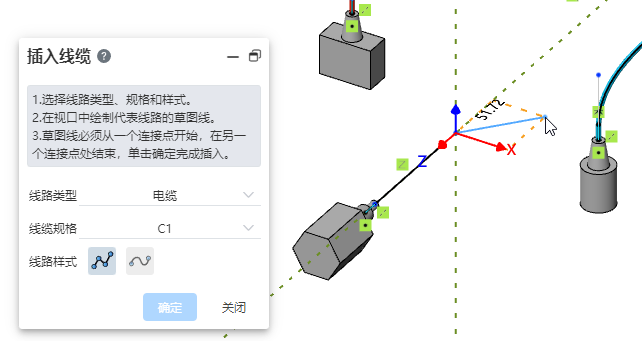

# 插入线缆

新增插入线缆命令，可以自由绘制路径并生成线缆。

使用方法：

1）进入要插入线缆的线路中。

2）单击线缆模块的“插入线缆”命令。

3）选择要插入的线路类型和规格。

4）选择线路样式，支持直线和样条曲线。

5）在视口中绘制线路。注意必须从一个部件的连接点开始，路径保持连续，直到另一个部件的连接点处结束。

6）单击“确定”，完成创建。

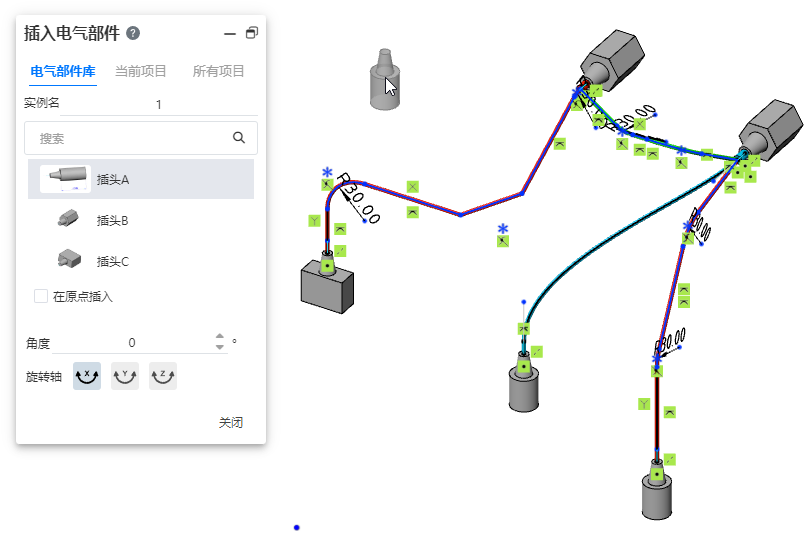

# 插入电气部件

新增“插入电气部件”命令，可以自由插入所需的电气部件。

使用方法：

1）进入要插入电气部件的线路中。

2）单击线缆模块的“插入电气部件”命令。

3）在电气部件库或项目中选择要插入的电气部件。

4）设置实例名，该名称用于在接线表等功能中区分部件实例。

5）在视口中单击，完成插入。

6）支持连续插入。

7）单击关闭按钮，结束插入操作。

注：请使用“插入电气部件”功能，或接线表中“插入部件”功能插入电气部件，以确保系统能够正确识别电气部件并进行布线、统计等操作。

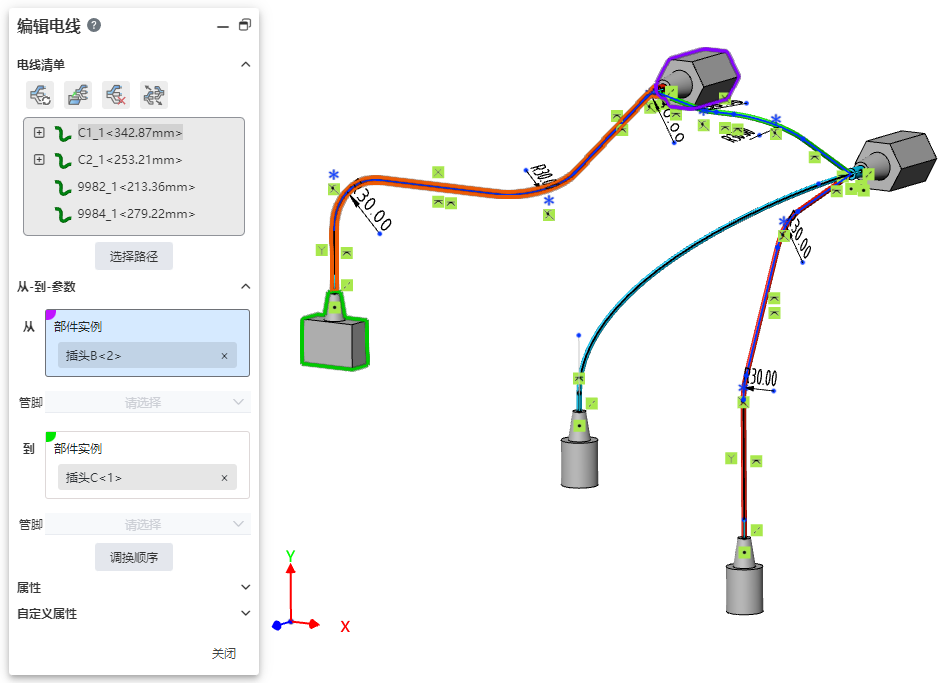

# 编辑电线

新增“编辑电线”功能，可编辑、修改和新增电线。

对话框说明：

刷新电线：重建整个线路中的电线和电缆。
添加电线：单击选择一种线路规格添加至当前线路。
删除电线：选择清单中的线缆，单击此项以删除所选线缆。
替换电线：选择清单中的线缆，单击此项以修改线缆的规格。
电线清单：显示当前线路中存在的电线和电缆。
选择路径：选择清单中的线缆，单击在弹出的对话框中为其指定路径。
从-到-参数：显示和设置从和到的部件实例以及管脚号。
调换顺序：单击以互换从-到-的内容。
属性：显示线路预设的电气属性。
自定义属性：可以根据需要自行添加属性。

电线清单线路状态：

：正常线路。

：路径存在错误。

：未指定路径。

注：当您指定路径时，路径必须连续，并且从一个部件实例的连接点连接到另一个部件实例的连接点。

# 统计表格

新增“统计表格”命令，可以将线路信息按预定规则统计在表格中展示。

使用方式：

1）进入要查看统计信息的线路中。

2）单击“统计表格”命令。

3）选择要查看的表格类型。

4）可以根据需要将表格导出为EXCEL表格文件。

表格类型说明：

电路摘要：显示当前线路中全部线路信息。
接头表格：选择当前线路内的某个接头实例，查看该接头实例的连接信息。
材料明细表：显示线路子装配中的各零部件以及线路，同规格线路合并显示。

# 快速设计

新增快速设计模块，用于快速创建“圆柱齿轮、圆锥齿轮”。

使用方式：

1）单击快速设计模块的“圆柱齿轮、圆锥齿轮”命令，弹出对话框。

2）在对话框中设置齿轮参数。

3）单击确定按钮，等待系统完成模型创建。

注意：快速设计功能将清空当前文档后创建模型，请务必在使用前确认当前文档中没有需要保留的数据。

# 直接编辑

新增直接编辑模块，提供用于直接编辑模型的命令。

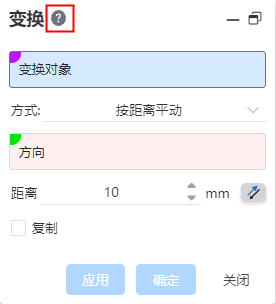

说明：在命令对话框中，单击问号图标，可跳转查看该命令的帮助手册。

# 点云

# 导入点云

新增导入点云模型文件功能，支持*.xyz; .asc;.ply;*.pcd四种格式。

导入方式与导入其他模型文件方式相同。

# 定位

新增定位功能，可以用于调整点云模型相对原点的位置和方向。

使用方式：

1）单击点云模块的“定位”命令，弹出定位对话框

2）选择要定位的点云模型。

3）选择定位方式，设置参数。

4）单击“确定”，完成定位。

定位方式说明：

设定参数：参考零件特征的“变换”功能，通过指定参数进行定位。
自动定位：系统基于重心和惯性主轴将模型自动定位，重心为“原点”。
选择定位参考：通过指定原点、XY方向定位模型。

设定参考原点：在点云模型中拾取一个点，拾取的点与文档原点重合。

参数设置：根据定位方式不同，显示不同的参数。

# 剔除多余点

新增剔除多余点功能，可以删除点云扫描时产生的多余点。

使用方法：

1）单击点云模块的“定位”命令，弹出定位对话框

2）选择要定位的点云模型。

3）根据要删除的形状，选择适当的框选工具。

4）在视口中框选要删除点云的区域。

5）若需要修改删除的“深度”，则勾选“选择深度调整”。

6）在视口中拖拽绿色方形控标，调整深度。

7）根据需要设置是否“反侧切除”。勾选：删除框选范围外点云；不勾选：删除框选范围内点云。

8）单击确定，完成剔除操作。

# 去除噪声

新增“去除噪声”命令，可以去除误差较大的离散点。

使用方法：

1）单击点云模块的“去除噪声”命令，弹出对话框

2）选择要去除噪声的点云模型。

3）设置偏差距离。

4）单击“计算”，查看在当前偏差距离中的预览。

5）根据需要调整偏差距离，重复步骤3~4以获得满意的预览效果。

6）单击“确定”，完成去噪。

# 简化

新增“简化”功能，提高模型处理效率、优化数据质量，为后续点云转高质量网格提供保障。

使用方法：

1）单击点云模块的“简化”命令，弹出对话框

2）选择要简化的点云模型。

3）设置缩减比例或目标点数、采样方式、简化选项。

4）单击“计算”，查看简化预览

5）根据需要调整参数，重复步骤3~4以获得满意的预览效果。

6）单击“确定”，完成简化。

对话框说明：

缩减比例、目标点数：两者相互关联，控制本次简化要删减多少点。
采样方式：可选“随机采样、曲率采样、均匀采样”，影响简化算法，不同方式将获得不同的简化效果。
简化选项：控制是否“永久删除简化的点”，勾选时，简化的点被永久删除，无法再编辑参数。
简化详情：显示简化相关的信息。

# 网格化

新增“网格化”命令，支持将点云数据转换为网格数据。

使用方法：

1）单击点云模块的“网格化”命令，弹出对话框

2）选择要网格化的点云模型。

3）设置点间距离、平滑度，以及是否保留点云数据。

4）单击“计算”，查看在当前参数下的预览以及三角面片数量。

5）根据需要调整参数，重复步骤3~4以获得满意的预览效果。

6）单击“确定”，完成网格化。

对话框说明：

点间距离：生成的网格模型中三角面片的边长。
平滑度：从左往右拖拽，平滑度逐渐提高。
保留点云数据：勾选，转换后保留点云数据；不勾选，转换后删除点云数据。

# 数据转换

# obj格式

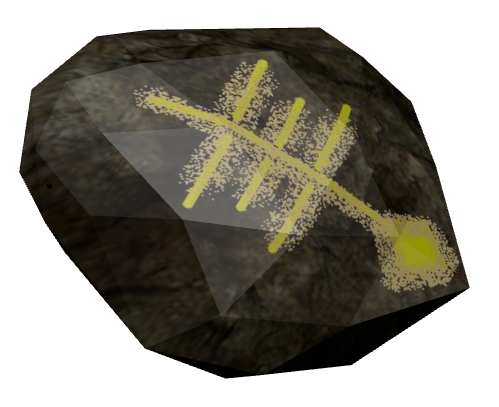

obj模型转换后支持保留模型纹理。

使用方式：

1）将obj模型与相关的纹理图片打包为zip压缩包。

2）上传压缩包。

3）转换完成后查看obj模型。

# dgn格式

新增支持转换dgn格式的三维模型文件。

# 协同

# 解散团队时可转移团队项目所有权

解散团队时，可转移团队项目所有权。

使用方式：

1）在团队管理界面打开要解散的团队。

2）单击删除团队，确认。

3）弹出“团队项目所有权转移”对话框。

4）在对话框中勾选要设置的团队内项目，在下方选择处理方式。支持“转移给自己、转移给团队、转移给用户、删除”方式。

5）单击“√”完成对勾选项目的处理方式设置。

6）重复步骤4~5完成所有项目的处理方式设置。

7）单击“确认”团队所有权按设置的方式转移，团队被删除。

# MBD

# 尺寸类型

MBD模块新增“尺寸链、基准尺寸、弧长尺寸、倒角尺寸”尺寸类型标注。

使用方式：

1）在视口左侧的“视图面板”中右键激活要放置MBD的视图。

2）单击MBD模块中要创建的标注。

3）在视口中选择“点、线、面”进行标注。

4）标注交互和对话框可设置项参考工程图标注。

# 支持元素

MBD标注命令支持元素进行了扩充，支持在“点、线、面”元素上创建尺寸、基准、形位公差、粗糙度、焊接符号、基准目标标注。

# 基准

基准支持在标号周围自行添加文字。

使用方法：

1）创建基准标注。

2）在对话框的“文字”输入框中输入文字，文本框中的 <label> 代表基准标号所在位置。

3）单击“确定”，完成创建。

# 工具

# 鼠标光标

绘制草图时，鼠标光标会根据当前命令显示对应图标。

# 另存文档

新增另存文档功能，将当前打开的文档另存为新文档。

使用方法：

1）在打开文档的状态下，单击保存图标的下拉菜单中的“另存文档”选项。

2）在“另存文档”对话框中设置要生成的新文档的名称。

3）设置要保存的新文档的位置。

4）设置是否“包含所有参考文档”：勾选，同时复制当前文档和引用的参考文档；不勾选，仅复制当前文档。装配和工程图文档可用此项。

5）设置是否“另存并打开”：勾选，复制后打开新文档；不勾选，仅复制不打开新文档。

6）单击“确认”，完成另存文档。

# 打包

支持打包复制零件、装配、工程图和关联文档。您可以使用此功能将关联文档快速收集在一起并创建副本，方便改型或存档。

使用方式：

1）单击保存下拉菜单的打包命令

2）在对话框中设置要打包内容、是否包含工程图、标准件等

3）通过浏览更改打包位置

4）添加前缀、添加后缀：勾选后在输入框中输入文本，然后按回车键，每个新名称中添加统一的前后缀。

5）点击保存完成相应的打包

# 应用

# 双击打开材质库

在特征面板中双击“材质”，即可快速打开材质库。

# 快速修改标准件规格

单击装配中已插入的标准件，可以在弹出菜单中快速修改规格。

使用方法：

1）在装配中使用标准件库功能插入标准件。

2）在视口中单击已经插入的标准件。

3）鼠标附近显示快捷菜单。

4）单击快捷菜单中的下拉框，可切换该标准件的其他规格。

# 渲染

# 拾取

透明渲染时，支持通过透明面选择被遮挡的其他元素。

使用方式：

1）打开“系统设置-选择”页面，确保“启用通过透明面选择”选项处于勾选状态。

2）使用设置外观或右键菜单的半透明功能将面/零部件设置为半透明。

3）可穿透半透明的面拾取到被遮挡的其他元素。

注：其他元素必须为不透明状态才能被拾取。

# 孤立

支持零件中孤立显示实体/曲面，以便临时单独查看特定的几何体。

使用方法：

1）在特征面板或视口中右键实体/曲面。

2）单击右键菜单的“孤立”。

3）进入“孤立”状态，其他实体/曲面被隐藏，仅显示所选的实体/曲面。

4）单击“退出孤立”，恢复默认状态。

# 项目文档

# 转移所有权

新增转移所有权功能，当发生人事调动、项目资源调整等情况时，可以使用此功能修改项目、文档的所有者。

使用方法：

1）右键需要转移所有权的项目、文档。

2）单击“转移所有权”选项。

3）在“转移所有权”对话框中，使用“用户、团队”Tab页切换转移给用户或团队。

4）设置目标用户、团队。

5）单击“转移”，完成所有权转移。

注：转移项目时，勾选“同时转移项目下文档所有权”，可以同时转移项目和项目内所有文档的所有权；反之，仅转移项目所有权，文档所有权不变。
