# 欢迎使用CrownCAD 2025 R2
CrownCAD 2025 R2，广泛汲取用户最真实的反馈，最大程度实现客户需求。在易用性方面，致力于提升客户体验；在功能性方面，持续增加客户亟需的命令，可帮助您快速完成产品设计研发工作。
主要增强功能：
| 草图 | 增强3D点功能，可直接在面上绘制点并自动添加约束。 |
| 增强阵列功能，阵列生成元素支持编辑。 | |
| 优化约束引线，支持引用外部点作为参考，在鼠标光标和外部点之间显示水平/竖直约束引导线。 | |
| 优化样条曲线交互，支持单击右键或双击左键结束绘制。 | |
| 零件和特征 | 增强分割功能，支持选择线作为分割工具。 |
| 增强基准面功能，点法向类型增加“曲线长度百分比”选项。 | |
| 基准线功能新增曲线的切线类型。 | |
| 增强变换功能，变换方式增加点到点。 | |
| 新增另存为镜像零件功能，可以直接创建与当前零件镜像的新零件。 | |
| 扫描凸台、扫描切除功能增强，支持拾取实体面/曲面作为扫描轮廓。 | |
| 新增控制点曲面功能，通过调整面的控制点自由修改面的外形。 | |
| 装配 | 对称配合优化，支持选择同一个零件的两个元素与其他零部件的面对称。 |
| 新增智能扣件功能，在装配中可自动插入与模型匹配的标准件。 | |
| 新增虚拟零部件功能，可以将零部件存储在装配内而不生成独立文档。 | |
| 新增子零部件调序，支持拖拽零部件实例在列表中的顺序，同时控制材料明细表中的顺序。 | |
| 动画功能增强，支持将爆炸视图、动画作为视频保存至本地。 | |
| 新增大型装配体模式，在大装配模式中可以保持零部件的轻量化和还原状态。 | |
| 新增搜索过滤功能，支持在装配面板中搜索过滤零部件、特征等。 | |
| 工程图 | 剖视图命令增强，新增“对齐”方式，可以用于创建旋转的剖视图。 |
| 剖视图细节优化，剖视图标号默认位置调整至视图上方，同时支持拖拽剖切线、剖切符号修改位置。 | |
| 新增总公差表命令，支持创建总公差表。 | |
| 零件序号对话框排版优化，同时增加设置数量的位置、标志等细节。 | |
| 新增“尺寸居中”功能，可以将尺寸保持在尺寸线的中间位置。 | |
| 新增隐藏尺寸界线、尺寸线功能。 | |
| 新增隐藏视图中的模型边线功能。 | |
| 新增属于视图的标注，锁焦视图后可创建属于视图的标注。 | |
| 评估工具 | 新增“检查实体”命令，可以用来自动查找模型中的无效面、无效边线、短边线等元素。 |
| 新增“几何体分析”命令，可以识别出零件中可能引起问题的几何实体。 | |
| 文档比较命令增强，新增比较特征功能，可以比较文档中不同的特征。 | |
| 钣金 | 钣金模块整体增强，命令支持撤销重做。 |
| 数据转换 | 新增“导出几何体”功能，可以自定义导出文件中的哪些实体、曲面等几何体。 |
| 导出格式增加，新增导出FBX格式。 | |
| 导入优化，支持导入SOLIDWORKS、CATIA格式模型的基准面。 | |
| MBD | 新增中心符号线命令，支持创建中心符号线以标识元素的中心点。 |
| 新增中心线命令，支持创建旋转面的轴线。 | |
| 设置 | 增强自定义-键盘功能，快捷键支持设置更多类型，如多个字母、数字组合。 |
| 工具 | 新增多窗口功能，可将多个文档平铺显示同个窗口。 |
| 渲染 | 增加装配文档中孤立零部件，可以对装配中零部件进行孤立查看。 |
| 新增支持拾取剖视产生的点、线、面进行测量功能。 | |
| 新增不含材质着色的渲染模式，可在需要有材质但不需要显示材质外观的场景中更改渲染模式。 |
# 草图
# 3D点

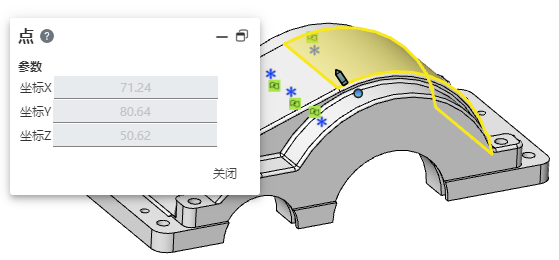

在3D草图中创建绘制点时可直接绘制在面上，点与面之间将自动添加约束。
使用方法：
1） 进入3D草图。
2） 单击“点”命令。
3） 鼠标指向要绘制点的面，面高亮代表已捕捉此面。
4） 单击左键，创建绘制点。
# 阵列元素可编辑

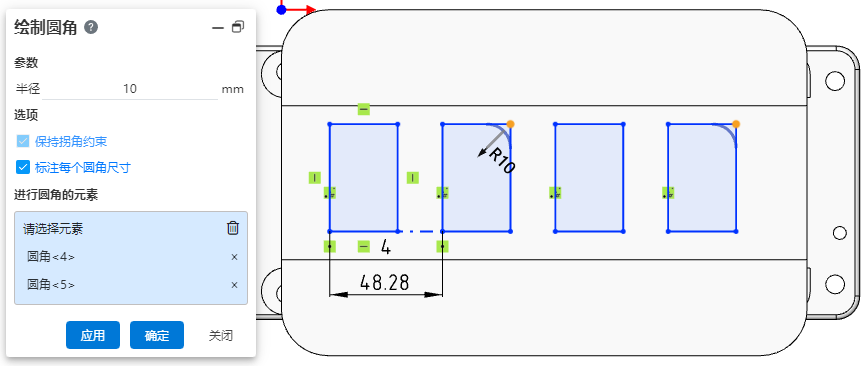

在草图中，阵列功能生成的元素支持编辑，如添加圆角等。
# 优化约束引线

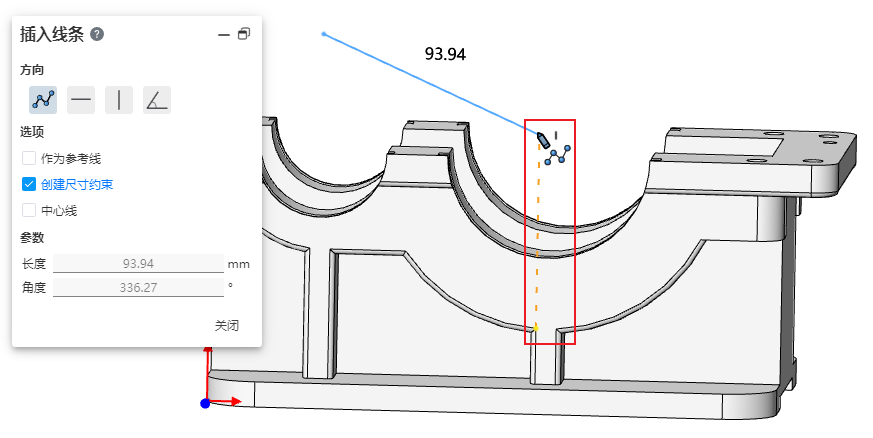

草图中支持引用外部点作为参考，在鼠标光标和外部点之间显示水平/竖直约束引导线。
使用方法：
1） 进入2D草图。
2） 启动绘制命令，如“直线”。
3） 鼠标指向要参考的外部点短暂停留。
4） 沿竖直或水平方向移动鼠标，显示虚线状的约束引导线。
5） 单击鼠标左键，在与外部点竖直或水平的方向上指定一个点。
6） 继续指定其他点，完成绘制。
# 优化样条曲线交互
支持单击右键或双击左键结束绘制。
使用方法：
1） 进入2D或3D草图。
2） 启动“样条曲线”命令。
3） 依次指定样条曲线要通过的点。
4） 双击左键，完成绘制。
5） 或在视口空白处单击右键，完成绘制。
说明：
双击左键，样条曲线将通过最后双击的点。
单击右键，样条曲线不会通过最后右键的点。
# 零件和特征
# 分割

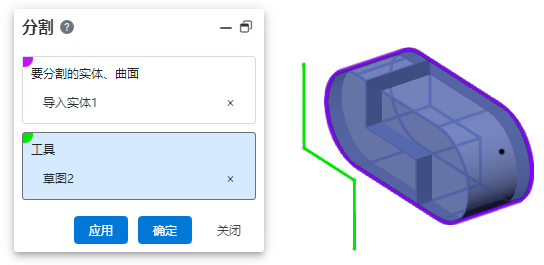

支持选择线作为分割工具。
说明：
选择2D草图，沿草图平面的法向分割实体、曲面。
选择与曲面完全重合的3D草图或空间曲线可以分割曲面，不能分割实体。
# 基准面

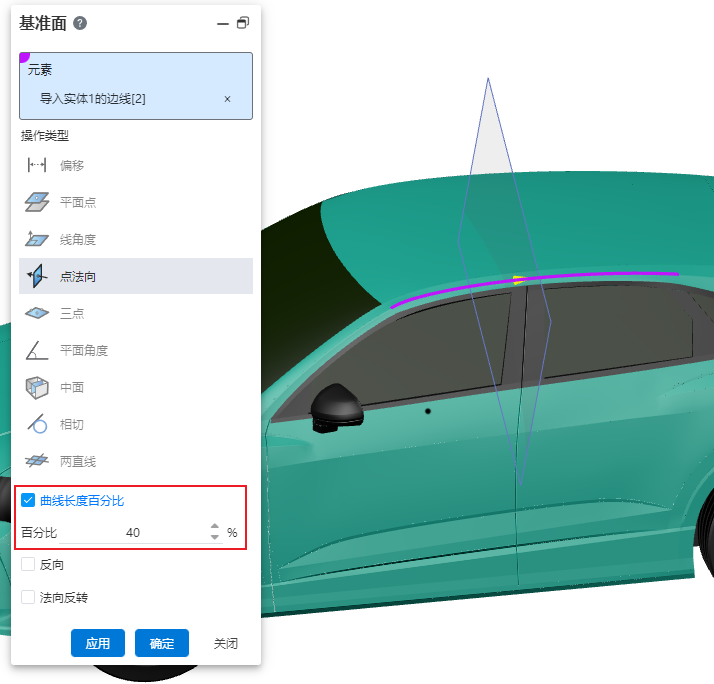

点法向类型增加“曲线长度百分比”选项，可以通过指定曲线上的百分比控制基准面的生成位置。
使用方法：
1） 打开“基准面”命令。
2） 选择“点法向”类型。
3） 勾选“曲线长度百分比”选项。
4） 拾取要创建基准面的曲线。
5） 修改百分比数值，基准面预览出现在对应百分比的位置。
6） 单击确定，完成创建。
说明： 勾选“反向”，可以从曲线的另一端开始计算百分比。
# 基准线

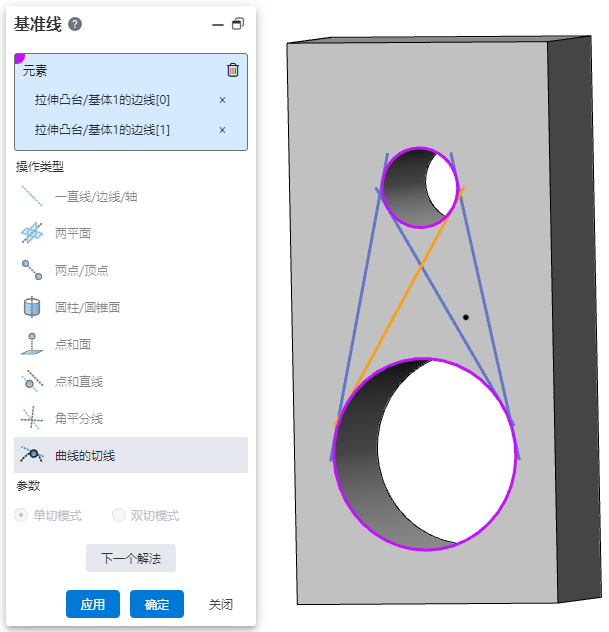

新增曲线的切线类型，提高基准线生成方式的灵活性。
使用方法：
1） 打开“基准线”命令。
2） 选择“曲线的切线”类型。
3） 拾取两条共面曲线，或拾取一条曲线和一个点。
4） 显示多条基准线预览时，代表存在多种解法，通过“下一个解法”按钮切换所需的结果。
5） 单击“确定”，完成创建。
说明： 拾取一条曲线和一个点时，可设置“单切模式、双切模式”。
# 变换

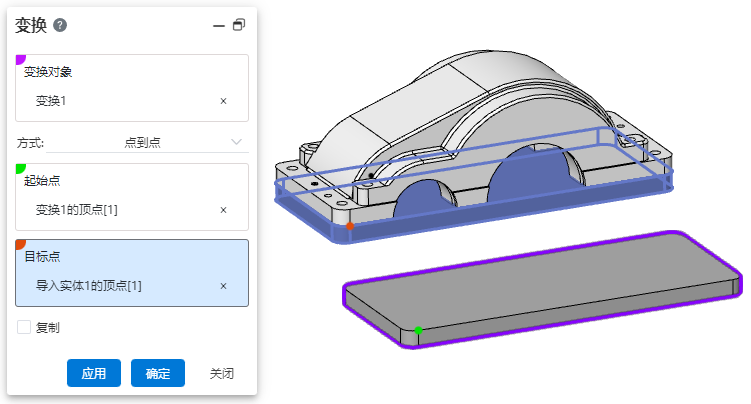

变换方式增加点到点，可以快速精确定位拼凑两个实体。
使用方法：
1） 打开“变换”命令。
2） 选择“点到点”方式。
3） 拾取变换对象。
4） 指定起始点、目标点。
5） 单击“确定”，完成创建。
# 另存为镜像零件

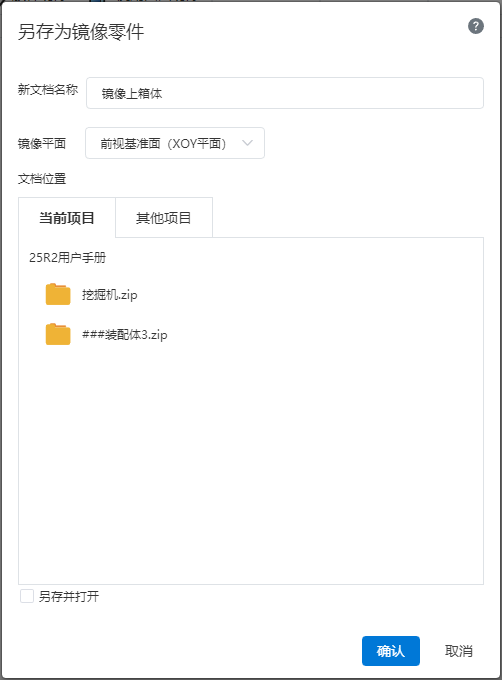

新增“另存为镜像零件”功能。设计左右对称的零件时，可以直接使用此功能创建镜像零件，而无需重新建模整个零件，提高设计效率。
使用方法：
1） 点击保存按钮下拉框中的“另存为镜像零件”命令。
2） 在对话框中设置新文档名称、镜像平面、文档位置。
3） 根据需要勾选“另存并打开”，以便文档生成后自动打开文档。
4） 单击“确认”，在设置的文档位置中创建镜像零件。
# 扫描凸台/扫描切除

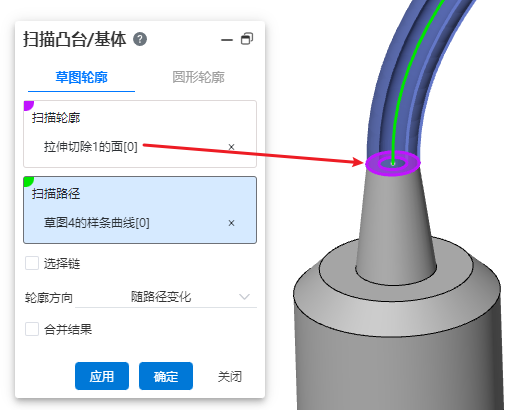

扫描凸台、扫描切除支持拾取实体面/曲面作为扫描轮廓。
使用方法：
1） 打开“扫描凸台/基体”或“扫描切除”命令。
2） 选择“草图轮廓”方式。
3） 拾取实体面/曲面作为扫描轮廓。
4） 拾取扫描路径。
5） 单击“确定”，完成创建。
说明： 必须选择平面。
# 控制点曲面

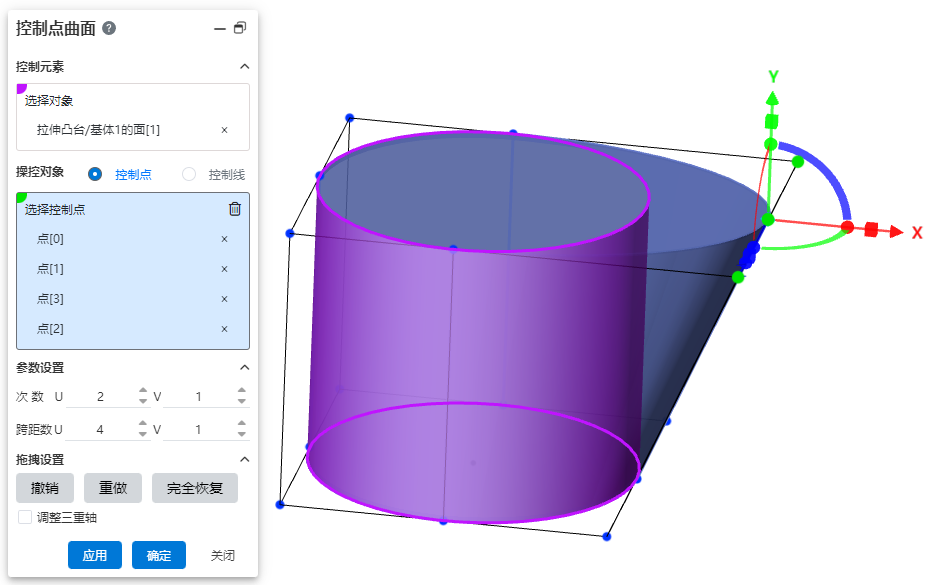

新增控制点曲面功能，通过调整面的控制点自由修改面的外形。
使用方法：
1） 打开“控制点曲面”命令。
2） 选择要修改外形的实体面作为“控制元素”。
3） 修改次数、跨距数，以调整面上控制点的数量。
4） 根据需要选择要调整的控制点或控制线。
5） 拖拽三重轴，改变控制点/线的位置，使曲面发生变形。
6） 继续拾取其他元素，拖拽三重轴调整曲面。
7） 单击“确定”，完成创建。
对话框控件说明：
控制元素-选择对象：选择要调整的曲面。
操控对象：选择要调整曲面上的控制点还是控制线。
选择控制点/线：选择要调整的控制点/线。
参数设置：用于显示和修改面在UV方向的次数和跨距数。
撤销：单击撤销上一步三重轴的拖拽操作。
重做：单击取消撤销上一步三重轴的拖拽操作。
完全恢复：单击恢复本次命令中三重轴的所有拖拽操作
调整三重轴：勾选此项，可以拖拽三重轴调整三重轴的位置，而不影响控制点/线。
三重轴说明：
拖拽轴上的三角符号，在对应轴方向上平移控制点。
拖拽轴上的方形符号，在对应轴方向上缩放控制点。
拖拽轴上的球形符号，绕对应轴旋转控制点。
单击轴上的方形符号，拖拽三重轴原点处方形，同时沿3个方向缩放控制点。
# 装配
# 对称配合

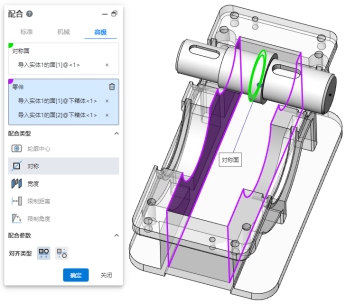

对称配合支持选择同一个零件的两个元素与其他零部件的面对称。
说明： 零件的两个面必须平行。
# 智能扣件

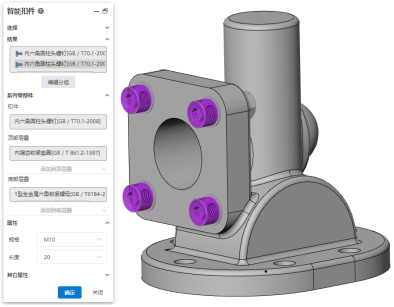

新增智能扣件命令，在装配中可自动插入与模型匹配的标准件。
使用方法：
1） 打开“智能扣件”命令。
2） 选择要添加扣件的零部件或打孔面。
3） 单击“添加”按钮，显示扣件预览。
4） 右键扣件，可更改扣件类型。
5） 单击“编辑分组”，可以拖拽修改分组。
6） 根据需要设置每个分组对应扣件的属性，添加层叠零部件（垫片等）。
7） 单击“确定”，完成添加。
说明：
对于不需要的扣件或组，可以右键删除。
对于孔命令生成的带有规格的孔，默认自动选择对应规格的扣件。
在“系统设置-智能扣件”中可设置拉伸切除和简单直孔对应的默认扣件。
同一分组的孔将使用相同规格的扣件，同一系列的孔将生成一个智能扣件特征。
# 虚拟零部件
新增“虚拟零部件”功能。在初步设计阶段，需要频繁的更改装配体结构和零部件，虚拟零部件存储在装配内而不生成独立文档，可以快速增删改查，避免产生大量的无效零件文档和重名的文档。设计完成后可以将虚拟零部件转成普通零部件，以便进行后续流程。
使用方法1-插入新的虚拟零部件：
1） 打开“插入零件或装配”命令。
2） 勾选“使成为虚拟”。
3） 选择零部件进行插入，插入后为虚拟零部件。
4） 对虚拟零部件进行编辑。
5） 右键虚拟零部件-保存文档。
6） 设置文档名和路径，单击确认。
7） 虚拟零部件保存为普通零部件文档。
使用方法2-将已有零部件转为虚拟零部件：
1） 右键装配中已存在的零部件，单击“使成为虚拟”将其转为虚拟零部件。
2） 对虚拟零部件进行编辑。
3） 右键虚拟零部件-保存文档。
4） 设置文档名和路径，单击确认。
5） 虚拟零部件保存为普通零部件文档。
# 子零部件调序

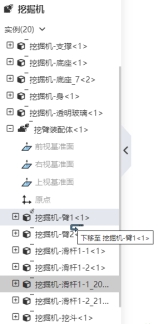

支持拖拽零部件实例在列表中的顺序，同时控制材料明细表中的顺序。
使用方法：
1） 打开装配体。
2） 在特征面板中按住鼠标左键拖拽零部件实例。
3） 在要放置的位置处松开左键，完成拖拽。
**说明：**只能在同一装配体的同一层级中进行调序。
# 动画
动画爆炸视图、动画支持作为视频保存至本地。
动画-保存方法：
1） 在动画列表中双击激活要保存的动画。
2） 单击工具栏的“导出”按钮。
3） 设置视频参数。
4） 单击“确定”，完成保存。
动画爆炸视图-保存方法:
1） 在视图面板中右键爆炸视图，选择“动画激活”。
2） 暂停播放。
3） 单击“导出”按钮。
4） 设置视频参数。
5） 单击“确定”，完成保存。
对话框说明：
文件名：设置导出的视频文件名称。
保存类型：设置导出的视频文件类型。
分辨率：设置视频分辨率。
固定宽高比例：勾选此项，修改分辨率时保持所选的“宽高比例”。
宽高比例：设置视频的宽高比例。
每秒的画面：设置视频的帧数。
# 大型装配体模式
1 在大装配模式中可以保持零部件的轻量化和还原状态。开启大装配体时，刷新网页或切换文档，系统将保持零部件的还原状态，避免重复设置零部件状态。
2 在大装配模式中，可以直接右键编辑特征、配合等，系统将在提示后自动还原相关零部件，以便进行编辑。
# 搜索过滤
在装配面板中支持搜索过滤零部件、特征等。
使用方法：
1） 单击搜索框前面按钮。
2） 在弹出的菜单中进行搜索设置。
3） 在搜索框中输入字符。
4） 根据输入的字符，自动筛选显示符合条件的零部件、特征等。
# 工程图
# 旋转的剖视图

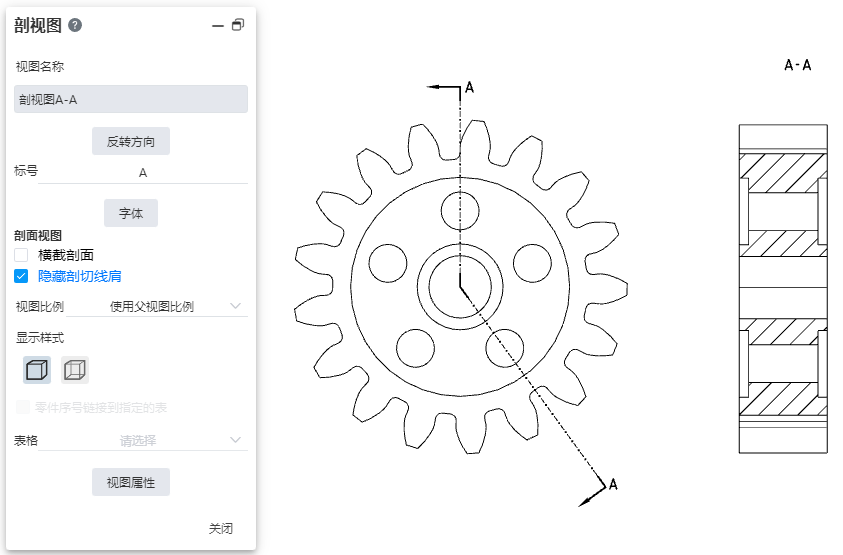

剖视图命令新增“对齐”方式，可以用于创建旋转的剖视图。
使用方法：
1） 单击“剖视图”命令。
2） 在对话框中选择“对齐”方式。
3） 在要剖切的视图中单击3个点，生成剖切线。其中第一个点为剖切线的转折点。
4） 根据需要在剖切线上添加偏移。
5） 单击“√”。
6） 放置剖视图，完成创建。
隐藏剖切线肩： 剖切线上添加偏移后，通过此选项控制是否在剖视图上显示剖切线偏移处的线。
# 剖视图
剖视图进行多项细节优化。
- 支持直接拖拽父视图上的剖切线，修改剖切线位置。
- 支持拖拽父视图剖切线两端的标号，修改位置。
- 剖视图标号默认位置调整至视图上方。
# 总公差表

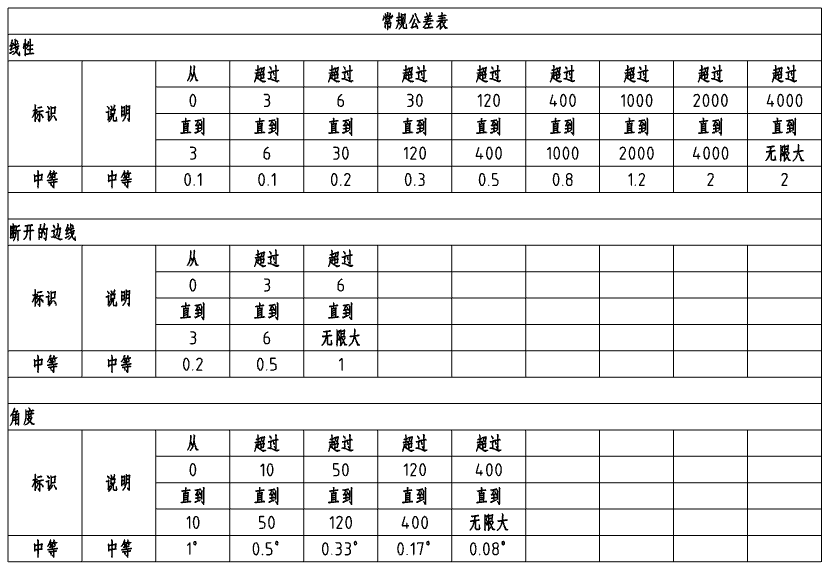

新增总公差表命令，支持创建总公差表。
使用方法：
1） 单击“总公差表”命令。
2） 选择要关联的视图和其他参数。
3） 在视口中单击，出现公差表预览。
4） 在视口中单击放置公差表，完成创建。
说明：
打开零部件文档，在“系统设置-文档属性-绘图标准-公差”中可修改零部件的公差级。
在“系统设置-模板管理-总公差表”中可修改自定义公差级。
# 零件序号

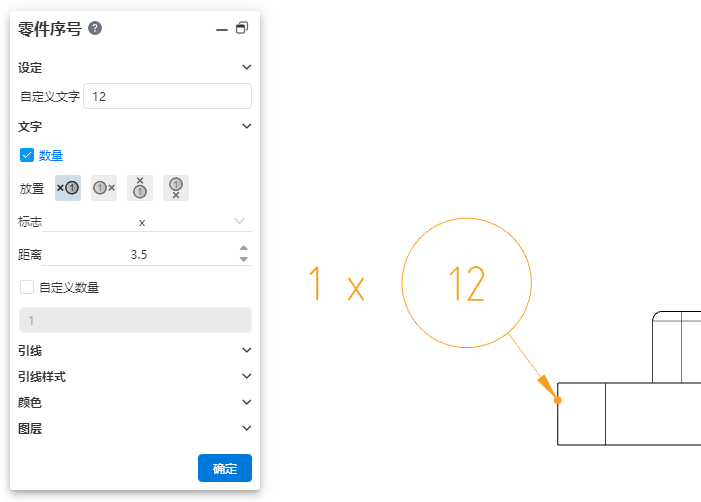

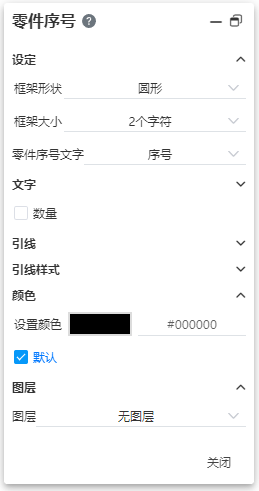

- 优化零件序号对话框排版，提高界面易用性。
- 支持设置数量的位置、标志等细节。
放置：设置数量放置在序号符号的哪一侧。
标志：设置数量与符号之间的标志。
距离：设置数量与符号之间的间距。
自定义数量：用于自定义数量的数值。
# 尺寸居中

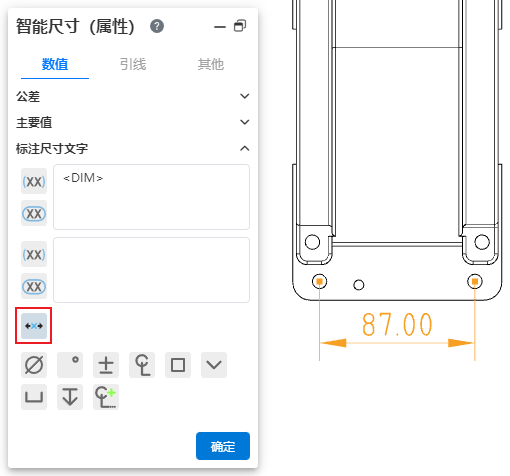

新增“尺寸居中”功能，可以将尺寸保持在尺寸线的中间位置。
使用方法：
1） 单击选中要居中的尺寸。
2） 在对话框中单击“尺寸置中”按钮。
3） 拖拽尺寸到尺寸边界线之内，自动定位至中间位置。
说明： 当尺寸位于尺寸边界线之外时，居中功能不会生效。
# 隐藏尺寸界线、尺寸线
支持隐藏尺寸界线、尺寸线。
使用方法：
1） 右键要隐藏的尺寸界线、尺寸线。
2） 在右键菜单中单击“隐藏尺寸界线、隐藏尺寸线”。
3） 右键尺寸，可以恢复显示。
# 隐藏/显示边线

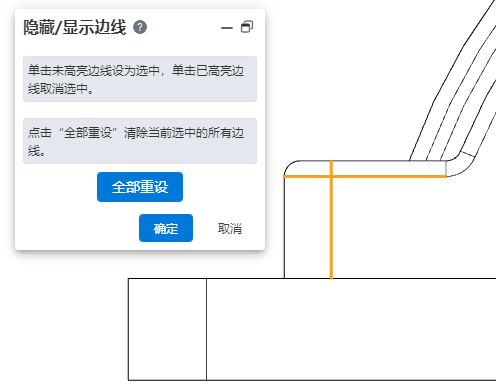

支持隐藏视图中的模型边线。
使用方法1：
1） 在视图内空白处右键。
2） 单击“隐藏/显示边线”命令。
3） 单击视图内的边线，将要隐藏的边线设置为高亮的选中状态。
4） 单击确定，隐藏选中的边线。
使用方法2：
1） 在视图要隐藏的边线上右键。
2） 单击“隐藏/显示边线”命令。
3） 右键的边线被隐藏。
4） 使用方法1可以取消隐藏。
# 属于视图的标注
锁焦视图后可创建属于视图的标注，属于视图的标注将跟随视图移动。
使用方法：
1） 双击视图，设置为锁焦状态。
2） 在空白处创建表面粗糙度等标注，此时标注属于锁焦的视图。
3） 拖拽视图，视图内标注随视图移动
# 评估工具
# 检查实体

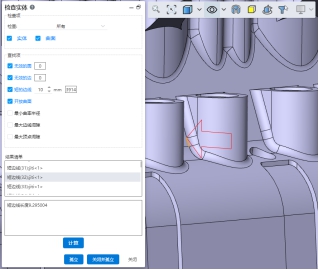

新增“检查实体”命令，可以用来自动查找模型中的无效面、无效边线、短边线等元素。
使用方法：
1） 单击“检查实体”命令。
2） 设置检查项的范围与类型。
3） 勾选要查找的项目。
4） 单击“计算”，等待计算完成。
5） 在结果清单中单击查找到的项目，视口中高亮显示，对话框底部的方框中显示该项目的详细信息。
6） 单击关闭，结束检查。
对话框控件说明：
检查项：选择要检查的内容和类型，可以选择所有或手动指定所选项。
查找项：勾选要查找的元素。
“无效的面、无效的边、短的边线”后面的方框中将在计算完成后显示对应元素的数量。
“短的边线”可以设置边线的长度值。
结果清单：计算完成后显示查找到的元素，单击元素显示具体信息。
孤立：仅在装配中可用，选择一个结果清单中的元素，单击孤立显示所选元素所在的实例。
关闭并孤立：仅在装配中可用，选择一个结果清单中的元素，单击关闭对话框并孤立显示所选元素所在的实例。
# 几何体分析

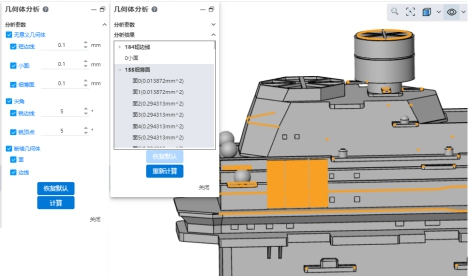

新增“几何体分析”命令，可以识别出零件中可能引起问题的几何实体。
使用方法：
1） 单击“几何体分析”命令。
2） 设置要分析的内容和参数。
3） 单击“计算”，等待计算完成。
4） 在分析结果中单击查找到的项目，视口中高亮显示。
5） 单击关闭，结束分析。
对话框控件说明：
分析参数：选择要检查的内容并设置其参数。
分析结果：显示分析的结果。
恢复默认：单击可恢复分析参数设置。
计算：单击开始进行计算。
分析参数内容说明：
无意义几何体：
短边线：低于指定长度的边线。
小面：所有边线都低于指定长度的面，面区域小于指定长度的平方。
细薄面：具有很高的高宽比例的面。
尖角：
锐边线：两个相邻面之间的角度小于设定值的边线。
锐顶点：两个相邻边线之间的角度小于设定值的顶点。
断续几何体
面：存在位置或曲率不连续区域的面。
边线：存在位置或曲率不连续区域的线。
# 文档比较

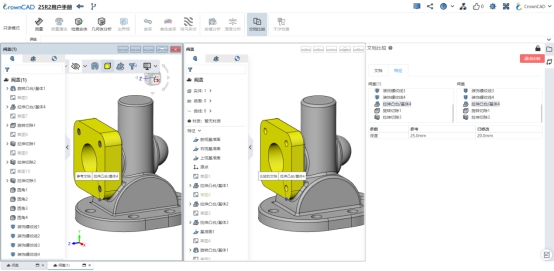

文档比较命令新增比较特征功能，可以比较文档中不同的特征。
使用方法：
1） 单击“文档比较”命令。
2） 设置参考文档和要比较的文档。
3） 比较项中勾选“特征”。
4） 单击计算，等待计算完成。
5） 切换到“特征”Tab页，查看特征比较的结果。
6） 单击“退出比较”，结束命令。
# 数据转换
# 导出几何体
新增“导出几何体”功能，可以自定义导出文件中的实体、曲面等几何体。
使用方法1：
1） 右键要导出的几何体。
2） 单击“导出几何体”。
3） 选择要导出的几何体和导出格式。
4） 单击“导出”，完成导出。
使用方法2：
1） 单击导入/导出下拉菜单的导出命令。
2） 单击“选择要导出的几何体”按钮。
3） 选择要导出的几何体和导出格式。
4） 单击“导出”，完成导出。
对话框控件说明：
导出格式：设置导出的文件格式。
选择要导出的几何体：用于选择要导出的几何体。
全选：单击全选文档中的几何体。
反选：单击反选文档中的几何体。
# 导出格式
新增支持导出FBX格式。
支持带贴图导出OBJ\FBX格式文件。
使用方式：
1） 打开要导出的带贴图的模型。
2） 单击导入/导出下拉菜单中的导出按钮。
3） 设置要导出的格式为“OBJ”或“FBX”。
4） 设置导出贴图选项为“是”。
5） 单击“确定”。
# 导入基准面
支持导入SOLIDWORKS、CATIA格式模型的基准面。
使用方式：
1） 打开系统设置，点击系统选项-导入。
2） 勾选读取基准面（默认不勾选）。
# 导入/导出CrownCAD文件
新增CrownCAD文件导入导出功能，可通过“导入/导出”中“导出至本地”“导入CrownCAD文件”实现，导出时可选择是否包含工程图、标准件、模板实现CrownCAD文件的导出，导出的文件可重新导入到CrownCAD中。
使用方式：
导出至本地：
1） 在“导入/导出下拉框”中选择【导出至本地】。
2） 设置勾选项，控制导出时包含的特殊内容，包括工程图/标准件及模版。
3） 选择嵌套视图/平坦视图，设置是否根据从属关系缩进文件列表中的文件。
4） 文件列表，勾选要打包的内容。
5） 文档数量：显示所勾选的要打包的各类别文档数量和总数。
6） 文档结构：选择导出的文档结构。
7） 压缩包名称：输入压缩包名称，默认为所在项目名称。
8） 点击导出，选择要导出的模版，支持用户手动查找或系统按所选文档自动查找。
9） 点击确定。
导入CrownCAD文件：
1）导入，点击导入/导出下拉框，选择导入CrownCAD文件。
2）将模型文件和引用的模板文件一起打包。
3）确定导入，系统自动识别并使用该模板文件。
说明：
导出模板文件时，模板文件和模型文件打包为zip压缩包导出。
支持以未打包的文件上传或以压缩包型式上传，但不能混合上传。
# MBD
# 中心符号线

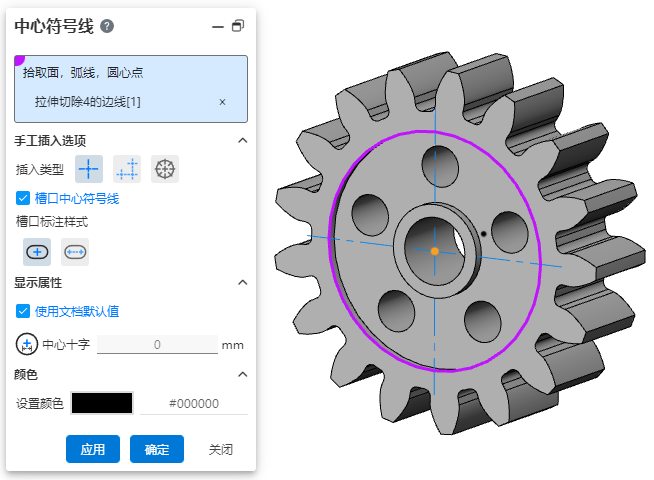

新增中心符号线命令，支持创建中心符号线以标识元素的中心点。
使用方法：
1） 在视图面板右键激活要放置标注的视图。
2） 单击“中心符号线”命令。
3） 拾取要添加中心符号线的圆形元素。
4） 设置插入类型、样式等。
5） 单击“确定”，完成插入。
# 中心线

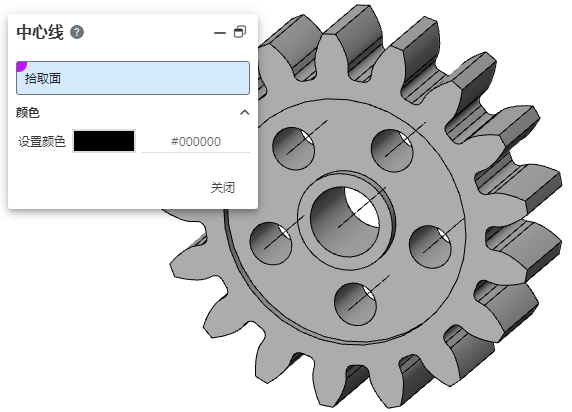

新增中心线命令，支持创建旋转面的轴线。
使用方法：
1） 在视图面板右键激活要放置标注的视图。
2） 单击“中心线”命令。
3） 设置颜色。
4） 拾取要添加中心符号线的旋转面，自动插入。
5） 单击关闭。
# 设置
# 自定义-键盘

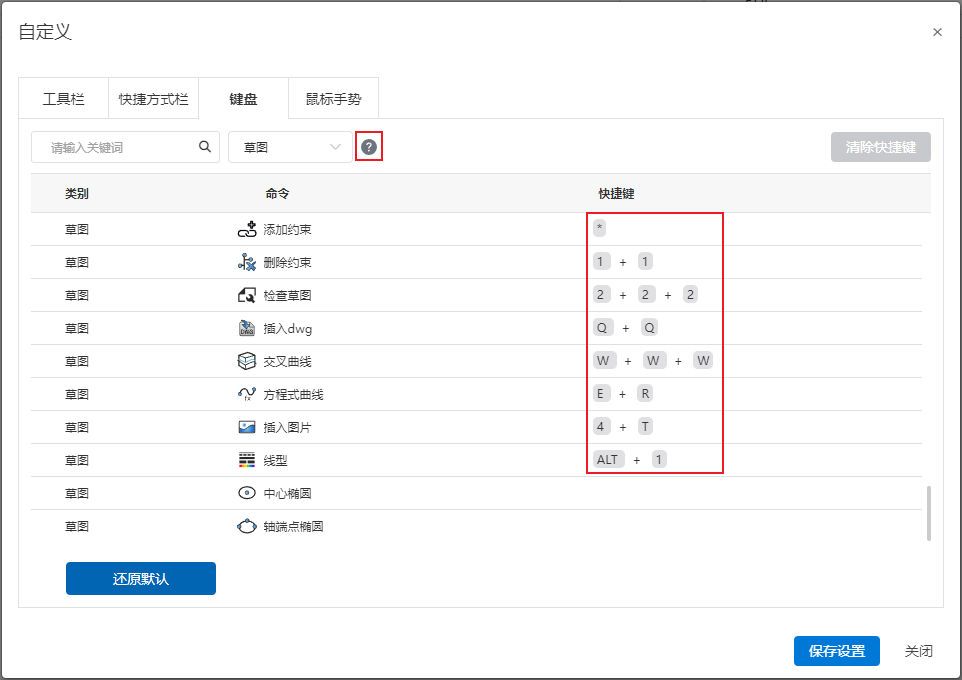

快捷键支持设置更多类型，如多个字母、数字组合。
说明：单击问号按钮查看操作提示。
# 工具
# 多窗口
新增多窗口功能，当打开多个文档时，可将多个文档平铺显示在一个窗口下，且能正常进行操作。方便您在文档之间查看对比效果。
使用方法：
选打开任意文档后，在导航栏中点击【窗口】按钮。
点击下拉按钮，选择平铺效果【横向平铺】或【纵向平铺】。
说明：
打开文档的数量不能超过32个。
刷新网页后，仅保留最后激活的文档。
# 渲染
# 孤立
增加在装配文档中孤立零部件的功能。同时，可对未选择的零部件设置显示方式，以方便查看或编辑装配中的零部件。
使用方法：
打开装配文档。
右键实例列表或视口中选择零部件/文件夹，单击选择【孤立】。
孤立对话框弹出，除选中零部件/文件夹外，其余实例均处于隐藏状态。
单击退出孤立，可恢复孤立前状态，其他功能的创建受影响。
说明：
- Topdown下（编辑子装配）暂不支持实例孤立。
# 剖切测量

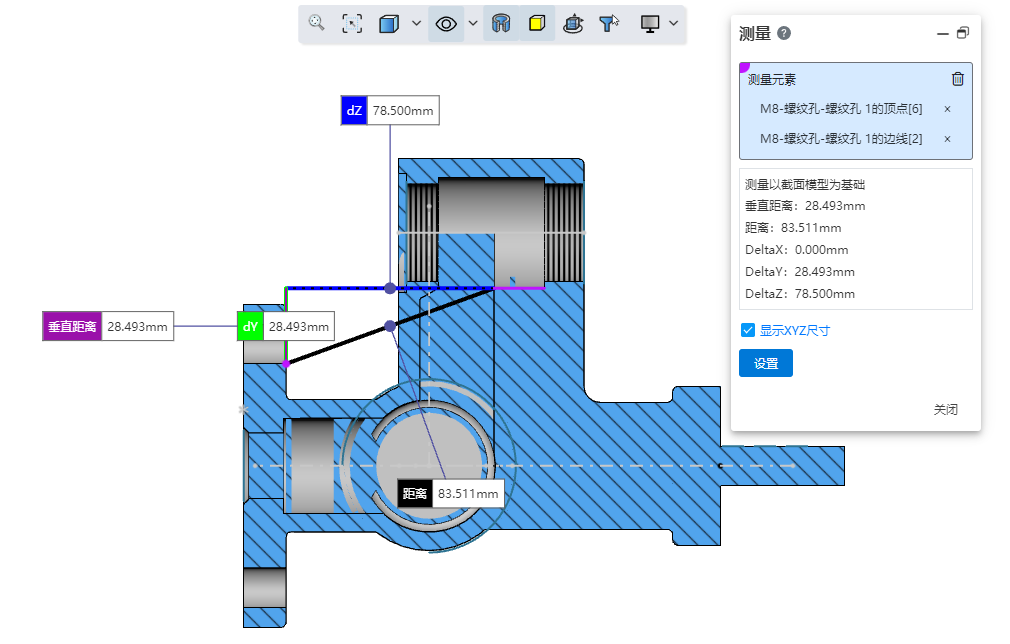

在零件、装配中创建剖视图，增加测量命令支持拾取因剖切而生成的点、边线、横截面元素。
使用方法：
1） 在零件、装配中创建剖视图。
2） 开启评估【测量】命令，拾取剖切生成的点、线、面元素进行测量。
# 材质渲染

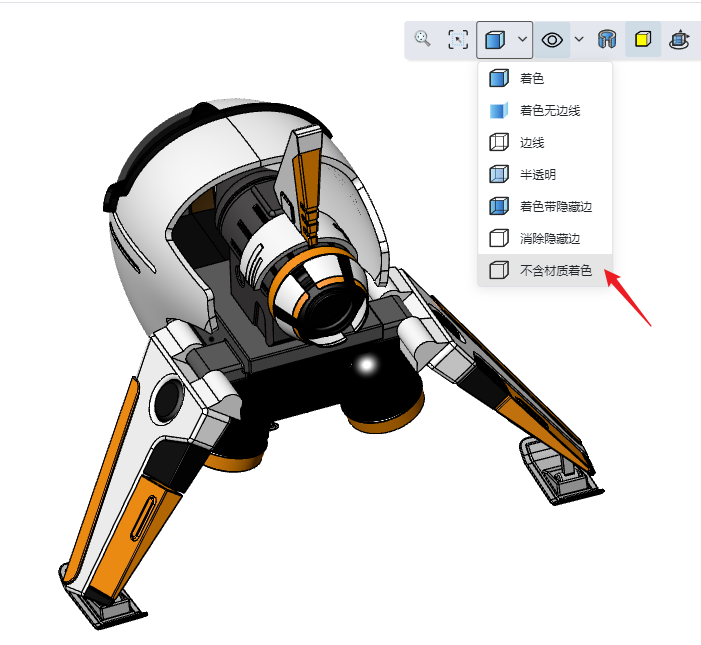

视图工具栏的渲染模式中增加【不含材质着色】功能。方便您在某些零件需要有材质但不需要显示材质外观的场景中更改渲染模式。
说明：
- 切换至【不含材质着色】时仅不显示材质外观，其余显示效果和着色一致。
