# 装配

# 配合

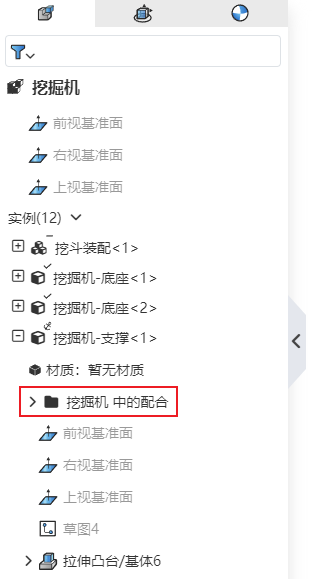

# 配合文件夹

在装配特征面板中，展开零部件，可以看到该零部件的配合文件夹，方便查看每个零部件在父级装配中添加了哪些配合。

# 编辑配合优化

编辑配合时，不修改任何参数，点击确定后不再弹出提示，优化交互效果。

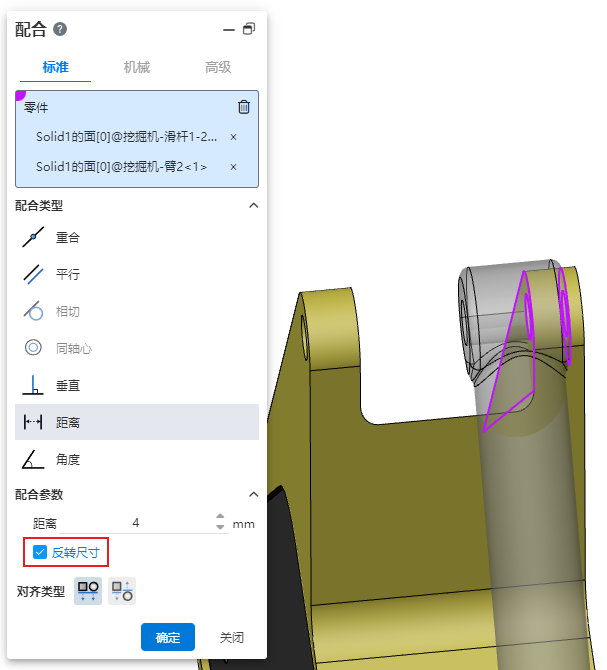

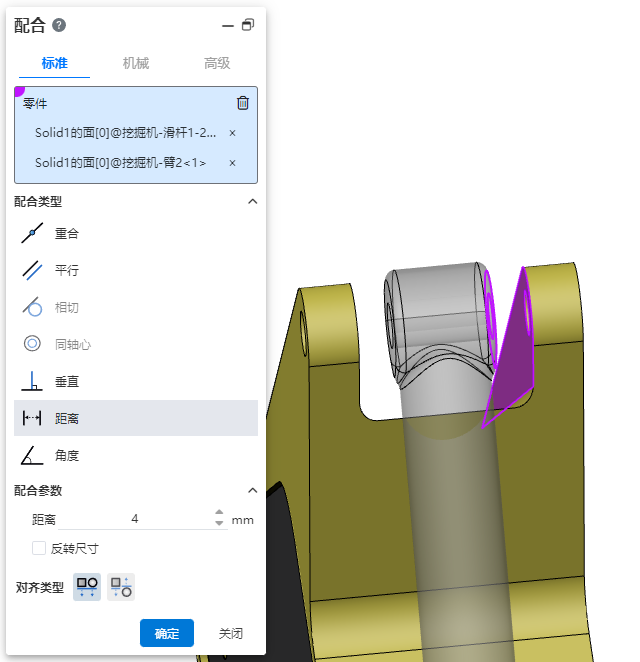

# 反转尺寸

配合参数的数值使用“反转尺寸”控制数值方向。

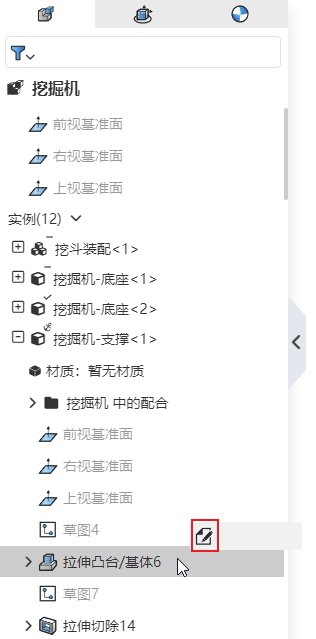

# 编辑特征

装配中右键零部件的特征，单击“编辑特征”可直接进入编辑零件状态并打开编辑特征对话框。该功能对零部件草图也生效。

# 移动/旋转

装配中可以快速显示零部件的三重轴，并使用三重轴移动/旋转零部件。

使用方法：

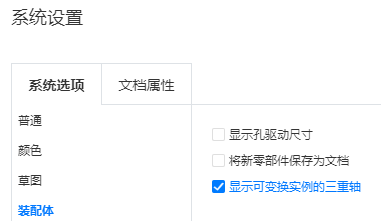

1）打开“系统设置-系统选选项-装配体”。

2）勾选“显示可变换实例的三重轴”。

3）打开装配文档。

4）在特征面板中单击要移动的零部件实例。

5）实例上显示三重轴，通过拖拽三重轴移动/旋转零部件实例。

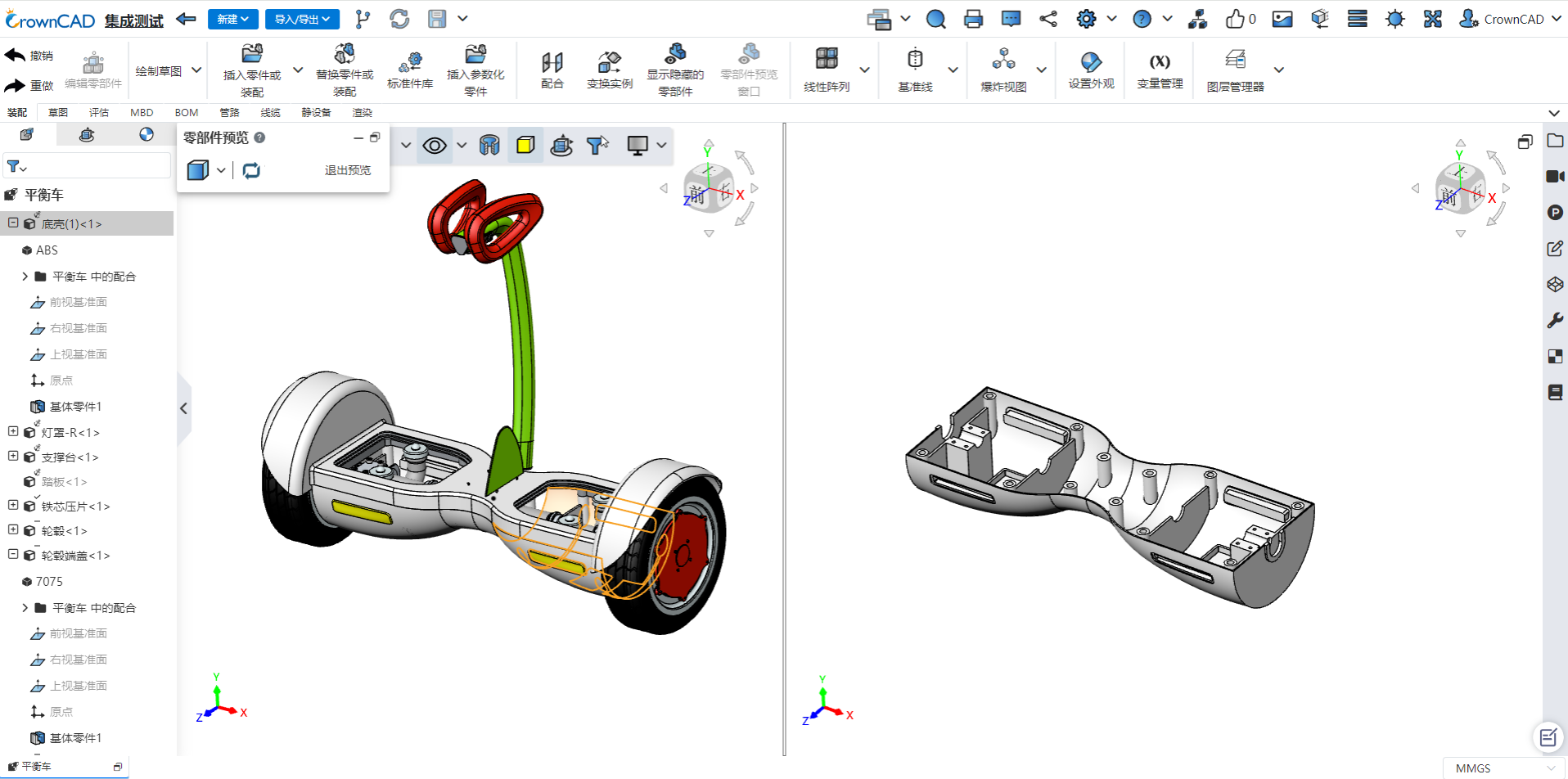

# 零部件预览窗口

新增零部件预览窗口功能，在装配文档中，可在该窗口内查看选定的零部件而无需单独打开文档。

使用方法：

1）在视口或特征面板中选择要查看的零部件实例。

2）单击“零部件预览窗口”命令。

3）在右侧分屏窗口中查看零部件预览。

4）通过零部件预览对话框修改装配中该零部件的显示效果，还可以使预览窗口和装配窗口视角同步。

5）单击退出预览，结束查看。

对话框控件说明：

显示方式：设置当前预览的零部件在总装窗口中的显示方式。
同步视口：单击此项，可以使总装窗口和预览窗口视角同步。

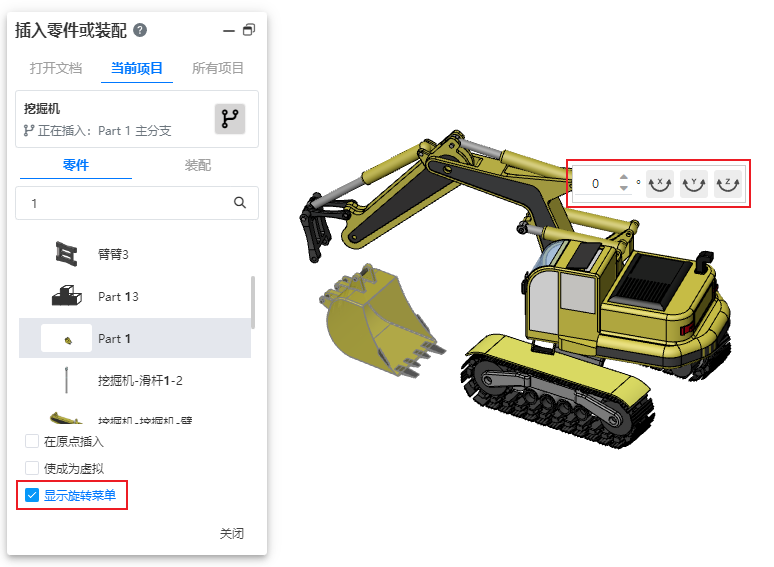

# 插入零部件旋转

插入零部件时，支持显示旋转零部件快捷菜单，方便设置零部件的方向。

使用方法：

1）打开插入零件或装配命令。

2）勾选“显示旋转菜单”选项。

3）选择要插入的零部件。

4）鼠标移动到视口中，显示旋转功能的快捷菜单。

5）输入要旋转的角度。

6）单击XYZ按钮，零部件绕对应轴旋转设置的角度。

7）此外，通过单击快捷键Tab键，可以使零部件绕Y轴旋转90°。

8）在视口中单击，插入零部件。

# 特征适配

以下功能现已适配装配文档，可以在装配文档中使用。

基准面：点法向类型支持“曲线长度百分比”选项，通过指定曲线上的百分比控制基准面的生成位置。
基准线：新增“角平分线、曲线的切线、点和直线”类型。

查看零件模块对应命令用户手册，以了解功能细节。

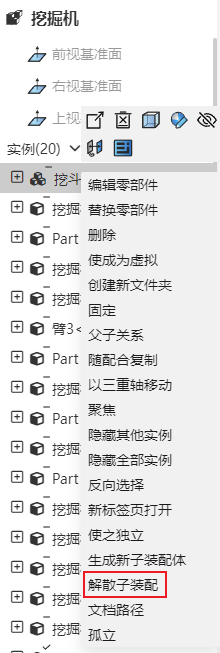

# 解散子装配

新增解散子装配功能。

使用方法：

1）在特征面板中右键要解散的子装配体。

2）单击“解散子装配体”选项。

3）如果存在虚拟零部件或无法保留的特征，将弹出提示。

4）确认后子装配体被解散。

# 显示隐藏的零部件

显示隐藏的零部件功能优化，支持框选，便于批量拾取零部件。

使用方法：

1）单击“显示隐藏的零部件”命令。

2）在视口中框选需要显示的零部件。

3）支持单击撤销，撤销框选。

4）单击“退出显示-隐藏”，结束操作。

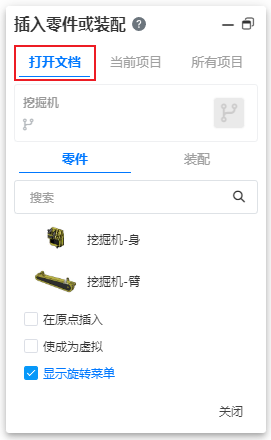

# 插入零部件

插入零件或装配功能新增“打开文档”页面，方便快速插入当前项目中已打开的文档。

说明：仅显示当前浏览器标签页中的文档。

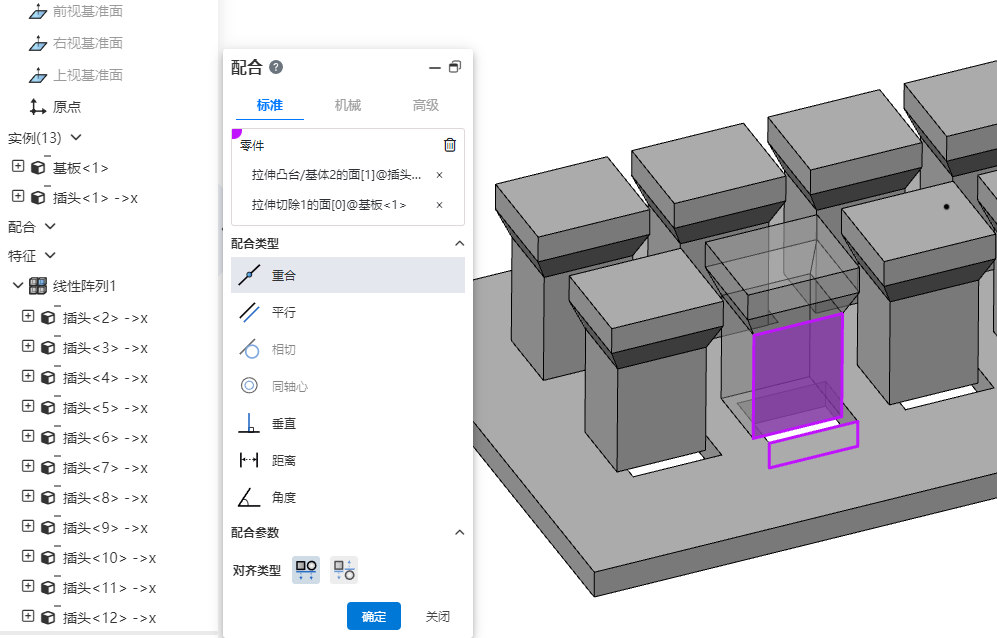

# 镜像/阵列

镜像或阵列生成的零部件可以与其他零部件添加配合，提高了装配中添加配合的灵活性。

注：曲线阵列、阵列驱动阵列生成的实例暂不支持此功能。

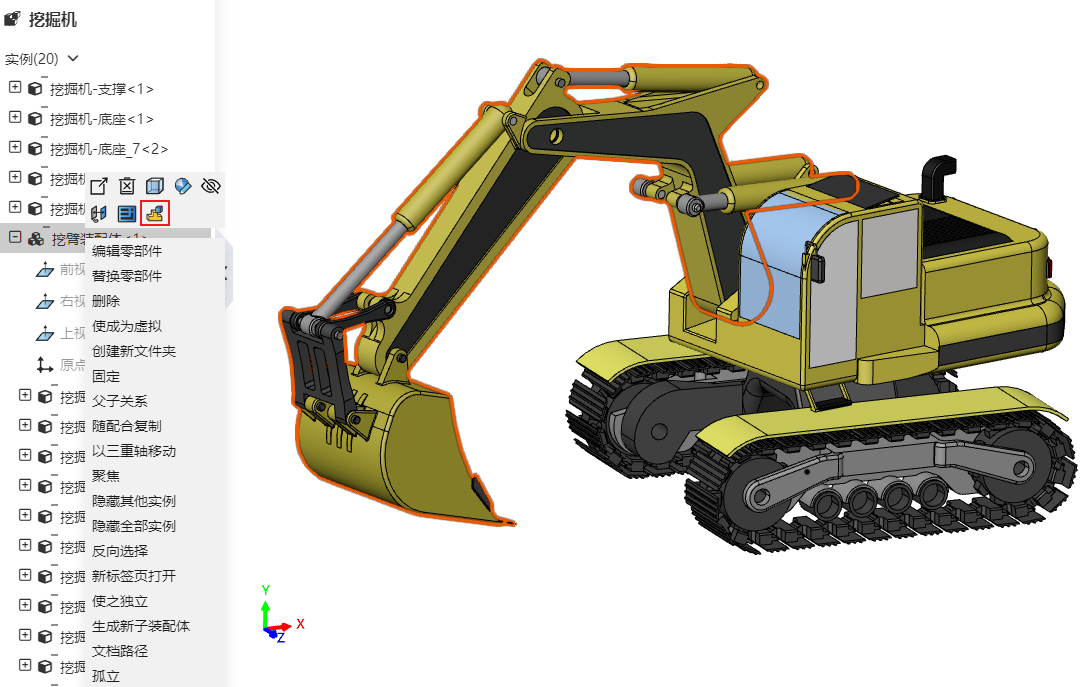

# 柔性装配体

新增柔性装配体功能，允许在总装配中移动子装配的各个零部件。

使用方法：

1）右键要移动的零部件所在的子装配体。

2）单击“使子装配体柔性”。

3）拖拽柔性子装配体中的零部件，零部件可独立移动。

说明：

零部件移动时遵循已添加的配合关系。
移动柔性子装配体中的零部件位置，不影响该子装配体源文档中各零部件的位置。
再次右键子装配体可将其恢复刚性，各零部件将恢复子装配体源文档中保存的位置。

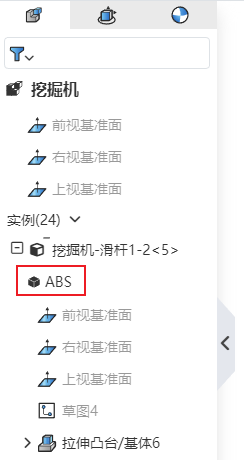

# 显示零部件材质

装配实例列表中展开零部件，可查看零部件的材质。
