# 工程图
# 断裂视图
1 支持拖拽断裂线更改断裂位置。
2 以断裂视图为父视图投影时，子视图自动生成与父视图相同的断裂特征。
说明：
子视图断裂位置随父视图断裂位置更新，不能手动调整子视图断裂位置。
仅投影方向与断裂线方向一致时，才会自动生成断裂特征。
# 毛虫

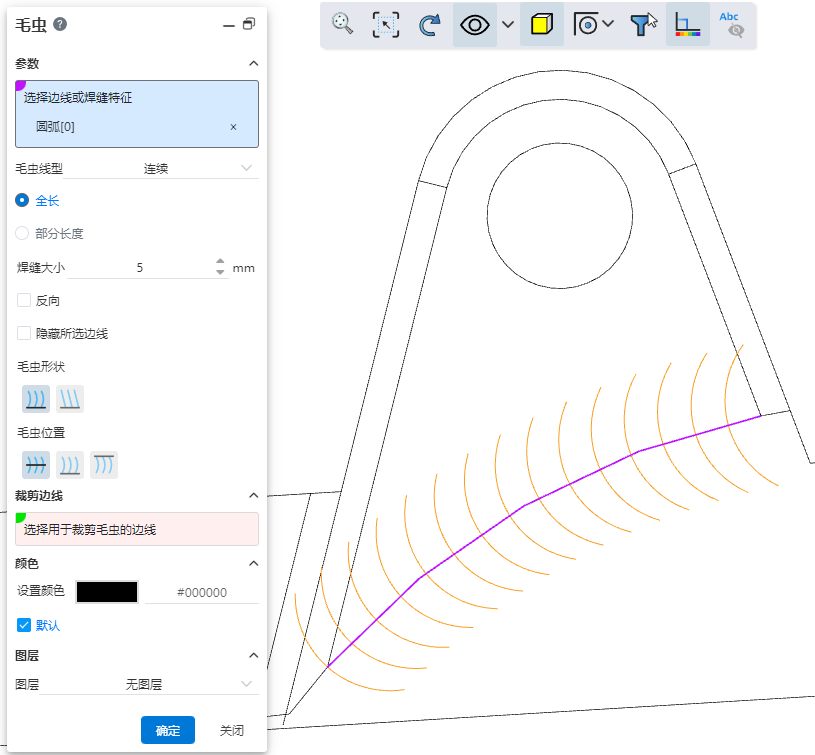

新增“毛虫”功能，用于生成标识焊缝的标注。
使用方法：
1） 单击“毛虫”命令。
2） 在视口中选择边线，或在视图面板中展开零部件以选择焊缝特征。
3） 设置毛虫样式、参数等。
4） 单击确定，完成创建。
对话框控件说明：
选择边线或焊缝特征：用于选择要生成毛虫的边线，或三维模型中的焊缝特征。
毛虫线型：可以选择生成“连续、间歇”毛虫。对于间歇类型，可以设置每段毛虫的长度以及间隔长度。
全长、部分长度：可以控制毛虫总长是否与所选边线相等。
焊缝大小：控制毛虫的“宽度”。
反向：勾选此项，使毛虫的朝向反向。
隐藏所选边线：勾选此项，隐藏毛虫对应的边线。
毛虫形状：用于设置毛虫的形状。
毛虫位置：用于控制毛虫相对边线的位置。

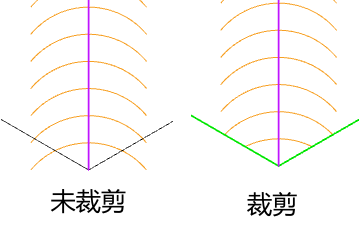

裁剪边线：选择毛虫两端的边线，用所选边线对毛虫两端进行裁剪。
- 颜色、图层：设置毛虫标注的颜色、图层。
# 智能尺寸

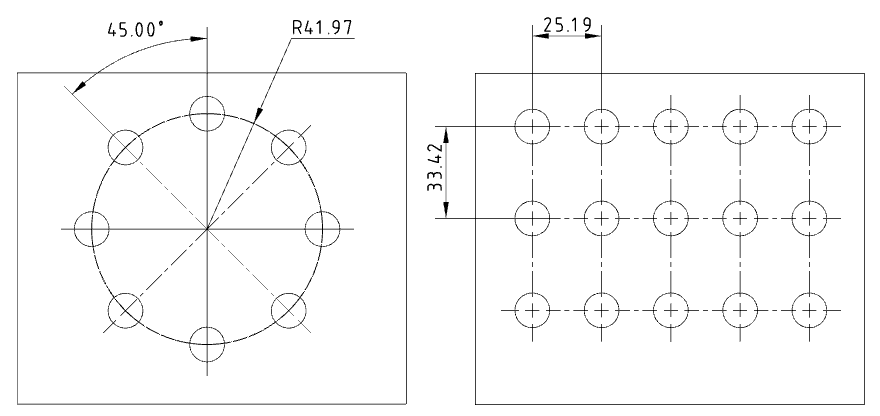

支持标注中心符号线圆形连接线、线性连接线的尺寸。
# 表格
支持将材料明细表等表格保存为本地文件。

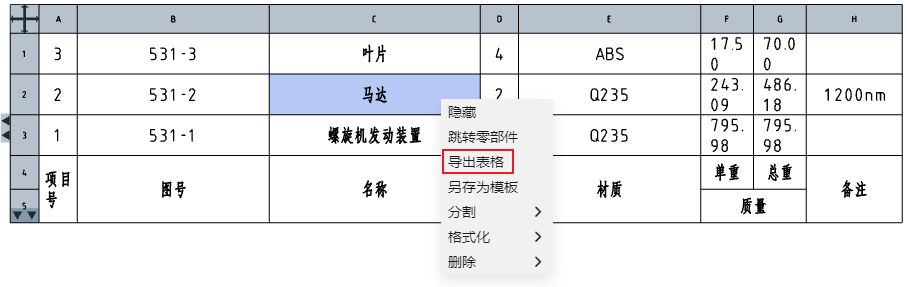

使用方法：
1） 在表格任意位置右键。
2） 单击“导出表格”选项。
3） 在弹出的对话框中，设置文件格式和文件名。
4） 单击确定，文件被下载至本地。
对话框控件说明：
文件格式：用于选择要导出的文件格式，支持“xlsx,xls,txt,csv”格式。
文件名：用于设置要导出的文件名。
# 形位公差
# 组合类型框格

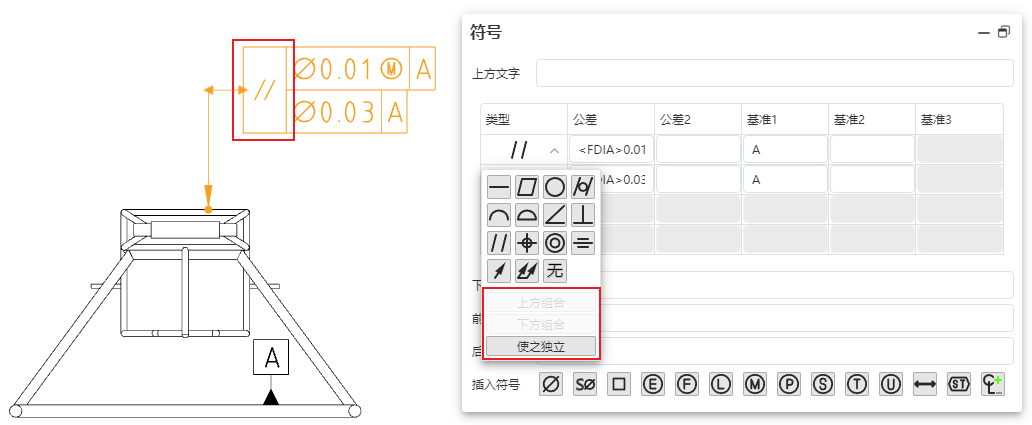

支持将同类型的形位公差框格组合。
使用方式：
1） 创建形位公差符号。
2） 在符号窗格中，单击要合并的类型框格的下拉框。
3） 单击弹出的菜单中的“上方组合、下方组合”，使该框格与上、下方框格合并。
4） 再次单击下拉框，单击“使之独立”，是该框格不再与其他框格组合。
5） 关闭对话框，完成设置。
# 前后缀文字

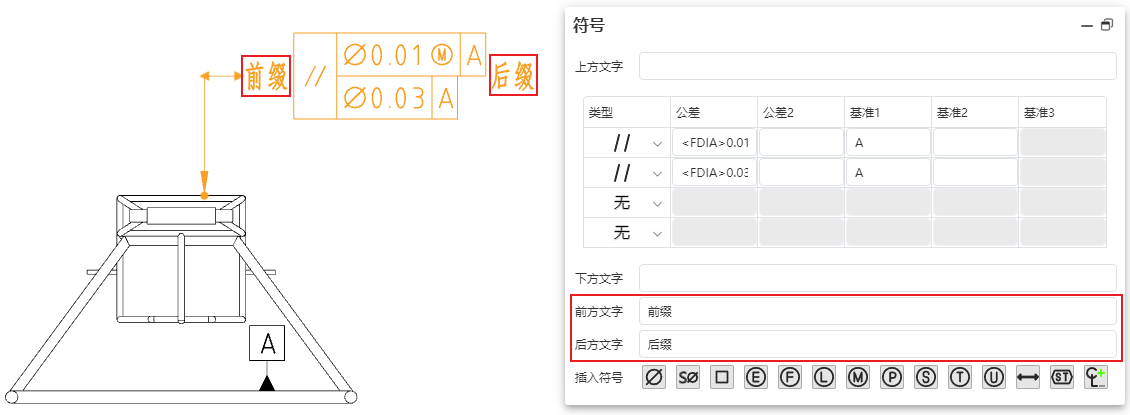

支持在形位公差前方和后方添加文字。
使用方式：
1） 创建形位公差符号。
2） 在符号窗格的“前方文字、后方文字”输入框中输入文本。
3） 文本分别显示在符号前方、后方。
4） 关闭对话框，完成设置。

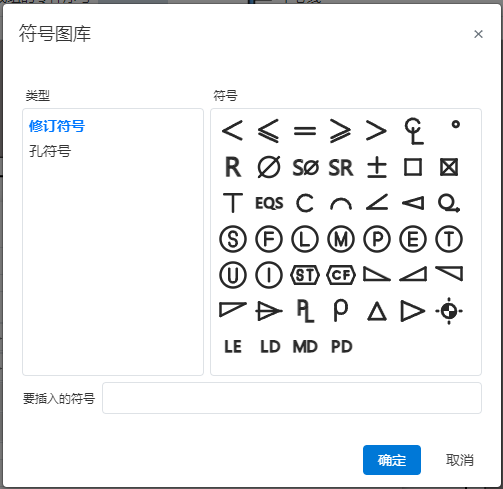

# 符号图库

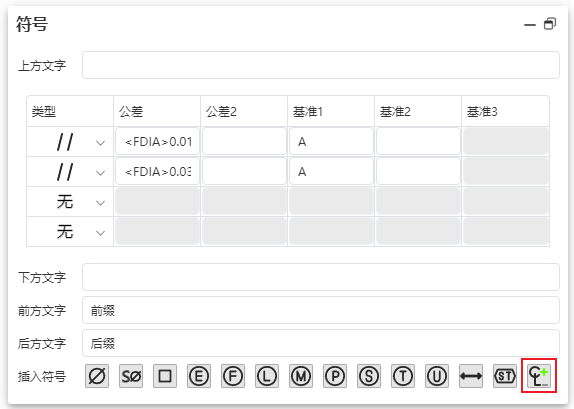

新增符号图库功能，可以插入更多类型的符号。
使用方式：
1） 创建形位公差符号。
2） 单击要插入符号的输入框，使光标在输入框中闪烁。
3） 单击“插入符号”的最后一个按钮，弹出符号图库。
4） 在符号图库中单击需要插入的符号。
5） 单击“确定”，所选符号被插入到输入框中。
6） 关闭对话框，完成设置。
# 框架对齐
优化框架对齐效果。当您在不同框格中输入相同数量的数字、汉字、英文字母时，框格将保持对齐状态，使图纸看起来更整齐。
# 孔表
# 快速定位孔
可通过孔表选中孔标签右键-跳到标签功能，快速确认孔位置。
# 可同时选择XY轴

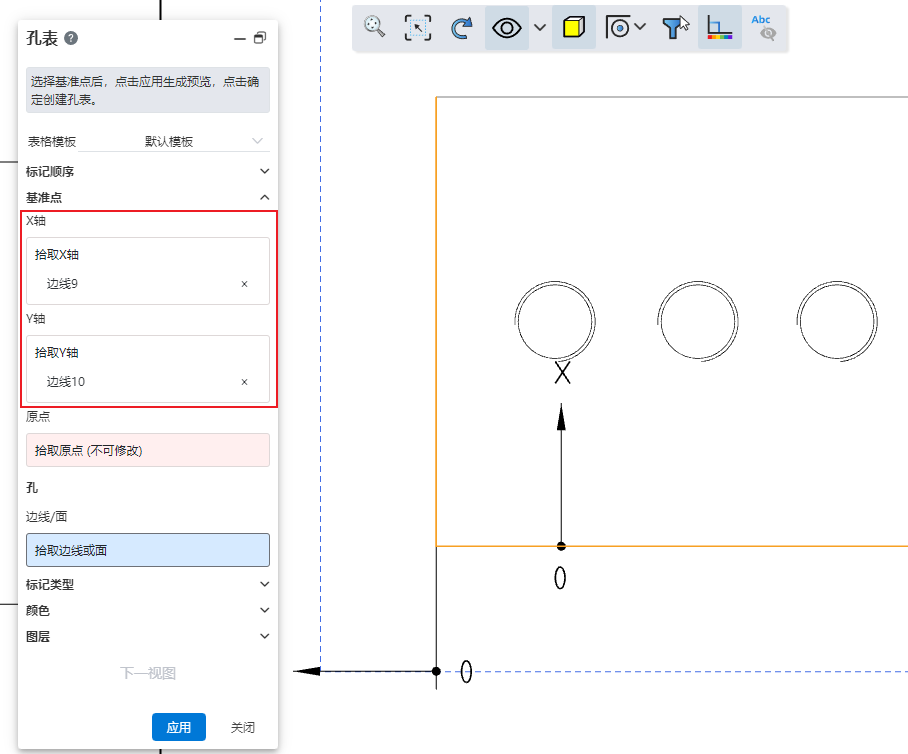

支持同时选择XY轴方向，XY轴的交点自动作为原点，生成孔表。
# 坐标方向支持再编辑
孔表坐标方向支持再编辑，方便修改孔表的方向定义。

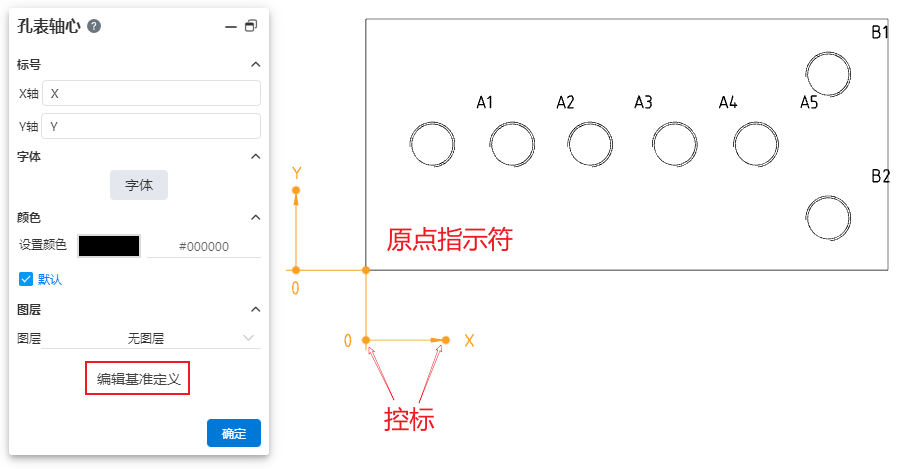

选中原点指示符，弹出“孔表轴心”对话框，可设置X轴和Y轴的文字、字体、标注所属图层。
单击对话框“孔表轴心”对话框的“编辑基准定义”按钮，可以重新设置坐标系基准。
选中指示符，拖拽指示符控标可以使XY方向反向，以及修改箭头引线从原点的偏移距离和偏移方向。
# 端点处理
新增端点处理命令，用于生成标注焊缝横截面的标志。
使用方式：
1） 单击“端点处理”命令。
2） 选择两条相交边线。
3） 鼠标在视口中单击，生成端点处理标注。
说明：如果所选边线有多个相交区域，则鼠标在哪个区域单击，标注就生成在哪个区域中。

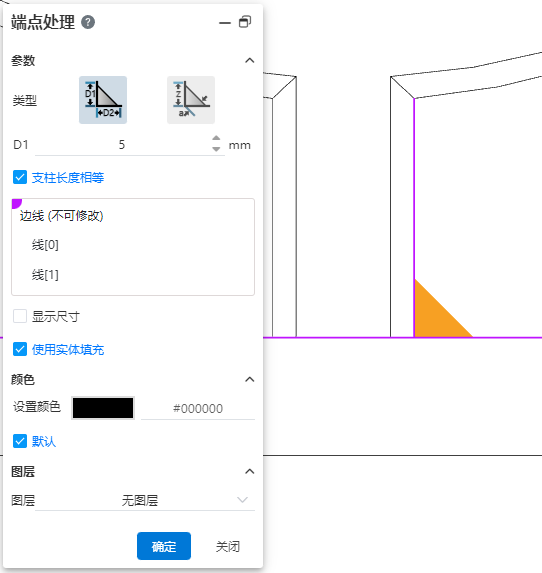

对话框控件说明：
类型：选择端点符号的类型。
尺寸：根据所选类型，通过D1,D2,Z，a参数控制端点符号的大小。
支柱长度相等：勾选此项，使D1=D2.
边线：用于选择端点符号两侧的边线。
显示尺寸：勾选此项，可以显示端点符号的大小尺寸。
使用实体填充：勾选此项，使端点符号内部由颜色完全填充。
颜色、图层：控制端点符号标注的颜色和图层。
# 销钉符号

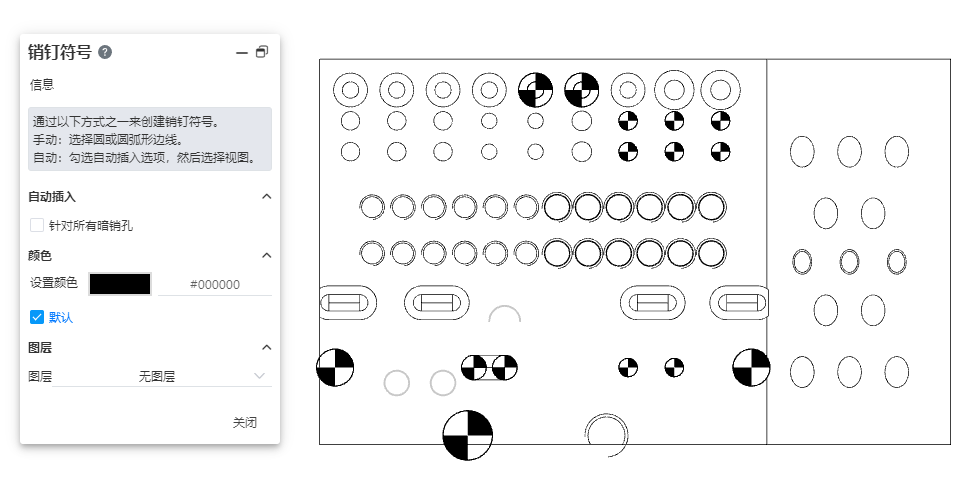

新增销钉符号功能，用于给圆孔添加销钉符号标注。
使用方法：
1） 点击工具栏销钉符号
，开启命令对话框。
2） 设置颜色及图层。
3） 手动插入：拾取正视的圆或者圆弧投影线/草图线。
自动插入：勾选针对所有暗销孔选项后，拾取要创建销钉符号的视图。
说明：
手动添加允许重复拾取同一边线添加销钉符号，自动添加不能对已有销钉符号的边线重复添加符号。
开始手动插入后，本次创建无法切换为自动插入。需要重新开启命令才能勾选自动插入。
预拾取，预拾取圆或圆弧后启动销钉符号命令，直接进入手动插入流程。

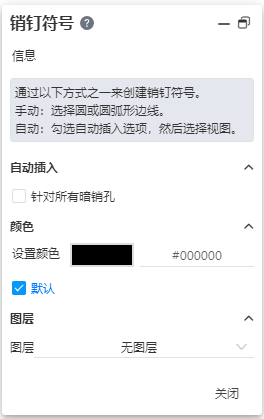

对话框控件说明：
针对所有暗销孔：勾选后，可以进入自动插入模式。

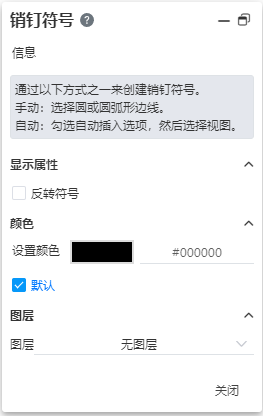

反转符号：勾选后可以切换符号中填充颜色的区域。（销钉符号处于选中状态时，显示该选项）
设置颜色：设置创建销钉符号的颜色。
默认：勾选后，创建的销钉符号为默认颜色。
图层：设置创建销钉符号的颜色。
