# 管路
# 管路零件设计

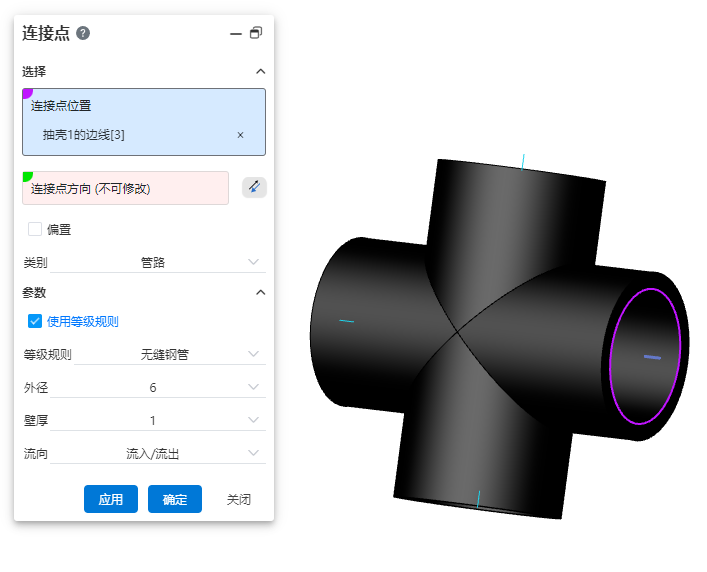

# 连接点
连接点是一个特征，显示为一个方向轴，用来控制管子的起点/终点，也可以控制管路零件之间的连接。
使用方法：
- 新建零件，绘制完成后，点击“步路-连接点”。
- 拾取几何元素，确定连接点位置。
- 若拾取的几何元素为圆形边线/平面，则系统默认连接点方向与连接点所在平面垂直。可以点击反向图标修改朝向。若拾取的位置为草图线/点、模型边线，则连接点方向需要手动拾取几何元素进行确定。
- 根据需求确定是否需要使连接点偏置。
- 选择管路类型，可以根据需求决定是否勾选使用等级规则。
- 设置相关参数。
对话框控件说明：
- 连接点位置：只允许单选几何元素。支持拾取的元素：原点、草图点、边线/草图线端点、圆形边线、圆形平面作为连接点位置。
- 连接点方向：当所选连接点位置不需要指定方向时，此处将自动填充方向；若需要指定方向，则需要手动拾取几何元素进行方向确定。
- 偏置：控制连接点起点是否从初始位置沿连接点方向偏移，默认不勾选。
- 类别：可选“管路，电缆，电线”，管路和线缆类别的参数不同。
- 等级规则：在类别选择管路的情况下会出现此项。用于记录该零件的管路属性。系统默认等级规则为无缝钢管。可以在“步路-等级规则”中自定义等级。
- 外径/壁厚/流向：管路基本属性，为必选项。

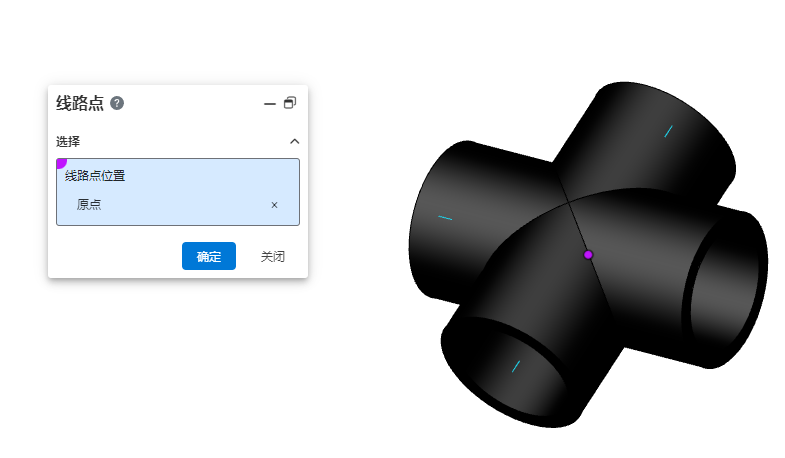

# 线路点
线路点是管路零件内的一个点，用来确定管件如何放置在线路3D草图上。
使用方法：
- 新建零件，绘制完成后，点击“步路-连接点”。
- 拾取几何元素，确定线路点位置。
注：线路点与连接点的概念需要注意，连接点用于确定管路的连接位置，线路点用于确定管件如何摆放。线路点位置支持拾取的元素：原点、草图点、边线/草图线端点、圆形边线、圆形平面。
# 管子
# 等级规则
用于创建和管理管子的尺寸、属性规则，按照等级规则创建管子。
使用方法：
- 点击“步路-等级规则”。
- 系统默认等级规则为无缝钢管。若需要修改，点击修改等级。

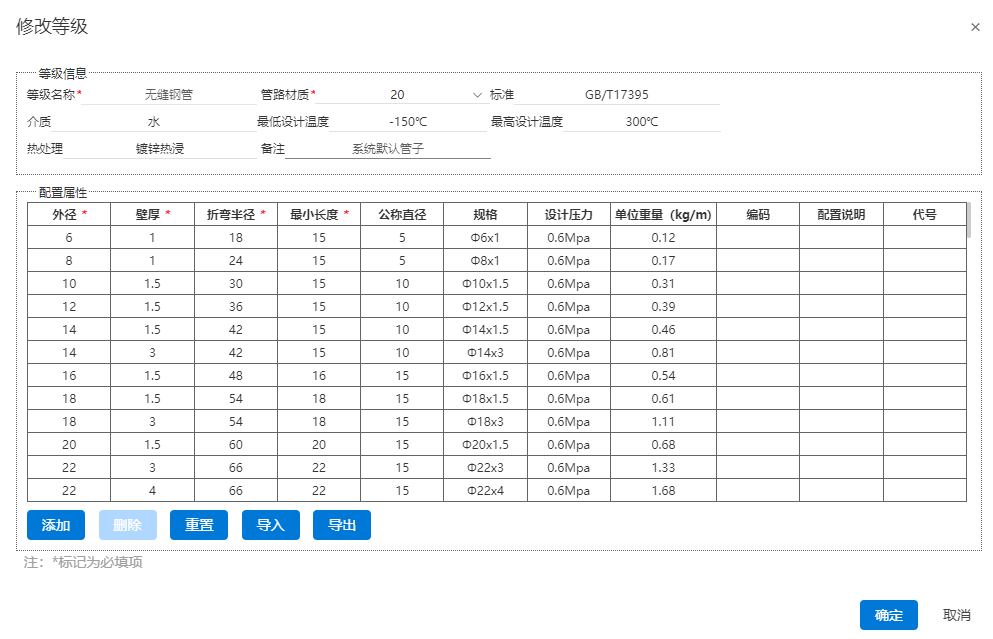

- 在修改等级界面，可以任意对管子的等级信息以及配置属性的参数进行修改、添加、删除、导入导出以及重置。只有系统默认等级规则才可以将数据重置。
- 若需要自定义等级规则，可以回到等级规则界面，点击创建等级。
- 进入创建等级界面后，根据需求进行自定义。操作方法参考3。
# 管子
支持直管、弯管和软管三种类型的管子创建，无需绘制管子轮廓，仅需要确定管子类型以及参数、等级规则，系统即可自动生成管子。

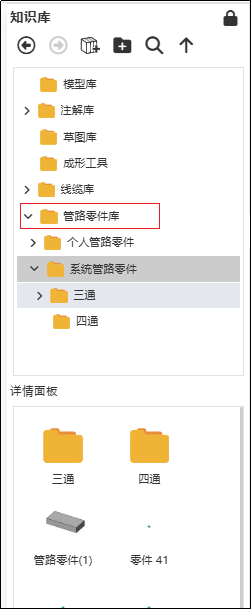

# 管路零件库
# 管路零件库
知识库中的管路零件库文件夹可以用来储存管路零件。
使用方法：
- 在“管路零件库”文件下新建文件夹。
- 右键点击管路零件，点击“插入”，从而可以将零件拖拽到装配界面。

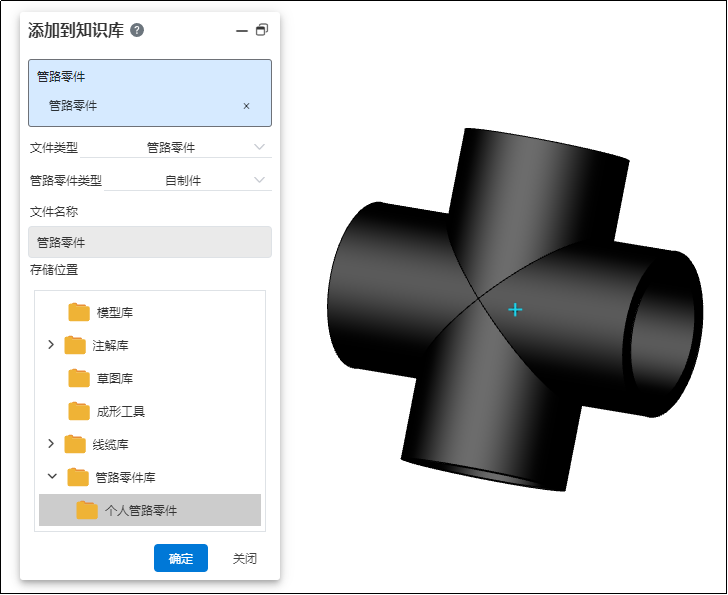

# 添加管路零件
将零件添加到管路零件库中，用来支持后续管路的创建。
使用方法：
- 打开“步路-添加管路零件”。
- 点击该零件文档，并根据需求设置好储存位置。
- 点击确定。

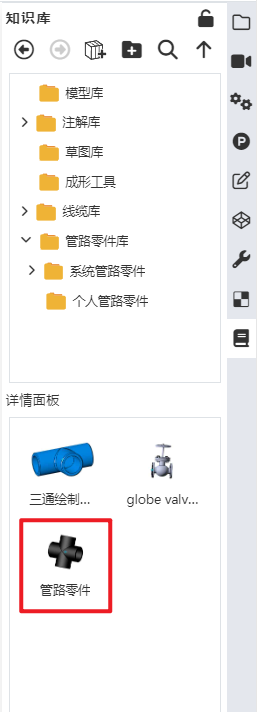

- 在知识库中，按照刚刚的储存路径，可以找到该管路零件。
# 管路设计
# 创建管路装配
在装配体中生成管路子装配体。
使用方法：

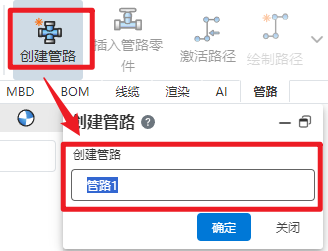

- 新建装配体，在管路模块点击“创建管路”。
- 在弹出的对话框中，输入需要创建的管路子装配体名称，点击确定。

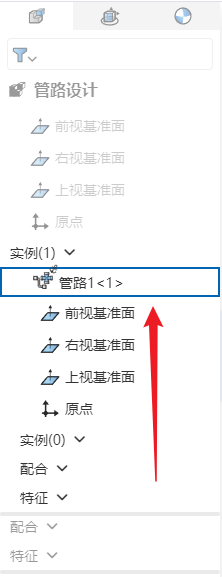

- 在左侧特征树里，可以看见管路实例有蓝色高亮边框，则代表管路已经激活，可以按照需求设计管路装配。

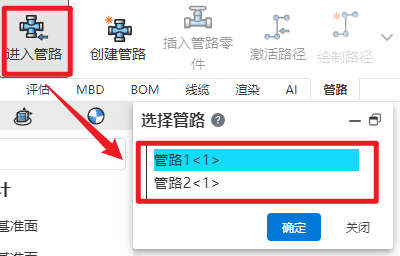

# 进入/退出管路
控制管路子装配体的进入和退出。
使用方法：
- 在管路模块，点击“进入管路”并选择需要进入的管路名称，再点击确定。
- 左侧特征树的管路实例有蓝色高亮边框，则代表已经进入管路。

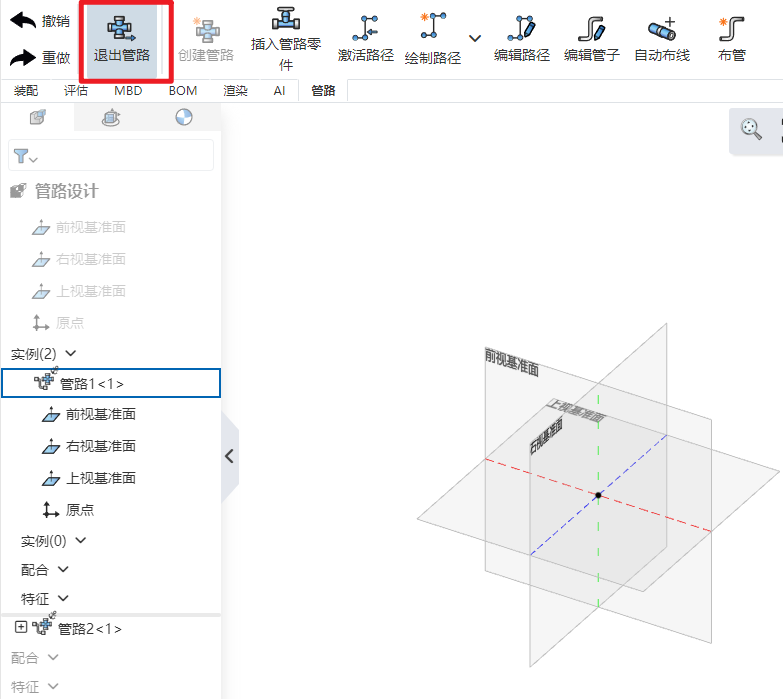

- 点击左上角“退出管路”，左侧特征树的管路实例无高亮，则代表已经退出管路。

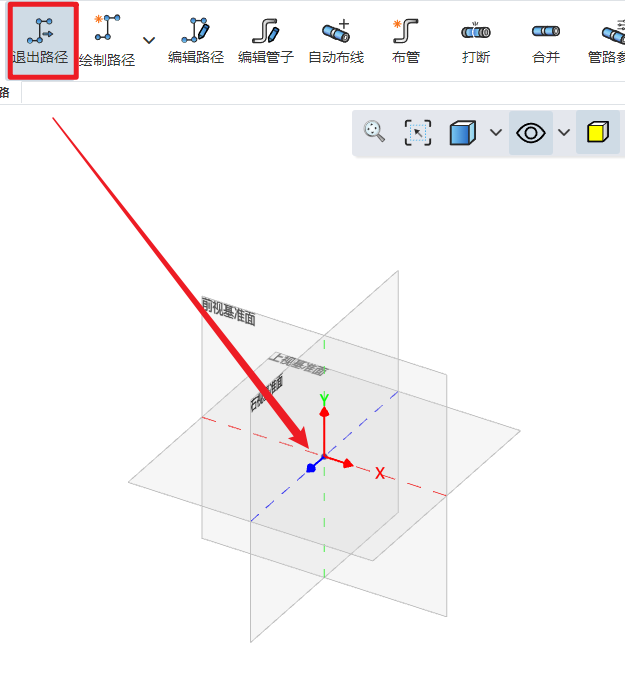

# 激活/退出路径
控制管路路径的激活。
使用方法：
- 在进入管路的条件下，点击激活路径
。激活路径之后，可以使用3D草图绘制管路路径。 - 坐标原点显示三坐标轴，则代表已经成功激活路径。
- 点击左上角退出路径，三坐标轴消失，则代表已经成功退出路径。

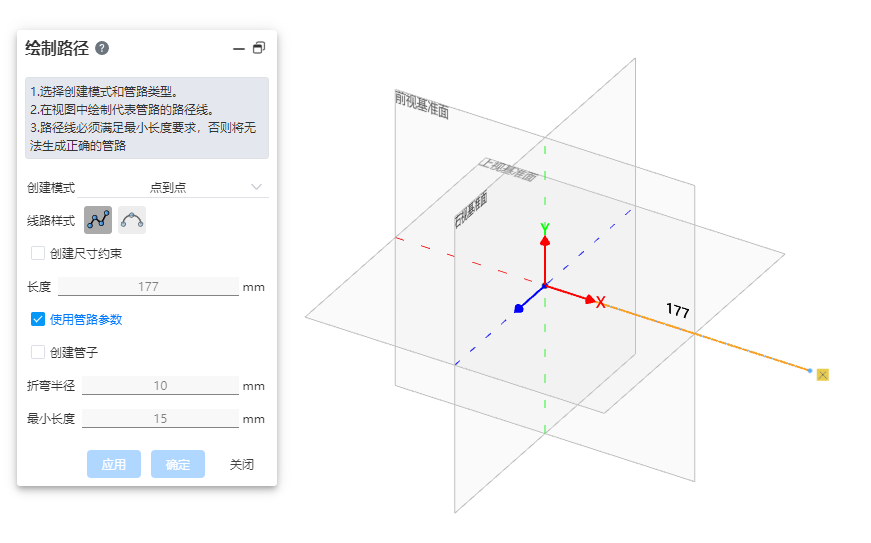

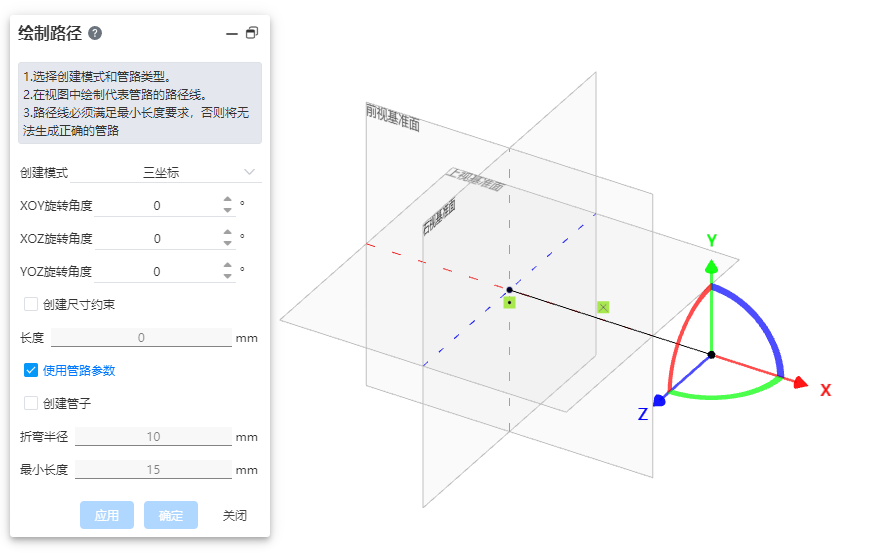

# 绘制路径
使用该命令创建管路的路径线，管路通过路径来确认管子的走向，每个管路只包含一条路径。
使用方法：
- 在激活路径的条件下，点击绘制路径
。 - 可以根据绘制需求，选择创建模式。
- 若勾选的创建模式为点到点，则可以根据需求，选择线路样式。若勾选的创建模式为三坐标或平行于轴，则绘制的路径只能是直线。
- 设置管子参数。
- 点击确定。
- 点击管路模块下的尺寸约束，给绘制的路径添加尺寸，使3D草图完全定义。
对话框控件说明：
- 创建模式：路径绘制的方式。
- 点到点：通过点的位置确定直线/曲线。
- 三坐标：通过拖拽三坐标轴，按照坐标轴方向生成路径。

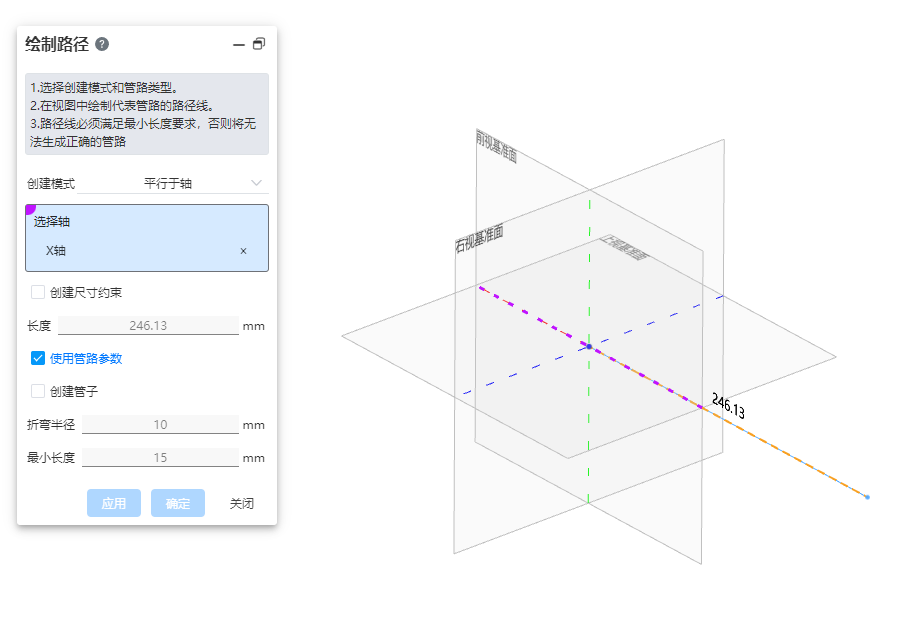

- 平行于轴：通过选择草图线、基准轴以及空间任意点生成平行于轴的路径。
- 创建尺寸约束：若勾选此项，在输入长度之后，路径自动标注3D尺寸。
- 使用管路参数：勾选后，绘制路径的后续所有尺寸参数置灰，并使用“管路参数”中的数据。若不勾选，可以自定义管路参数。
- 创建管子：不勾选时则只绘制路径，不创建管子，默认不勾选。勾选后按照后续选项和数值，生成路径的同时创建管子。可以自定义管子的参数以及是否使用等级驱动。

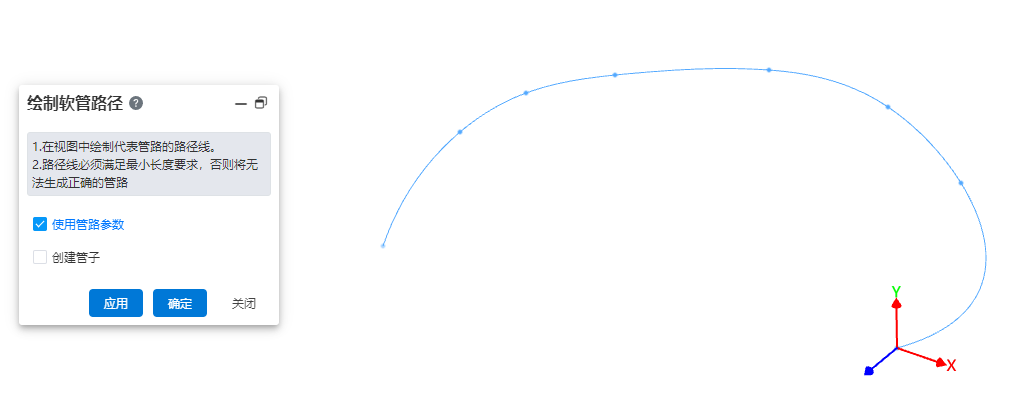

# 绘制软管路径
使用该命令创建软管的路径线，通常为样条曲线。
使用方法：
- 在激活路径的条件下，在“绘制路径”处，点击下拉框，选择“绘制软管路径”命令。
- 在视口中，选择不同的点，生成样条曲线。
- 根据需求，选择“是否使用管路参数”以及“创建管子”。点击确定。
注：“管路参数”以及“创建管子”选项的操作方法与“绘制路径”命令里的一致。

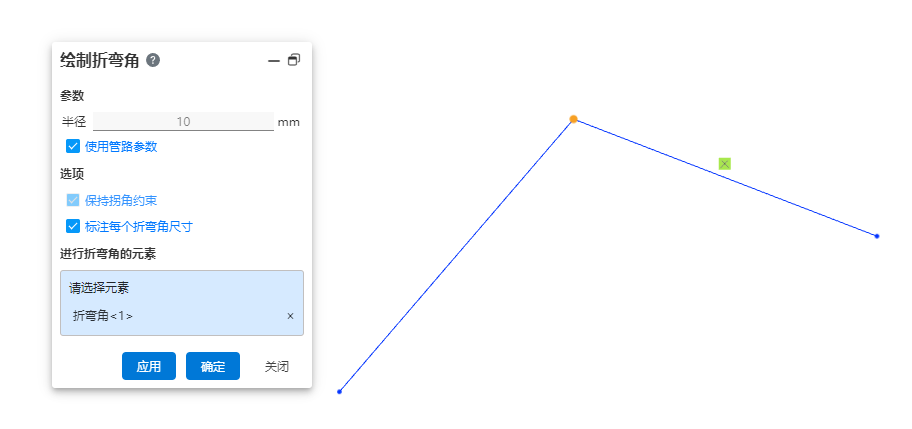

# 绘制折弯角
手动在相邻路径线之间添加折弯角。
使用方法：
- 在激活路径的条件下，绘制两条直线。
- 与草图里的圆角命令类似，点击“绘制折弯角“，可以在两条直线之间绘制圆角。
对话框控件说明：
- 使用管路参数：勾选此项，半径大小不可修改。默认为10mm。不勾选此项，可以自定义折弯角大小。
- 保持拐角约束：保持折弯角与两条边线的相切约束。
- 标注每个折弯角尺寸：当选择多个位置设置折弯角时，勾选此项，可以使每个折弯角都有尺寸标注。不勾选此项，则只会标注其中一个折弯角。
- 进行折弯角的元素：选择顶点或者路径线。

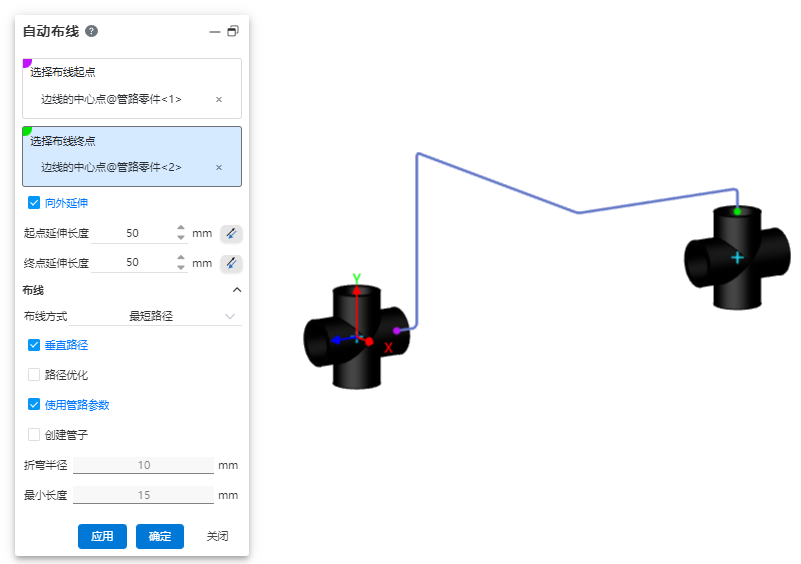

# 自动布线
创建或激活管路后，在所选的两个连接点之间自动绘制路径线。
使用方法：
- 插入管路零部件。
- 点击“自动布线”命令，分别选择线的起点和终点。
- 根据需要选择是否向外延伸。
- 选择布线方式。
- 根据需要选择是否使用垂直路径。
- 设置管路参数以及选择是否创建管子。
对话框控件说明：
- 布线起点、终点：可选择所有连接点和当前管路路径线的端点
- 向外延伸：勾选后，自动步路的路径线沿着规则定义方向额外生成首、尾两条线条。
- 布线方式：可选最短路径以及沿坐标轴进行布线。
- 垂直路径：当布线方式为最短路径时会出现此项，勾选后，自动绘制的路径线之间两两垂直。
- 布线顺序：当布线方式为沿坐标轴时会出现此项，勾选后，可以选择三坐标轴的先后顺序进行布线。
- 使用管路参数：勾选后，绘制路径的后续所有尺寸参数置灰，并使用“管路参数”中的数据。若不勾选，可以自定义管路参数。
- 创建管子：不勾选时则只绘制路径，不创建管子，默认不勾选。勾选后按照后续选项和数值，生成路径的同时创建管子。可以自定义管子的参数以及是否使用等级驱动。
# 添加/删除约束
为路径线添加和删除约束。请参考 3D草图中添加/删除约束的操作方法。
# 编辑路径
允许修改路径线的尺寸、方位、折弯角等参数。
使用方法：
- 点击“编辑路径”命令，选择编辑路径的方式。
- 根据不同方式，拾取几何元素，设置参数值。
对话框控件说明：
- 自由：允许拖拽路径3D草图。
- 折弯角：创建圆角。
- 长度：设置线段长度以及尺寸标注。
- 定向：使点/路径线朝着方向轴的方向移动。
- 角度：使直线/圆弧绕着旋转轴旋转一定角度。
# 删除路径
删除已绘制的路径线。
使用方法：
- 右键特征面板中的路径特征，点击删除。
- 在弹出的对话框中，点击是。即可删除整条路径。

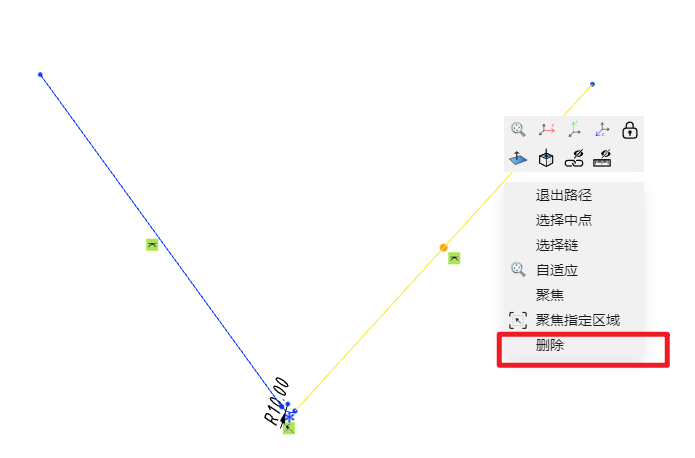

注： 若仅需要删除路径中的某段线条，右键该线条，选择删除即可。也可以单击线条，按Delete键删除。
# 管路参数
用来显示和控制管路的默认步路参数。
使用方法：
- 点击“管路参数”。
- 自定义管路默认数值，点击确定。

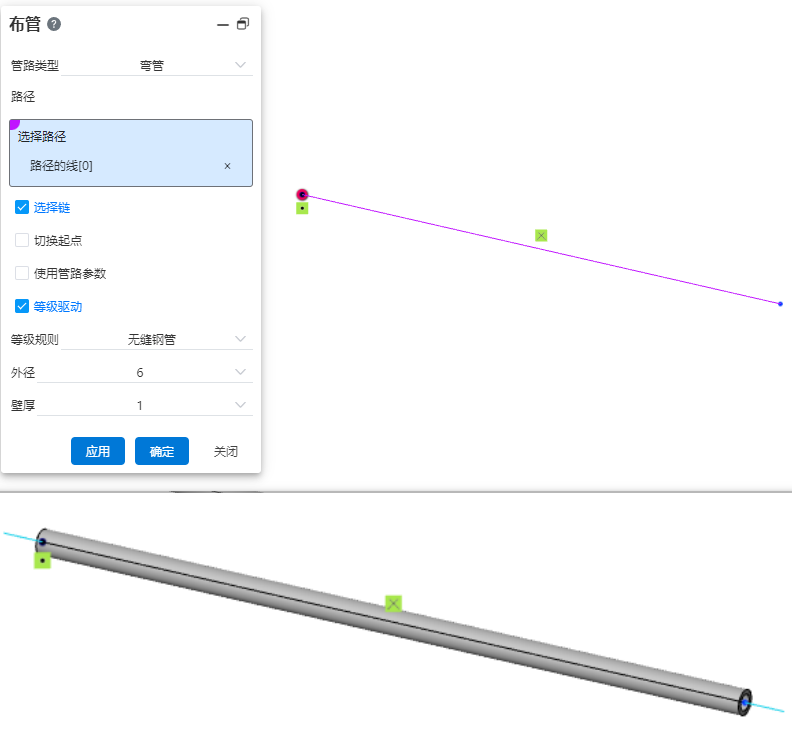

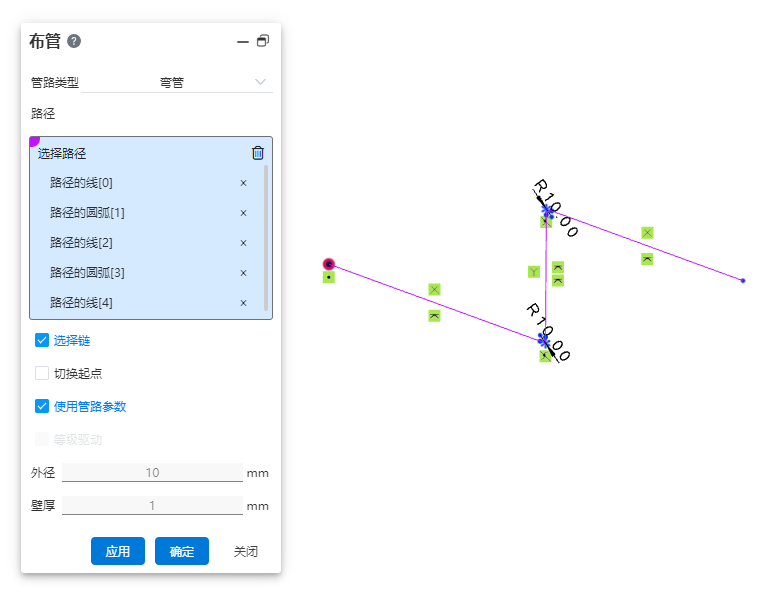

# 布管
绘制路径后，可以在路径上布管，将管子放置到路径上。
使用方法：
- 点击“布管”。选择需要生成的管子类型。
- 选择路径线。并根据需求选择是否勾选“选择链、切换起点”。
- 根据需求选择是否使用管路参数以及等级驱动。
对话框控件说明：
- 选择链：勾选后点击路径的线条，会自动拾取这条线所属的整条链来布置管子。若生成的管子类型为直管，则只能逐个拾取线段生成，无法选择链。弯管和软管可以选择链。
- 切换起点：勾选后，可以更改布管管子的起点位置，选择连续路径后，起点只能在连续线段的起点和终点之间进行切换。直管不支持切换起点，弯管和软管支持切换起点。
- 使用管路参数：勾选后，绘制路径的后续所有尺寸参数置灰，并使用“管路参数”中的数据。若不勾选，可以自定义管路参数。
- 等级驱动：勾选后，可选择已有的等级规则中填入数据。

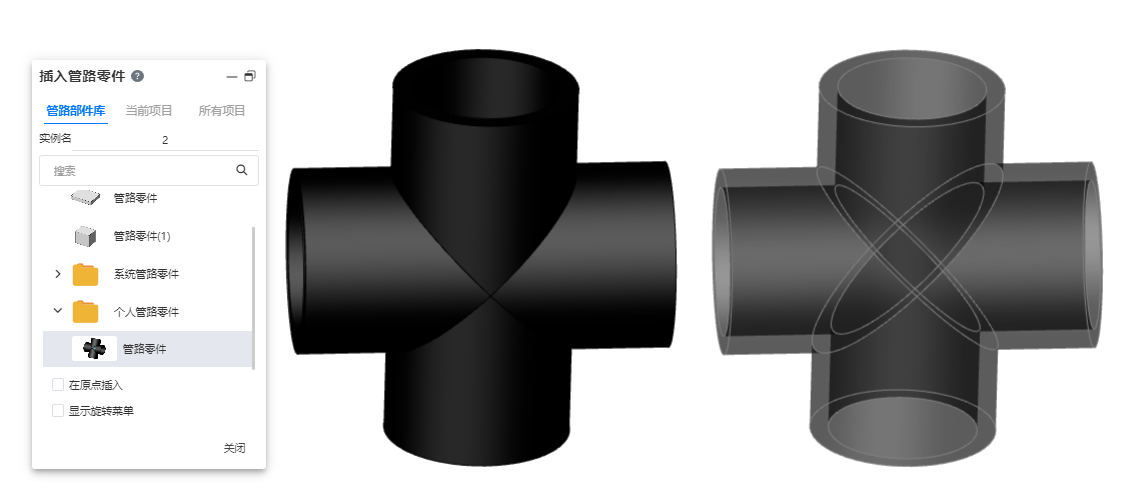

# 插入管路零件
在管路中放置带有管路属性的管件。
使用方法与在装配中插入零部件一致。管路模块拥有单独的管路部件库。
# 编辑管路零件

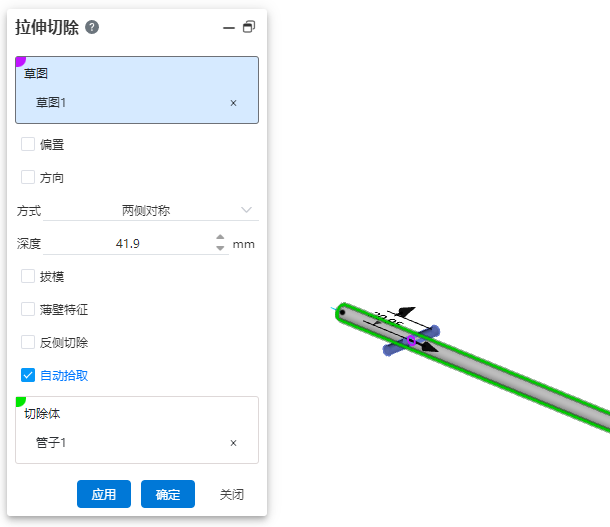

编辑放入管路中的零件，添加建模特征。
使用装配模块下的编辑零部件功能对管子添加特征。
注： 装配模块下的编辑零部件功能不能对从知识库中插入的零件进行编辑。

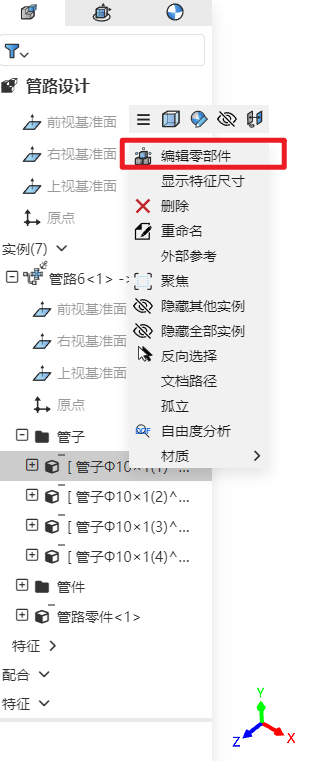

# 编辑管子文档
编辑管路中的管子文档，可以继续添加建模特征。
使用方法： 在特征面板中找到管路实例，展开该实例后，找到管路文件夹。展开该文件夹之后，右键管子，点击编辑零部件，即可对管子继续添加特征。

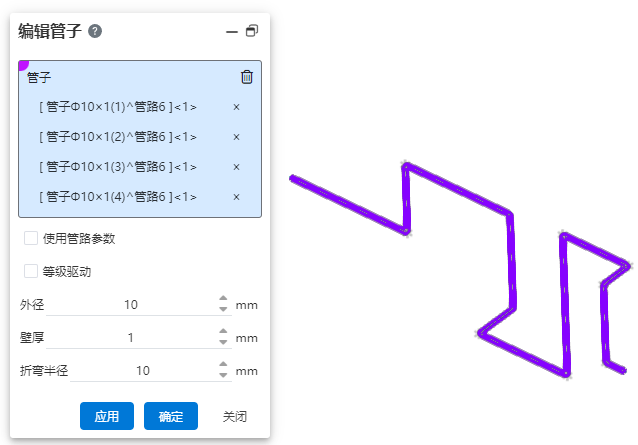

# 编辑管子
修改已创建的管子的尺寸和规格。
使用方法：
- 在激活管路的条件下，点击“编辑管子”命令。
- 选择需要编辑的管子，修改管路参数。
- 点击确定，管子实例会按照修改的参数立即更新。

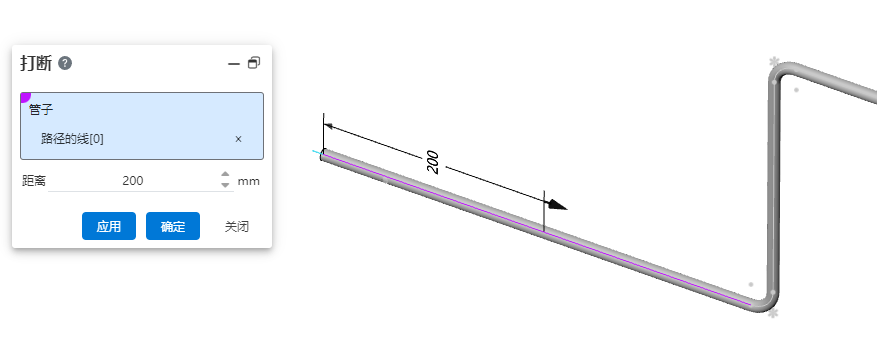

# 打断管子
将一根管子打断为两根相连的管子。
使用方法：
- 在激活管路的条件下，点击“打断”命令。
- 选择需要打断管子的路径线，设置打断距离。

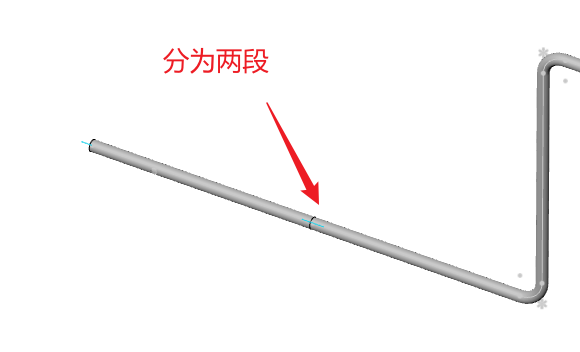

- 点击确定，管子会自动分为两段。

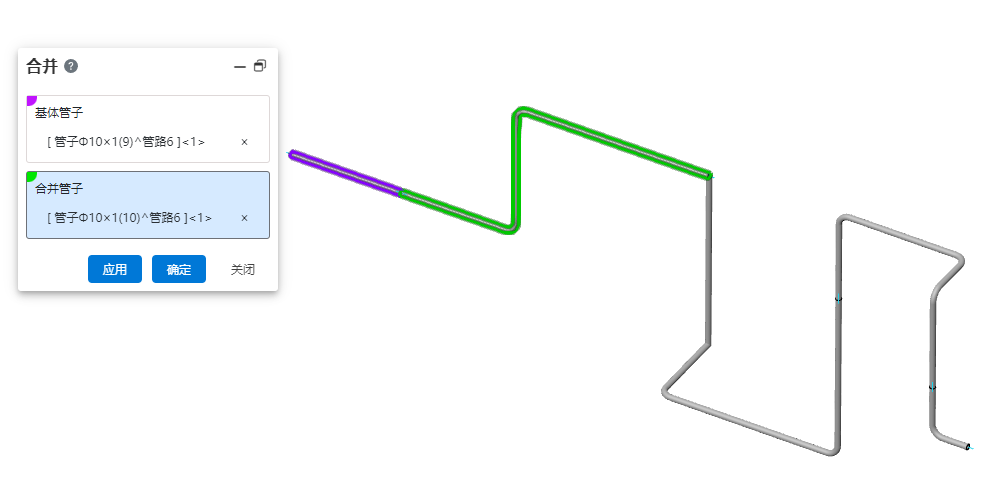

# 合并管子
将两根同轴相连的管子合并为一根。
使用方法：
- 在激活管路的条件下，点击“合并”命令。
- 选择需要合并的两段管子。
- 点击确定，两段管子会合并成一根管子。
# 关联功能

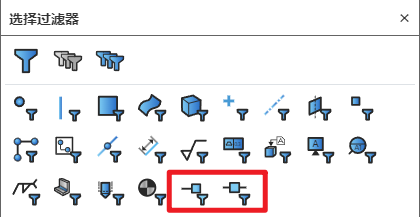

# 选择过滤器
选择过滤器中增加连接点、线路点筛选项，启动筛选后，只能选对应元素。
# 系统设置

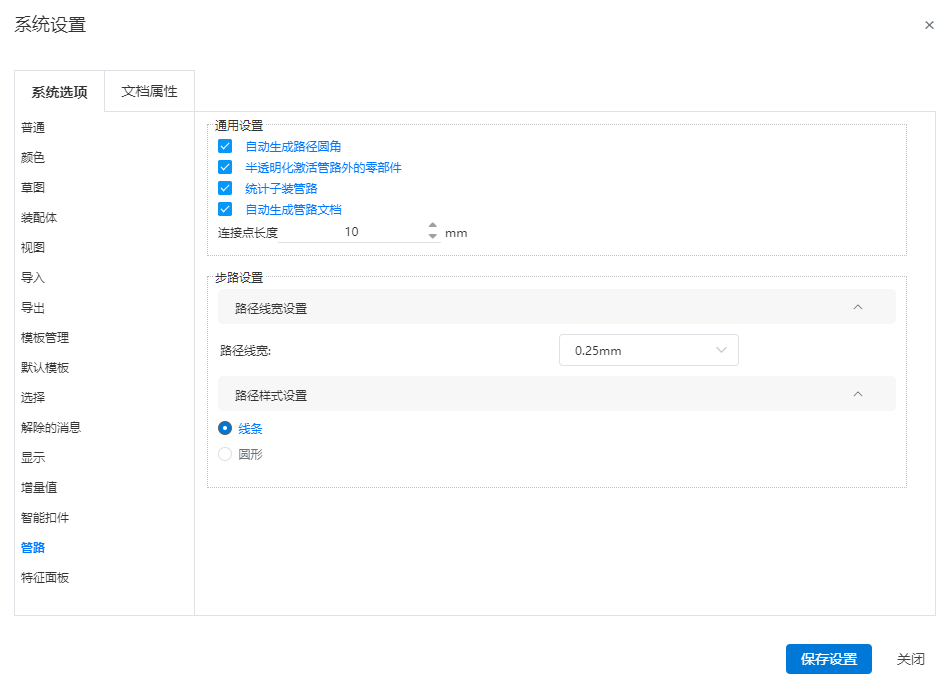

系统设置中新增管路相关选项。
设置选项说明：
- 自动生成路径圆角：在“绘制路径”或者“自动布线”时 ，允许在两条路径线的转折之间自动添加圆角。
- 半透明化管路外零部件：控制激活管路时，其它的零部件半透明化显示。
- 统计子装管路：控制“进入管路”命令是否显示子装中的管路。若不勾选此项，选择装配体中某个包含管路的子装，点击“进入管路”时，该子装中的管路名称不会在“进入管路”这个命令中显示。
- 连接点长度：控制模型中显示的连接点的长度。
- 步路设置：用来控制路径相关参数。
- 路径线宽设置：设置路径的显示线宽。
- 路径样式设置：设置路径的显示样式，默认线条，可选择圆形。
