# 设置

# 注解

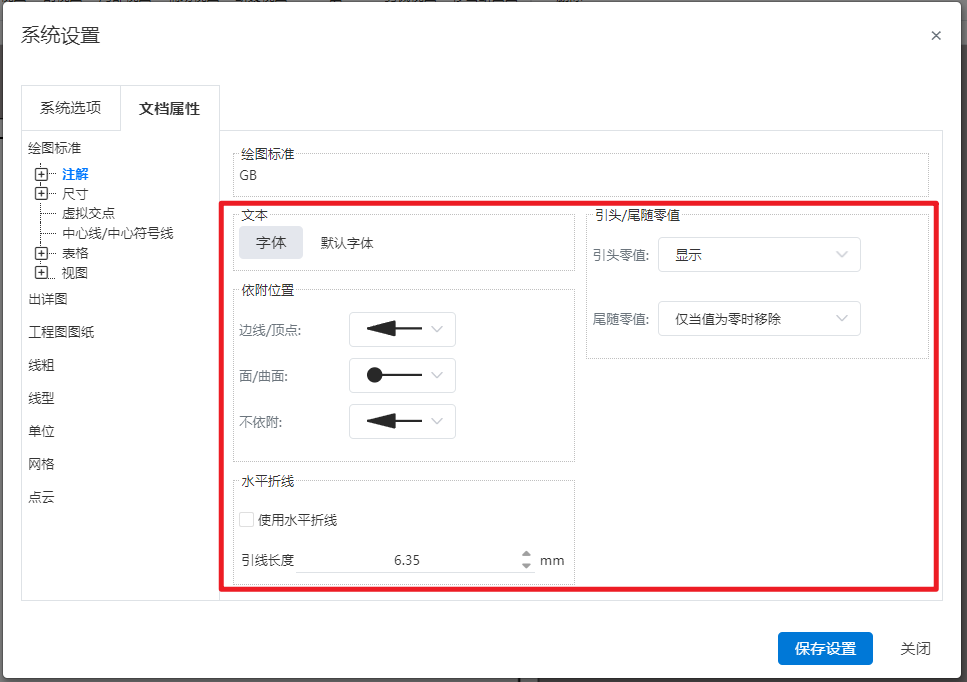

系统设置-文档属性-注解新增依附位置、水平折线以及尾随零值设置项。

说明：

  • 依附位置：支持在文档属性中设置不同依附位置创建时的默认箭头样式。
  • 水平折线：控制是否默认使用水平折线以及设置折线长度。
  • 引头/尾随零值：支持设置“引头零值、尾随零值”的显示方式，控制注解中通过关联属性获得的数值的显示方式，如质量、长度等。

# 字体

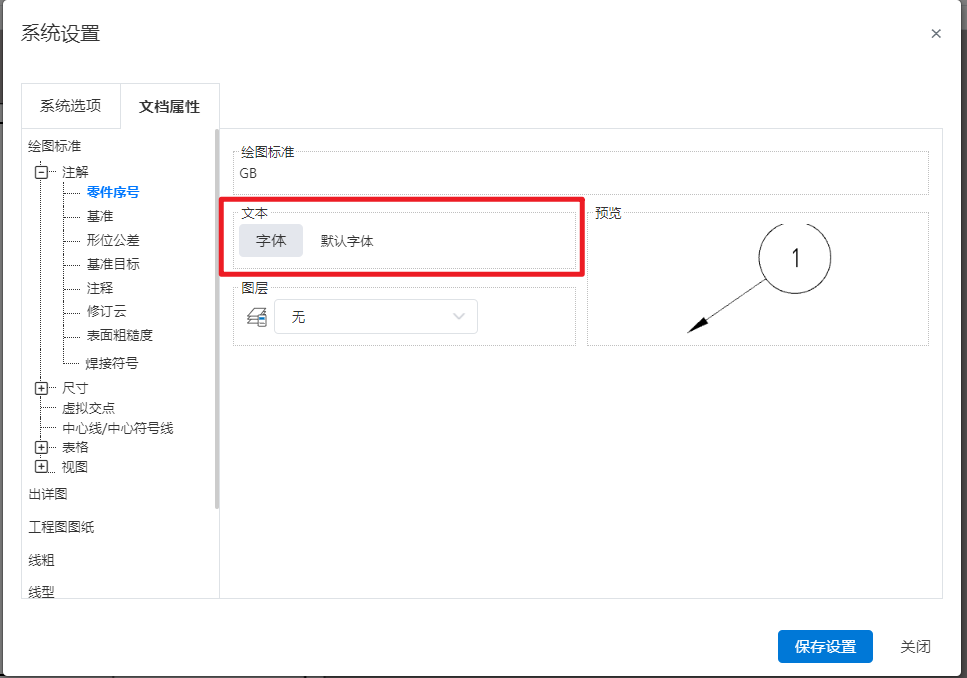

新增字体设置，支持在系统设置中对注解下的“零件序号、基准、形位公差、基准目标、注释、修订云、表面粗糙度、焊接符号”单独设置不同的字体。

说明： 支持对注解下不同类型注解单独设置文本字体，设置字体的样式在预览中以图片形式展示。

# 尺寸

文档属性-尺寸设置中新增可设置项，支持对尺寸样式进行更详细的设置。

说明：

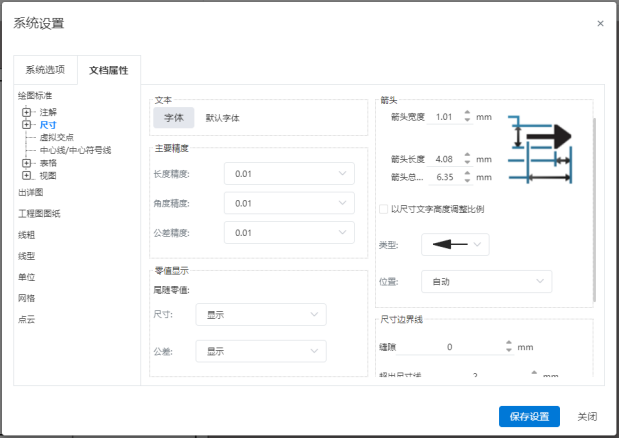

  • 箭头大小：支持对尺寸箭头大小样式进行设置，可分别设置箭头大小，包括宽度、头部长度、头部加引线长度（箭头在外的引线）的尺寸；尺寸创建时箭头默认类型以及箭头默认位置。

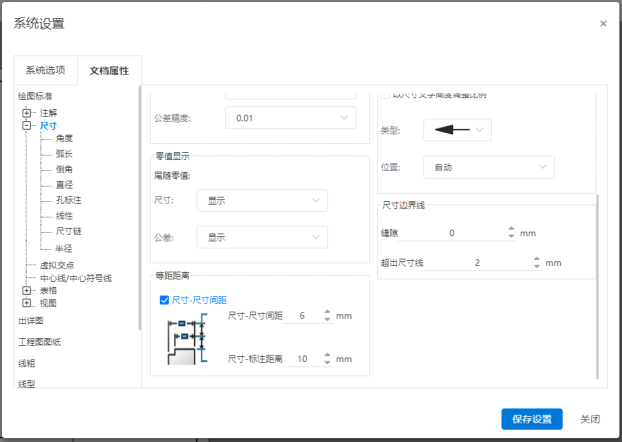

  • 尾随零值：支持在“文档属性-尺寸”和“文档属性-尺寸-角度”中设置尾随零值显示效果。

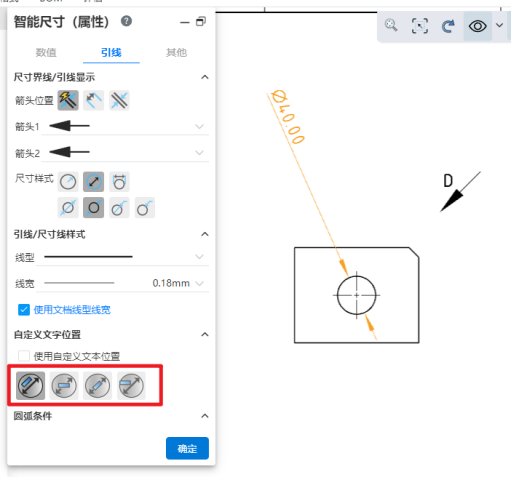

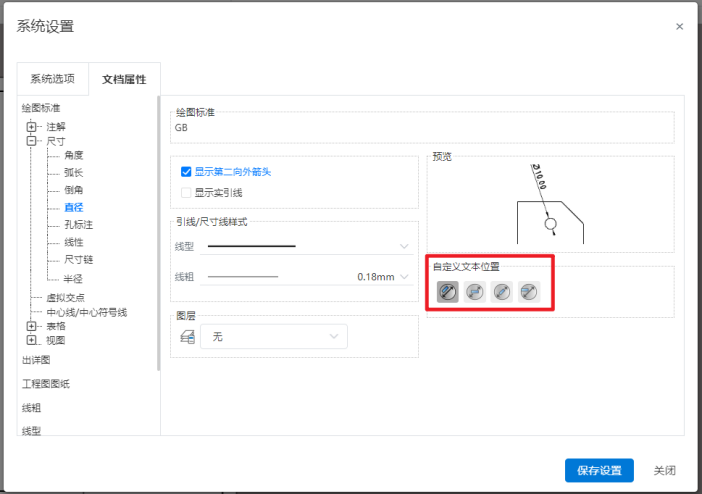

  • 文本位置：支持在“文档属性-尺寸-角度、弧长、倒角（仅引线）、直径、半径（仅引线）、线性”中为对应的尺寸设置默认文本位置。控制对应尺寸命令中“自定义文字位置”的默认状态。

  • 引线/尺寸线样式：支持在“文档属性-尺寸-角度、弧长、倒角（仅引线）、直径、半径（仅引线）、线性”中为对应的尺寸标注设置引线的线型和线宽。

# 重命名

允许在项目文档中对文档直接重命名，无需退出文档回到项目管理界面进行重命名。

使用方法：

  1. 打开“系统设置-特征面板”，勾选“允许通过特征面板重命名零部件”。
  2. 在打开的项目文档中，右键文档名，点击“重命名”即可重命名。

注： 在零件文档中，对应的命令为“重命名零部件”；在装配文档中，若对整个装配改名，对应的命令为“重命名装配体”。若对插入的实例进行改名，对应的命令为“重命名”；在工程图文档中，对应的命令为“重命名工程图”。

# 视图-剖视图

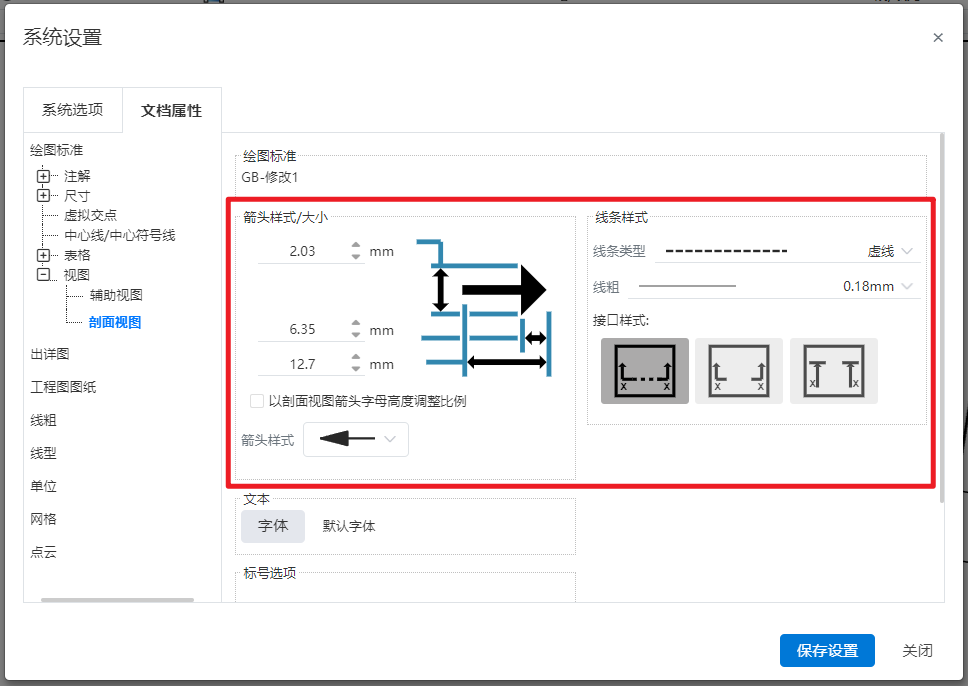

文档属性-视图-剖视图中新增箭头样式及线条样式设置组。

控件说明：

  • 箭头样式及大小：
    • 箭头大小尺寸：分别控制剖切线箭头的高度、宽度及总长。
    • 以剖面视图箭头字母高度调整比例：默认不勾选。勾选后，箭头大小根据设置的剖面视图标号的字体大小自动调整比例数值，不可手动输入。
    • 箭头样式：控制剖切线箭头的默认样式。
  • 线条样式：
    • 线条类型：控制剖切连线的默认线条样式。
    • 线粗：控制剖切连线的默认线粗。
  • 接口样式：可以设置剖切连线的接口样式，默认为标准带接口，可以设置标准带连线、标准无连线、备选无连线三种类型。
标准带连线
标准无连线
备选
