草图

套合公差

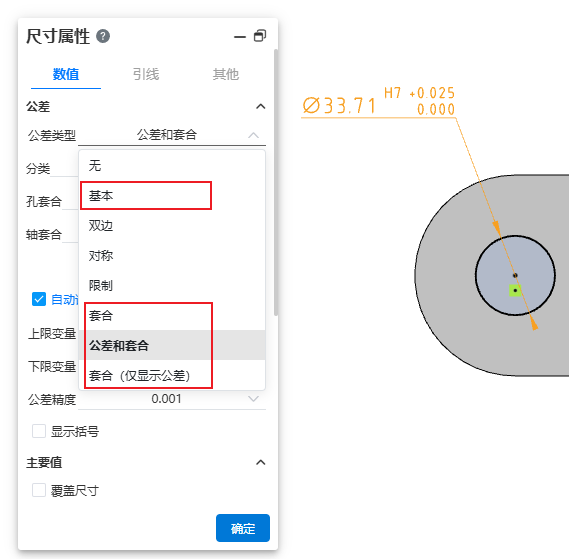

草图尺寸公差类型新增“基本、套合、公差和套合、套合（仅显示公差）”，使标注效果更完善。

使用方式同工程图-尺寸。

尺寸反向

尺寸支持反向，互换标注元素的相对位置。

使用方法 1：

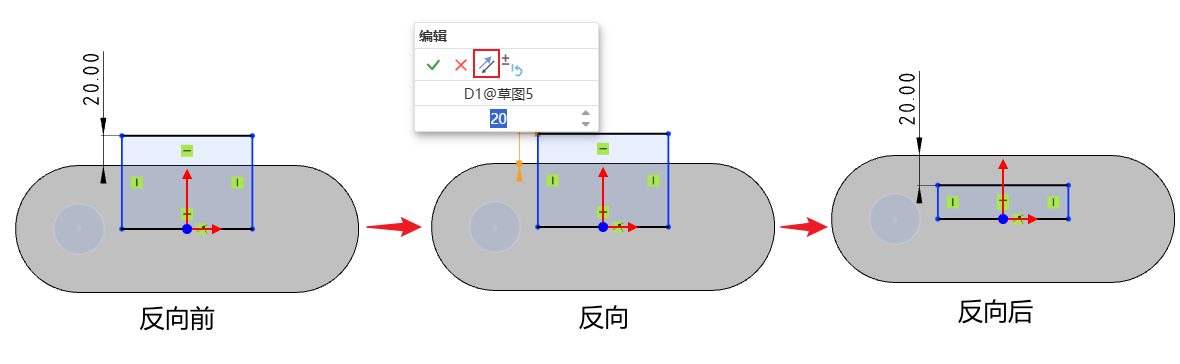

1. 单击要反向的尺寸。
2. 将尺寸输入负值，或单击编辑窗口的“反向”按钮。
3. 单击编辑对话框的√，尺寸标注的元素相对位置互换。

使用方法 2：

右键尺寸，单击“反向”选项。

圆角优化

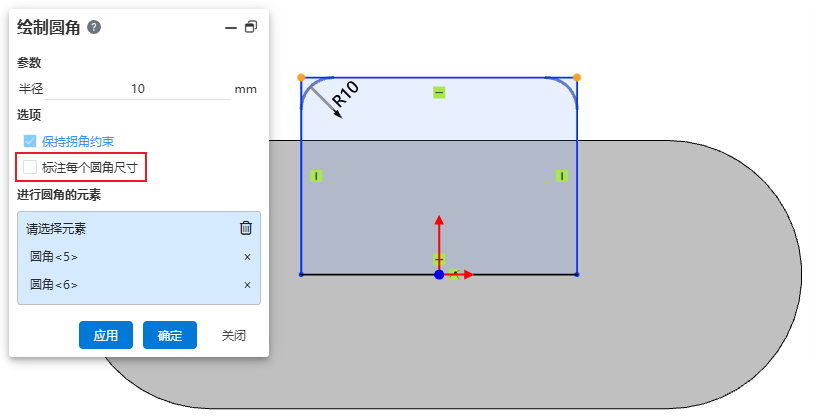

圆角命令优化，“标注每个圆角尺寸”选项现在默认为不勾选状态。

同时生成多个圆角时，只有一个圆角生成半径尺寸标注，其他圆角通过“等径”进行约束，使标注更加简洁，且后续修改更加高效。

完全定义草图

支持对未经约束的草图快速定义，添加约束。

使用方法：

1. 点击该图标，在弹出的对话框中，可以根据需求，确定需要定义的元素；几何约束类型；尺寸约束模式、尺寸放置位置、基准。

2. 确定好后，点击“计算”。此时草图会根据您的需求自动添加约束。
