智能尺寸

---

用于在工程图中生成长度、角度、距离、半径、直径标注。

生成步骤

1. 点击智能尺寸 命令，弹出智能尺寸对话框。

2. 在视口中点击要标注的元素

• 选择一条直线，标注其长度。所选直线为斜线时，移动鼠标可标注横、竖向或沿直线方向的长度。

• 选择一条圆弧，默认标注其半径

• 选择一个整圆，默认标注其直径。

  • 通过智能尺寸标注圆柱面的侧影轮廓线时，自动在尺寸的主要值前增加直径符号。


• 选择两条平行直线，标注距离。

• 选择两条非平行直线或三个点，标注角度。

• 选择两个点，标注其距离。所选点的连线为斜线时，移动鼠标可标注横、竖向或沿连线方向的长度。

• 选择一条直线和一个点，标注点到直线的最短距离。

• 选择两个元素，其中有圆弧/整圆时，标注圆心和另一个元素的距离。

• 选择一条曲线，标注曲线长度。

3. 选择完要标注的元素后，移动鼠标出现标注预览。

4. 将鼠标移动至要放置标注的位置，点击生成标注。

5. 继续选择元素，可连续标注。

6. 关闭智能尺寸对话框，结束标注。

7. 单击已经生成的标注，弹出智能尺寸属性对话框，可再编辑尺寸内容。

8. 右键尺寸界限、尺寸线，支持隐藏恢复隐藏的尺寸界线、尺寸线。

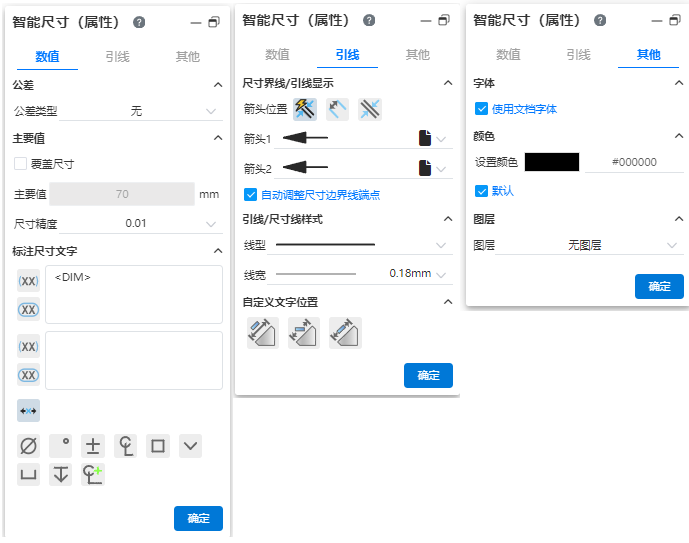

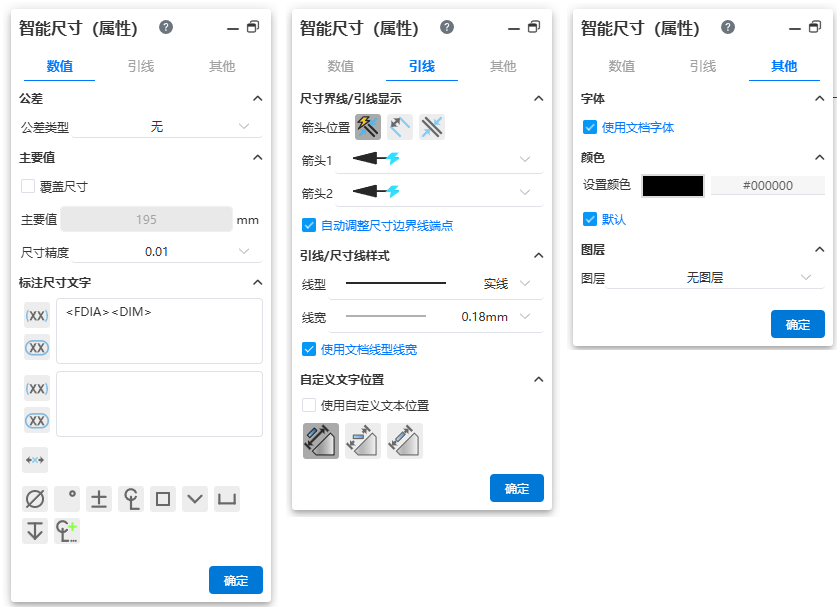

对话框控件说明

• 数值：

  • 公差类型：选择所需的公差类型。

  • 上/下限变量：输入公差上下限变量。

  • 公差精度：设置公差的小数点位数。

  • 覆盖尺寸：勾选后可输入自定义的字符，覆盖真实尺寸。

  • 主要尺寸值：显示当前尺寸数值。

  • 标注尺寸文字：在其中输入任意文本，文本出现在尺寸周围。一般<DIM>代表主要尺寸的位置，视口中其他文字与其相对位置和在对话框中的相对位置保持一致。偏上的输入框的文字出现在尺寸线上，偏下的输入框的文字出现在尺寸线下。

  • 参考尺寸、审查尺寸：单击输入框前的按钮，将尺寸转为参考尺寸、审查尺寸。

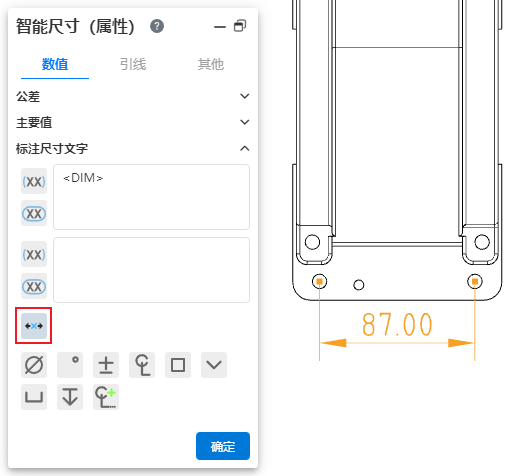

  • 尺寸居中：可以将尺寸保持在尺寸线的中间位置。



  • 符号：将光标定位在标注尺寸文字输入框中，单击符号按钮快速插入常用符号。

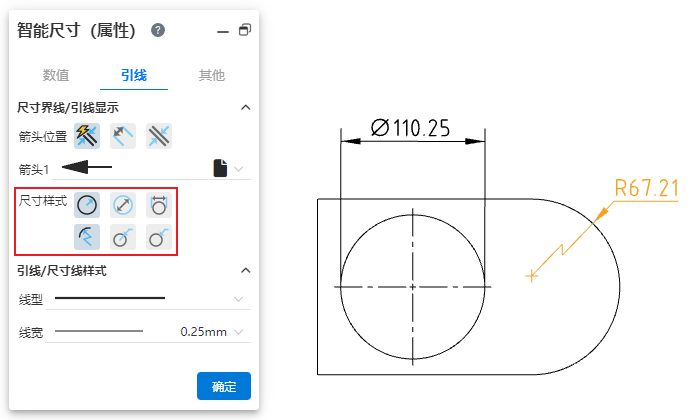

• 引线：设置标注的箭头位置、箭头类型、引线/尺寸线样式。标注圆/圆弧时，可切换“半径、直径、线性”标注样式。

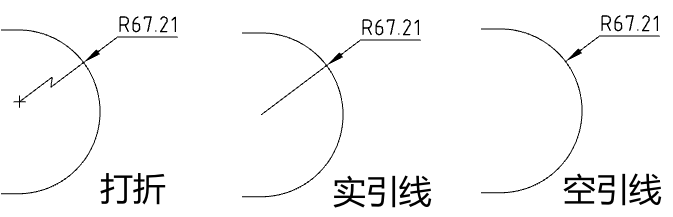

  • 半径样式：新增内部引线显示效果设置项。

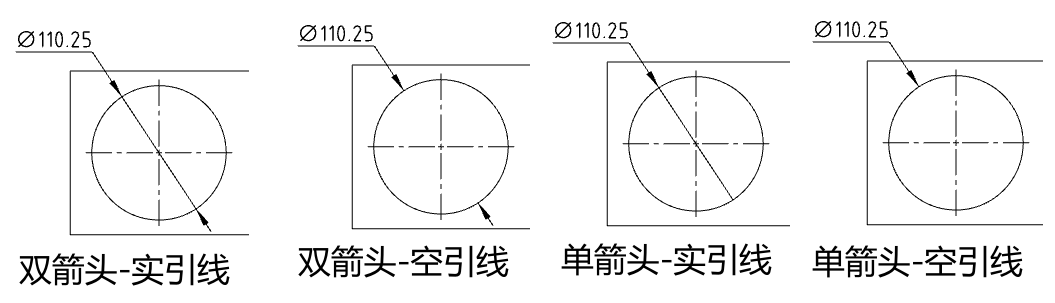

  • 直径样式：新增内部引线显示效果和箭头数量设置项。



  • 线性样式：选中状态下拖拽下图所示控标旋转尺寸。



• 其他：设置标注的字体、标注的颜色。

注1：标注曲线长度时，对话框内容将变为“注释”样式。继续选择非曲线元素变回“智能尺寸”样式。

注2：只能标注同一视图内元素，不可在视图之间进行标注。

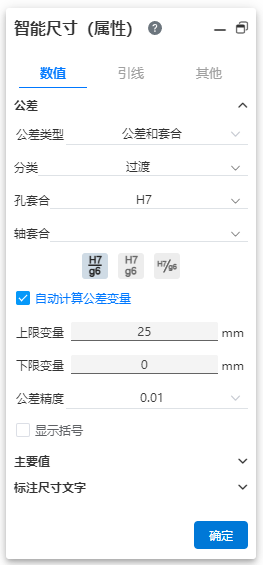

套合公差

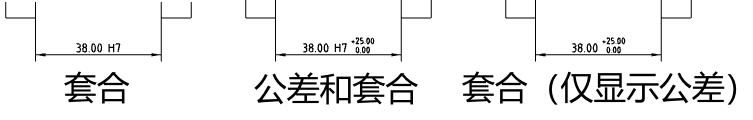

• 公差类型：套合公差可选“套合、公差和套合、套合（仅显示公差）”三种的显示样式。



• 层叠样式：使用“套合、公差和套合”时可使用此项。当“孔套合、轴套合”同时设置公差等级代号时，控制公差等级代号的层叠样式。

• 分类：使用“套合、公差和套合、套合（仅显示公差）”时可使用此项。可选择“用户定义、间隙、过渡、过盈”。

  • 用户定义：可任意组合“孔套合、轴套合”的公差等级代号。
  • 间隙、过渡、过盈：先设置“孔套合（或轴套合）”的公差等级代号，系统自动筛选符合条件的“轴套合（或孔套合）”公差等级代号可选项。

• 自动计算公差变量：使用“公差和套合、套合（仅显示公差）”时可使用此项。用于自动计算公差数值。

  • “孔套合、轴套合”仅设置其中一项的公差等级代号时，自动根据所选项和标注尺寸大小计算公差上下限变量。
  • “孔套合、轴套合”同时设置公差等级代号时，此项不可用。
  • 取消勾选此项，可以手动设置公差上下限变量。

注1：套合公差仅适用于长度/距离尺寸，不适用于角度尺寸。

注2：“孔套合、轴套合”的输入框可输入文本快速检索所需公差等级代号，也可以直接输入文本，删除文本可清除已选项。

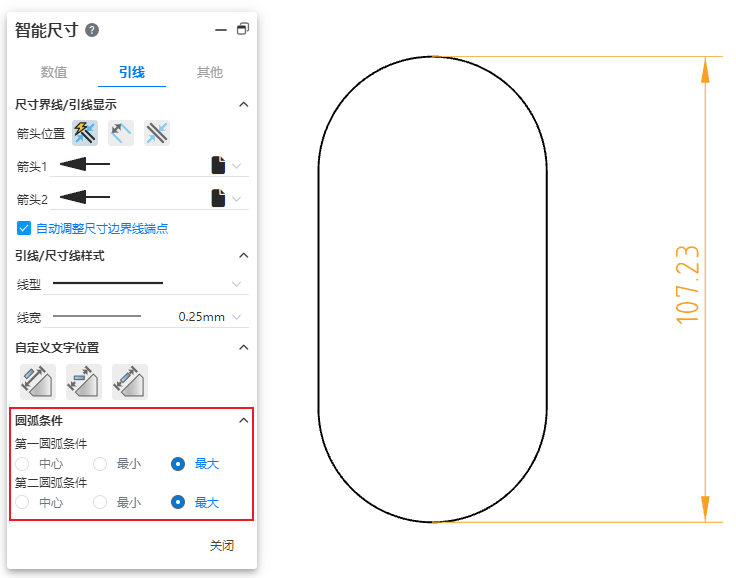

最大最小尺寸

  标注圆/圆弧时可选最大最小尺寸。

使用方式：

1）单击【智能尺寸】命令。

2）标注圆或圆弧与其他元素之间的距离。

3）对话框切换至“引线”Tab页，修改圆弧条件。

尺寸边界线

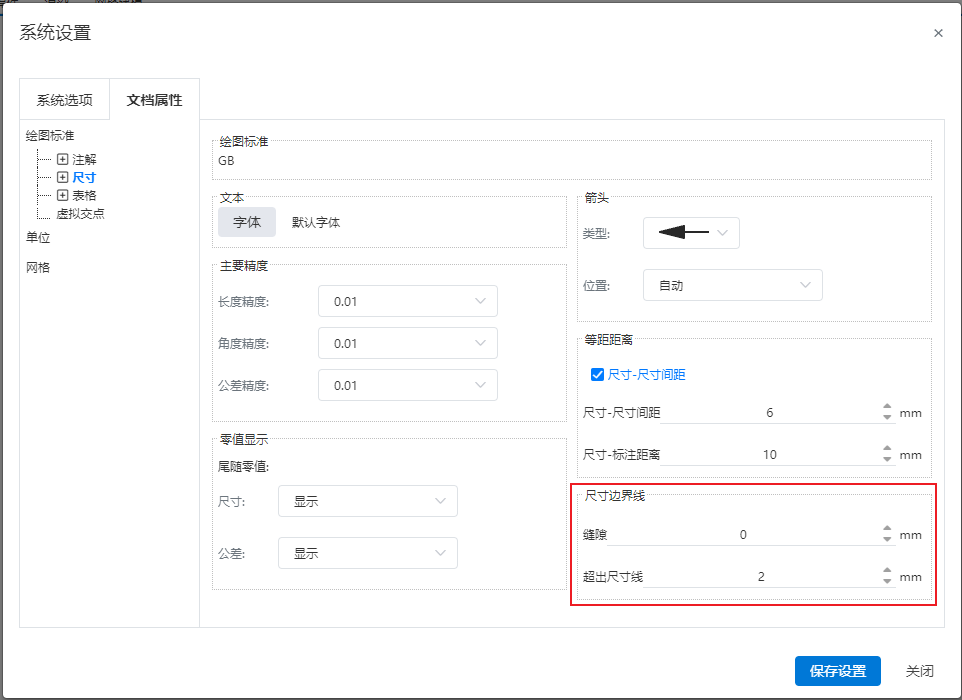

默认样式： 在“系统设置-文档属性-尺寸”中可设置尺寸边界线参数。

• 缝隙： 尺寸边界线与标注元素之间的缝隙。

• 超出尺寸线长度： 设尺寸边界线超出尺寸线的长度。

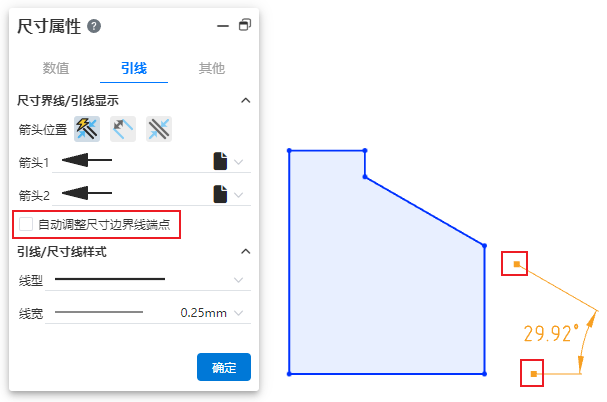

手动调整： 选择角度或长度尺寸，在尺寸属性对话框的引线Tab页中取消勾选“自动调整尺寸边界线端点”，尺寸边界线端点处显示方形控标，可手动拖拽控标调整边界线。再次勾选可恢复自动调整边界线。
