# BOM工具
装配体下显示【BOM工具】命令，点击【BOM工具】弹出对话框：

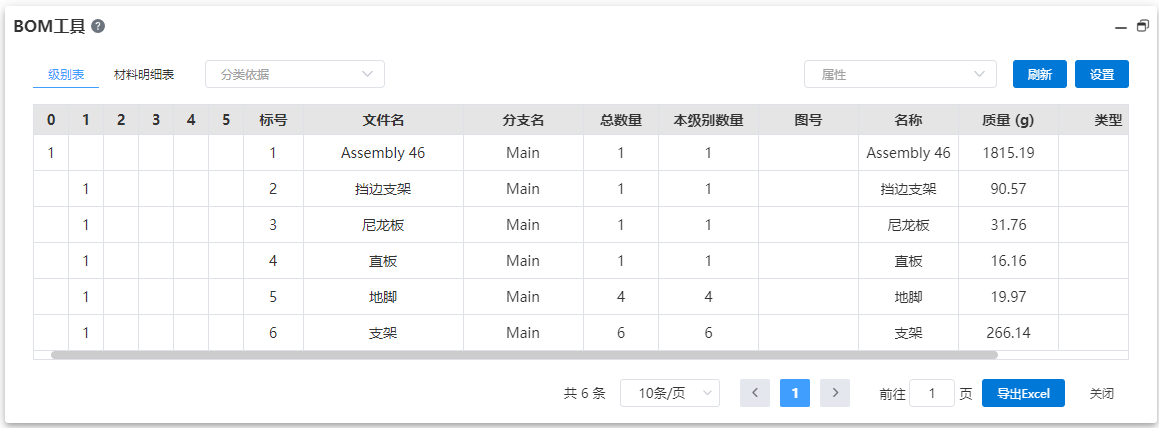

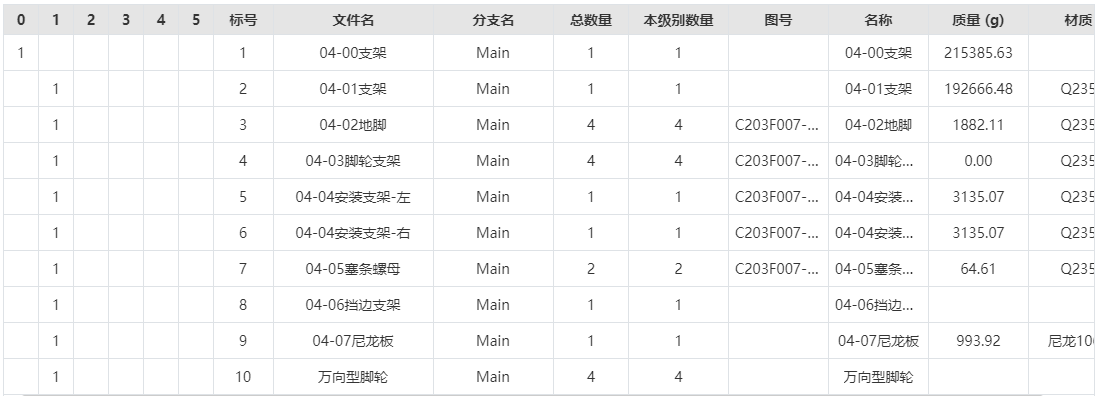

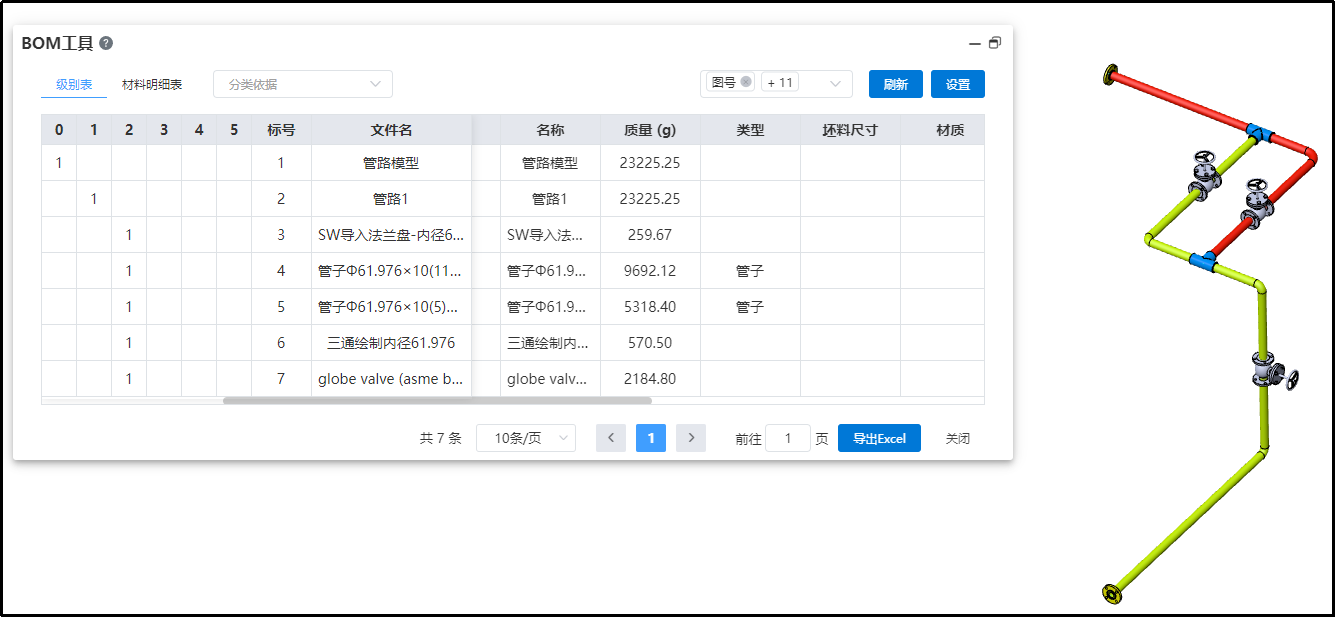

- 级别表：显示装配体中的所有部件的级别及属性。
- 前6列的数值代表该行零部件在该级别的数量（装配体层级超过6层时自动显示更多列）
- 当前装配为0级，一级装配/零件为1级，依此类推；各装配下的次级零部件显示在其父级部件下。
- 级别表默认显示当前装配体文档所选属性模板中的属性条目。
- 通过右上角的【属性】下拉列表显示当前装配体内所有零部件的属性条目，勾选的属性显示在当前表中。如：装配A的属性模板中有属性条目A1.A2，装配A属性条目有A1.A2.A3，其零部件B有属性条目A1.B1。那么表中默认显示的属性条目为A1.A2，通过属性下拉列表可选择A1.A2.A3.B1。
- 零部件没有某条属性条目，或其属性条目未设置属性值时显示为空
- 在设置中可筛选不显示空行、空列等。

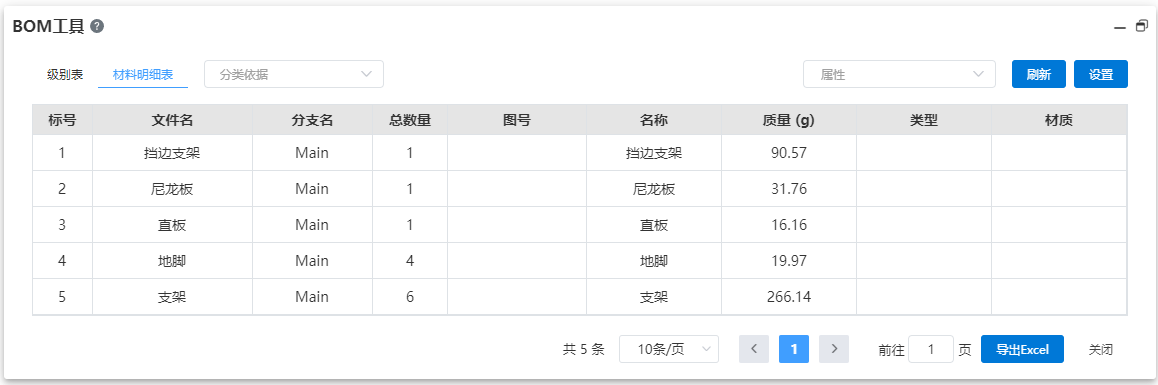

- 材料明细表：按照特征面板零部件顺序整合统计各零部件属性
- 材料明细表中不显示层级数量列
- 按照各零部件第一次出现在特征面板中的顺序排序，后面重复出现时，将数量统计到该部件对应行的数量中
- 属性条目显示同级别表
- 在设置中可设置材料明细表类型，以及不空列等。
- 材料明细表类型有：“仅限零件、仅限顶层、次级零件不标号、次级零件详细标号、次级零件简单标号”
- 不同类型材料明细表的标号与工程图序号功能对应
| 类型 | 说明 |
|---|---|
| 仅限零件 | 列出各级装配中的全部零件并依次标号1.2.3…，忽略装配 |
| 仅限顶层 | 列出全部1级零部件，零件或装配均按照1.2.3…标号 |
| 次级零件不标号 | 列出全部零部件，仅对1级零部件进行标号。 次级零部件不标号，但名称缩进：2级零部件缩进1格，3级零部件缩进2格。 以此类推。 |
| 次级零件详细标号 | 列出全部零部件，全部进行标号。 1级零部件标号为1.2.3… 2级零部件标号为1.1、1.2….（前面的1是上级装配标号） 3级零部件标号为1.1.1、1.1.2…（前面的1.1是上级装配标号）。 以此类推。 同时，次级零部件名称有与“次级零部件不标号”相同的缩进效果 |
| 次级零件简单标号 | 列出全部零部件，全部进行标号。 无论零部件级别如何，均按照该零部件在表中的顺序标号为1.2.3… 同时，次级零部件名称有与“次级零部件不标号”相同的缩进效果 |
- 分类功能：以当前表为基础，选择要分类依据（属性）和属性中要显示的类型，显示符合所选类型的行。
- 如分类依据选择材料，后面的下拉框中显示当前装配内的零部件所有材料，点击下拉框选择要显示的材料（多选），所选材料的行显示，其他行隐藏。
- 分类依据可选择“不分类”和“当前表内的属性名”
- 选择不分类时不显示后一个下拉框
- 选择一个属性后，后一个下拉框显示“全选”和“属性值”

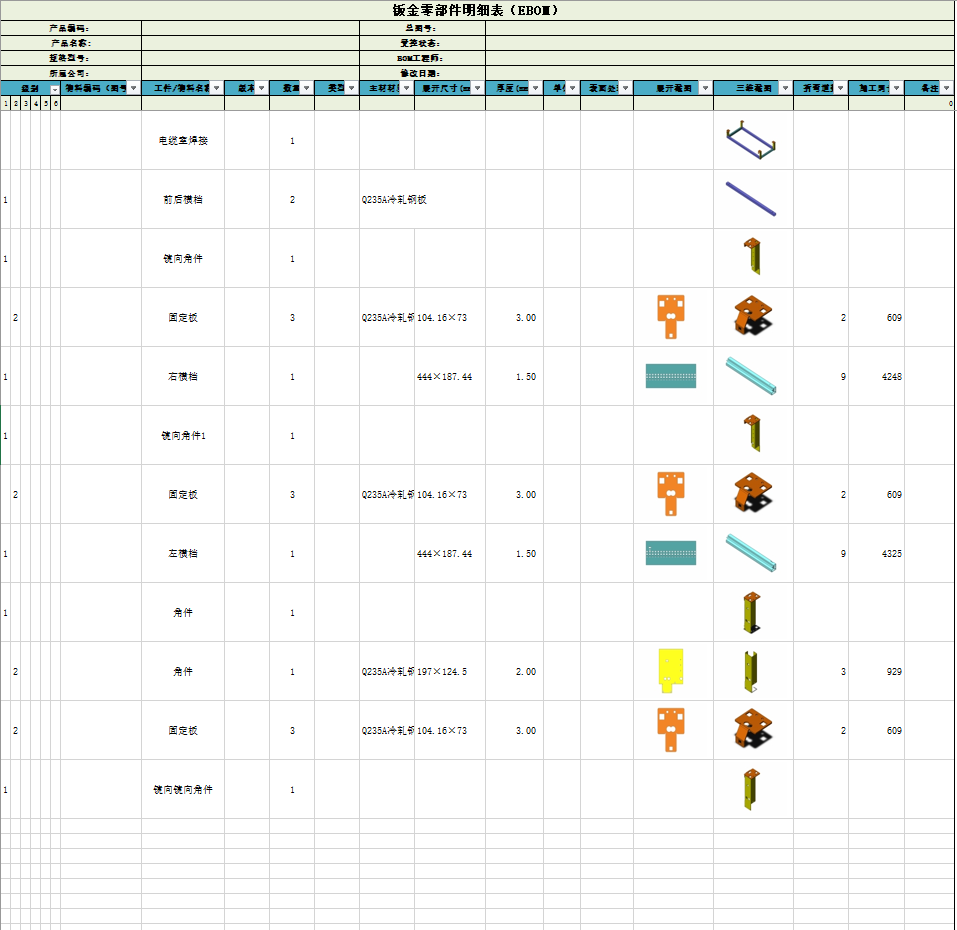

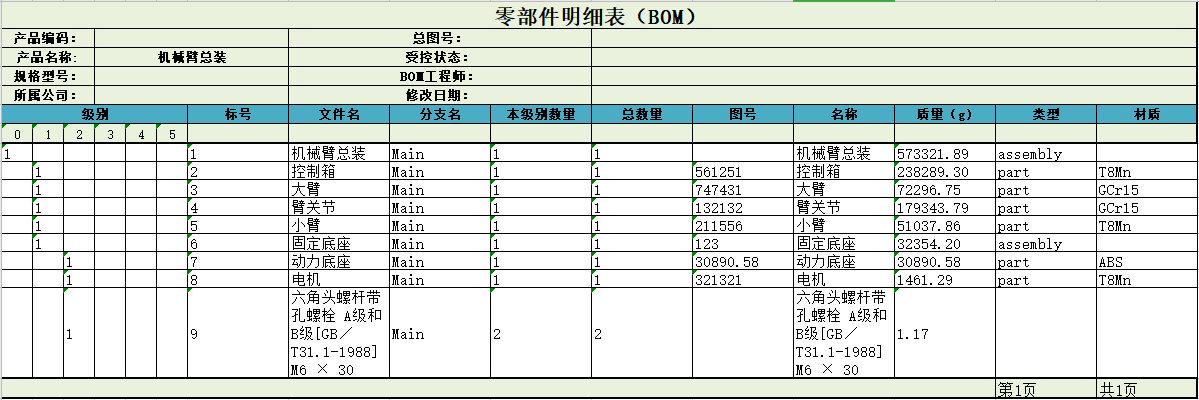

- 导出Excel，支持自定义模板。
- 点击导出Excel，弹出选择模板对话框，选择模板后点击确定，BOM表以所选模板样式导出（BOM表导出模板自定义见模板管理）。
注1：部分文档未设置所列出的属性时，对应属性处显示空白。
注2：材质显示文档材质；单件质量=零部件中各实体材质对应密度*各实体体积；总质量=单重*该零部件数量。
