自定义属性

---

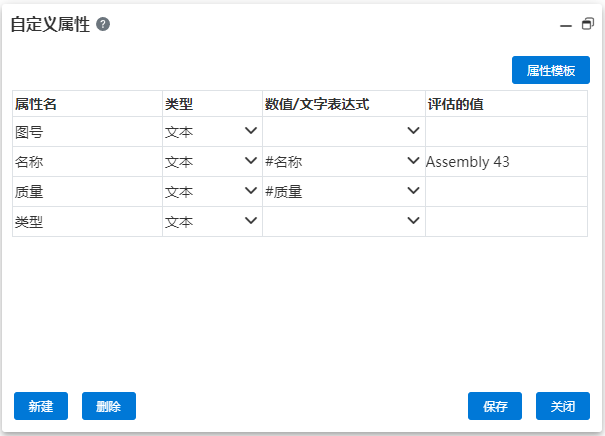

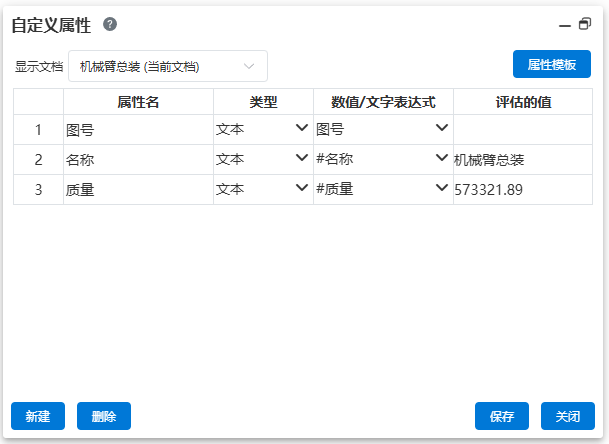

1. 直接点击BOM 工具栏-【自定义属性】（或右键点击特征面板中的的文档名称，点击【自定义属性】），出现属性框，默认通用属性内容为：图号、名称、材质（仅限于零部件，装配无此选项）、质量、坯料尺寸。

1）点击属性模板按钮可切换为其他文档属性模板。在下拉框中选择模板后点击确定替换。切换模板时，询问用户是否清空已有属性。

• 选择清空：删除现有属性条目和属性值，增加模板中的属性条目。
• 选择不清空：保留现有属性条目和属性值，添加模板中的属性条目。（不重复添加已有属性条目）

2）属性名、类型、参数值

• 属性名：该属性条目的属性名。
  • 单击选中该行属性，可进行删除操作
  • 双击进入修改属性名状态。
• 类型：此项为下拉框，可选“文本、数字、日期、是或否”
  • 文本：属性值可任意输入文本,或从下拉列表中选择。每个属性下拉列表内的属性由【属性清单】中的【可选属性值】控制
  • 数字：属性值只能输入数字
  • 日期：属性值只能输入xxxx.xx.xx类型，输入时提示格式
  • 是或否：属性值为下拉框，只能选择“是、否”。
  • 所有属性默认类型均为【文本】
• 属性值：输入或选择该属性对应的参数
  • 点击三角符号，可以展开下拉列表进行选择
  • 属性值的输入内容应符合所选类型的要求

3）新增：点击弹出新增属性对话框。

• 可选“创建自定义属性”或“从属性模板选取”，单选。
  • 选择“创建自定义属性”，输入属性名可创建属性。默认为文本类型。此处创建的属性条目不影响属性模板。
  • 选择“从属性模板选取”，在下拉框中选取当前文档属性模板中的属性，即可将所选属性添加至当前文档。下拉框只显示属性模板中有，但当前文档中没有的属性。

4）删除：选中任意属性后，该按钮可点击。点击弹出确认对话框，确认后删除所选属性。

5）坯料尺寸：点击该按钮，可以进入坯料计算命令。

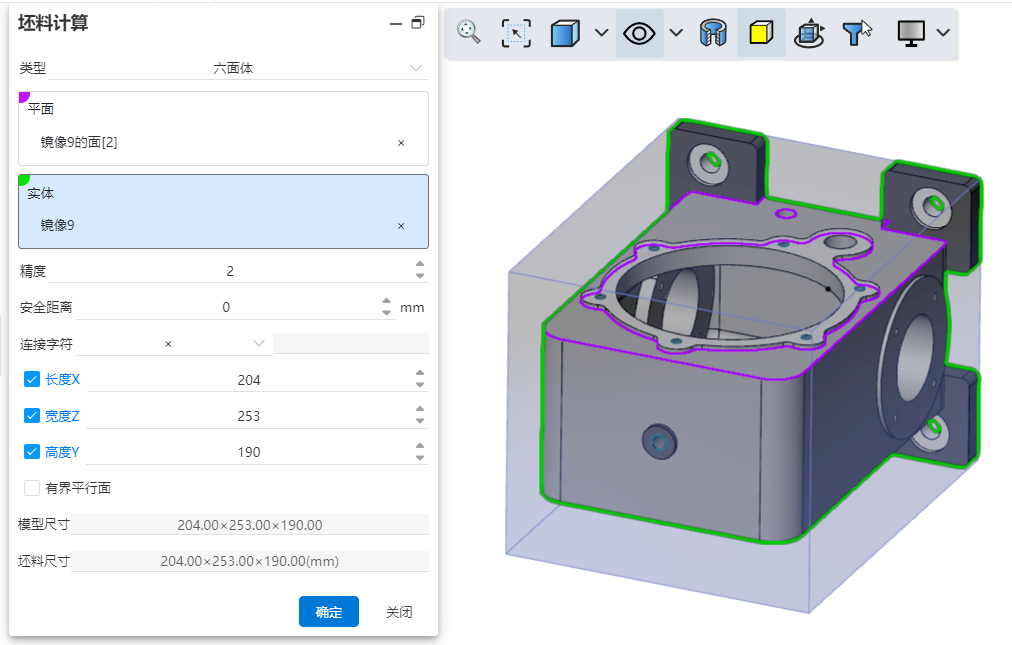

控件说明：

• 类型：控制坯料计算的类型，可选择六面体与圆柱体两种类型，不同类型不同的参数项不同。

• 平面：作为坯料创建的参考面，可选择实体平面、曲面平面与基准面。

• 精度：控制坯料尺寸显示精度，可手动输入数字、鼠标滚动调整、增减按键调整及函数表达式，支持变量参数。

• 安全距离：控制坯料外轮廓增加量，默认为零，可设置正值与负值。

• 连接字符：设置坯料尺寸之间连接符号，提供四种种型式，默认“×”，可下拉选择“*”“-”，也可直接输入连接字符，不限制内容。

• 长度/宽度/高度：默认根据安全距离进行自动计算坯料尺寸；支持手动输入数值，手动输入后设置安全距离，恢复自动计算数值。

• 有界平行面：控制是否创建坯料参考面的平行平面。勾选后，不可设置安全距离，同时长度/宽度/高度输入框置灰，无法手动输入数值。

• 模型尺寸：拾取平面和实体后，显示所选模型的尺寸参数。

• 坯料尺寸：显示设置参数后的坯料尺寸。

使用方法：

1） 点击BOM-自定义属性开启命令。

2） 在任意行中的数值/文字表达式下拉框中选择“坯料尺寸”，在评估的值中显示当前的坯料尺寸。

3） 点击“坯料尺寸”按钮开启坯料计算命令。

4） 选择坯料计算的类型。

5） 拾取坯料创建参考面及零件中的实体。

6） 设置坯料尺寸显示精度。

7） 设置坯料外轮廓增加量。

8） 设置坯料尺寸之间连接符号。

9） 手动设置或使用自动计算的长度/宽度/高度。

10） 设置是否有界平行面。

11） 点击确定完成坯料计算，新设置的坯料尺寸填充至评估的值中。

2. 通过右侧【属性面板】可以快速设置自定义属性

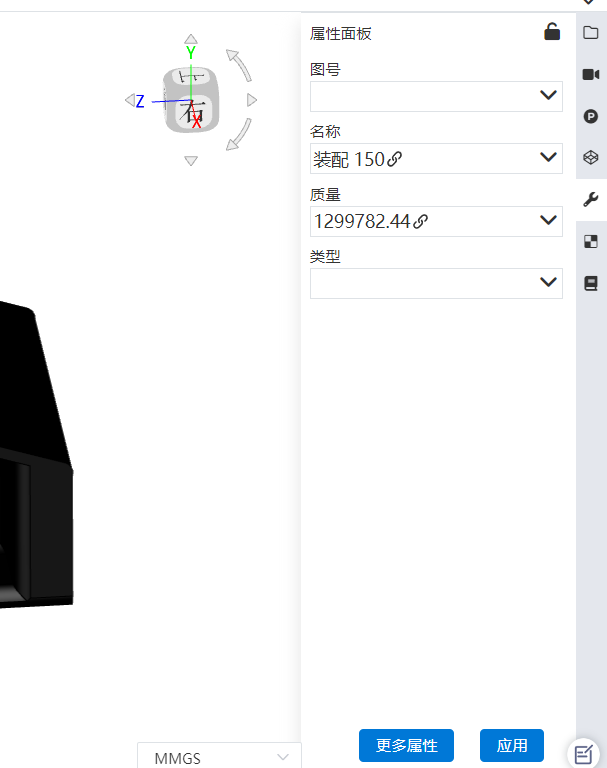

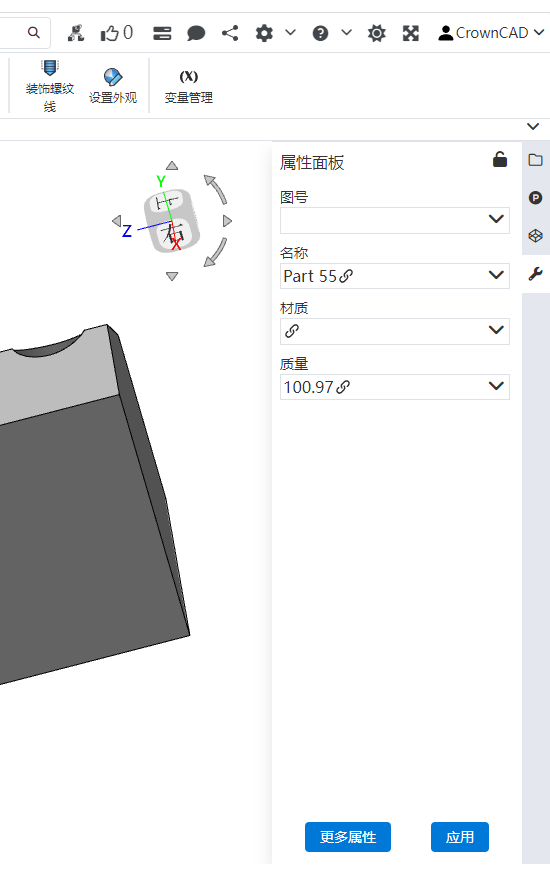

1）打开文档时，右侧可打开属性面板，如上图。

2）属性面板设置属性与通过文档属性命令设置属性效果相同。

• 面板中属性条目和各属性下拉菜单内容与文档属性命令一致。

3）点击更多属性，打开文档属性对话框。对话框打开时，不关闭自定义属性面板，面板中所有按钮和选项置灰，暂时无法修改。

4）关闭文档时，属性面板有设置未应用时提示是否应用

• 点击应用后，面板中设置生效并写入文档属性
• 未点击应用、关闭面板时，弹出提示“属性面板中存在未应用的设置，是否应用”。
  • 选择应用，则面板中设置生效并写入文档属性。
  • 选择放弃，则放弃面板中的设置。
