# 连接点

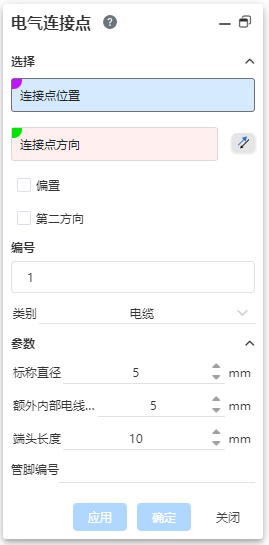

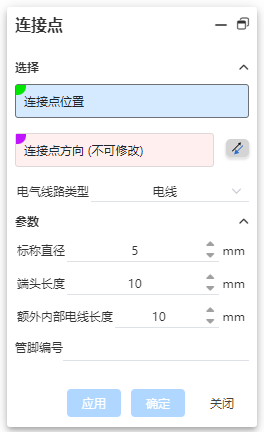

  1. 在普通的零件文档中，使用“步路（模块）-连接点”命令添加连接点特征，将此零件文档设置为电气零部件。

  1. 连接点位置： 选择草图点、边线/草图线端点、圆形边线、圆形平面作为连接点位置。单选

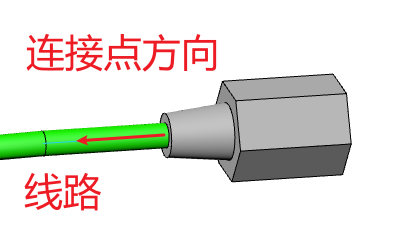

  2. 连接点方向： 控制连接点的方向，即连接到该点的线路向那边延伸。

  • 连接点位置选择圆形边线/圆形平面，边线/平面所在平面的法向为连接点方向，此时不需要手动指定方向。
  • 连接点位置选择其他点，需要手动拾取方向元素指定连接点方向。可拾取直线或两个点。

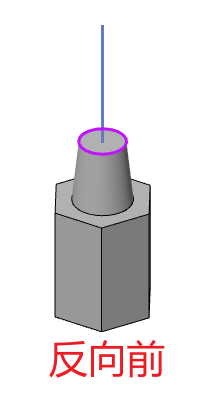

  • 单击反向按钮使连接点反向。

  1. 电气线路类型： 设置此连接点默认对应何种电气线路类型。

  2. 标称直径： 设置连接到此连接点的线路的直径。

  3. 端头长度： 指定在将接头或配件插入到线路中时，从接头或配件自动延伸的默认电缆端头长度。如果设置为 0，则软件使用 1.5 倍于路线直径的端头长度。

  1. 额外内部电线长度： 为脱皮、切线等操作预留的长度，该长度不会实际显示在模型中，但是在统计电线长度时应自动增加该长度。

  2. 管脚编号： 设置该连接点的管脚号。

  • 管脚号内容可以是阿拉伯数字、中英文字和字符。
  • 一个连接点可创建多个管脚号，用中文逗号“，”或英文逗号“,”均能分隔管脚号。
  • 同一零部件内的连接点名称、管脚号不能重复。
  • 相同位置已有连接点时，默认不生成并提示“此处已有连接点”，可手动勾选创建；反之默认生成，可手动取消勾选不创建。
  1. 右键连接点特征可以单独设置某个连接点的显隐状态。
