# 线缆库

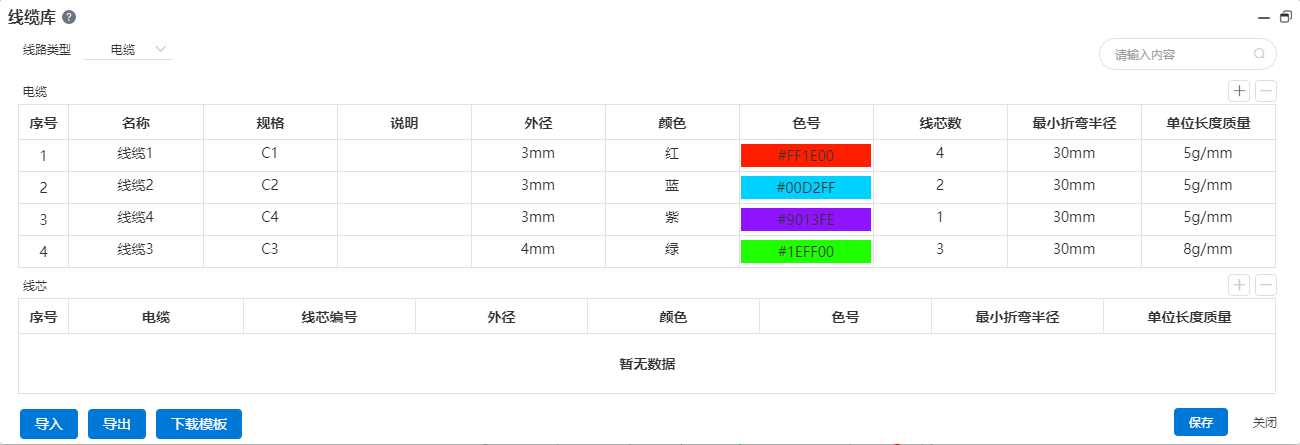

单击“线缆库”命令，弹出“线缆库”对话框，用于编辑和管理线缆。
线缆类型支持“电线、电缆”。
- 电线： 单根电线。
- 电缆： 一根电缆包含多条线芯，同一电缆的所有线芯的起止部件相同，可分别设置连接到部件的哪个管脚。管脚为非必设置项。
- 修改线缆库的线缆信息，不影响已生成的线路。
| 线缆控件说明 | |
|---|---|
| 名称 | 规则 |
| 线路类型 | 可选“电线、电缆（默认）” |
| 搜索线缆 | 输入文本搜索线缆信息中包含文本信息的线缆，应搜索名称、规格等全部信息。 |
| 线缆信息表格 |
用于显示和设置当前线缆库的具体线缆信息。 最后一行的名称保持可输入状态，输入即自动创建一行。新建行的参数与上一行参数保持一致。 右键任意一行可删除。 双击单元格修改内容。 对于电缆类型，在上方选择电缆，下方显示此电缆所含的电芯。可通过下方电芯表格增删行。 具体可修改内容详见线缆属性信息表。 |
| 新增 | 单击新增一行。默认复制最后一行的信息，名称自动加后缀且新增后处于编辑名称状态。 |
| 删除 | 至少选中一行时可用，单击删除所选行，删除前应弹出确认信息。 |
| 导入 | 单击弹出“导入”对话框，选择单个线缆库表格导入。 |
| 导出 | 单击弹出“导出”对话框，导出当前线缆库表格。 |
| 线缆属性信息表 | ||
|---|---|---|
| 属性 | 说明 | 适用线缆 |
| 名称 | 线缆的名称，禁止重复。 | 电线、电缆 |
| 线芯编号 | 用于在界线表中区分线芯，禁止重复 | 线芯 |
| 规格 | 线缆的规格（零件号），禁止重复。在接线表中，通过线缆规格控制调用哪个规格的线缆。 | 电线、电缆 |
| 说明 | 可选项，为线缆增加说明信息。 | 电线、电缆 |
| 外径 |
线缆的直径，即生成的线路实体的直径。 输入数值后显示单位下拉框。选择单位后，将输入的参数转换为mm单位对应的数值。 | 电线、电缆、线芯 |
| 颜色 | 线缆的颜色名称，可输入任意文本。 | 电线、电缆、线芯 |
| 色号 |
线路的颜色色号，单击后通过色卡拾取所需颜色。 该颜色影响线路实体的颜色。 此单元格的背景色显示为所选色号的颜色。 | 电线、电缆、线芯 |
| 线芯数 | 电缆的线芯数量，不能手动输入，与线芯增删保持同步 | 电缆 |
| 最小折弯半径 |
线路的最小折弯半径。 输入数值后显示单位下拉框。 选择单位后，将输入的参数转换为mm单位对应的数值。 | 电线、电缆、线芯 |
| 单位长度质量 |
线路单位长度的质量，用于计算线路重量。 输入数值后显示单位下拉框。 选择单位后，将输入的参数转换为g/mm单位对应的数值。 | 电线、电缆、线芯 |
