区域剖面线/填充

---

使用【区域剖面线/填充】自定义填充模型平面区域。

添加方式：

1） 单击【区域剖面线/填充】命令。

2） 在视口中选择要填充的模型面。

3） 在对话框中选择填充的图案。

4） 单击确定，完成填充。

修改方式：

1） 在视口中选择要修改的图案。

2） 在弹出的对话框中修改参数。

3） 单击确定，完成修改。

删除方式：

1） 在视口中选择要删除的图案。

2） 按Delete键，完成删除。

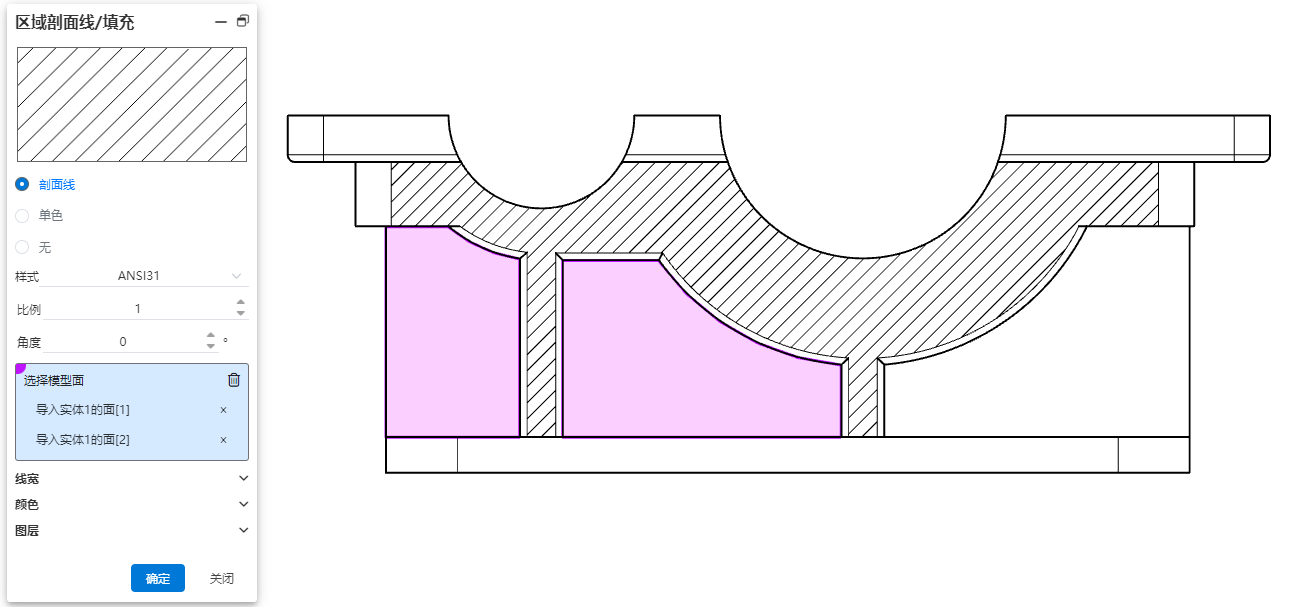

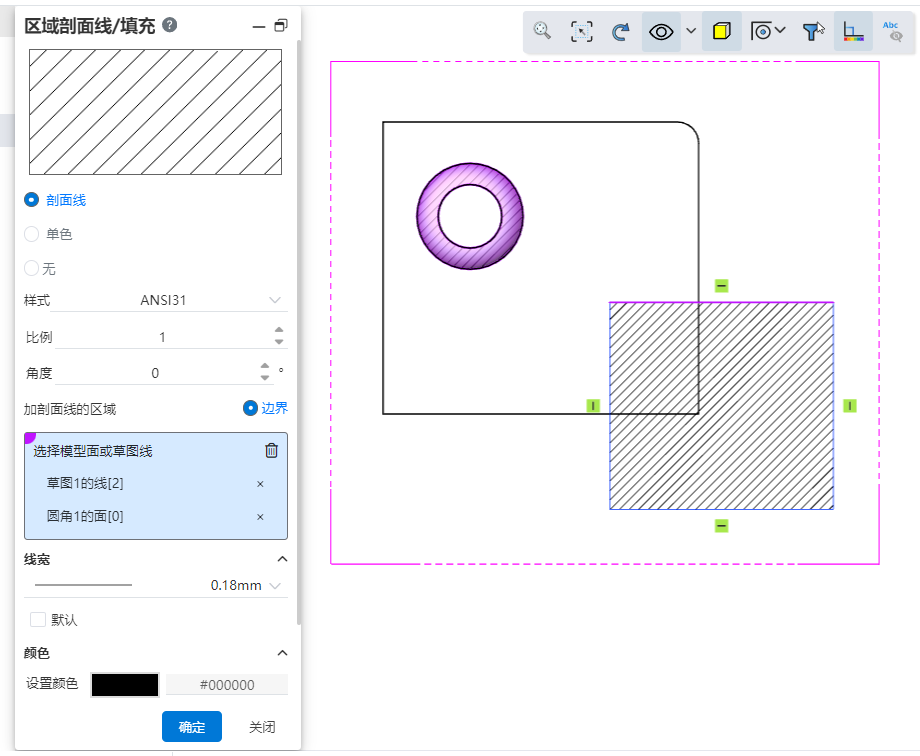

对话框控件说明：

• 剖面线、单色、无：选择填充图案的类型

• 样式、比例、角度：选择剖面线类型时，设置剖面线具体图案。

• 选择模型面：选择要填充的面。

• 线宽： 设置图案线宽，勾选默认则使用默认线宽。

• 颜色： 设置图案颜色，勾选默认则使用默认颜色。

• 图层： 设置剖面线所属图层。

注： 仅能填充在三维中为平面的面。
