# 剖视图自带剖面线
对于已经生成的剖视图，支持修改剖面线的样式
- 剖面线类型：可选剖面线、单色、无
| 选项 | 说明 | 图例 |
|---|---|---|
| 剖面线 | 可设置样式、比例和角度，图例随设置改变 |  |
| 单色 | 黑色完全填充区域 |  |
| 无 | 不显示剖面线 |  |
普通：可以正常替换的视图，只显示视图名称，没有图标。
不替换：视图内模型与所选目标模型相同。视图名称前显示红色X，此类视图不执行替换操作。

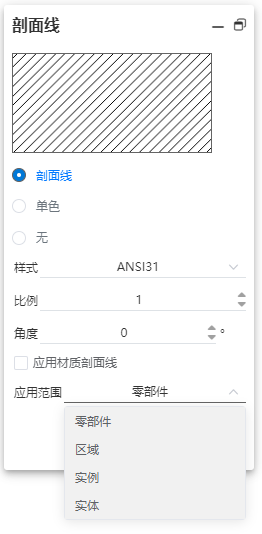

- 样式：选择预设的剖面线样式
- 比例：设置剖面线的缩放比例，影响剖面线的密度
- 角度：设置剖面线图样的旋转角度
- 应用材质剖面线：剖面线样式由实体材质控制，每种材质对应的剖面线样式可以在“材质库”中查看和修改。

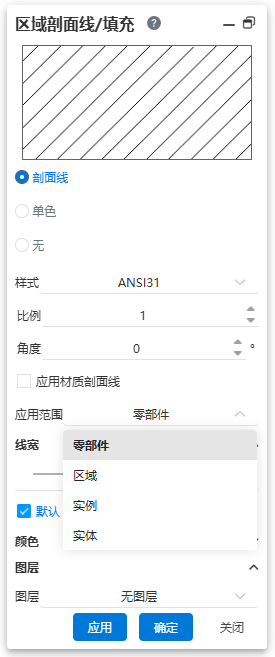

- 应用范围：选择本次修改的作用范围。
| 选项 | 说明 |
|---|---|
| 零部件 | 仅将区域剖面线或填充色应用到当前所选零部件。 |
| 区域 | 仅将区域剖面线或填充色应用到当前所选区域。 |
| 实例 | 将区域剖面线或填充色应用到当前激活的剖面视图中的所有实例。 |
| 实体 | 将区域剖面线或填充色应用到所选实体。 |
“普通”视图正常替换，方向和原视图一致
“不替换”视图不进行替换
被替换模型的视图的子视图模型随之变更。
模型替换后，删除原视图内的标注。

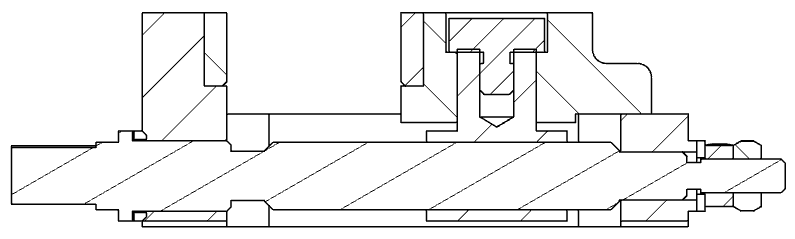

注：对于不同的实体、装配中两相邻的零件的剖面线，系统会自动采用不同的剖面线角度和密度进行区分。
当尺寸数值与剖面线重合时，剖面线将断开避让尺寸数值。
