焊件切割清单

---

用于生成焊件切割清单，并可对创建的切割清单进行自定义设置，支持增减列、修改列属性等操作。

创建焊件切割清单

生成步骤如下:

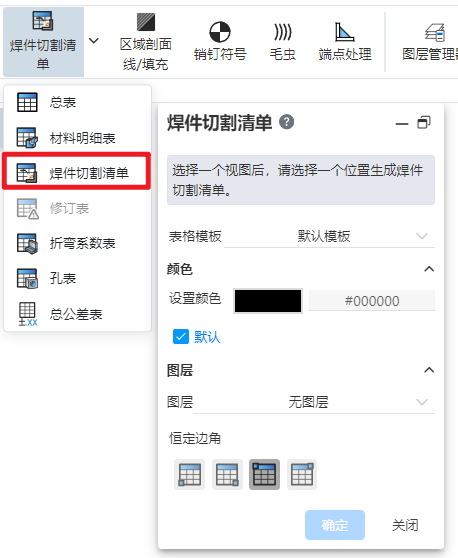

1. 点击材料明细表-焊件切割清单命令，弹出焊件切割清单对话框。

2. 在对话框中设置材料清单位置。

• 附加到定位点：勾选后可以选择将材料明细表的哪个点与定位点重合，定位点位于标题栏右上角。不勾选则可以任意移动表格位置；

3. 在视口中点击要生成焊接材料清单的视图，视口中出现焊接材料清单预览。

• 如果勾选了附加到定位点，则焊接材料清单出现在定位点处，单击图纸空白处或点击确定按钮可生成材料明细表;
• 如果未勾选附加到定位点，焊接材料清单随鼠标移动，移动至要放置焊接材料清单的位置单击左键即可生成焊接材料清单;

编辑焊件切割清单

增减列

添加列时，可选择在所选列左侧或右侧添加列；删除列时，支持多选删除；

1.鼠标指向切割清单
2.右键切割清单上出现的代表列的“ABC…”，单击列号，选择整列；

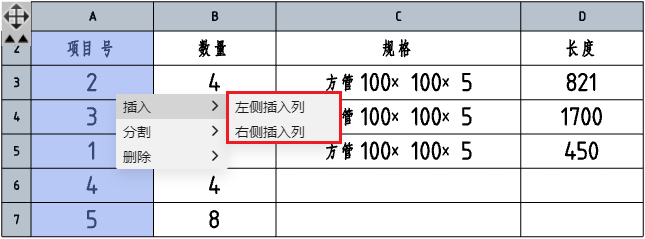

3.在选择的列上右键，插入选项中可选择在左侧或右侧插入列；

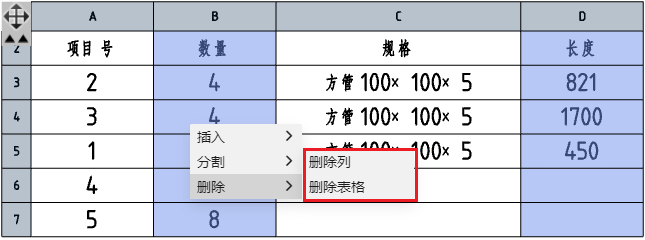

4.按ctrl键，点击列号可同时选择多列进行删除；

修改列属性

支持修改列的属性(属性即该列显示的内容)。
1.鼠标指向切割清单；

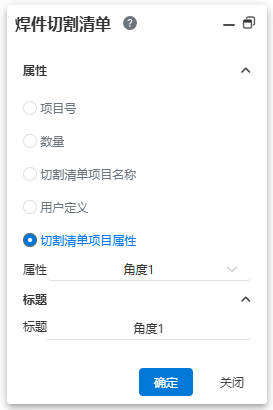

2.左键双击切割清单上出现的代表列的“ABC…”，弹出“表格”对话框：

3.在对话框中修改要显示的属性、标题等;

• 支持的列属性：
  • 项目号：切割清单项目的序号，与零件序号对应
  • 数量：相同切割清单项目（实体）的数量
  • 切割清单项目名称：切割清单项目的名称，如“方管14x14x1”
  • 用户定义：由用户自定义输入内容
  • 切割清单项目属性：从列表中选择焊件切割清单属性，包括“角度1、角度2、长度、材质、数量…”。
  • 对于角撑板等普通实体，支持读取其属性。

4.其余表格操作方式同材料明细表。
