材料明细表

用于生成材料明细表。

---

创建材料明细表

生成步骤如下：

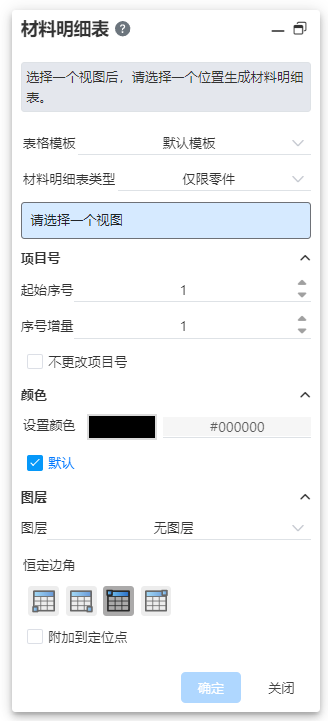

1. 点击材料明细表命令，弹出材料明细表对话框。

2. 在对话框中设置材料明细表类型和位置

• 材料明细表类型：用于选择材料明细表中显示的零部件范围

• 附加到定位点：勾选后可以选择将材料明细表的哪个点与定位点重合，定位点位于标题栏右上角。不勾选则可以任意移动表格位置

3. 在视口中点击要生成材料明细表的视图，视口中出现材料明细表预览。

• 如果勾选了附加到定位点，则材料明细表出现在定位点处，单击图纸空白处或点击确定按钮可生成材料明细表

• 如果未勾选附加到定位点，材料明细表随鼠标移动，移动至要放置材料明细表的位置单击左键即可生成材料明细表。

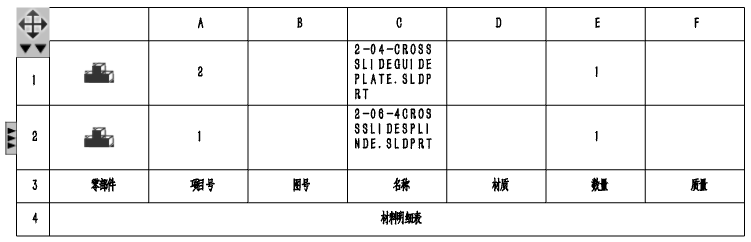

4. 鼠标指向已经生成的材料明细表，表格周围出现控制按钮和行列号

• 按住左上角拖动材料明细表位置

• 单击可隐藏/显示表头

• 点击可隐藏/显示“零部件”一列。

• 鼠标指向“零部件”一列中的图片，显示零部件缩略图

注意

生成时附加到定位点的材料明细表无法移动位置

编辑表格形式

支持对材料明细表进行分割、合并单元格、增删列等操作。

分割表格

可将表格横向或纵向分割成多个部分。

• 所需分割位置单元格上右键，在弹出的菜单中选择“分割”选项，可设置表格按照当前行或列进行横向或纵向分割：

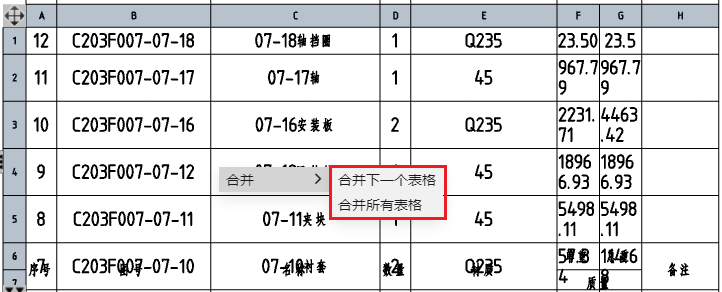

• 分割的表格任意单元格上右键，在弹出的菜单中“合并”选项中可选择合并所有表格，可将已分割的表格重新合并为一个整体；



合并单元格

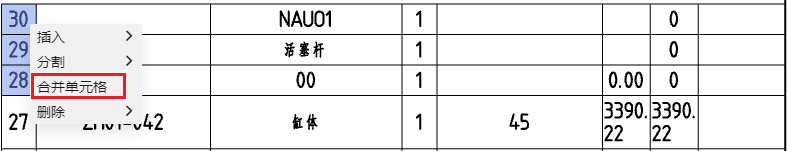

• 合并单元格：在表格中选择多个单元格可以进行合并。



  • 在表格中按住左键拖拽，或按住Shift单击两个不同单元格，可以选择一个区域的单元格，这些单元格可以合并。
  • 通过按住Ctrl零散的多选单元格不可合并。
  • 所选单元格中含有已经合并的单元格时不能合并。

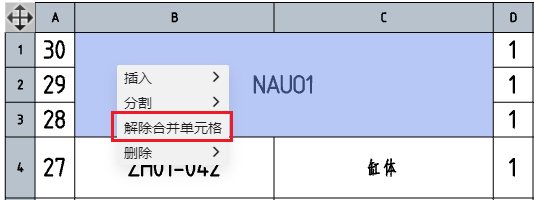

• 解除合并单元格：已经合并的单元格可以解除合并单元格，内容处理规则：



  • 设合并单元格时，A单元格的内容被填充到合并后的单元格中。
  • 则解除合并单元格时，将合并后单元格中的内容填充到A单元格中，其他单元格恢复合并前的内容。

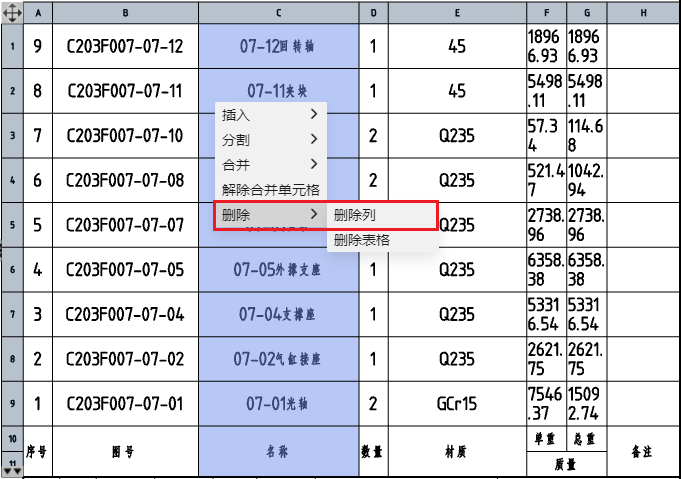

  • 删除列：单击列号，选中整列后，右键菜单“删除”中出现“删除列”选项：



编辑表格内容

支持修改表格内容，关联内容可选保持或断开关联。

• 支持修改表格内容，关联内容可选保持或断开关联
  • 双击单元格可修改单元格内容

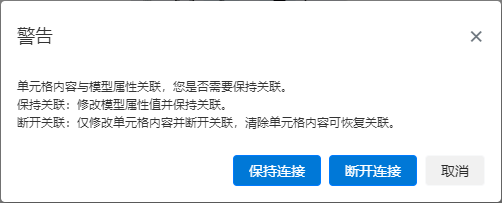

  • 若单元格内容与模型属性关联，则修改前弹出对话框询问是否保持关联



    • 保持关联：同步修改模型属性，保持关联。若单元格内容对应的属性值无法修改（如数量），则此项不可选。
    • 断开关联：仅修改单元格内容，与模型属性断开关联。清除单元格，可以恢复关联。
    • 取消：不进行编辑；
    • 当单元格内容与关联值不同时，右键可单击“恢复默认值”，恢复成默认关联状态并显示属性值。
• 删除单元格内容有两种方式，结果不同。
  • 单击单元格，delete删除内容，单元格内容为空，断开关联。

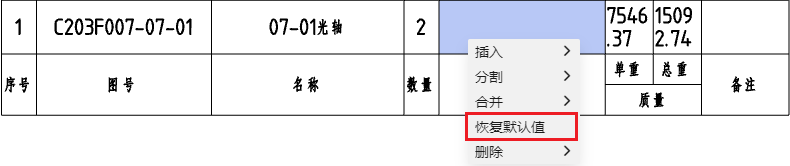

  • 选择单元格，在右键菜单中选择“恢复默认值”，可恢复关联，单元格内容为原关联属性值。

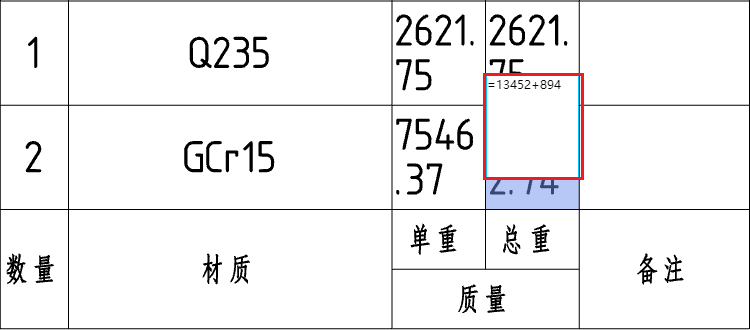

• 材料明细表等表格单元格支持输入方程式。
  • 输入“=x+x”以及其他支持的公式，单击回车或点击空白处结束输入，将公式结果插入到单元格中



  • 可计算结果的公式要求：
    • 公式以等号开头。
    • 公式中只支持运算符和数字。
    • 若无法得到计算结果（如输入=1/0或公式中含有字母等无法运算的文本），则保留输入的公式。
    • 再编辑单元格时，内容显示“=x+x”等公式而不是结果，可以进行修改。

切换列属性

双击列号，可弹出“表格”属性框，可将当前列的属性值进行切换：

• 支持的列属性：
  • 自定义属性：从自定义属性模板中选择属性，如图号等。
    • 选择重量时显示“单件、总计”两个子选项，默认选择单件。
  • 项目号：与零件序号功能对应的项目号。
  • 零件号：零部件名称，即文档的名称。
  • 标准件属性：标准件的规格，可选“零件名称、规格、标注”
• 表头的标题默认与所选属性名一致，支持在表格中双击单元格进行修改。

修改零部件顺序

1. 拖拽修改顺序： 通过上下拖拽表格左侧代表行的标号，可以改变零部件在材料明细表中的顺序。

   • 不支持多选行后同时拖拽。
   • 对于“缩进”类型的表格，仅能在同级零部件中拖拽改变顺序，不能改变零部件所属层级。拖拽父级零部件时，子级零部件随之改变顺序。

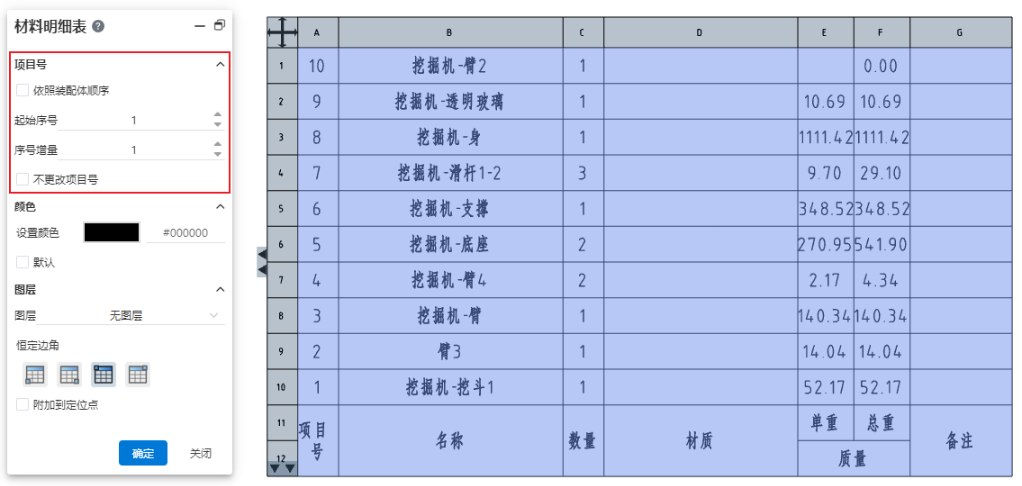

2. 通过对话框选项修改顺序：

   • 依照装配体顺序： 勾选此项，不允许拖拽修改顺序；并且使材料明细表的顶级零部件按照其在装配体中的顺序重新排序，不改变子装配体中零部件的顺序。
   • 依照子装配体顺序： 仅当勾选“按装配体排序”时此项可用。勾选此项，使材料明细表子装配体中零部件的顺序按其在装配体中的顺序重新排序。

3. 相关功能：

   • 起始于、增量： 可设置零部件的起始编号和增量。仅能输入正整数。
   • 不更改项目号： 勾选此项，通过拖拽或对话框选项导致零部件在材料明细表中重新排序时，仅更改顺序不影响序号。
