总表

---

在工程图中生成不同类型的表格，根据模型属性自动填充相关数据。

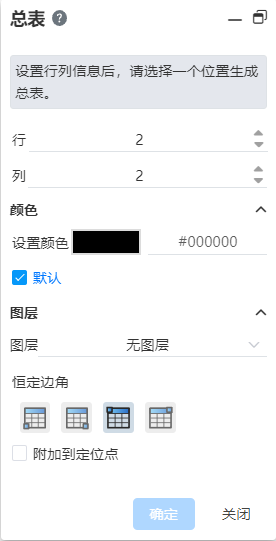

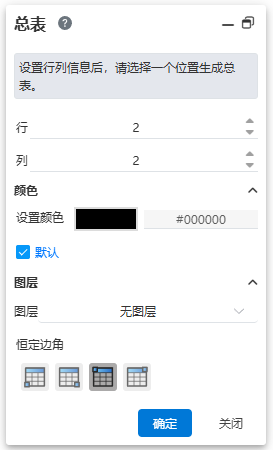

点击总表命令，弹出对话框：

1. 修改待插入表格行数和列数；鼠标移动至视口单击，显示表格预览。表格左下角与鼠标重合，移动到所需位置单击生成表格。

2. 可点开调色板选择颜色，默认为黑色。

3. 附加到定位点：在视口中指定表格放置点，并指定此定位点与表格重合位置（左上角、左下角、右上角、右下角）。



4. 将鼠标移动至表格，出现代表列/行的AB/12序号。

5. 双击单元格编辑其中文字。

6. 在单个单元格上右键菜单-拆分单元格，多选右键菜单-合并单元格。

7. 可以分别设置内外边线线框的线型和线宽。

8. 显示表头：点击此处图标，可显示总表或其他名称。
