倒角尺寸

---

新增倒角标注尺寸功能，支持标注倒角并且可选倒角样式。

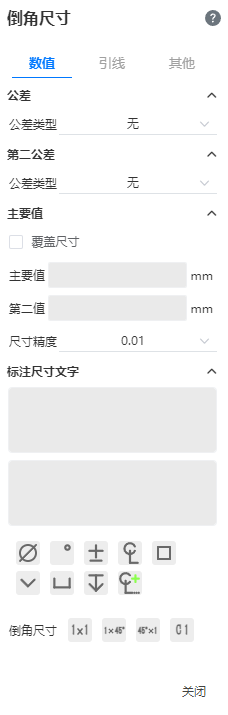

1. 点击智能尺寸下拉菜单中的“倒角尺寸”命令,弹出对话框：



2. 启动倒角尺寸命令后，依次拾取倒角斜边和参考边，移动鼠标出现倒角标注预览；



• 斜边和参考边的要求：
  • 选择边线的顺序与标注结果有关，第一条为斜边，第二条为参考边
  • 支持视图的模型线或草图的边线
  • 必须为直线
  • 两条边必须相连
  • 两条边必须是同一实体/曲面的边线，或属于同一草图

3. 选择倒角尺寸显示样式：

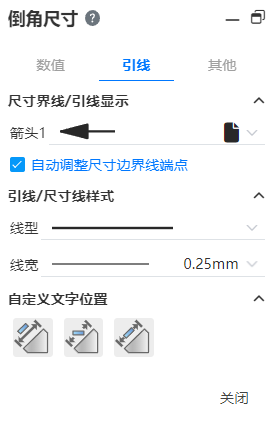

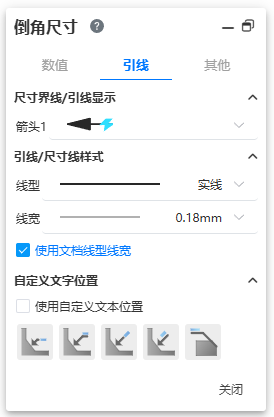

4. 切换至“引线”标签，选择倒角尺寸界限、引线尺寸线显示样式及自定义文字位置：

5. 单击关闭按钮或按Esc键完成倒角尺寸的标注。
