尺寸链

---

  支持创建尺寸链标注。

创建步骤：

1）单击智能尺寸下拉菜单中的【尺寸链】命令。

2）单击左键选择点或直线作为尺寸链0尺寸的标注元素。

3）移动鼠标后再次单击左键，放置0尺寸。

4）选择其他要标注的元素，生成尺寸链标注。

5）单击“关闭”按钮，结束标注。

注：只能标注同方向的元素，不能标注角度。

添加尺寸：右键已经创建完成的尺寸链，选择“添加到尺寸链”，即可选择其他元素添加到尺寸链中。

删除尺寸：选择尺寸链的尺寸，通过delete键或右键菜单删除。选择非0尺寸仅删除所选尺寸，选择0尺寸删除整个尺寸链。

转折线：当两个标注元素之间距离较近时，系统自动转折尺寸边界线。右键尺寸链可以手动开启/关闭转折线，开启转折线的尺寸可以沿尺寸线方向移动调整。

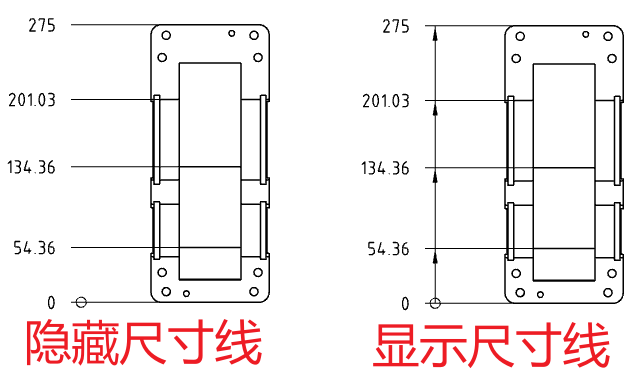

隐藏尺寸线：通过尺寸链对话框或右键菜单可以控制是否显示尺寸链中的尺寸线，以创建符合绘图标准要求的尺寸链。

解除对齐关系：尺寸链的尺寸线默认相互对齐，右键尺寸选择“解除对齐关系”，使所选尺寸可以独立拖拽而不保持对齐关系。
