# 修订表和修订符号
支持在工程图中生成修订表和与之关联的修订符号。

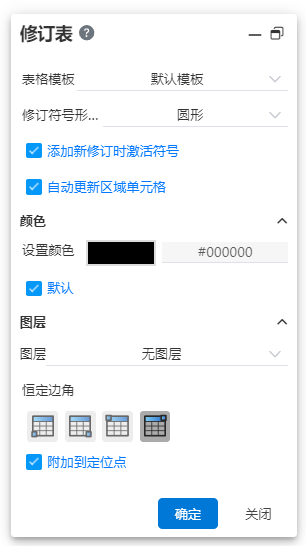

点击工具栏中
，打开修订表命令对话框，其命令界面如下图所示：
# 参数描述
修订符号形状：设置修订表对应修订符号的默认形状，默认是圆。
添加新修订时激活符号：
- 勾选（默认）：通过视口中修订表左下角的“新增修订”按钮新增一行后，自动启动修订符号命令；
- 不勾选：通过视口中修订表左下角的“新增修订”按钮新增一行后，不自动启动修订符号命令。
- 自动更新区域单元格：

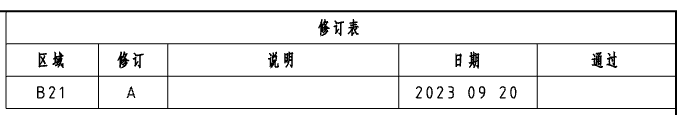

- 勾选（默认）：当在工程图中增删移动修订符号时，修订表区域单元格的内容自动更新；
- 不勾选：区域单元格的内容保持不变，直到用户勾选此选项。
附加到定位点：勾选（默认）：将表格右上角附加到图框右上角的修订表定位点。
表格与定位点重合的点：
- 创建修订表时不显示此按钮；
- 控制在增删行列时，表格中保持不动的点；
- 默认选择第四个；

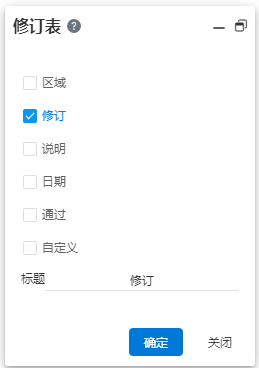

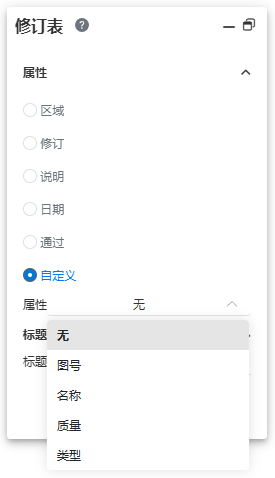

- 选择修订表一列单元格时显示：
- 区域、修订…：显示所选列当前的内容类型，可单击修改成其他类型；

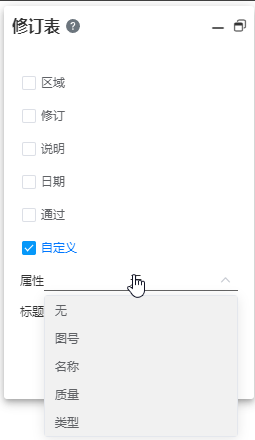

- 属性：此项仅选择“自定义”时出现，在下拉菜单中选择工程图中支持读取的自定义属性，将属性自动填充到表格中。
- 标题：设置此列表头的标题名。

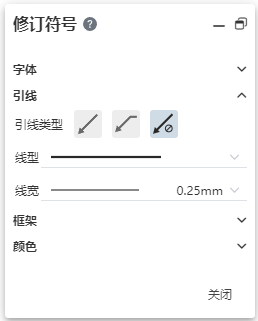

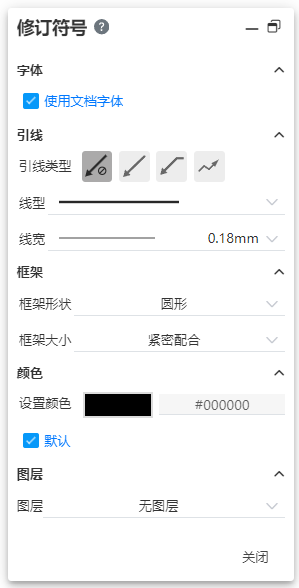

- 修订符号功能界面：
- 字体：设置修订符号字体、大小；
- 引线：设置修订符号引线样式，默认无引线；
- 框架：选择修订符号的样式，支持圆形、矩形、旗形等样式；
- 颜色：设置修订符号颜色。
注：
① 每个工程图图纸中最多插入一个修订表；
② 必须插入修订表，并至少创建一行，才能使用修订符号命令。否则修订符号命令为灰色不可使用状态。
# 创建流程
- 启动“修订表”命令
单击表格下拉菜单的“修订表”命令，弹出“修订表”对话框。
- 插入“修订表”
- 在“修订表”对话框中设置修订表参数；

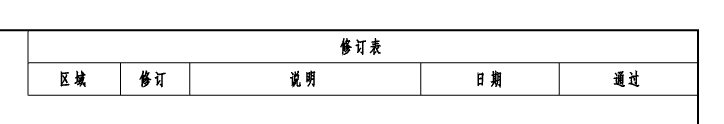

- 单击确定按钮，在图框右上角插入修订表。

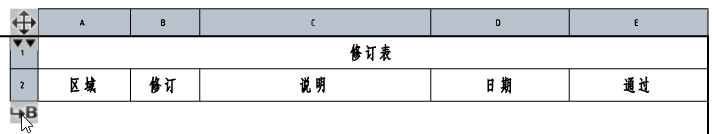

- 创建版本：
- 鼠标指向视图中的修订表;
- 单击“创建版本”按钮，表格新增一行，并自动启动“修订符号”按钮。
- 设置“修订符号”参数
在“修订符号”对话框中调整修订符号样式、字体等。

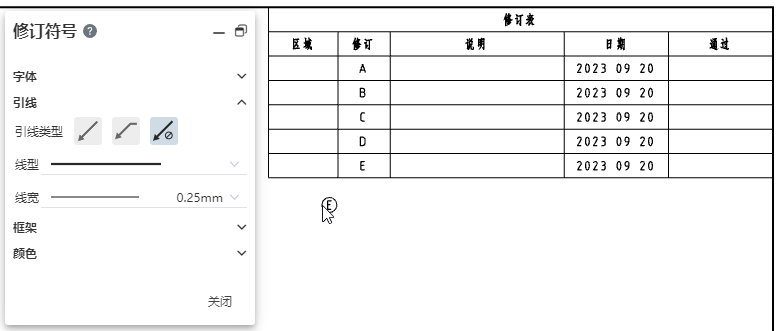

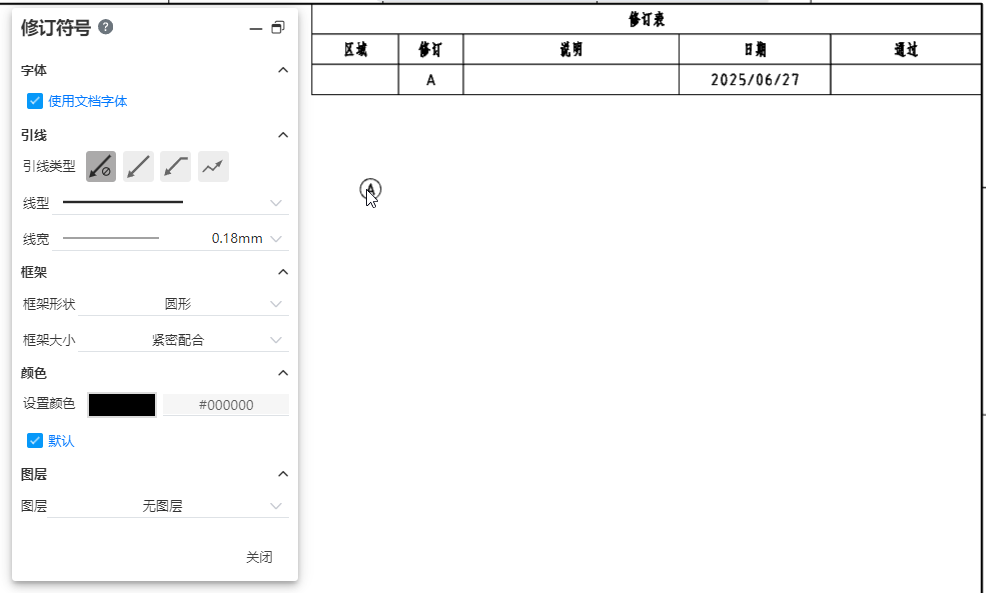

- 插入“修订符号”
- 在视口中移动鼠标到要插入“修订符号”的位置
- 单击鼠标左键，生成修订符号。
- 重复插入“修订符号”
重复步骤5~6，可生成多个修订符号。
- 结束
单击关闭按钮或按Esc退出命令。
