# 断开的剖视图

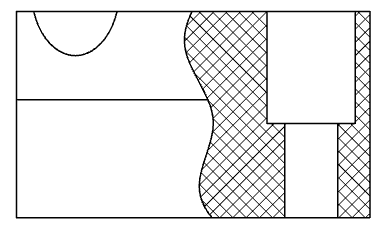

支持在现有视图上添加断开的剖视图特征，剖开显示视图中的部分区域。

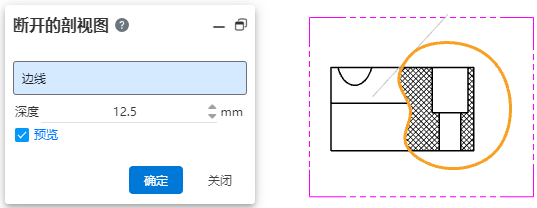

点击工具栏中，打开断开的剖视图命令对话框，其命令界面如下图所示：

# 参数描述

边线：将所选边线所在的平面的深度作为剖切深度。

拾取当前视图中的一条模型边线，要求边线位于与当前视图投影平面平行的平面上。

深度：定义剖切深度。

当拾取边线时，此项显示所选边线对应深度，不可修改。
未拾取边线时，可手动输入数值设定深度。

预览：控制是否显示剖切预览、位置及方向。

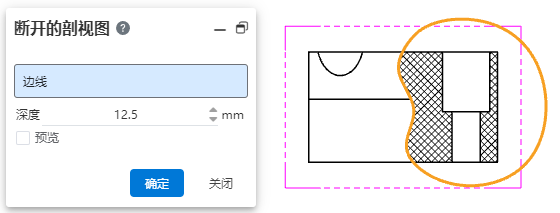

不勾选：不显示剖切预览以及剖切位置和方向；
勾选此项，显示剖切预览，并且在相关视图上显示剖切位置和方向。

注：

① 同一个视图可添加多个“断开的剖视图”特征，且可以叠加；

② 深度从当前范围内未剖切状态模型包围盒最顶端开始计算；

③ 剖切区域要求是单个闭环区域；

④ 剖切区域草图应该是属于视图的；

⑤ 支持的视图：模型视图、投影视图、剖视图、辅助视图；

⑥ 不支持的视图：局部视图、断裂视图；

⑦ 断开的剖视图中显示的元素支持正常标注尺寸、注释、零件序号等。不可以标注断开的边界；

⑧ 由于模型变换、视图视角调整等再编辑操作，导致断开的剖视图无法正确生成时，视口中的剖切效果消失，且断开的剖视图特征变成红色以提示用户存在问题。

# 创建断开的剖视图

绘制剖切区域轮廓

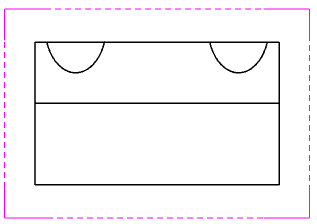

双击待创建断开的剖视图的视图，进入锁焦状态（视图边框显示为粉色）。

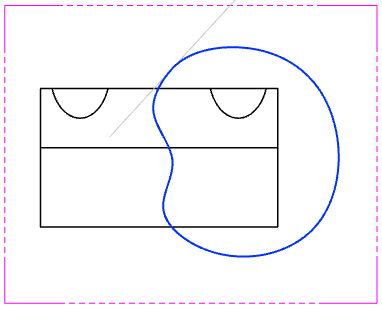

工具栏切换至【草图】，通过绘制命令绘制闭合的轮廓。绘制的轮廓为待剖切的区域。

执行命令

选择上一步绘制的闭合轮廓，然后点击【断开的剖视图】命令，弹出命令对话框。

设置剖面范围

与创建剖视图一样，您可以选择哪些零部件不需要进行剖切。单击确定即可进入下一步。该步骤仅针对装配模型。

设置剖切深度

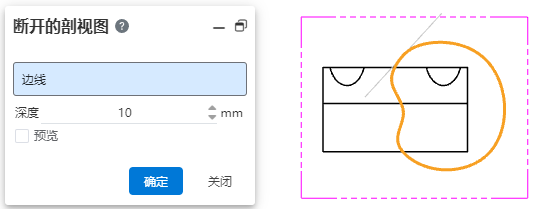

通过选择边线或直接输入深度值，确认剖切深度。

完成创建

点击预览，查看剖切位置、剖切方向；点击【确定】完成创建；在图纸空白处双击左键，退出锁焦状态。

注：执行【断开的剖视图】命令前，请锁焦视图，并选中剖切轮廓草图。

# 编辑断开的剖视图

# 编辑剖切深度

开始编辑

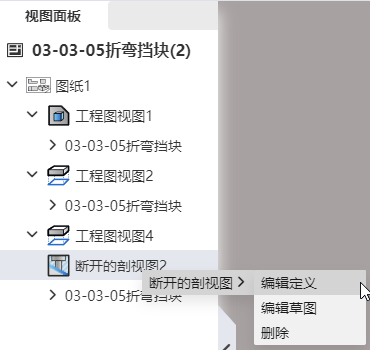

右键特征面板中的“断开的剖视图”特征，选择“编辑定义”。

修改深度

在对话框中重新选择边线或直接设置深度。

单击确定，完成编辑。

# 编辑剖切区域

开始编辑

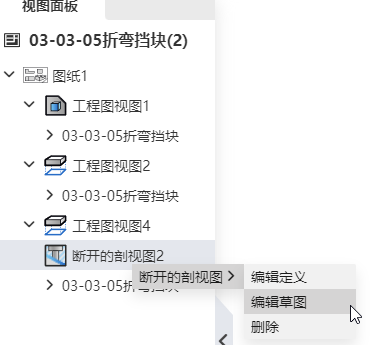

右键特征面板中的“断开的剖视图”特征，选择“编辑草图”，进入草图编辑状态。

调整区域区域

修改区域：

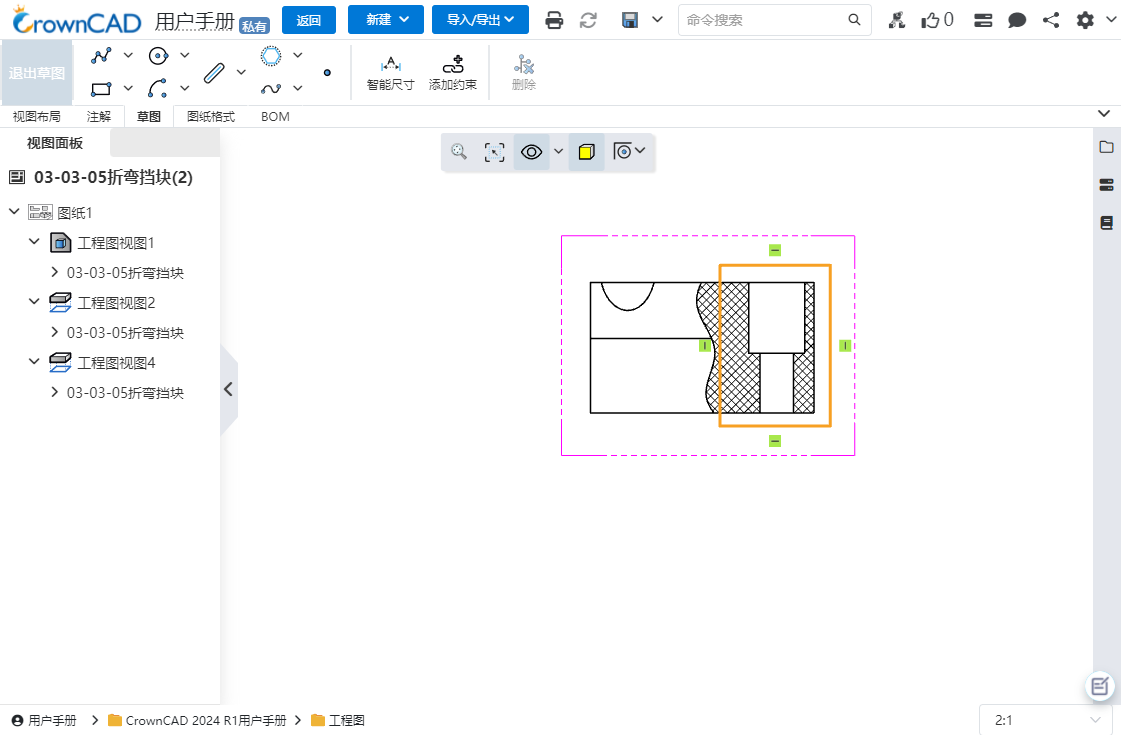

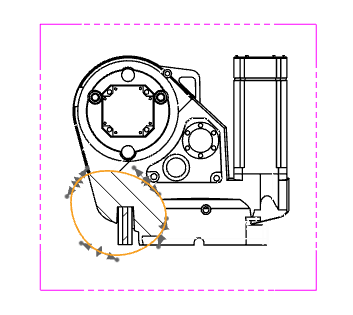

选择当前区域草图，拖拽控制点或边线改变区域，修改完成后选择草图线，确保组成区域的草图线被选中且高亮。

绘制新区域：

启动所需的草图绘制命令，在视口中绘制单个封闭区域，完成后选择草图线，确保组成区域的草图线被选中且高亮。

注：

① 退出草图前，务必选中要作为区域的草图线。

退出草图

单击退出草图，自动判断所选轮廓草图是否符合要求。

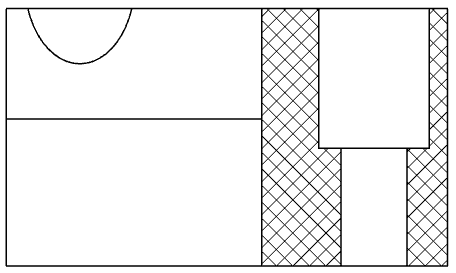

结束编辑

# 使用技巧

对于简单草图，您可以只拾取轮廓中的一条草图线，系统将自动拾取与该草图线相连的其他草图线组成封闭轮廓。
对于复杂草图（如包含多个重合轮廓），则系统可能无法拾取您所需的轮廓，此时建议您拾取整个轮廓中的全部草图线，以确保断开的剖视图轮廓正确。
