剪裁视图

---

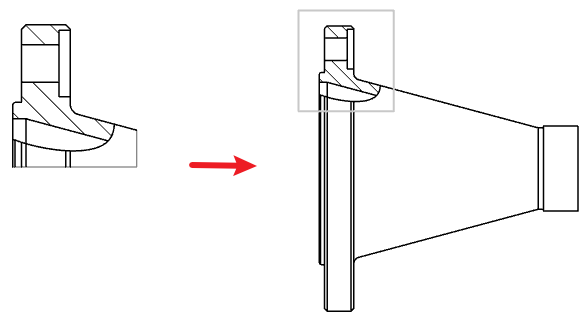

裁剪现有视图，只显示一部分视图。

选择视图中闭合轮廓后，点击工具栏中，快速创建剪裁视图。

创建剪裁视图

1. 绘制剖切区域轮廓

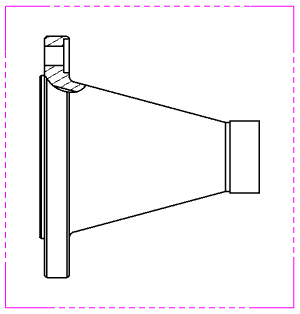

双击待创建断开的剖视图的视图，进入锁焦状态（视图边框显示为粉色）。

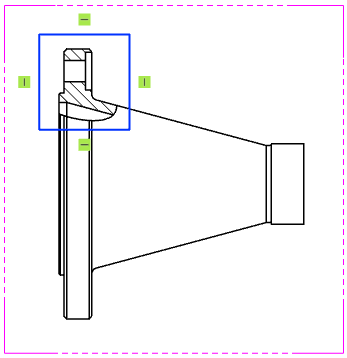

工具栏切换至【草图】，通过绘制命令绘制闭合的轮廓。绘制的轮廓为待剖切的区域。

2. 执行命令：

框选上一步绘制的闭合轮廓，然后点击【剪裁视图】命令，完成创建。

编辑剪裁视图

移除剪裁视图

将该视图恢复剪裁前样式。

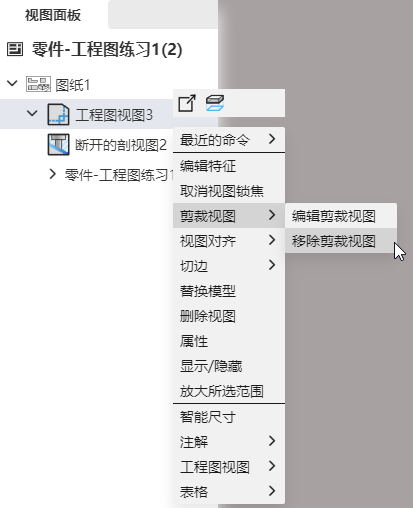

• 右键视图面板中的“剪裁视图”；
• 在右键菜单“剪裁视图”选项的二级菜单中，单击“移除剪裁视图”选项。

编辑剪裁区域

1. 开始编辑

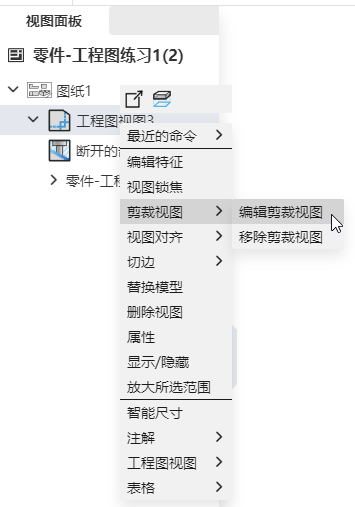

   1）右键视图面板中的“剪裁视图”；

   2）在右键菜单“剪裁视图”选项的二级菜单中，单击“编辑剪裁视图”选项。

2. 调整区域区域

• 修改区域：

选择当前区域草图，拖拽控制点或边线改变区域，修改完成后选择草图线，确保组成区域的草图线被选中且高亮。

• 绘制新区域：

启动所需的草图绘制命令，在视口中绘制单个封闭区域，完成后选择草图线，确保组成区域的草图线被选中且高亮。

注：

① 退出草图前，务必选中要作为区域的草图线。

3. 退出草图

单击退出草图，自动判断草图是否符合要求。

4. 结束编辑

使用技巧

• 对于简单草图，您可以只拾取轮廓中的一条草图线，系统将自动拾取与该草图线相连的其他草图线组成封闭轮廓。
• 对于复杂草图（如包含多个重合轮廓），则系统可能无法拾取您所需的轮廓，此时建议您拾取整个轮廓中的全部草图线，以确保断开的剖视图轮廓正确。
