装配参考

---

装配体草图

支持在装配体中创建2D草图。

使用说明：

1. 在装配体中，点击装配模块的绘制草图命令，创建并进入2D草图。

2. 装配中草图的操作方式与零件中草图的操作方式一致。

3. 优先支持命令：直线、尺寸约束、添加/删除约束、捕捉。

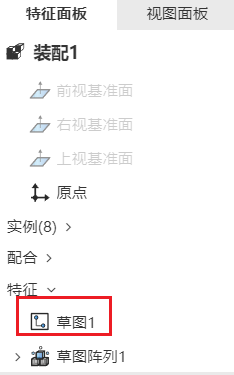

4. 生成的草图按顺序记录在特征面板中。

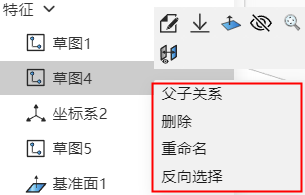

5. 右键菜单如下图，可以进行再编辑、隐藏显示等操作。

6. 子装配体的草图在父级装配中的显隐规则

• 装配作为子装配时，其草图默认不显示。
• 右键子装配选择“显示草图”，显示子装配的中处于显示状态的草图，而不是子装配内零件的草图。

基准

支持在装配体中创建基准面、基准轴、坐标系、点特征。

使用说明：

1. 在装配体中，装配模块中支持的基准面、基准轴、坐标系、基准点命令。

2. 命令的使用方式与零件中相同。

3. 生成的草图按顺序记录在特征面板中。

4. 右键菜单如下图，可以进行再编辑、隐藏显示等操作。

5. 子装配体的基准参考在父级装配中的显隐规则。

• 装配作为子装配时，其基准默认不显示。
• 右键子装配选择“显示/隐藏基准面”或其他基准，显示子装配的中处于显示状态的基准，而不是子装配内零件的基准。
