编辑装配体结构

---

装配体中支持调整零部件层级结构及在装配体中的顺序。

使用方法：

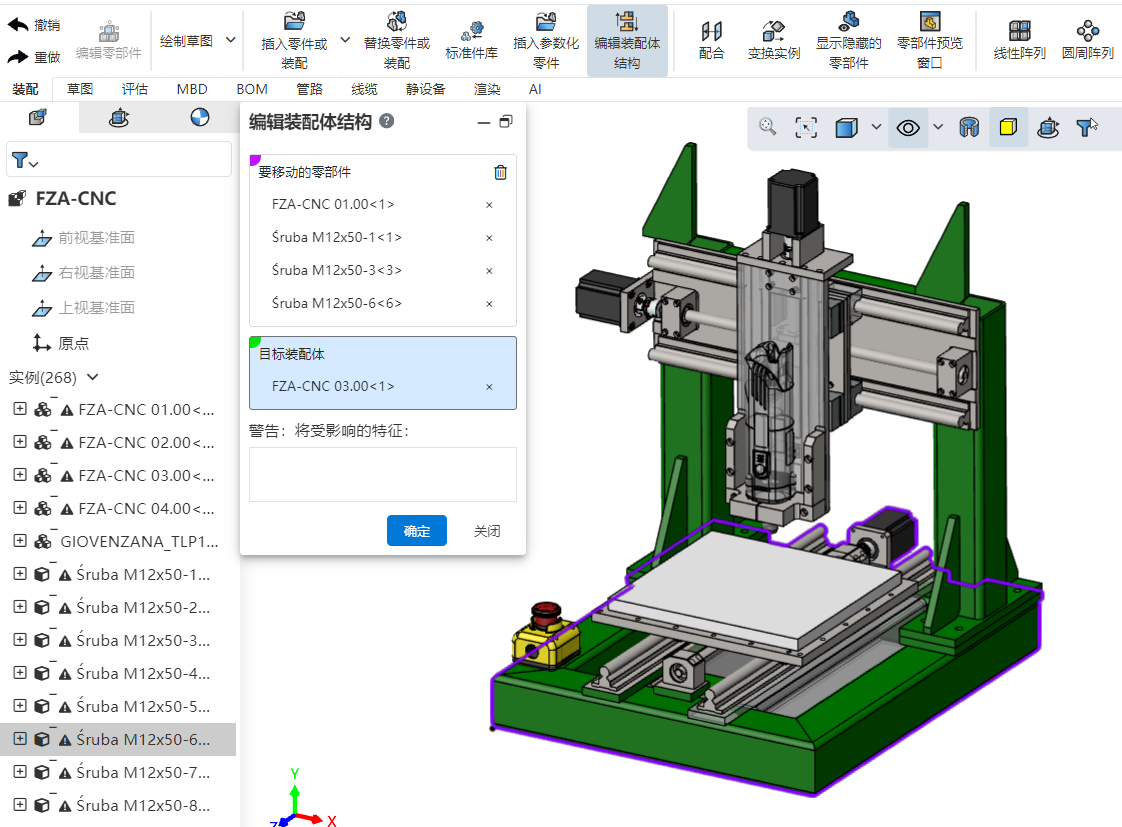

方法一：“编辑装配体结构”命令

1） 打开编辑装配体结构命令。

2） 拾取“要移动的零部件”。

3） 拾取“目标装配体”。

4） 点击确定，成功将要移动的零部件调整至目标装配体中。

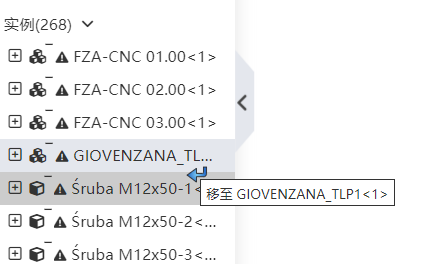

方法二：实例树调整结构

5） 打开装配体。

6） 在特征面板中按住鼠标左键拖拽零部件实例。

7） 在要放置的位置处松开左键，完成拖拽。

说明：

• 支持调整实例在同一装配体的同一层级中进行调序，调序影响装配体材料明细表中的顺序。

• 支持将零部件从一个高层级子装配移动至低层级子装配，或从低层级子装配移至高层级装配，以调整零部件的层级结构。
