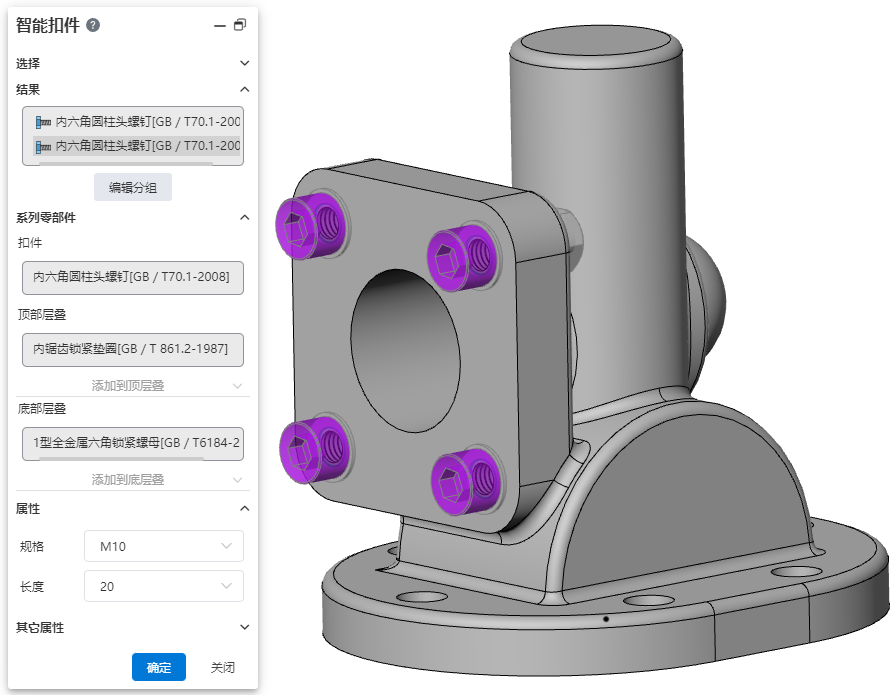

智能扣件

---

使用【智能扣件】命令，可以在装配中可自动插入与模型匹配的标准件。

使用方法：

1） 打开“智能扣件”命令。

2） 选择要添加扣件的零部件或打孔面。

3） 单击“添加”按钮，显示扣件预览。

4） 右键扣件，可更改扣件类型。

5） 单击“编辑分组”，可以拖拽修改分组。

6） 根据需要设置每个分组对应扣件的属性，添加层叠零部件（垫片等）。

7） 单击“确定”，完成添加。

说明：

• 对于不需要的扣件或组，可以右键删除。

• 对于孔命令生成的带有规格的孔，默认自动选择对应规格的扣件。

• 在“系统设置-智能扣件”中可设置拉伸切除和简单直孔对应的默认扣件。

同一分组的孔将使用相同规格的扣件，同一系列的孔将生成一个智能扣件特征。
