# 配合

配合命令用于在装配体零部件之间生成重合，平行，垂直等几何关系，并可在其自由度之内移动零部件。其命令界面如下所示。

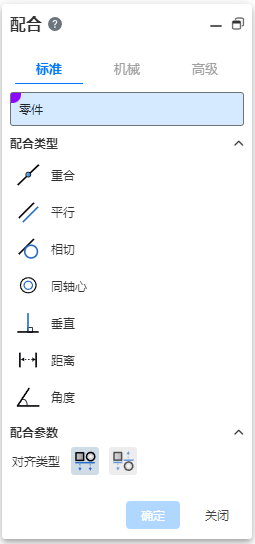

# 标准配合

零件： 选取两个不同零件上的点、线、面、基准面或坐标系。

配合类型:

根据所选取的不同类型的零件上的元素，系统会筛选出适用的配合类型，适用类型多于一个时默认第一个适用类型进行预览，同时可切换选择其他适用类型预览配合效果。不同配合类型适用元素类型具体如下：

(1) 重合：点、直线、圆/圆弧线、曲线、平面、圆锥面、圆柱面、球面、基准线、基准面、坐标系

(2) 平行：直线、平面、圆锥面、圆柱面、基准线、基准面

(3) 相切：直线、圆/圆弧线、平面、圆锥面、圆柱面、球面

(4) 同轴心：点、直线、圆锥面、圆柱面、球面

(5) 垂直：直线、平面、圆锥面、圆柱面、基准线、基准面

(6) 距离：点、直线、平面、圆锥面、圆柱面、基准线、基准面

(7) 角度：直线、平面、圆锥面、圆柱面、基准线、基准面

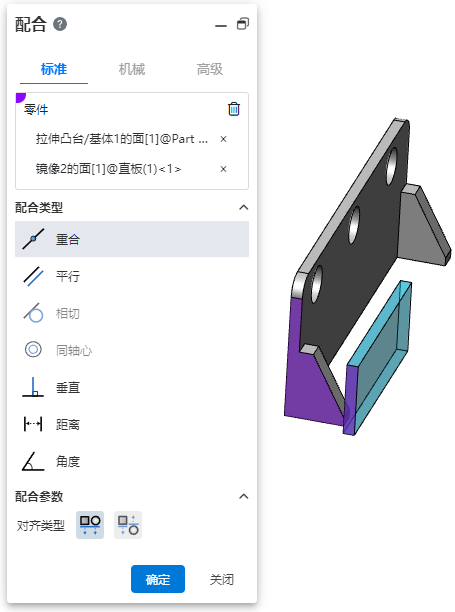

示例：

点击配合
选择第一个零件点线面，选择第二个零件的点线面（在没有零件固定的情况下，默认第一个零件发生位置变化，且第一个零件呈半透明显示）；
选择配合类型，也可以先选择配合类型再选择零件的点线面；
根据预览在对齐类型中选择是否需要反向；
点击“确定”完成此次操作。

坐标系说明：

拾取坐标系与其他元素，坐标系原点与其他元素进行配合。

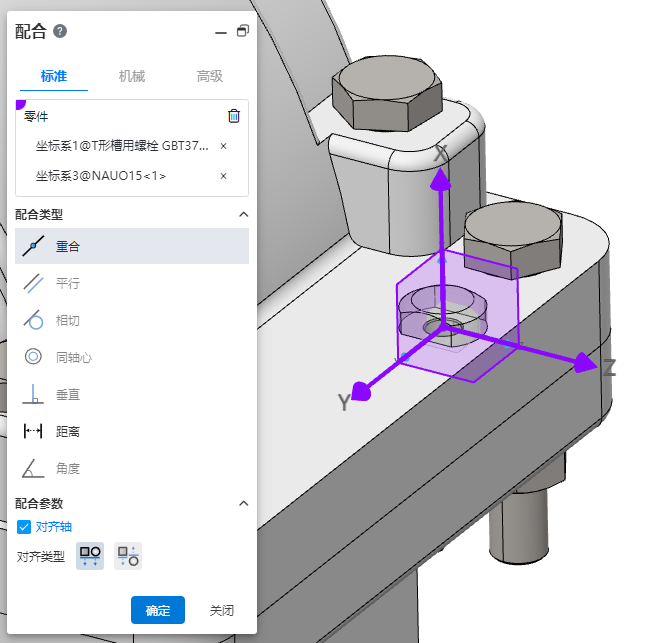

拾取两个坐标系，选择“重合”类型时显示“对齐轴”选项。勾选“对齐轴”，使两个坐标系完全重合。

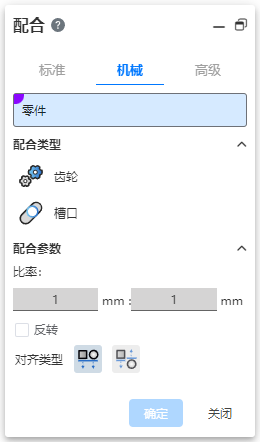

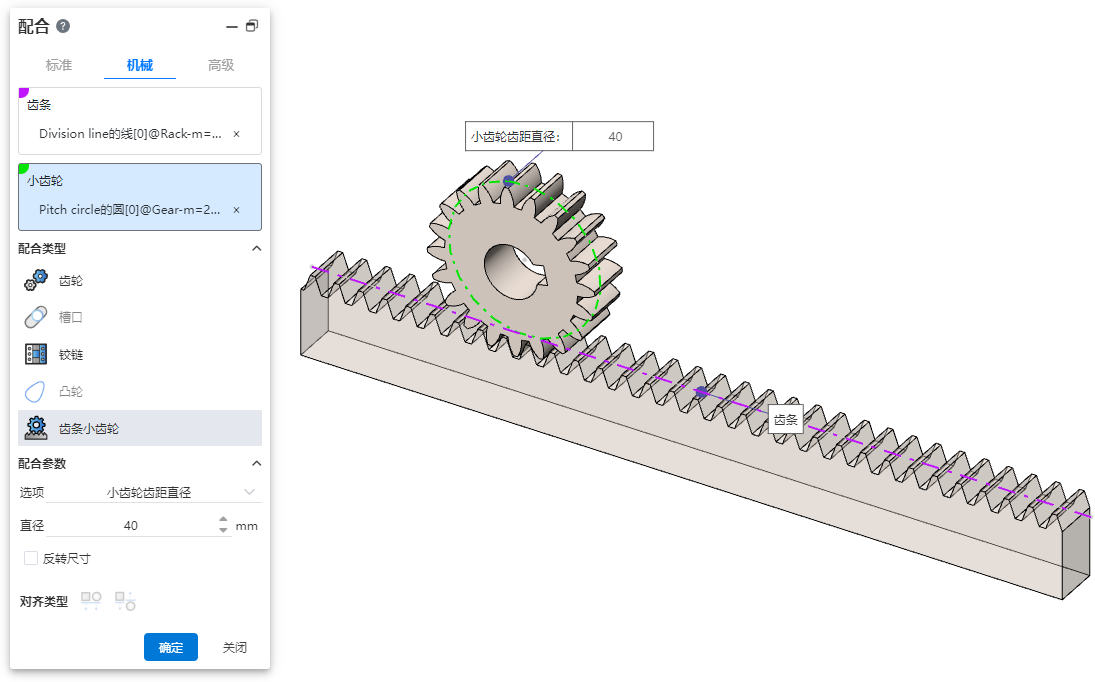

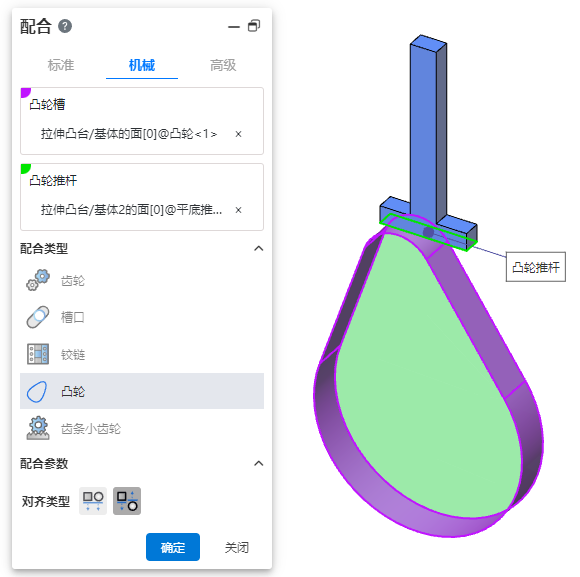

# 机械配合

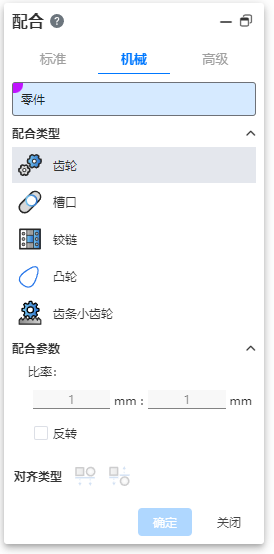

# 齿轮配合

使两个零部件绕所选轴按一定速度比率相对转动。

零件：选取两个不同零件上的圆柱面、圆锥面、轴、直线/圆形线（包括草图线、实体/曲面边线）。
比率：分别输入两个数值，两数之比为零部件转动速度之比；数值大的零部件转动的慢。
反转：控制两个零部件的转动方向。

默认不勾选，即相对旋转，如一个逆时针另一个顺时针。
勾选后零部件变成同向旋转。

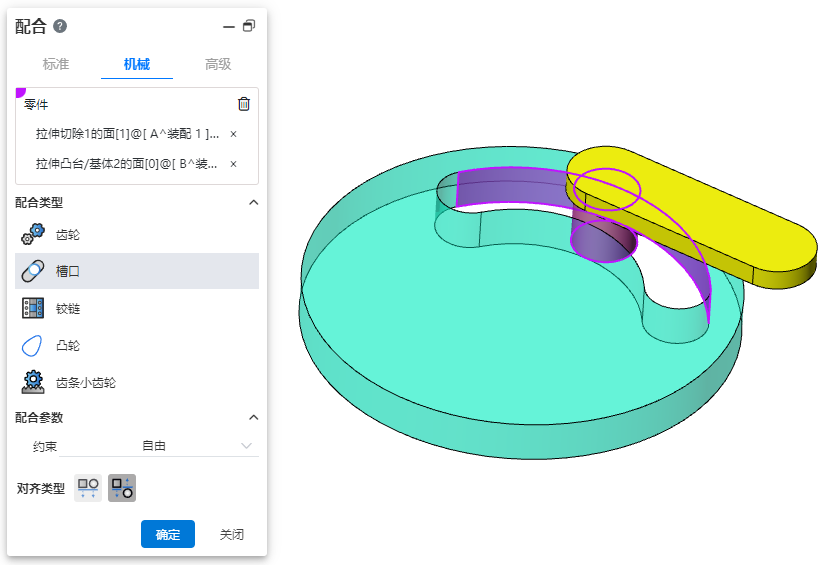

# 槽口配合

支持您将“圆柱/轴”配合到“直口/圆弧槽”，或将槽配合到槽，并支持“自由”、“在槽口中心”、“沿槽口的百分比”及“沿槽口的距离”多种约束方式。

零件：选取两个不同零件上元素，元素可以是如下组合。

组合1：直口槽或圆弧槽面+圆柱体面
组合2：直口槽或圆弧槽面+基准轴
组合3：直口槽或圆弧槽面+直口槽或圆弧槽面

约束：选择两个元素之间的位置约束关系。以圆柱和槽口配合为例说明：

自由：圆柱可以在槽口内自由运动
沿槽口的百分比：需要设置百分比，圆柱只能位于槽口内的固定位置
沿槽口的距离：需要设置距离，圆柱只能位于槽口内的固定位置

反转：控制两个零部件的转动方向.

默认不勾选，即相对旋转，如一个逆时针另一个顺时针。
勾选后零部件变成同向旋转。

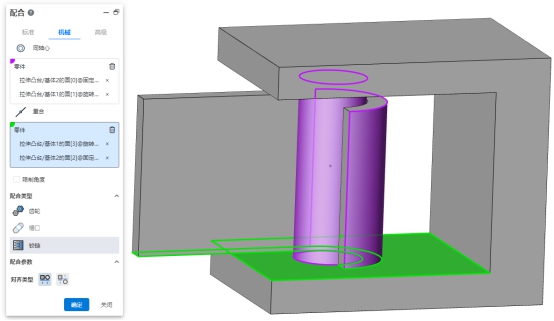

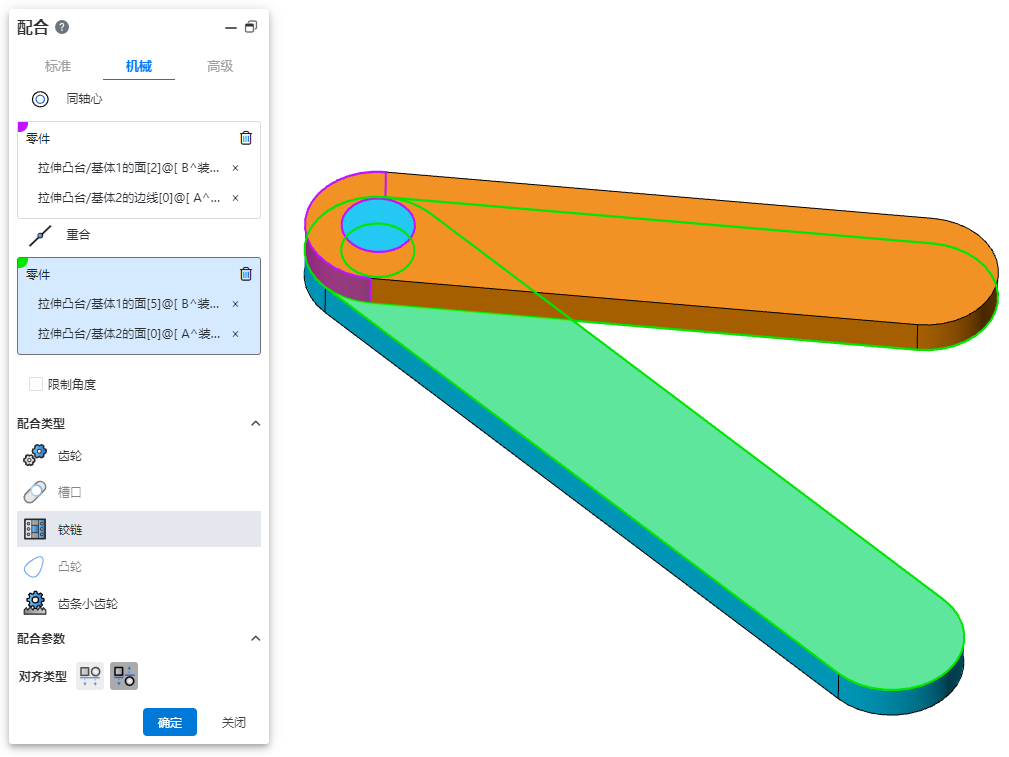

# 铰链配合

用于约束门的铰链等部件。

同轴心零件元素：拾取要添加同轴心的零件元素。
重合零件元素：拾取与同轴心相同零件的元素添加重合配合。

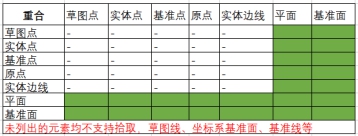

- 下图绿色范围表示支持拾取的元素类型组合
- 只能拾取和同轴心相同零件的元素
限制角度：勾选此项，选择分别属于两个零件的平面，在配合参数中设置两个面可相对旋转的角度范围。
- 下图绿色范围表示支持拾取的元素类型组合
- 只能拾取和同轴心相同零件的元素
对齐类型：同向或反向，仅在同轴和重合都选择后按钮可用。
约束效果：勾选限制角度时零件变为完全约束状态，但仍支持在角度范围内转动；不勾选时效果等同于添加了同轴和重合约束。

# 高级配合

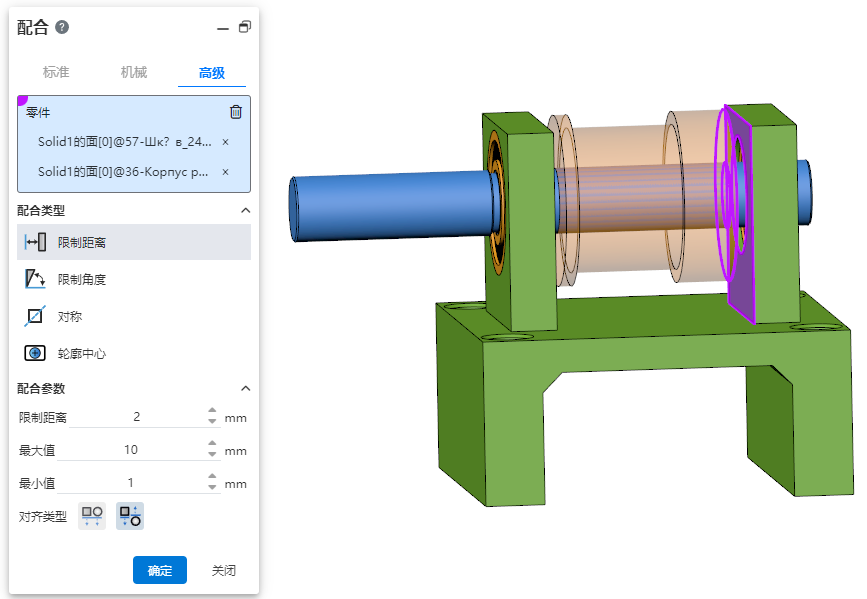

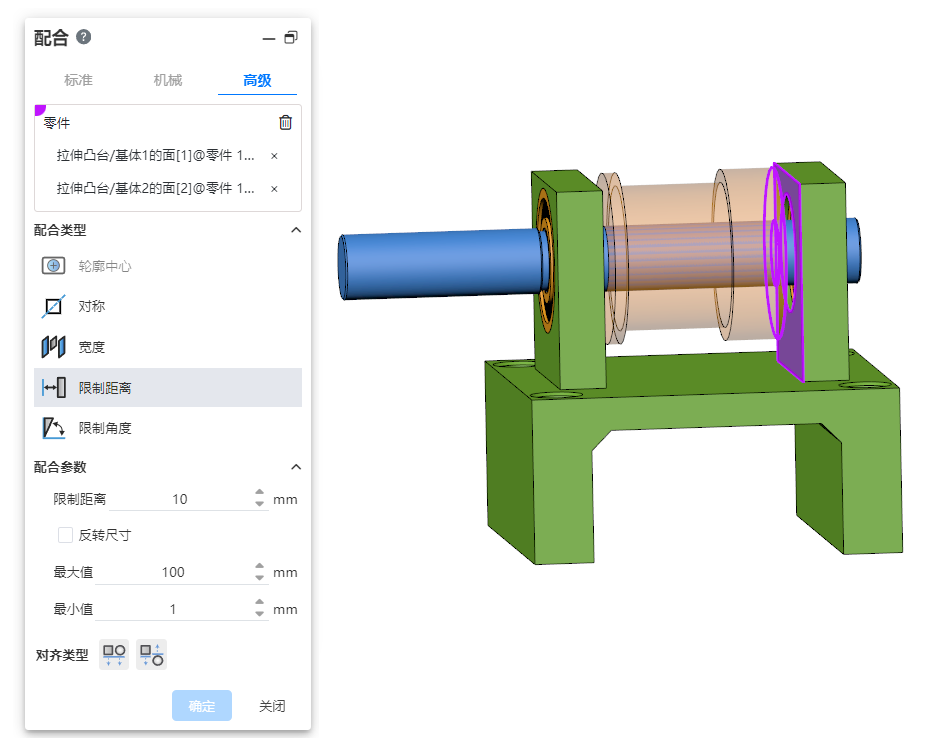

# 限制距离/角度

允许零部件在距离配合或角度配合的一定数值范围内移动。

限制距离：所选元素当前状态下的距离
最大值、最小值：所选元素可活动范围内的极限距离

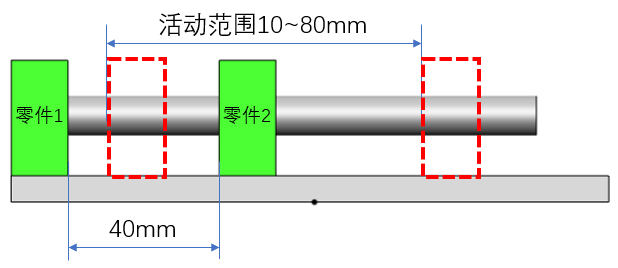

例：设零件1和零件2的限制距离为40mm,最小值为10mm，最大值为80mm，则可移动范围如下图。

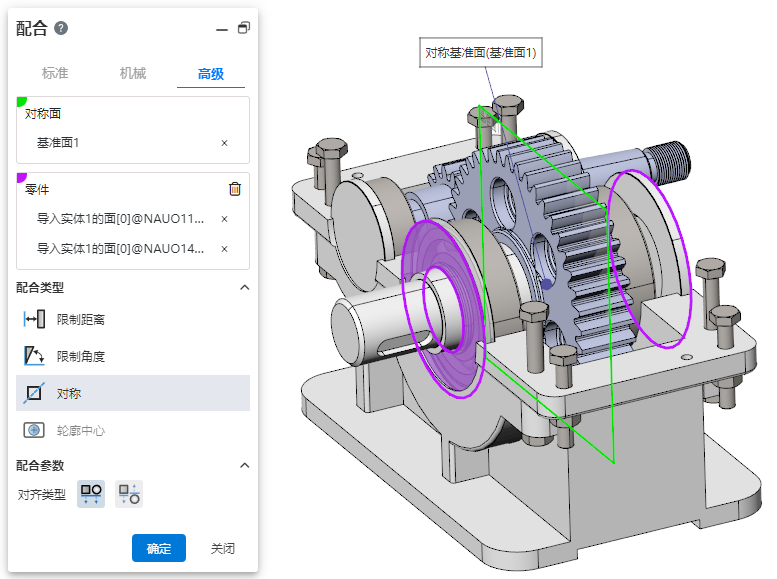

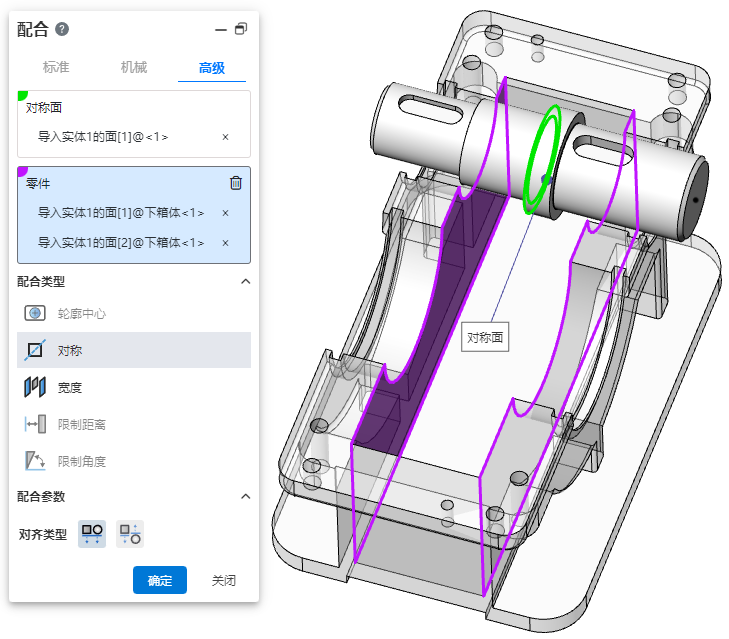

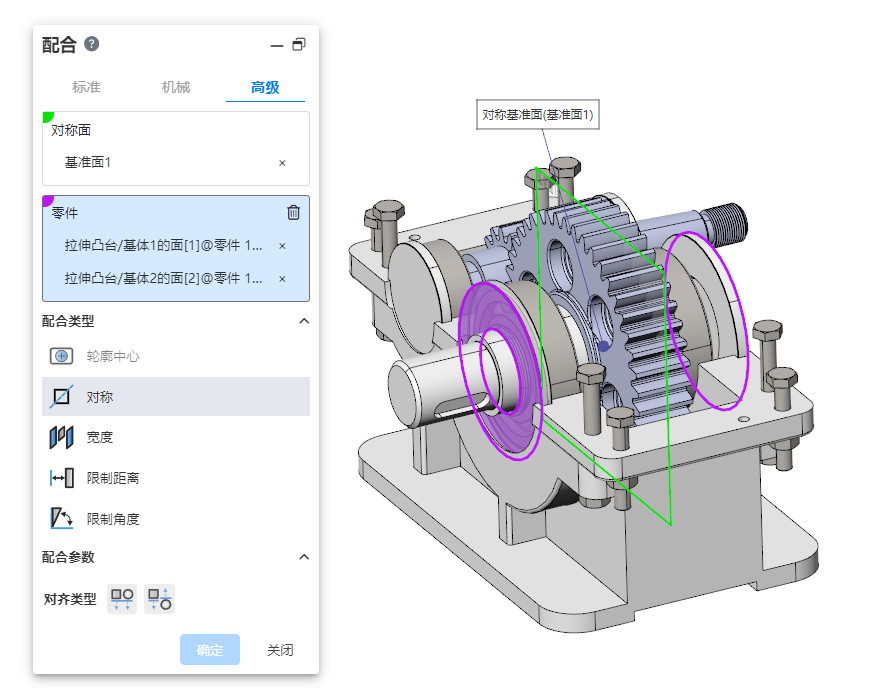

# 对称

使两个实体元素相对于基准面或平面对称。

使用方式：点击配合，切换至高级配合，配合类型选择【对称】。
对称面：选择一个平面或基准面。
零件：拾取两个属于不同零部件的元素进行配合。
对齐类型：控制两个元素的相对方向，包含同向对齐和反向对齐。

说明：

两实体元素可以属于相同零件或不同零件。
拾取相同零件的两个面时，两个面必须平行，且对称面应属于其他零件的平面/基准面。

同零件元素对称配合效果如下图所示：

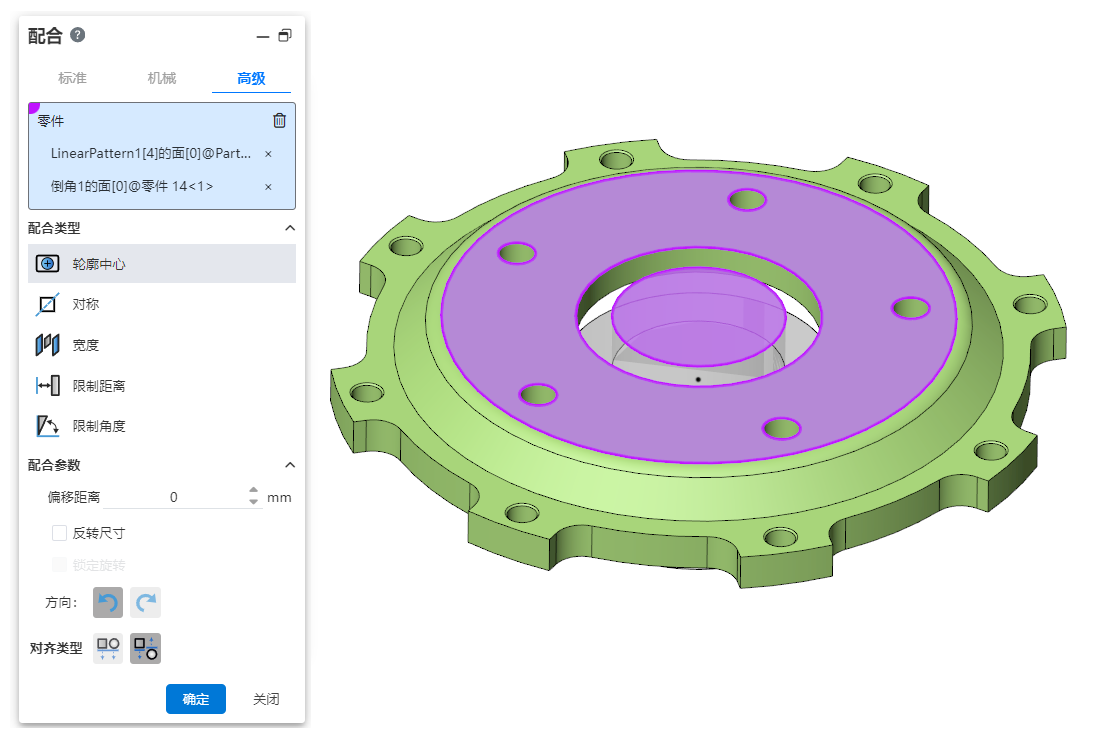

# 轮廓中心

将几何轮廓中心对齐并完全定义零部件。

零件：拾取要配合的两个实体的草图线、边线或实体面。
- 元素类型：闭环草图轮廓、实体边线、实体面。

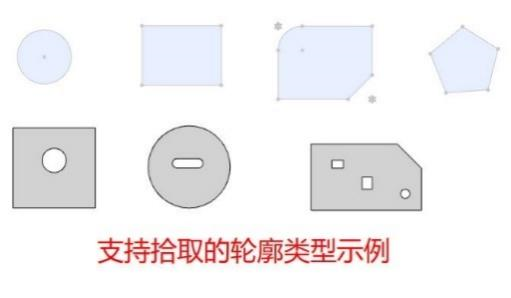

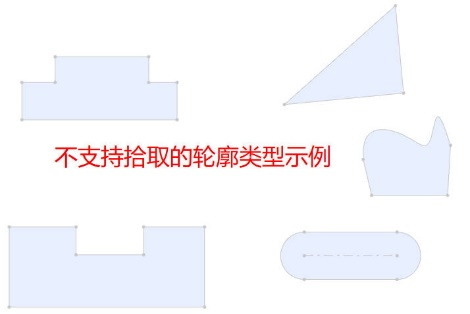

- 轮廓类型：全圆、矩形、正多边形，矩形可倒角或圆角，面轮廓内部可包含切口。
- 拾取实体边线时，以边线所在面计算轮廓中心。

配合参数：偏移距离、锁定旋转、方向。
- 偏移距离：设置两轮廓中心的偏移距离。
- 锁定旋转：选择两个圆形轮廓时可勾选此项以锁定零部件的旋转。
- 方向：选择两个非圆形轮廓时可使用此功能更改零部件方向。
对齐类型：控制两个元素的相对方向，包含同向对齐和反向对齐。
配合效果：添加配合后，两零部件的轮廓中心重合，约束状态根据不同的轮廓类型和选择项生成不同的配合效果。
- 包含圆形轮廓时，勾选“锁定旋转”则完全约束，不勾选则可以绕轮廓中心旋转。
- 不包含圆形轮廓时，零部件完全约束。

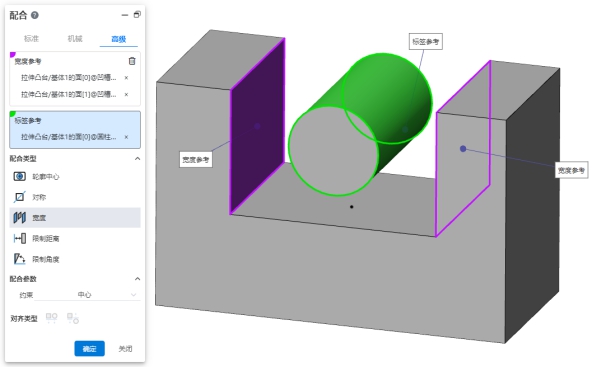

# 宽度配合

将零部件约束在两个平面之间。

宽度参考：拾取两个平行或非平行的面。
标签参考：选择两个平行或非平行的面，或者一个圆柱面。
约束：选择约束类型，可选“中心、自由、百分比、尺寸”
- 中心：标签与宽度参考中心位置重合。
- 自由：不限制标签在宽度参考中的位置，可以在宽度参考范围内移动/旋转。
- 百分比：按百分比限制标签在宽度参考的位置。
- 尺寸：按尺寸限制标签在宽度参考的位置。
- 宽度参考和标签参考的不同组合，支持的约束类型也有不同：

组合	宽度参考选择项	标签参考选择项	支持的约束
1	两个平行的面	两个平行的面	中心、自由、百分比、尺寸
2	两个平行的面	两个非平行的面	中心
3	两个平行的面	圆柱面	中心、自由、百分比、尺寸
4	两个非平行的面	两个平行的面	中心
5	两个非平行的面	两个非平行的面	中心、自由、百分比、尺寸
6	两个非平行的面	圆柱面	中心
7	组合1/3/5中，宽度参考距离（或角度）小于等于标签参考距离（或角度、圆柱直径）		中心

配合效果：
- 中心：标签参考两平面的中面、圆柱面的轴与宽度参考的中面添加重合效果
- 自由：标签参考的元素位于宽度参考范围内任意位置，且标签零件在宽度参考范围内移动/旋转，移动/旋转至元素重合或相切的位置时停止（效果与限制距离/角度相似）
- 比例：与机械配合中槽口比例约束相似
- 尺寸：组合1、3显示距离值，组合5显示角度值，标签参考位于尺寸规定值处

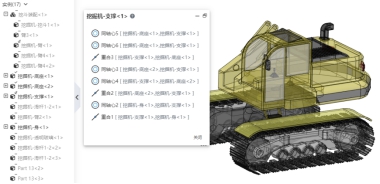

# 查看配合

在装配文档中，选择一个或多个元素可显示配合列表，并可编辑配合。方便直观查看元素存在哪些配合。

使用方式：

1）在视口或实例列表选择一个或多个零部件、基准、原点等可参与配合的元素。

2）右键单击【查看配合】功能。

3）点击后显示所选元素的配合列表，视口中零部件显示状态发生变化。

零部件显示状态：

零部件有配合时：文档中已有的顶级实例全部自动打开透明功能（实例右键中的透明功能）；未包含的零部件则自动隐藏
在打开配合列表前已经隐藏的零部件，包含时自动变为显示且透明状态，不包含时保持隐藏
零部件没有配合时：所有零部件自动打开透明功能，不再有隐藏的零部件

配合列表操作：鼠标左键点击列表中的一个配合，对应的元素在视口中高亮显示；右键点击显示【编辑】、【删除】功能，与在配合列表中右键的该两项功能效果一致。

# 配合文件夹

在装配特征面板中，展开零部件，可以看到该零部件的配合文件夹，方便查看每个零部件在父级装配中添加了哪些配合。

# 错误提示

装配中存在错误配合时，支持点击提示或配合列表中的配合按钮查看错误的配合列表。
