延展曲面

---

沿所选平面方向延展实体或曲面的边线生成延展曲面。

点击，进入延展曲面命令，如下图所示。

各控件含义如下：

1. 方向：用于选择一个平面，生成的延展曲面与该平面平行。

注意

可以是基准面或平面状的实体表面、曲面。

2. 要延展的边线：用于选择要生成延展曲面的边线。

注意

可选一条边或一组连续的边；边线应属于同一实体或同一曲面。

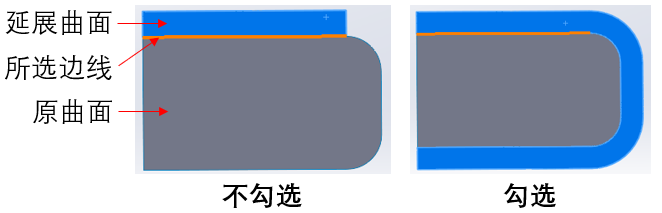

3. 沿切面延伸：控制是否延展所选线相连的切线。

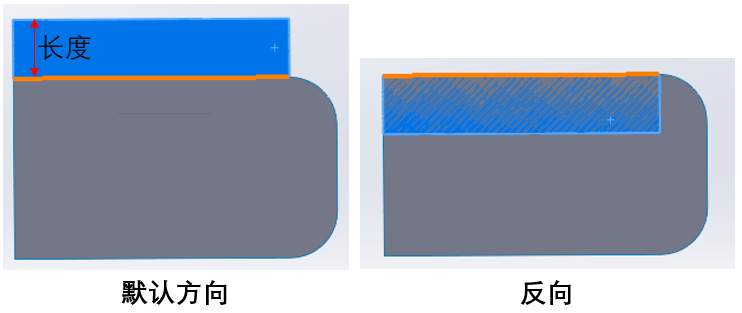

4. 长度：控制延展曲面的长度，可以点击反向按钮反向延展。

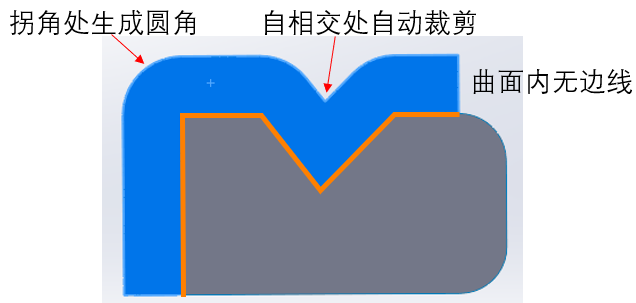

5. 点击确定按钮，生成一整块曲面。
