# 直纹曲面
选择边线以生成直纹曲面。
使用说明
点击

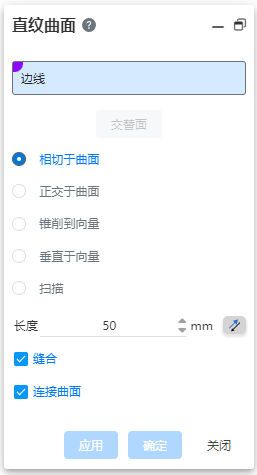

，进入直纹曲面命令，如下图所示。
各控件含义如下：
- 边线：用于拾取要生成直纹曲面的实体或曲面边线。点击后面箭头可展开折叠该组。
注意
可拾取类型：曲面边线，实体边线； 边线可多选，多选的边线可以位于不同实体、曲面上，无需相连。
交替面：在拾取框中单击选中任意边线，当该边线是两个面的共用边线时，单击“交替面”按钮可以切换该边线的参考面。
类型：用于选择生成直纹曲面的类型，支持相交于曲面、正交于曲面、锥削到向量、垂直于向量、扫描，各方式示例：
| 方式 | 图例 | 说明 |
|---|---|---|

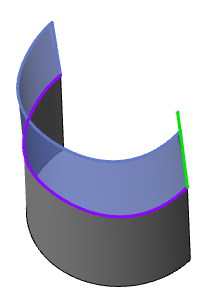

| 相切于曲面 |  | 直纹曲面与所选边线的参考面相切 |
| 正交于曲面 |  | 直纹曲面与所选边线的参考面垂直 |
| 扫描 |  | 所选边线沿所选方向拉伸 |
| 锥削到向量 |  | 所选边线沿所选方向拉伸并拔模设置的角度。拔模后，曲面开口在所选方向上呈扩大趋势 |
| 垂直于向量 |  | 设所选边线由无数连续的点ABC..组成。点A为边线端点。过点A做垂直于所选边线的平面A1，过点A做垂直于所选方向的平面A2，平面A1、A2的交线A3为直纹曲面在点A处的边线。同理绘制B3.C3…这些交线共同组成直纹曲面。 |
- 长度/方向：用于设置直纹曲面参数，根据所选类型不同，设置项不同。
“相切于曲面”设置项：长度值、反向按钮；
- 长度默认值50，长度值可输入范围＞0。
“正交于曲面”设置项：长度值、反向按钮；
- 长度默认值50，长度值可输入范围＞0；
- 点击反向按钮反转长度方向。
“扫描”设置项：长度值、“方向、坐标”选项，选择“方向”显示“方向拾取框、反向按钮”；选择“坐标”显示“XYZ输入框”；
- 长度默认值50，长度值可输入范围＞0；
- 选择“方向”方式时：显示方向拾取框，且可以点击反向按钮反转长度方向。方向拾取框可拾取元素与拉伸凸台方向相同；
- 选择“坐标”方式时，显示XYZ输入框，无反向按钮。XYZ可输入正负数值，通过正负控制反向。X.Y.Z默认值1.0.0，不可全部为0；
- 默认为“方向”方式。
“锥削到向量”设置项：长度值、方向拾取框、反向按钮、角度值；
- 长度默认值50，长度值可输入范围＞0。
- 点击反向按钮反转长度方向。
- 方向拾取框可拾取元素与拉伸凸台方向相同。
- 角度默认值1°，0°＜可输入范围＜90°。
点击反向按钮反转角度方向。“垂直于向量”设置项：长度值、方向拾取框、反向按钮。
- 长度默认值50，长度值可输入范围＞0。
- 点击反向按钮反转长度方向。
- 方向拾取框可拾取元素与拉伸凸台方向相同。
缝合：控制是否将相连的直纹曲面缝合成一个曲面。
连接曲面：控制是否在两个直纹曲面的尖角处生成连接曲面。
