视图对齐

---

支持使视图对齐到当前图纸内的任意其他视图，即使内容为不同模型的视图也可以进行对齐。

• 对齐方式：右键任意视图，在视图对齐的二级菜单中选择一种对齐方式，单击要对齐到的视图，完成对齐。

• 菜单选项说明：

选项	效果	备注
解除对齐关系	使当前视图可任意移动，不对齐到其他视图。	只有当前视图对齐到其他视图时显示此项。
原点水平对齐	使当前视图的模型原点与指定视图的模型原点在水平方向对齐。
原点竖直对齐	使当前视图的模型原点与指定视图的模型原点在竖直方向对齐。
中心水平对齐	使当前视图中心与指定视图的视图中心在水平方向对齐。
中心竖直对齐	使当前视图中心与指定视图的视图中心在竖直方向对齐。
默认对齐	当前视图恢复默认对齐关系。	只有剖视图等存在默认对齐关系的视图显示此项。

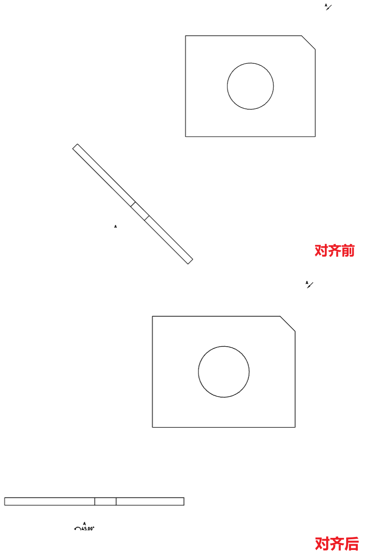

支持将带角度的辅助视图、剖视图等添加与工程图视图对齐效果。

使用方法：

1） 右键要进行对齐的视图。

2） 点击对齐工程图视图下拉菜单，选择逆时针/顺时针水平对齐图纸，视图以逆时针/顺时针方向旋转至水平对齐角度。

3） 右键已经添加对齐的视图。

4） 点击对齐工程图视图下拉菜单，选择默认对齐，视图恢复创建时的默认角度。

说明：

• 仅右键支持设置对齐工程图视图的视图时显示该下拉选项。

• 仅支持对剖视图、辅助视图以及移出断面图添加对齐。
