多图纸

---

支持在一个工程图文档中创建多个图幅的图纸。

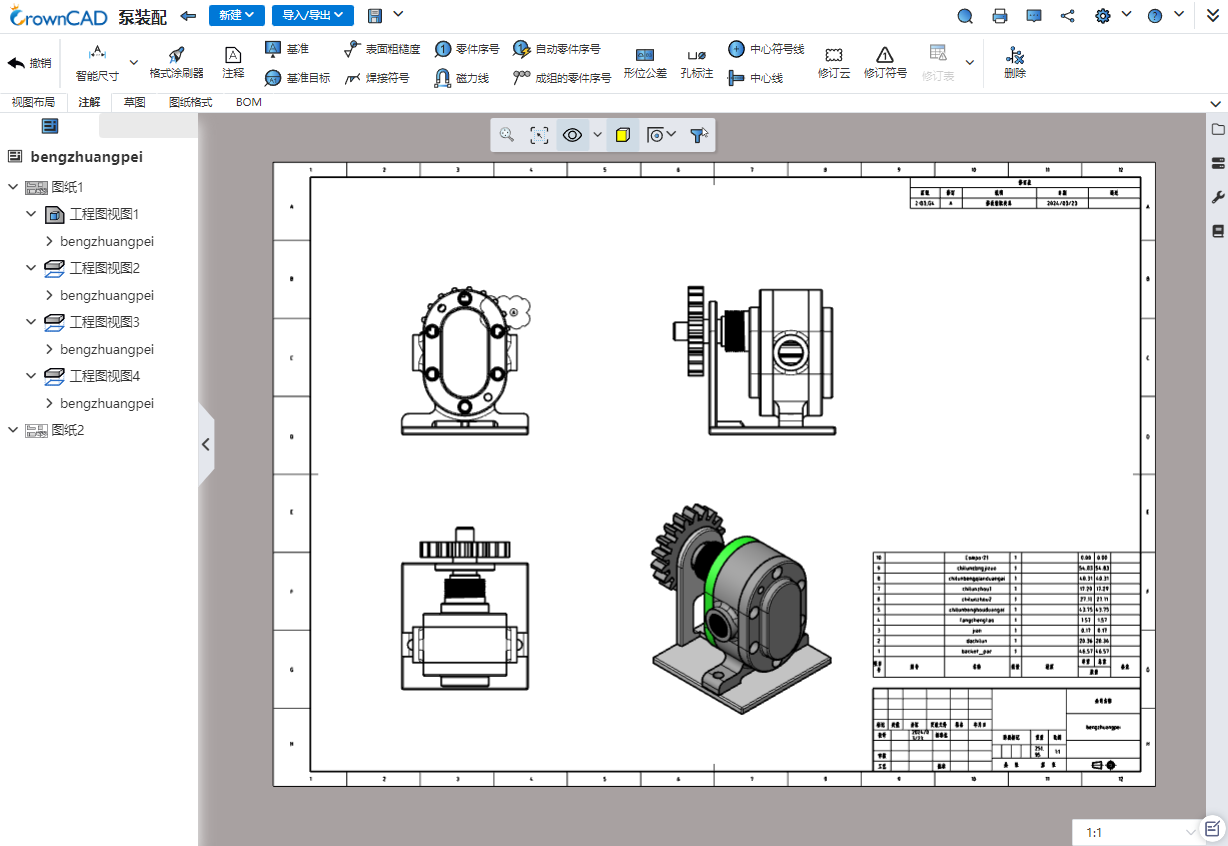

1. 新建图纸：右键视图面板的图纸，选择“新建图纸”，自动生成并激活新图纸。



2. 激活图纸：右键视图面板中未激活的图纸，选择“激活”，激活右键的图纸。双击未激活的图纸也可以激活图纸。



3. 删除图纸：右键视图面板的图纸，选择“删除图纸”，弹出确认删除对话框，确认后删除。

   注：删除当前激活图纸时，自动激活剩余图纸中的第一个图纸。

4. 复制图纸：在视图面板中右键图纸，可选择“复制”。可选图纸副本的位置“所选图纸前、所选图纸后（默认）、位于最后”。

   注：删除当前激活图纸时，自动激活剩余图纸中的第一个图纸。

5. 同一工程图内图纸的关联关系：

   1） 工程图内所有图纸的视图序号是关联的；

   2） 多图纸中的修订表可在“系统设置-文档属性”中设置链接或独立；

   • 链接：在所有图纸中创建第一个图纸的修订表格副本，修订时所有表格同步更新。

   • 独立：所有修订表彼此独立，对一张图纸上的修订表格所做的更新不会反映在其他图纸上的表格中。

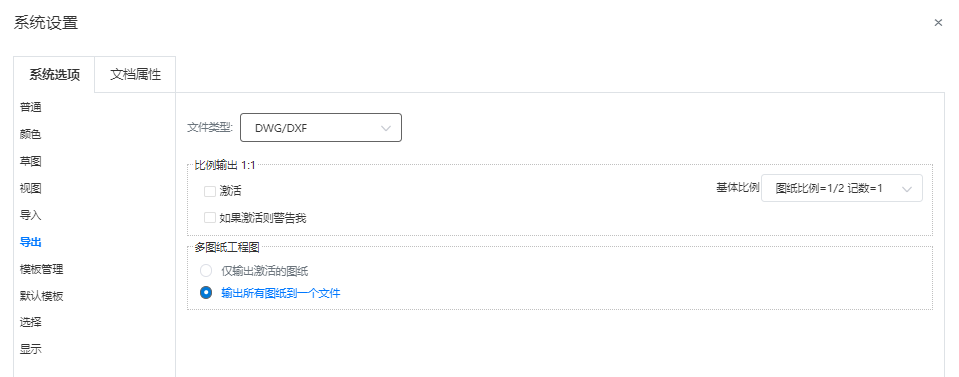

6. 导出DWG、DXF时，可以在“系统设置-导出”设置导出方式，可选“仅输出激活的图纸、输出所有图纸到单个文件、输出所有图纸到一个文件”。
