斜接法兰

---

用于将一系列通过草图控制的法兰添加至现有钣金的一条或多条边线上，相邻法兰将自动进行裁剪/延伸满足设置的缝隙值。

点击 按钮，弹出斜接法兰对话框

对话框控件说明：

1. 选择草图或实体面绘制草图：选择斜接法兰的草图轮廓。可以选择现有草图，或选择一个平面进入草绘

• 草图线的一个端点需要与所选边线端点重合

• 草图由一条连续但不闭合的草图线构成

2. 边线：选择要生成斜接法兰的边线，支持多选。

3. 半径：控制斜接法兰折弯处圆角内半径

4. 缝隙：控制多选边线时法兰之间的缝隙值

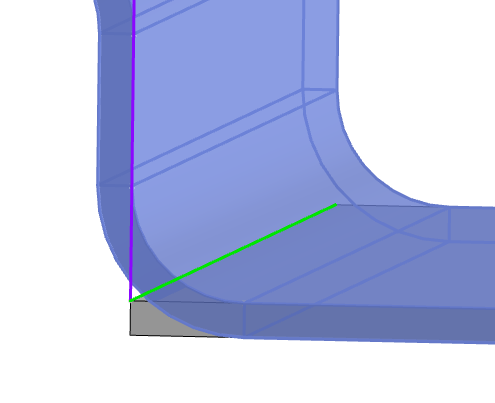

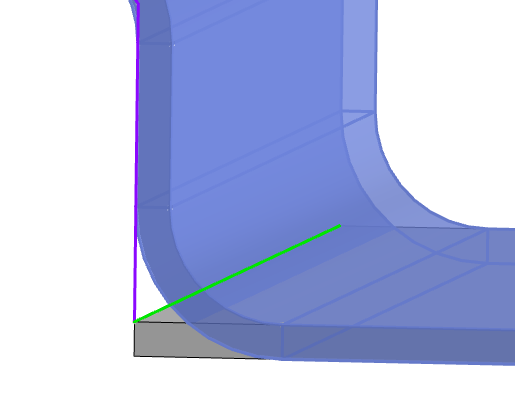

5. 位置：控制斜接法兰与现有法兰之间的位置，支持“材料内侧、材料外侧”。图中紫色线为所选草图线，绿色线为所选边线，灰色实体为原有钣金，请注意预览实体与所选草图线的相对位置。

材料内侧	材料外侧

6. 偏移：勾选后可设置褶边两侧的偏移值，可以使斜接法兰宽度小于所选边线长度。

7. 裁剪相邻折弯：勾选后，自动裁剪与新法兰侧面相接触的折弯。

8. 自定义折弯系数：同基体法兰自定义折弯系数

9. 自定义释放槽：勾选并设置释放槽尺寸，折弯处生成释放槽，目前支持矩圆形和矩形两种释放槽。一般与偏移配合使用。
