切口

---

用于在钣金或抽壳实体上生成缝隙状切口特征

点击 按钮，弹出切口对话框

控件说明：

1. 选择草图/边线：选择要生成切口的草图/边线。

• 选择草图时，草图应位于要生成切口的实体面上

• 选择边线时，边线应该是抽壳类实体的侧边线

• 草图/边线应该是一条直线

2. 缝隙：设置切口的缝隙宽度

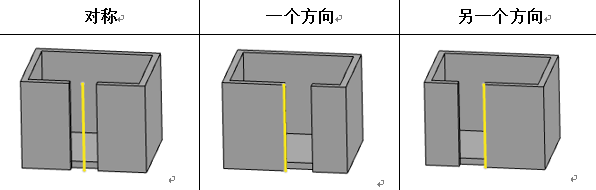

3. 切口方向：选择切口与所选草图/边线的相对关系。示意图黄色线为所选草图。
