草绘折弯

---

将已有钣金在草图直线处进行折弯。

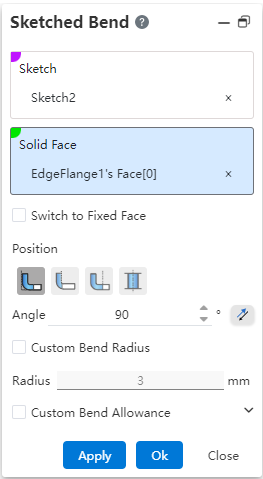

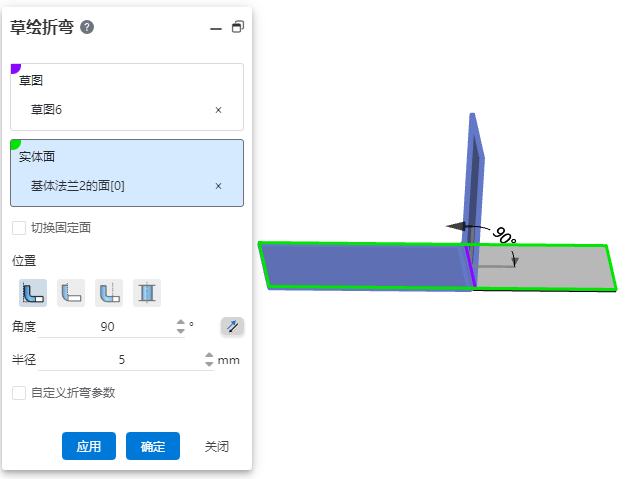

点击按钮，弹出草绘折弯对话框。选择草图和钣金实体，设置所需参数，效果如下图。

控件说明：

1.选择一个草图：选择仅含有一条直线的草图。

2.选择实体面：选择需要折弯的钣金实体的表面，不可选择侧面。

3.切换固定面：勾选后，折弯的一侧与固定不动的一侧互换。

4.位置：折弯与所选草图线的相对位置。

5.角度：折弯后两法兰面的相对角度，反向按钮可切换折弯方向。

6.半径：折弯的内侧半径。

7.自定义折弯系数：同基体法兰的自定义折弯系数。

注：草图线应位于所选面上，且与所选面部分重合。
