边线法兰

---

在现有钣金的边线处生成新法兰。

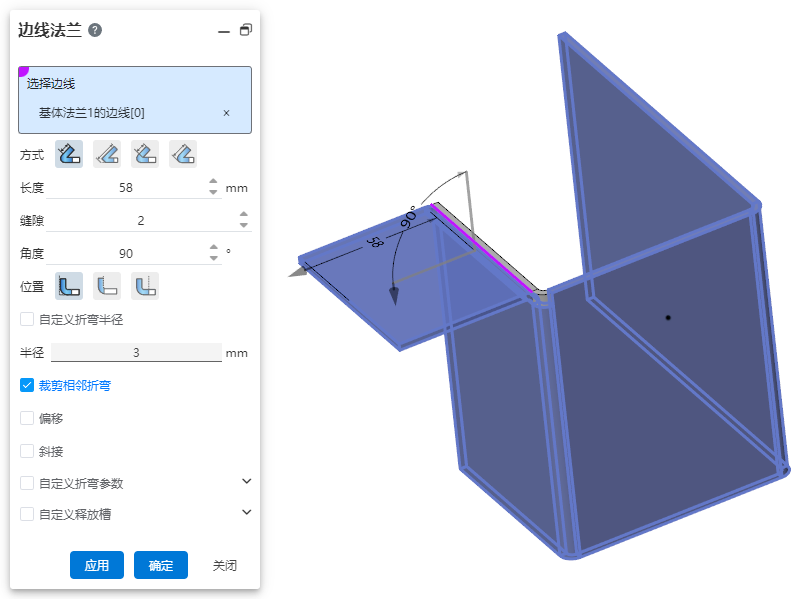

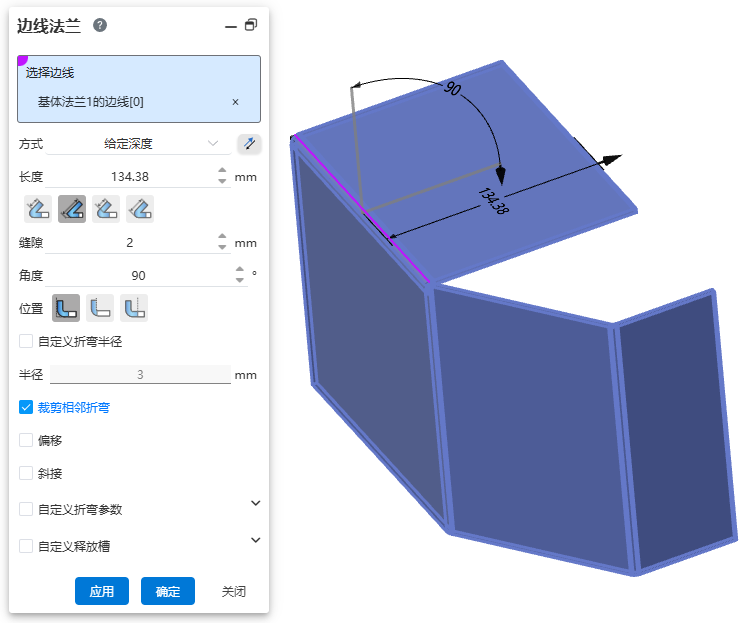

点击按钮，弹出边线法兰对话框。选择钣金边线，进行相应设置后，效果如下图。

控件说明：

1.边线：选择一条已有钣金的边线。选择同一法兰不同侧的边线，新法兰会在不同侧生成。

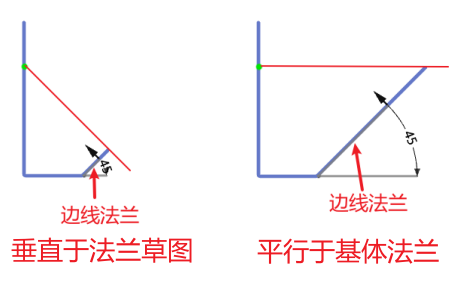

2.方式：设置长度选项控制新法兰哪部分的长度。

3.长度：按照方式中的设置，控制新法兰相应部分的长度。

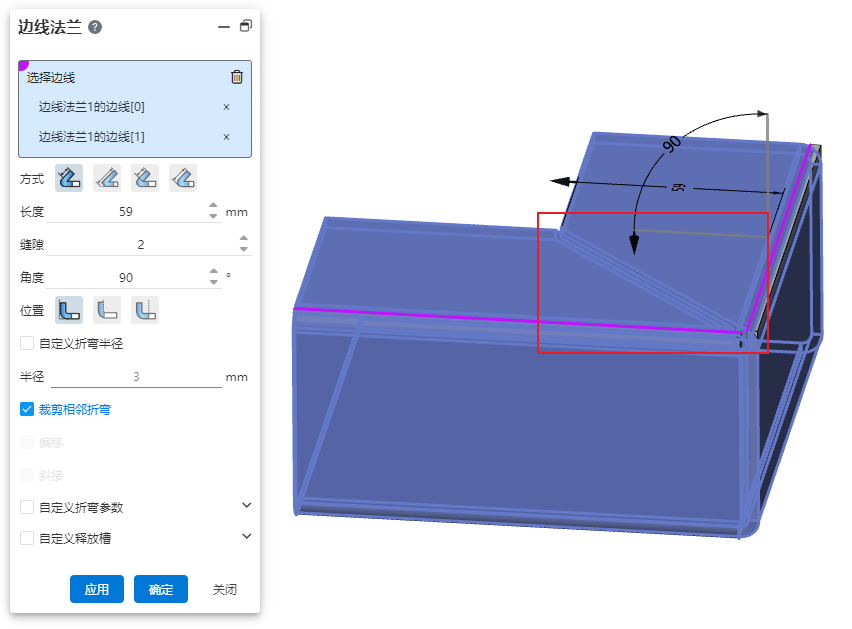

4.缝隙：用于设置两法兰斜接处的缝隙。

5.角度：新法兰与边线所在的法兰之间的角度。

6.位置：新法兰与已有法兰的相对位置。

7.自定义折弯半径：勾选此项可自定义折弯半径。

8.裁剪相邻折弯：勾选后，自动裁剪与新法兰侧面相接触的折弯。

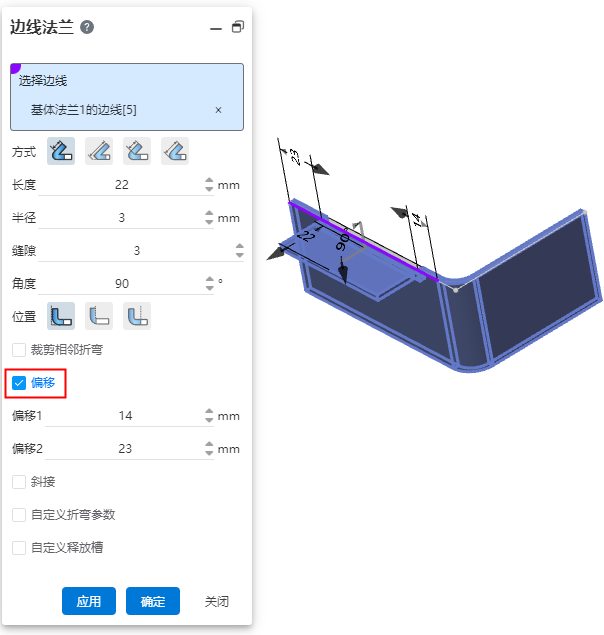

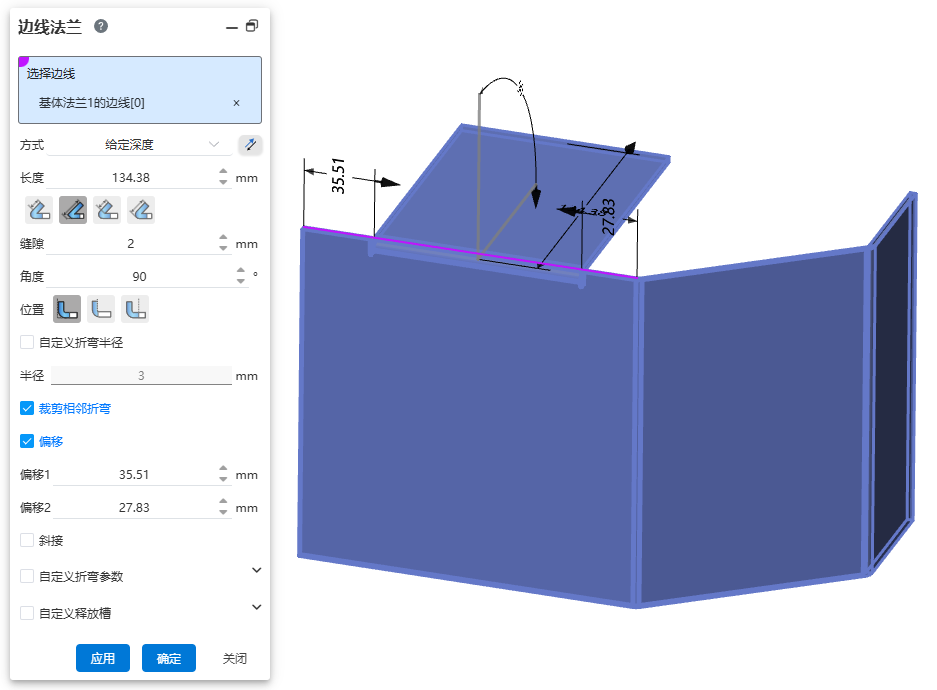

9.偏移：勾选后，修改偏移值或拖动handle可以改变新法兰宽度。选择多条边线时不可用。

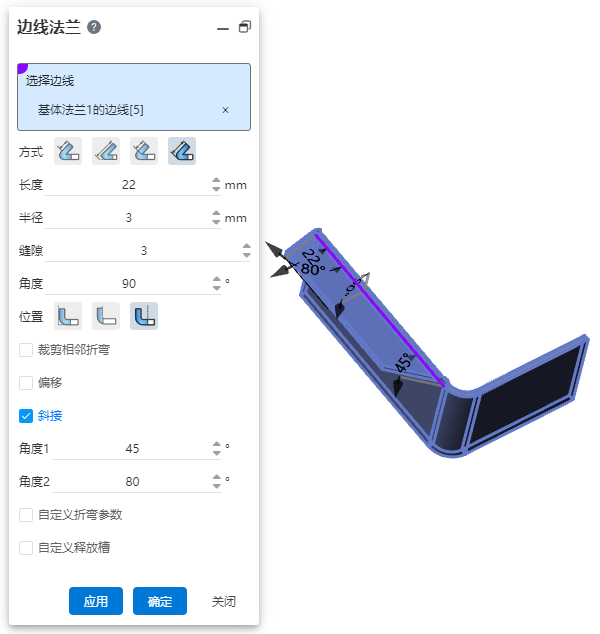

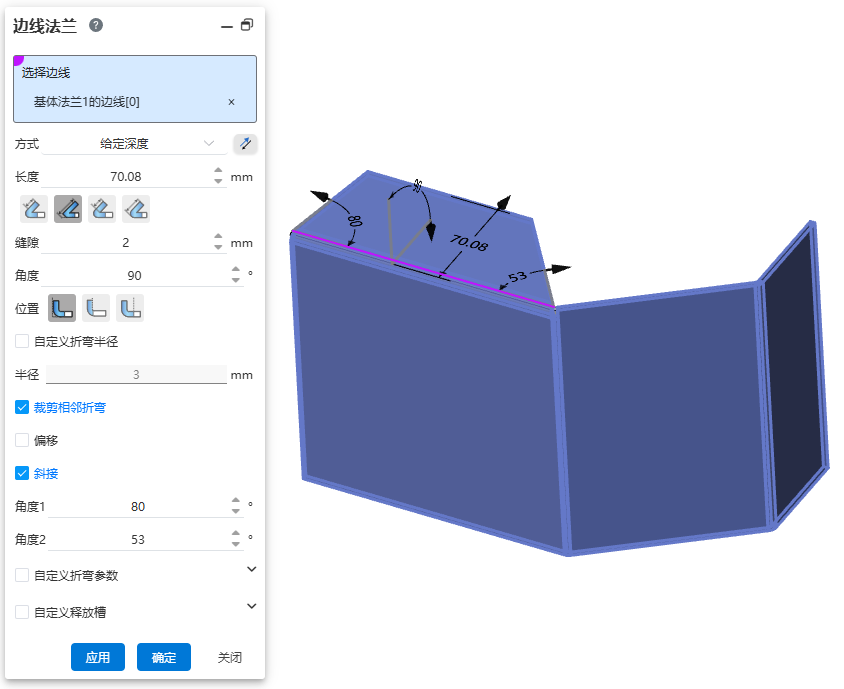

10.斜接：勾选后，修改角度值或拖动handle可以改变新法兰侧面角度。选择多条边线时不可用。

11.自定义折弯系数：勾选此项自定义折弯系数

12.自定义释放槽：勾选此项设置释放槽尺寸，折弯处生成释放槽，目前支持矩圆形和矩形两种释放槽。

• 一般与偏移配合使用。选择多条边线时不可用。

• 撕裂形释放槽可以设置释放槽的具体样式。

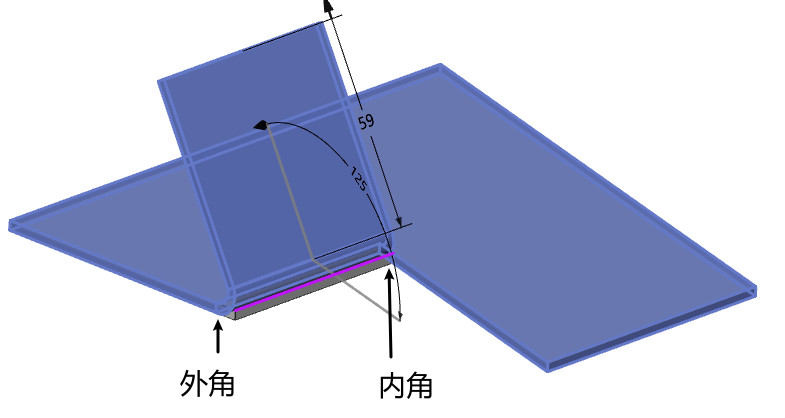

• 撕裂形样式仅对外角起作用。

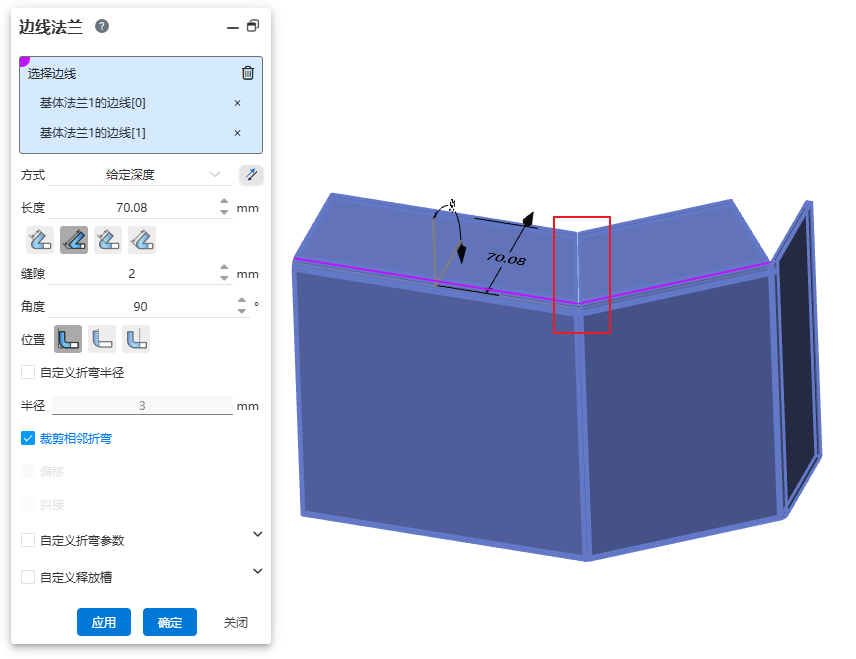

13.相邻边线创建边线法兰，干涉位置自动添加斜接。

• 同时选择不相连但等高、等折弯角度的边线添加边线法兰，干涉位置自动添加斜接。

• 设置缝隙数值，可以调整斜接处的缝隙大小。
