基体法兰

---

将绘制的草图转换为钣金实体。

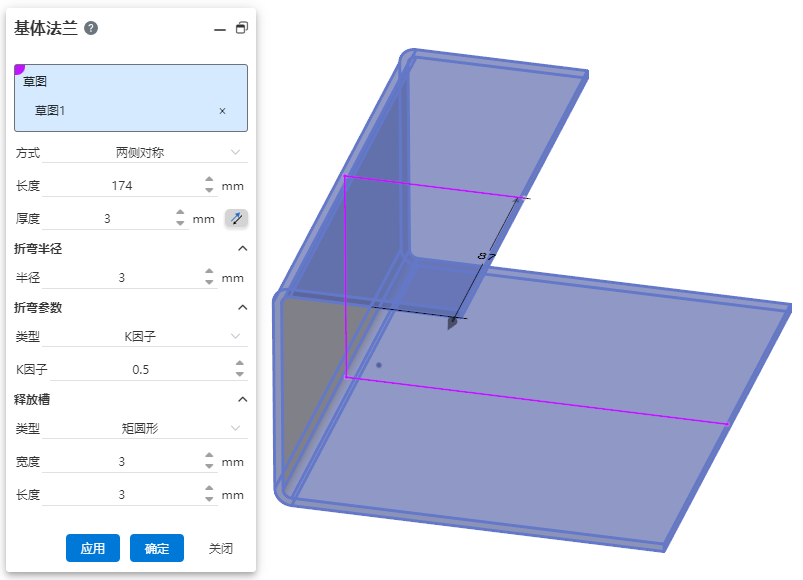

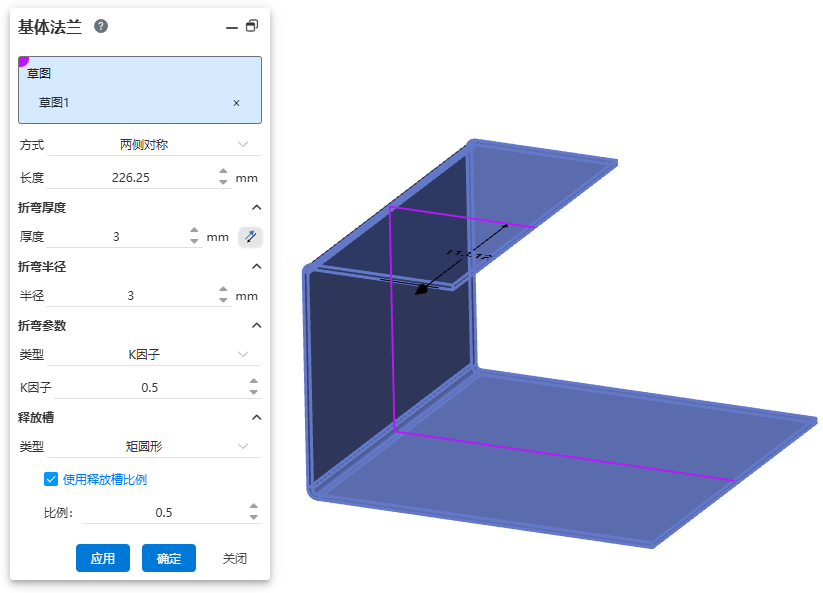

点击按钮，弹出基体法兰对话框。选择草图，进行相应设置后，效果如下图。

控件说明：

1.选择草图线：选择要生成基体法兰的草图。

2.方式：设置拉伸长度的方式，目前支持“给定深度、两侧对称”。

3.长度： 钣金从所选草图的基准面拉伸出的距离。反向按钮可以切换拉伸方向。

4.厚度：钣金厚度。反向按钮可以切换加厚方向。

5.折弯半径：草图折弯处自动生成圆角的内侧半径。

6.折弯参数：设置该基体法兰对应钣金的默认折弯参数。

7.折弯参数类型：选择折弯系数类型，目前仅支持K因子、折弯系数、折弯扣除、折弯系数表。

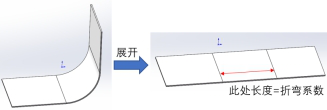

• 折弯系数：钣金折弯处展开后的长度。



  • 选择此项，在折弯系数输入框中输入折弯系数值;
  • 默认折弯系数值为1，可输入范围≥0;
  • 折弯展开后长度=折弯系数;
• 折弯扣除：折弯系数（折弯展开后的长度）与双倍外部逆转（见下图）之间的差值。
  • 选择此项，在折弯系数输入框中输入折弯系数值；
  • 默认折弯系数值为1，2*外部逆转≥可输入范围≥0；
  • 外部逆转：折弯两侧的钣金外表面，沿切线方向延伸至虚拟交点的长度；
  • 折弯展开后长度=2*外部逆转-折弯扣除；
• 折弯系数表：通过钣金厚度和折弯的半径、角度数值，在给定的表格中查找对应的折弯参数，并应用至折弯
• K因子：钣金内层到中性层的距离与钣金厚度间的比例关系。

8.释放槽：设置该基体法兰对应钣金的释放槽默认样式和参数。

注：

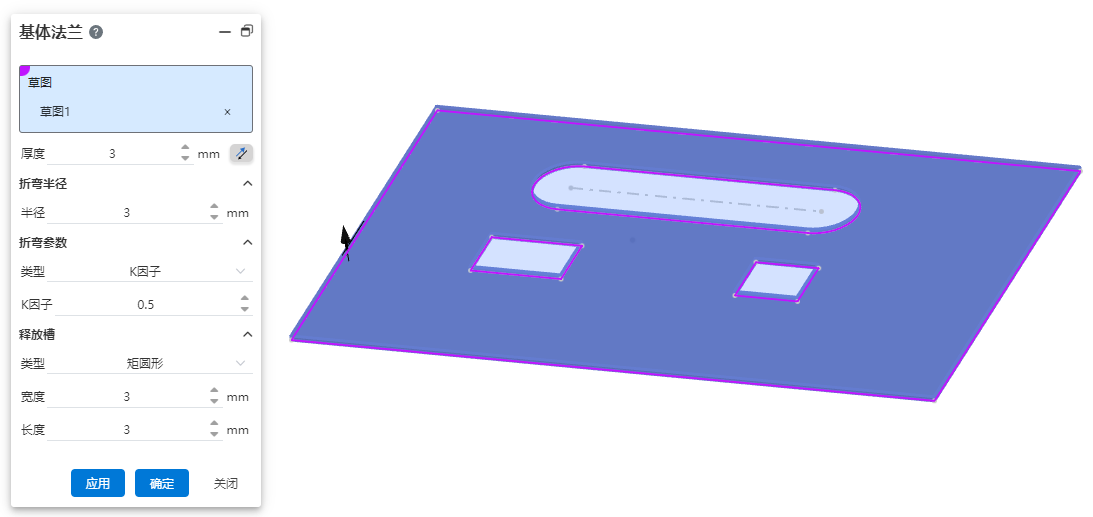

1.草图可以是封闭或开环轮廓，封环轮廓中最多可以嵌套一层轮廓。

2.草图线不支持样条曲线。
