运动仿真（动画）-专业版

运动仿真，通过三维动画模拟设备运转的真实运动。CrownCAD提供基于装配的运动仿真模块，帮助用户快速查看零部件之间的运动状态，以优化零部件设计。

启动动画

在装配文档中，提供两种启动动画的方式。

1）通过创建动画文档启动动画模块。

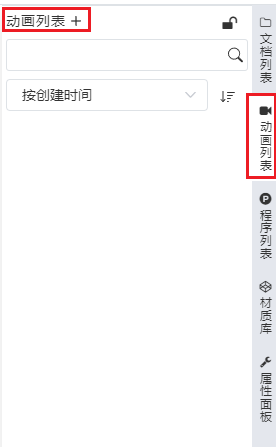

• 文档右侧的列表中，提供动画列表。
• 点击打开动画列表，点击＋。

2）通过直接点击动画快捷命令进入动画模块。

• 点击评估工具栏中的动画按钮，则快速启动动画。

动画界面

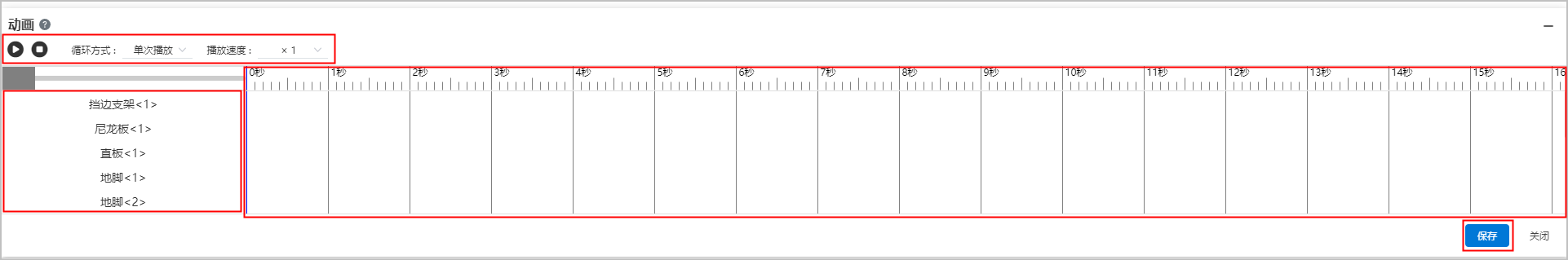

动画面板中包括装配文档的实例列表、时间节点、播放放置、播放速度等。

1）面板中显示该装配文档中的实例列表。

2）用户在该面板中定义各零部件在关键时间的位置。

3）CrownCAD根据设置的关键时间点，自动计算出该装配各零部件之间的关联运动。

4）用户可设置动画播放的循环方式、播放速度。

5）用户可设置自动添加关键帧，或选择零部件实例后手动添加关键帧。

6）用户可保存或取消该动画的设置。

7）用户可将设置完成的动画导出为视频。

动画设置

CrownCAD通过设置零部件在某些时间点的位置，通过配合关系自动计算出从动件与主动件之间的运动方式，从而模拟动画。因此，设置零部件在时间点的位置，是动画的首要步骤。目前CrownCAD是通过拖拽实现位置的设置。

1） 各零部件默认时间为0秒，每个零部件实例在此处都有一个默认关键帧。

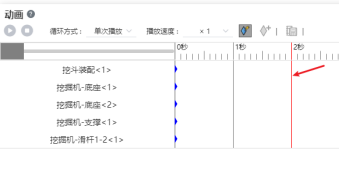

2） 以2秒为例，若想在2秒设置一零部件位置，则在2s位置左键点击创建一关键时间节点，此时会显示一红色的线，需要通过视口中拖拽某一零部件确定一关键位置。

3）确保“自动添加关键帧”按钮处于按下状态。

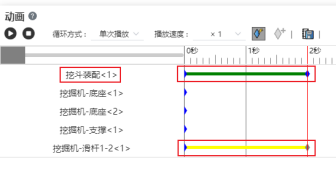

4）若此时在2s位置处选择在视口中拖拽挖斗，则挖斗为主动件，其对应的位置生成一蓝色关键帧，该关键帧可拖拽至其他时间点，运动时间线以绿色显示，其关联的从动件则以黄色线表明其运动线，且从动件对应的关键帧为灰色，不可以进行拖拽。

5） 若本次拖拽的位置不理想，您可以在视口中继续拖拽修改2秒处零部件的位置。

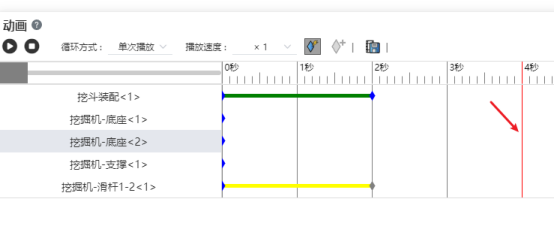

6）若继续在其他时间点添加零部件位置，在其他时间点处再次单击一下，显示红色线时，可继续设置零部件位置。

7）在视口中选择任意零部件实例，将红色线定位至特定时间，单击“添加关键帧”按钮，则可以手动为该零部件在此处生成一个关键帧。

动画播放

CrownCAD提供多种动画播放方式，用户可根据需求进行选择。

• 1）播放按钮：提供播放、停止两种方式。

• 2）循环方式：单次播放、循环播放。

• 3）播放速度：支持0.5、1、1.5、2倍四种速度。

动画保存

CrownCAD提供动画保存，可保存当前动画方案。

• 1）点击动画面板右下角保存按钮，则弹出保存面板。输入名称后，则将该动画方案保存，可在右侧动画列表中进行查看或再次编辑。

• 2）点击取消，则取消当前动画设置。

动画导出

支持将动画作为视频保存至本地。

1） 在动画列表中双击激活要保存的动画。

2） 单击工具栏的“导出”按钮。

3） 设置视频参数。

4） 单击“确定”，完成保存。
