椭圆

---

  通过定义椭圆的参数创建椭圆/椭圆弧。

绘制步骤

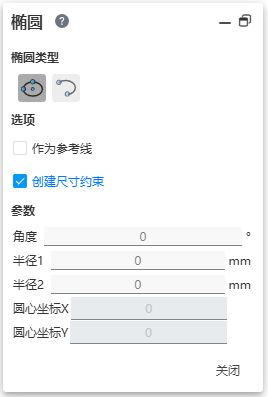

1. 点击，开启椭圆命令。



   1）椭圆类型：椭圆、椭圆弧。

   2）选项：创建尺寸约束—绘制时默认添加椭圆/椭圆弧的长轴半径与短轴半径尺寸标注。

   3）参数：角度、半径、圆心坐标。

2. 类型选择椭圆。

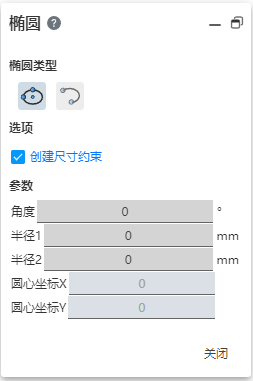

   1）在视口中点击第一个点，对话框显示如下。

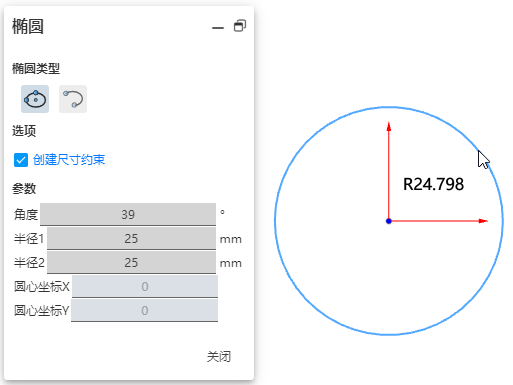

2）在视口中点击第二个点（即默认为长轴端点），此时短轴半径随鼠标变化。

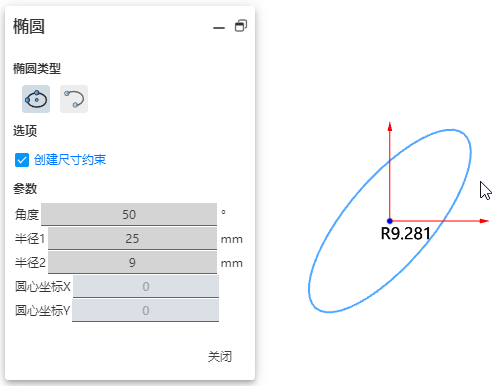

3）在视口中点击第三个点（即短轴端点），此时默认位置为短轴半径，对话框中显示自定义角度。

4）再次点击左键，完成椭圆绘制，进入椭圆尺寸及圆心坐标值输入状态。

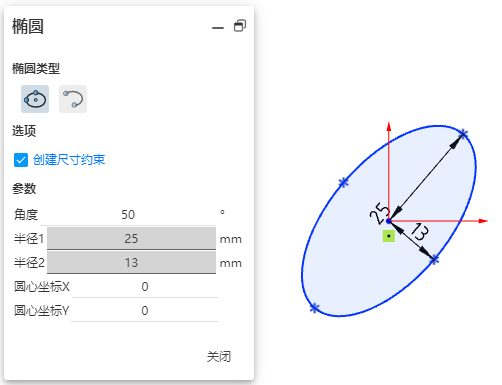

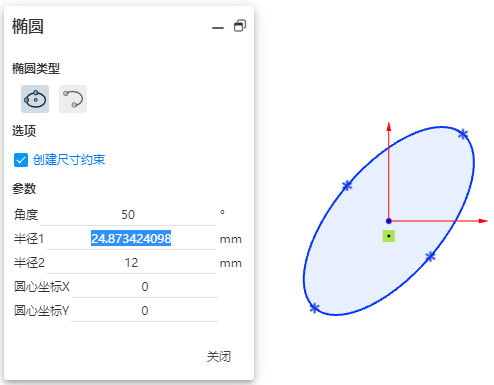

5）输入椭圆弧长轴半径、短轴半径、圆心坐标值，自动添加半径尺寸标注；

6）通过ESC键,或右键菜单中的【退出 椭圆】，或命令栏中的“关闭”结束命令。

编辑更改椭圆

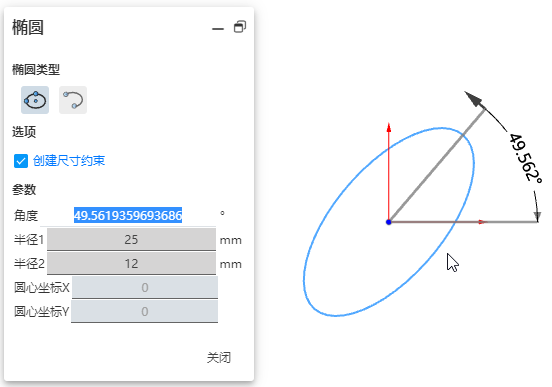

1. 可以编辑角度尺寸(视口中同步显示，同创建时显示样式)，若半径1与半径2已经添加尺寸约束，则在再编辑时不能通过对话框编辑，只能视口中编辑尺寸；
2. 若未添加半径1与半径2尺寸约束，则半径、角度均可编辑。
