椭圆弧

---

绘制步骤

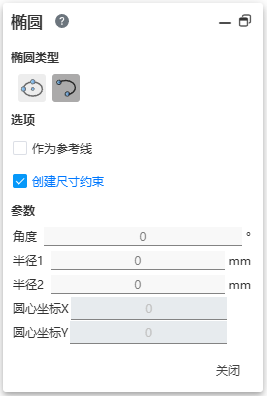

1. 点击，开启椭圆命令。



   1）选项：创建尺寸约束—绘制时默认添加椭圆/椭圆弧的长轴半径与短轴半径尺寸标注。

   2）参数：角度、半径、圆心坐标。

2. 类型选择椭圆弧。

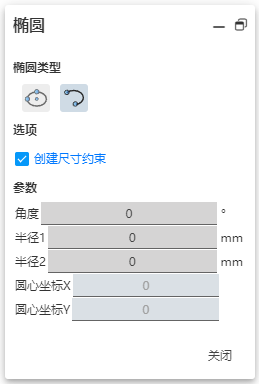

   1）在视口中点击第一个点，对话框显示如下。

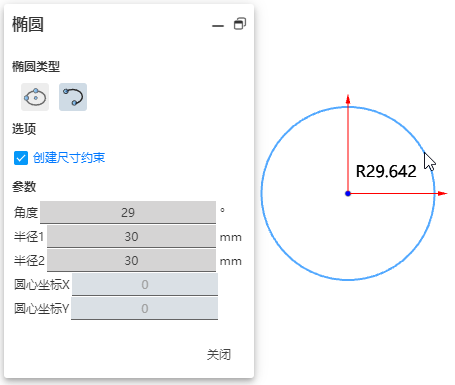

   2）在视口中点击第二个点（即默认为长轴端点），此时短轴半径随鼠标变化。

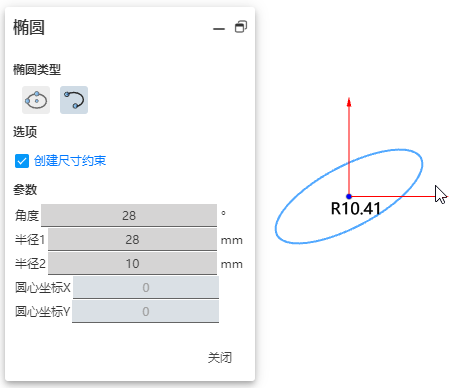

   3）在视口中点击第三个点（即短轴端点），此时默认位置为短轴半径，并将此点作为椭圆弧起点。

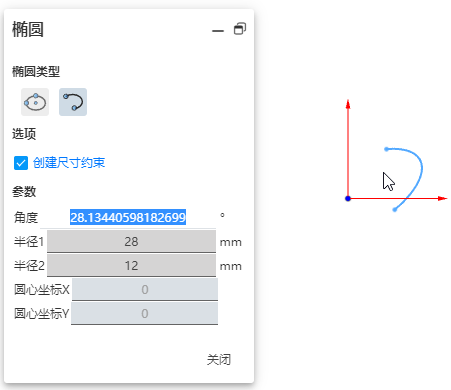

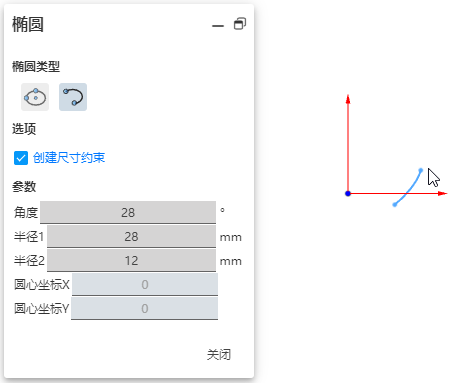

   4）再次点击左键，作为椭圆弧终点，完成椭圆弧绘制，对话框中显示自定义角度。

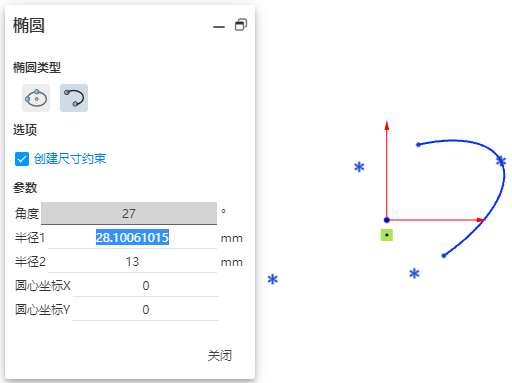

   5）输入角度后鼠标左键单击或不输入角度直接单击，进入椭圆弧尺寸及圆心坐标值输入状态；

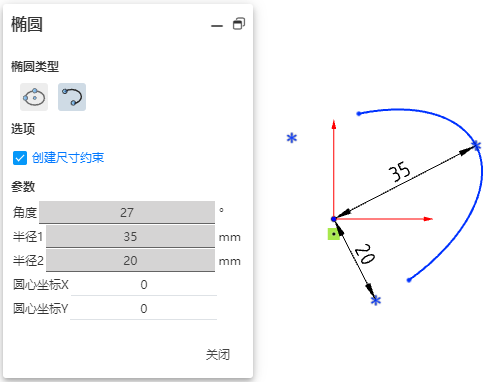

   6）输入椭圆弧长轴半径、短轴半径、圆心坐标值，自动添加半径尺寸标注；



   7）通过ESC键,或右键菜单中的【退出 中心圆】，或命令栏中的“关闭”结束命令。

编辑更改椭圆弧

1. 可以编辑角度尺寸(视口中同步显示，同创建时显示样式)，若半径1与半径2已经添加尺寸约束，则在再编辑时不能通过对话框编辑，只能视口中编辑尺寸；
2. 若未添加半径1与半径2尺寸约束，则半径、角度均可编辑。
