方程式曲线

---

在草图中输入方程式以创建相应曲线。

使用方式：

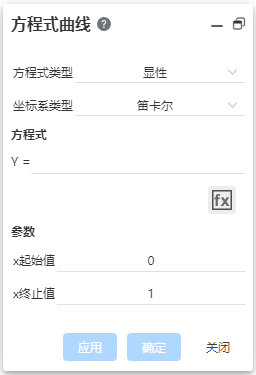

1. 点击方程式曲线命令，弹出对话框。

2. 方程式类型：有两种“显性、参数性”。默认显性。

3. 坐标系类型：有两种“笛卡尔、极坐标”。默认笛卡尔。

4. 方程式：

   a) 输入方程式，以生成对应曲线。可以使用“方程式库”功能快速插入已保存的方程式。

方程式类型	坐标系类型	输入框	鼠标指向输入框时的提示语
组内路径	笛卡尔	y=	输入以x为参数的方程式，如3*sin(x)+1
	极坐标	β=	输入以t为参数的方程式，如3*sin(t)+1
参数性	笛卡尔	y=	输入以t为参数的方程式，如3*sin(t)+1
		x=	输入以t为参数的方程式，如3*sin(t)+1
	极坐标	β=	输入以t为参数的方程式，如3*sin(t)+1
		θ=	输入以t为参数的方程式，如3*sin(t)+1

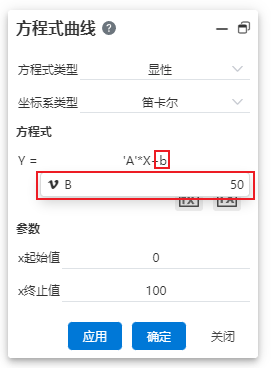

b) 输入变量方程式，可以输入带有通过“变量管理”功能创建变量的方程式，当与变量相关的特征变更时，可以自动更新方程式曲线中的变量参数。

• 在输入框中输入变量名，下拉框中将显示可用的变量。

• 鼠标单击下拉框的变量，在该输入框中引用此变量。

• 后续该变量数值修改时，方程式曲线将自动更新。

5. 参数：输入x或t的起始/终止值，生成起始值和终止值范围内的曲线。默认为空。

• 起始值和终止值不可相等。

• 曲线默认插入点为起始值对应的坐标点。

6. 方程式曲线添加约束的效果与样条曲线相同。

7. 单击已经生成的曲线，弹出属性对话框。可编辑方程式或其他参数。

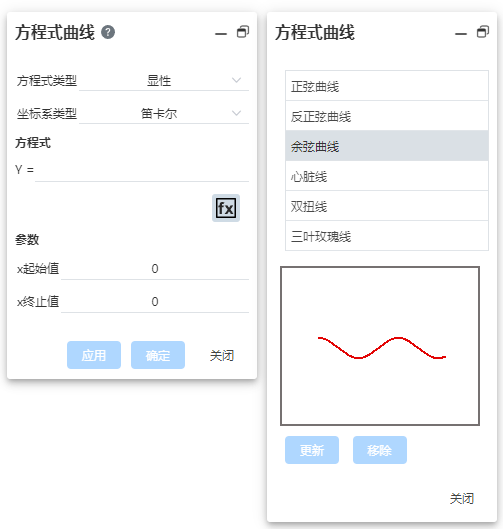

方程式库

您可以在库中选择系统已有的方程式，或者将自定义的方程式添加至方程式库，方便后续快速调用；

• 调用方程式示例：

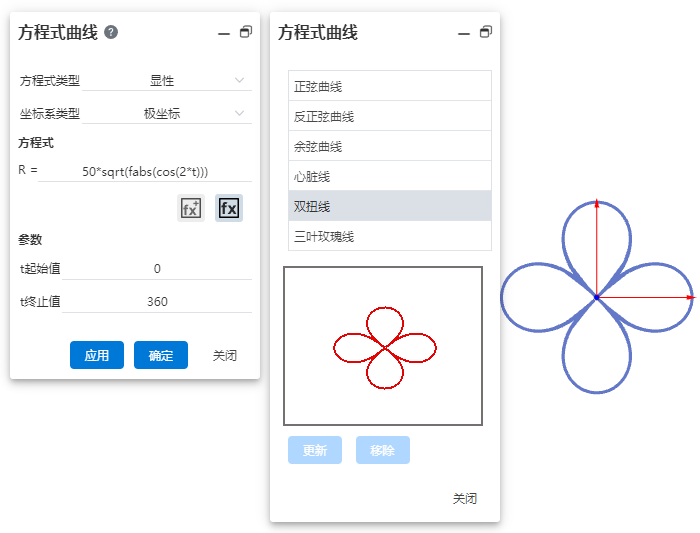

  双击方程式列表中的方程式，将其填入左侧方程式对话框，并可在视口中预览：

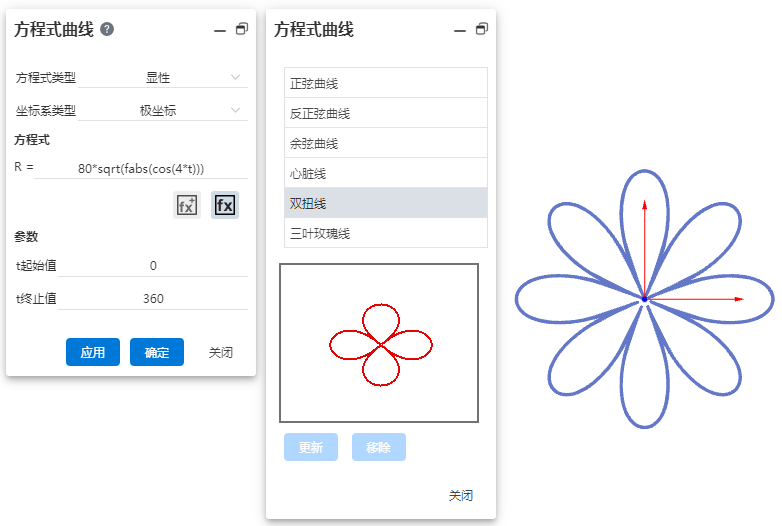

可调整方程式参数以生成新的方程式曲线：

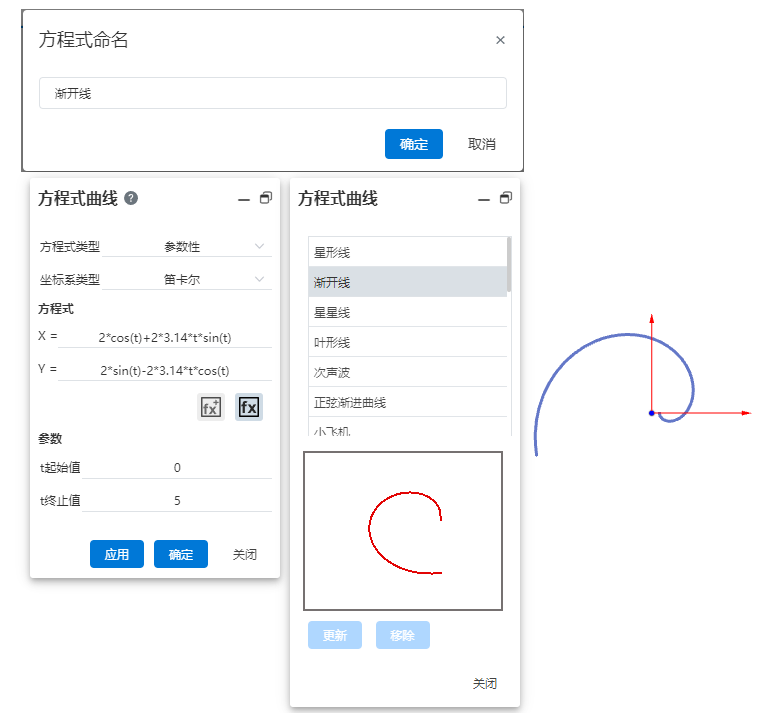

1）保存自定义方程式：

填写方程式后，点击可将方程式添加至方程式库，并根据方程式类型归至对应列表；
